CS201 USB TYPEC音频控制芯片|TYPEC拓展坞音频芯片|CS201参数特性

 CS201是一款USB TYPEC音频控制方案芯片，主要用于USB Type-C拓展坞，USB Type-C 耳机、USB耳机、USB音响、USB麦克风等产品，实现USB 接口产品的音频是输入或者音频信号输出播放。

CS201参数特性如下：

1 CS201产品特点

CPU和灵活的IO

 带DSP的32位高性能CPU

指示

 程序存储器：内部2M位闪存

灵活的GPIO引脚，带可编程上拉和下拉电阻器；

支持GPIO唤醒或中断；

音频接口

95dB高性能立体声DAC

信噪比；

三通道高性能ADC 90dB信噪比；

立体声MIC放大器输入；

支持灵活的音频均衡器调整；

支持采样率8、11.025、12、16、22.05，32、44.1和48KHz；

四通道立体声模拟MUX；

可以配置VID和PID信息；

音频头插入和拔出

侦查

耳机麦克风检测；

OMTP和CTIA的自动识别

耳机和自动适配；

外围设备和接口

支持触摸键；

两个32位定时器；

两个多功能32位定时器，

支持捕获和PWM模式；

监听

三个全双工UART；

两个SPI；

红外控制器；

集成IRTC；

SD卡主机控制器；

16通道10位SARADC；

内置PMU，如LDO/LVD/POR；

封装方式 QFN20 3x3

温度

工作温度：-40℃至+85℃；

储存温度：-65℃至+150℃；

2 CS201包装定义

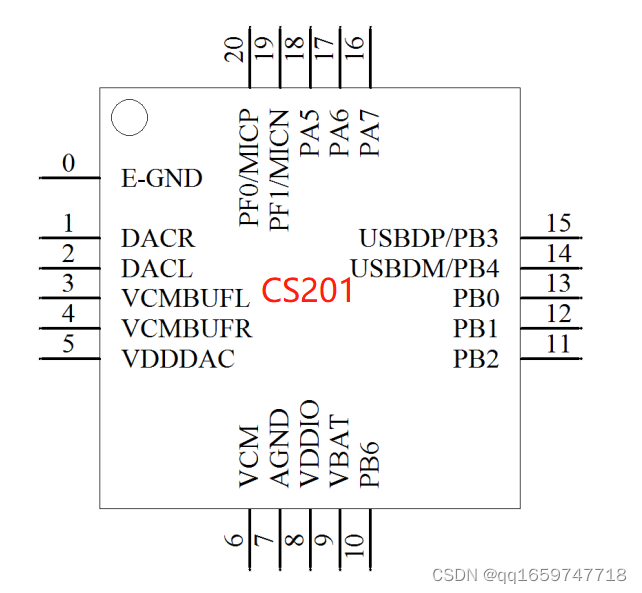

2.1CS201引脚分配





2.2 CS201引脚说明

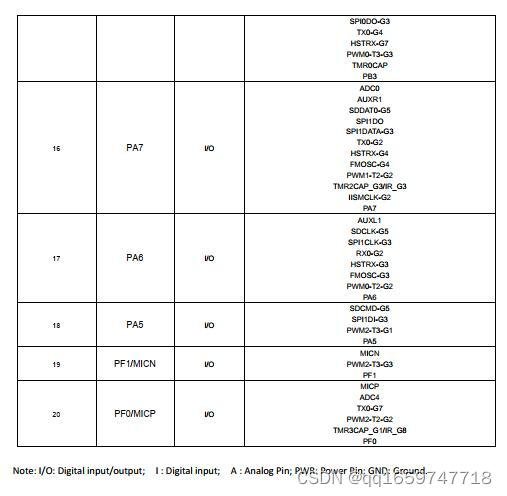

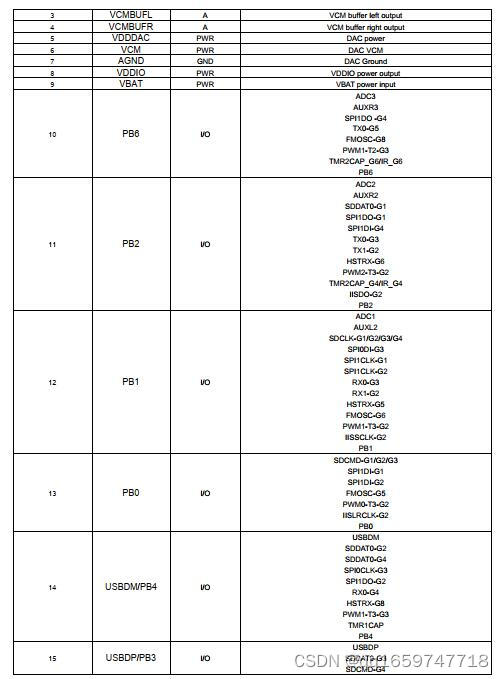

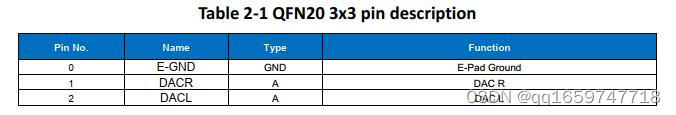

表2-1 QFN20 3x3引脚说明









注：I/O：数字输入/输出；I：数字输入；A：模拟引脚；PWR：电源引脚；GND：接地。

3.1 CS201PMU参数

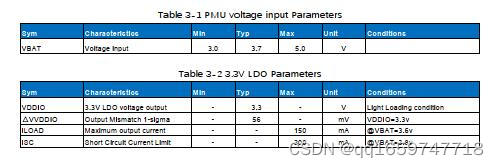

表3-1 PMU电压输入参数

表3-2 3.3V LDO参数

3.2 CS201 IO参数

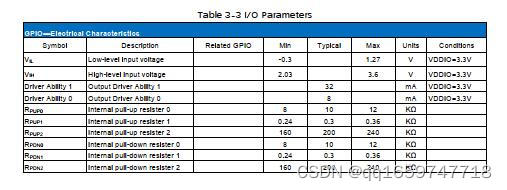

表3-3 I/O参数

3.3音频DAC参数

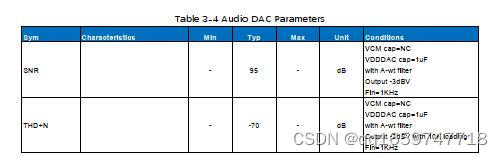

表3-4音频DAC参数

3.4音频ADC参数

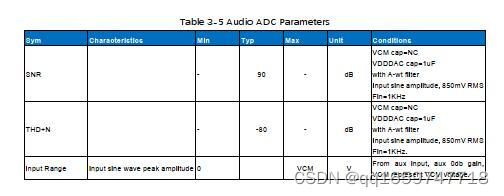

表3-5音频ADC参数

3.5电流参数



表3-6电流参数

4包装信息

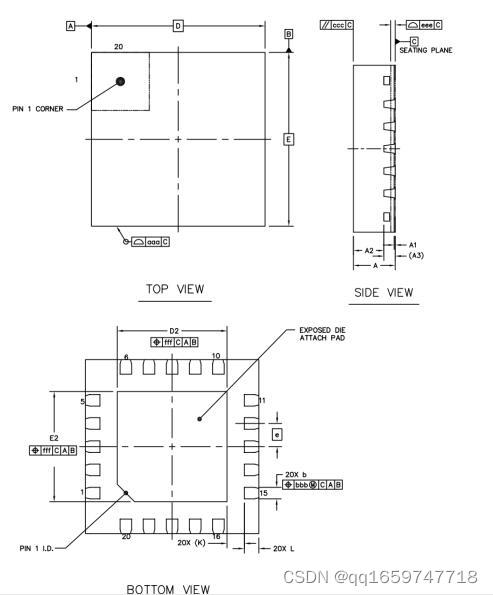

QFN20 3x3
