接cst-matlab自动化建模，cst天线/超表面数据集自动化计算和收集，提供建模代码，提供数据集数据

CST和MATLAB这对组合最近被我玩出花了。搞天线设计的朋友应该都懂，手动建模调参简直是精神折磨——尤其是超表面这种动辄几十个单元的结构，点鼠标点到腱鞘炎发作真不是开玩笑。

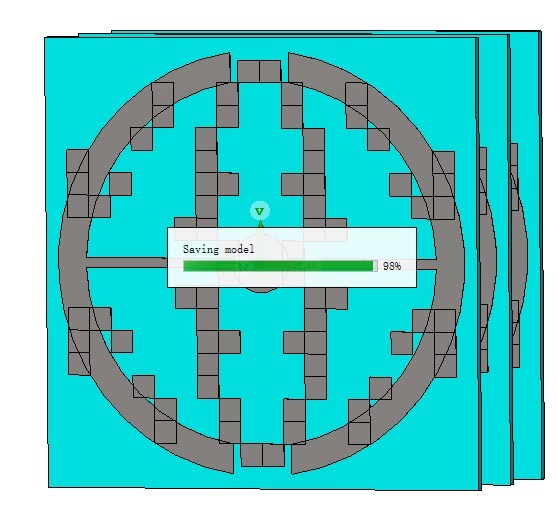

上个月给某毫米波项目做参数扫描，憋出来一套自动化流水线。核心思路就是用VBA脚本驱动CST建模，MATLAB负责数据搬运和暴算。来看个实战案例：十字偶极子阵列自动生成器。CST的VBA脚本长这样：

With StructuralMesh
    .Reset
    .Name "dipole_array"
    .Component "component1"
    .Material "PEC"
    .SetCreator "Wire"
End With

For i = 1 To 5
    For j = 1 To 5
        xPos = (i-1)*lambda/2
        yPos = (j-1)*lambda/2
        Call CreateDipole(xPos, yPos, armLength, width)
    Next
Next

Function CreateDipole(x, y, L, w)
    ' 生成十字交叉结构
    .AddLine(x-L/2, y, x+L/2, y) ' 横臂
    .AddLine(x, y-L/2, x, y+L/2) ' 竖臂
End Function

这个脚本能在10秒内生成25单元阵列，参数全可调。重点在For循环结构——别直接写死坐标，用lambda参数控制间距，后期改频率不用重写代码。

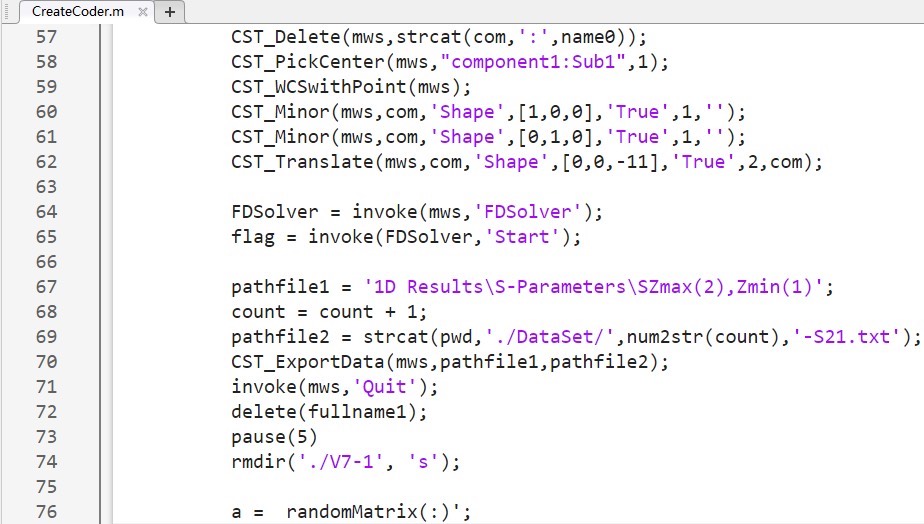

数据收集才是重头戏。MATLAB这边我用了COM接口实时抓取S参数：

cst = actxserver('CSTStudio.Application');
project = cst.invoke('OpenFile','D:\array.cst');

freq_range = linspace(24, 28, 201); % 24-28GHz扫频
s11_data = zeros(length(freq_range), 2);

for k = 1:length(freq_range)
    project.invoke('StoreParameter','freq', freq_range(k));
    project.invoke('Rebuild');

    % 偷懒技巧：直接读取结果树节点
    tree = project.invoke('ResultTree');
    s11 = tree.invoke('GetResultData','S-Parameters\S1,1'));

    s11_data(k,:) = [freq_range(k), abs(s11)];
end

writematrix(s11_data, 'scan_results.csv');

这里有个坑：CST的COM接口偶尔会卡死，得加个超时重试机制。我的土方法是套个while循环，失败时自动重新初始化连接。

数据集处理更刺激。跑完500组参数后，发现数据格式五花八门——有的仿真中途崩溃生成半截文件，有的单位混用GHz和Hz。上Python写了个数据清洗脚本：

def sanitize_data(folder):
    for file in Path(folder).glob('*.csv'):
        df = pd.read_csv(file)

        if df['freq'].max() < 1e9:
            df['freq'] *= 1e9

        # 处理NaN的骚操作
        df['S11'] = df['S11'].interpolate().fillna(-30)

        # 保存标准化数据
        df.to_feather(f'clean/{file.stem}.ftr')

特别注意那个fillna(-30)——实测缺失值填-30dB对后续训练神经网络影响最小。

这套工具链跑起来后，原本两周的工作量压缩到8小时。现在正在用这些数据集训练一个超表面逆向设计模型，输入S参数就能反推结构尺寸。下次再聊怎么用PyTorch搞这个黑魔法。
