接前文：ASME压力容器设计 - (6)内压圆筒

01引言

本文介绍ASME内压锥壳计算的基本原理、输入输出数据及计算书样式。

内压锥壳可以视为无数个内压圆筒（直径连续变化）的组合，可以按照内压圆筒进行计算，区别是内直径需要改成法向直径（压力垂直于作用面），也就是Di/cosα，Di为大端直径，α为半顶角。反映到计算书上，就是将内压圆筒的计算书内直径Di替换为锥壳的法向直径Di/cosα。

由于和两端圆筒连接处有整体结构不连续，本文内容仅适用于远离两端局部应力影响的锥壳段，两端连接处需考虑结构不连续的影响单独计算。

02计算输入

菜单中选择 Internal Pressure → Conical Shell，输入名称（不能和已有的重复）添加到当前计算。（可以无限添加计算项）

已经添加的计算项，双击名称可以修改。

锥壳数据如下所示：

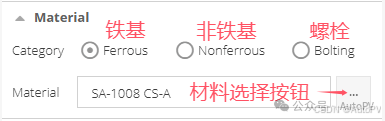

 材料 👇

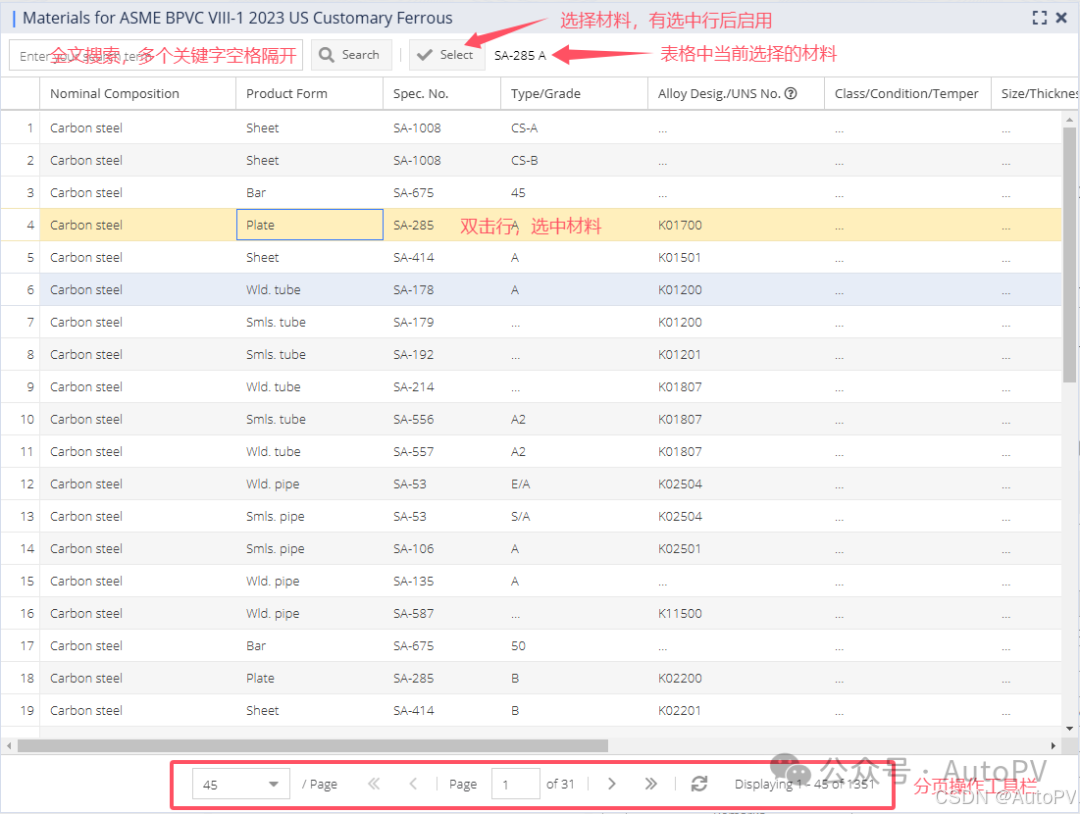

 材料选择窗口 👇

注意：对于高合金钢，如S30400（对应国标的S30408），有两行许用应力，筒体封头（变形不影响功能）等选High高应力，法兰（变形导致密封泄漏）等选低应力，如下所示：

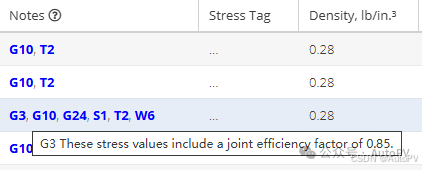

鼠标悬浮到Notes，可以查看材料的说明：

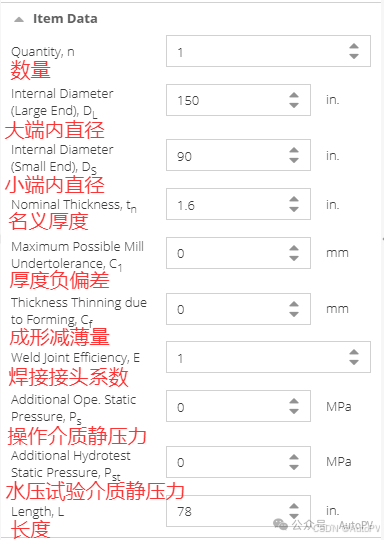

 零件数据 👇

数量：只影响表面积、体积、重量等，不影响强度计算。

由于锥壳可能有多个，并且和设备整体内直径的关系不确定，锥壳的大端内直径和小端内直径此处需要输入，和Main主体数据的内直径互不影响。

系统会根据大端直径、小端直径、锥壳长度自动计算半顶角α，无需输入。

03实时计算结果

实时计算：任何输入项的修改都会触发重新计算，以确保计算结果实时呈现。

1、计算结果

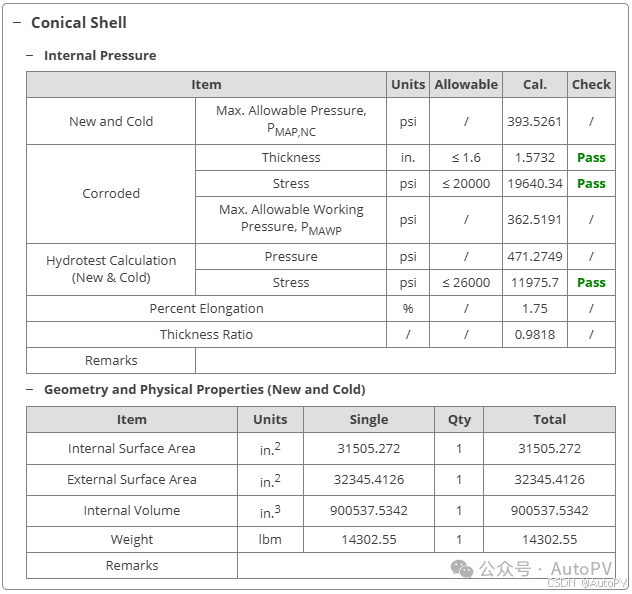

2、合格判定

Pass：绿色，合格项。

Failed：红色，不合格项。

04计算书

公网只支持下载PDF格式计算书，私有部署实例支持Word计算书下载。

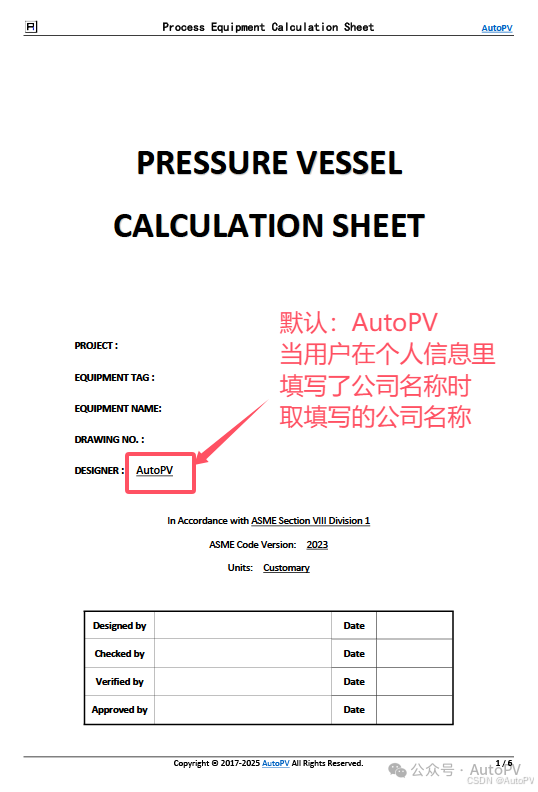

1、封面

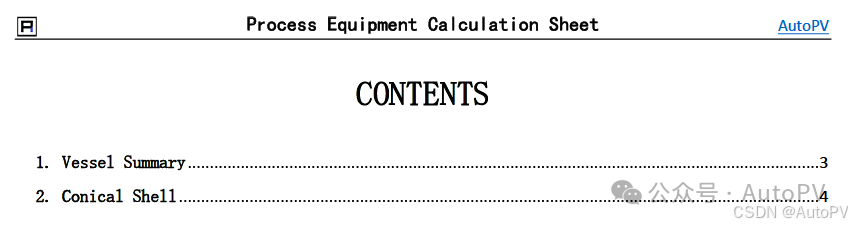

2、目录

目录会根据计算项自动生成，支持单击跳转。

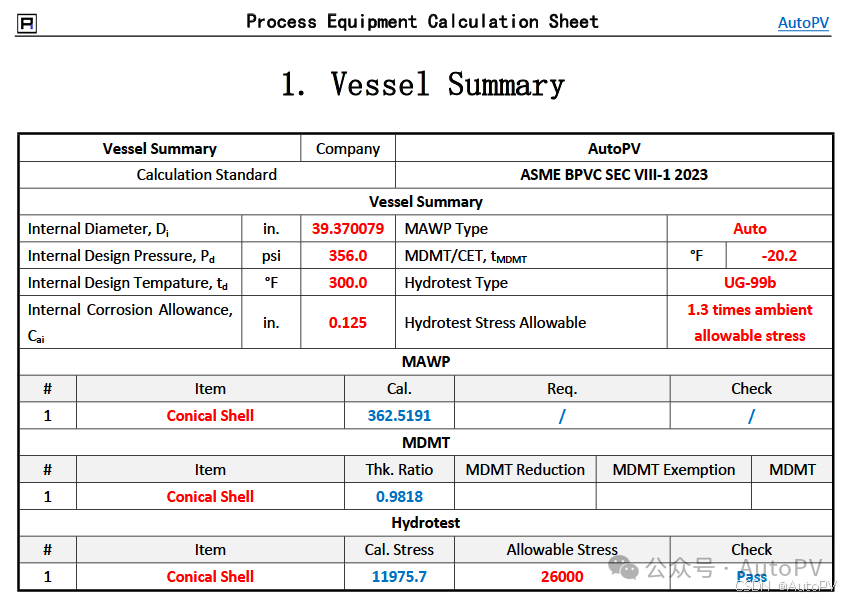

3、主体数据及汇总

4、锥壳计算

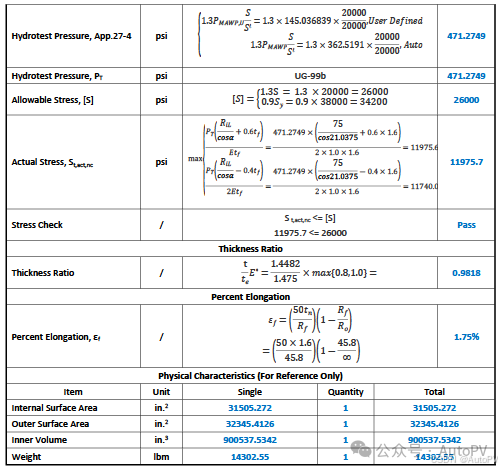

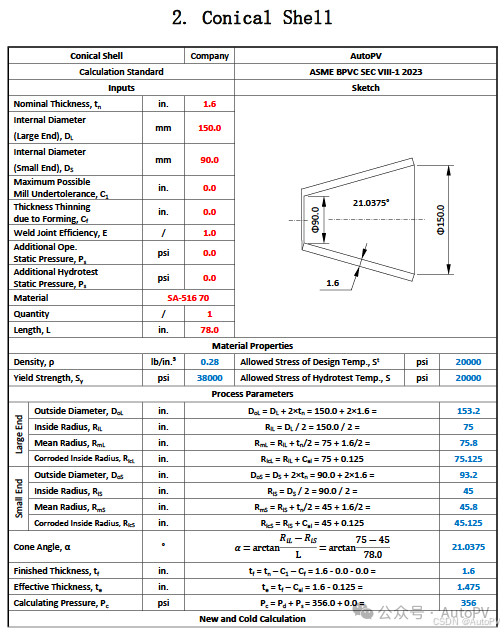

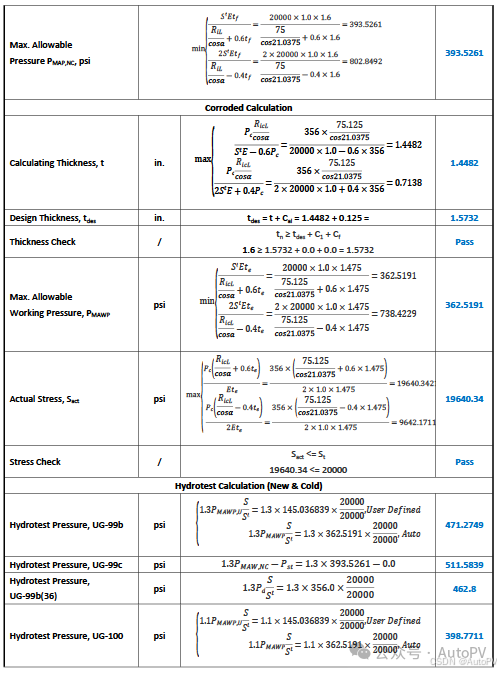

👆 说明：红色为输入项，蓝色为程序生成的数据。计算内容包括：New and Cold 工况下的最大许用压力 Max Allowable Pressure，腐蚀 Corroded 工况下的计算厚度、设计厚度、MAWP及实际应力。

Hydrotest 水压试验：试验压力、实际应力。

Thickness Ratio 厚度比：根据设计裕量确定MDMT的降低值时要用到，详细介绍请参阅：ASME压力容器设计 - (3)设计裕量对MDMT的降低作用。

Percent Elongation 成形变形率：当材料为板材（Plate、Sheet、Strip）时计算。

几何及物理特性：内表面积、外表面积、内容积、重量等。

05软件如何使用

AutoPV采用B/S(浏览器/服务器)+C/S(客户端/服务器)架构，全部数据存储在服务器，用户无需安装，浏览器就可随时随地使用。

1.  公网使用

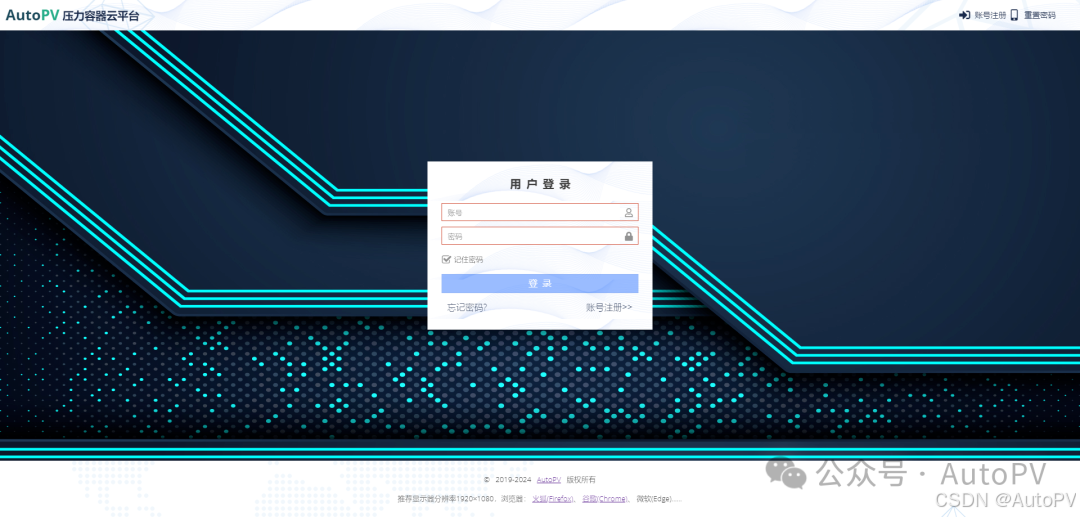

电脑浏览器访问 autopv.cn - 立即体验。没有账号的话用手机号注册。

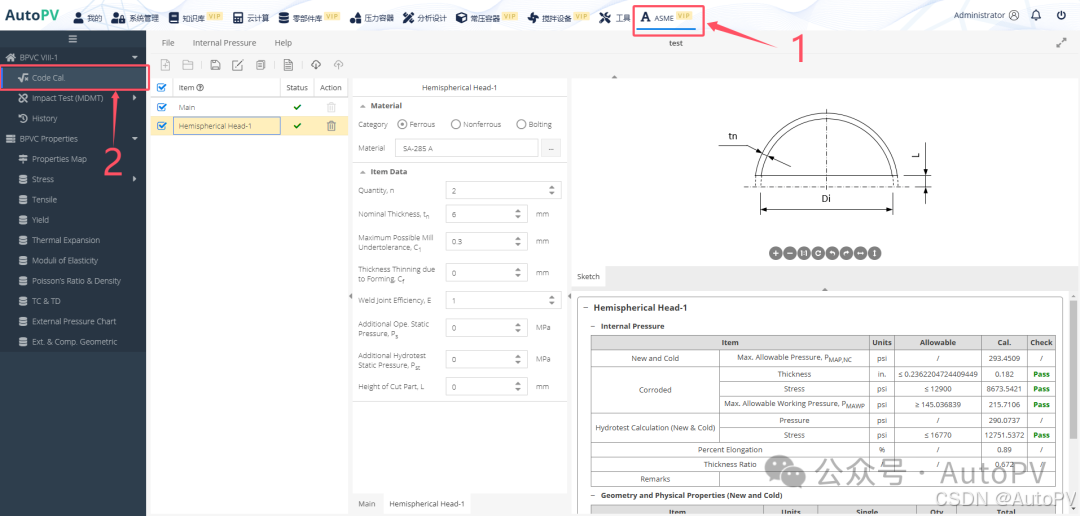

单击顶部 ASME 菜单 👇

2.  其他

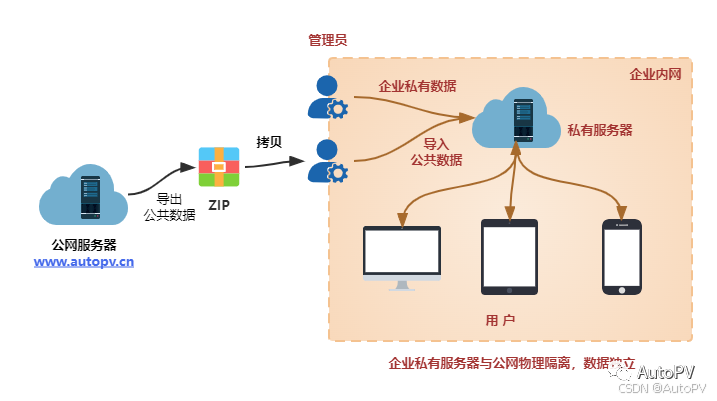

无法访问外网的用户，可以将 autopv.cn 域名加入网络白名单，或者企业内网私有部署：
