1. 图像校正

立体视觉中的图像校正包含两个关键步骤，先执行畸变校正，再执行极限校正。

1.1 畸变校正

目的：消除镜头导致的径向畸变（桶形/枕形）和切向畸变。
方法：使用标定得到的畸变系数（k1,k2,p1,p2）和OpenCV的undistort()函数。
公式：

$\begin{aligned}x_{\text{corrected}} &= x\left(1 + k_1 r^2 + k_2 r^4\right) + 2 p_1 xy + p_2 \left(r^2 + 2 x^2\right) \\ y_{\text{corrected}} &= y\left(1 + k_1 r^2 + k_2 r^4\right) + p_1 \left(r^2 + 2 y^2\right) + 2 p_2 xy\end{aligned}$

1.2 极线校正

目的是将立体匹配从2D搜索降为1D搜索。

校正前：左图某点在右图中的对应点可能出现在任意位置（需全图搜索）。
校正后：对应点必定位于右图的同一水平扫描线上（仅需水平方向搜索）。
数学保证：极线（Epipolar Line）被强制对齐为水平线。
校正后的图像对满足行对齐（Row-Aligned），即同一场景点在两图中的纵坐标相同（ $v_{\text{left}} = v_{\text{right}}$ ）。

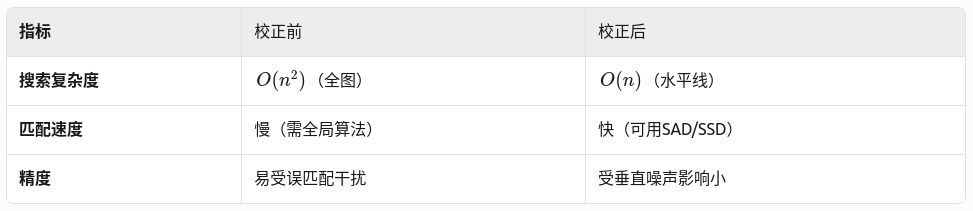

1.2.1 对立体匹配的优化作用

1.2.2 数学原理

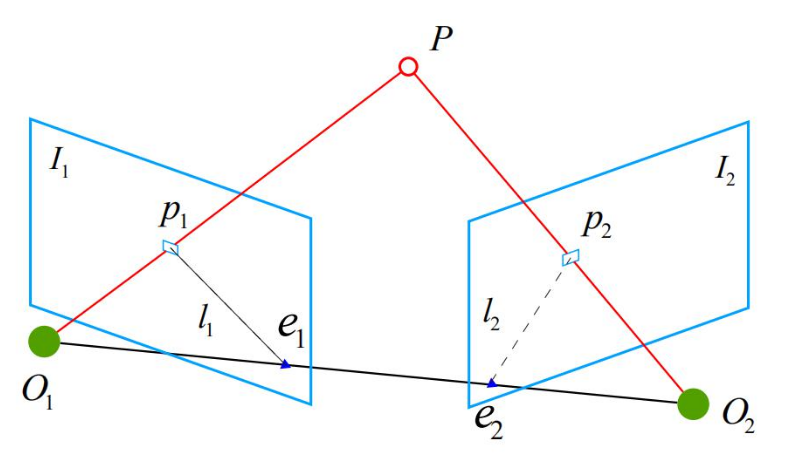

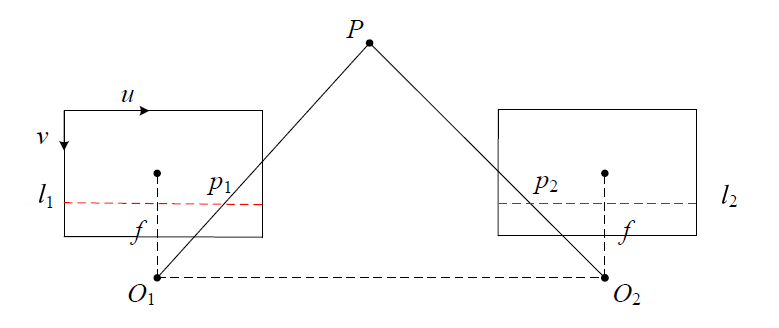

其中， $l_{\text{1}} l_{\text{2}}$ 分别表示左右图像的极线， $e_{\text{1}}e_{\text{2}}$ 表示极点， $\mathrm{O}_{1}\mathrm{P}\mathrm{O}_{2}$ 表示极平面。

（１）原理：找到旋转矩阵 $R_{\text{rect}}$ ，使得校正后的相机光轴平行，且极线水平对齐。具体分为左相机旋转矩阵 $R_{\text{1}}$ 和右相机旋转矩阵 $R_{\text{2}}$ 。

（２）求解步骤：

１.输入：

左右相机间的旋转矩阵Ｒ和平移向量t（相机标定得到）；

相机内参矩阵 $K_{\text{left}}, K_{\text{right}}$ 。

２.计算新的旋转矩阵：

步骤１：构造虚拟旋转矩阵 $R_{\text{rect}}$ ，使基线（t方向）与新x轴对齐：

$e_{1}=\frac{T}{\|T\|}$, $e_{2}=\frac{T\times[0,0,1]^{T}}{\|T\times[0,0,1]^{T}\|}$, $e_{3}=e_{1}\times e_{2}$ $R_{\text{rect}}=[e_{1},e_{2},e_{3}]^{T}$

步骤２：分配旋转到左右相机：

$R_{1}=R_{\text{rect}}$, $R_{2}=R_{\text{rect}}\cdot R^{T}$

３.校正后的立体匹配搜索空间：

校正后，由于极线约束强制 $v_l = v_r$ ，对于左图点，只需在右图的同一水平线上搜索，即搜索空间从2D $(u_r, v_r)$ 降至1D $(u_r)$ 。且校正后的投影模型满足：

$u_{l}=\frac{f_{x} X}{Z}+c_{x},\quad u_{r}=\frac{f_{x}(X-b)}{Z}+c_{x}$

视差　 $d=u_{l}-u_{r}=\frac{f_{x} b}{Z}$ 　仅与水平坐标有关，与垂直坐标无关。

2. 视差与深度

2.1 视差与视差图

（1）视差是指同一三维场景点在左右两个相机图像中的水平像素坐标差，单位为像素（pixel）

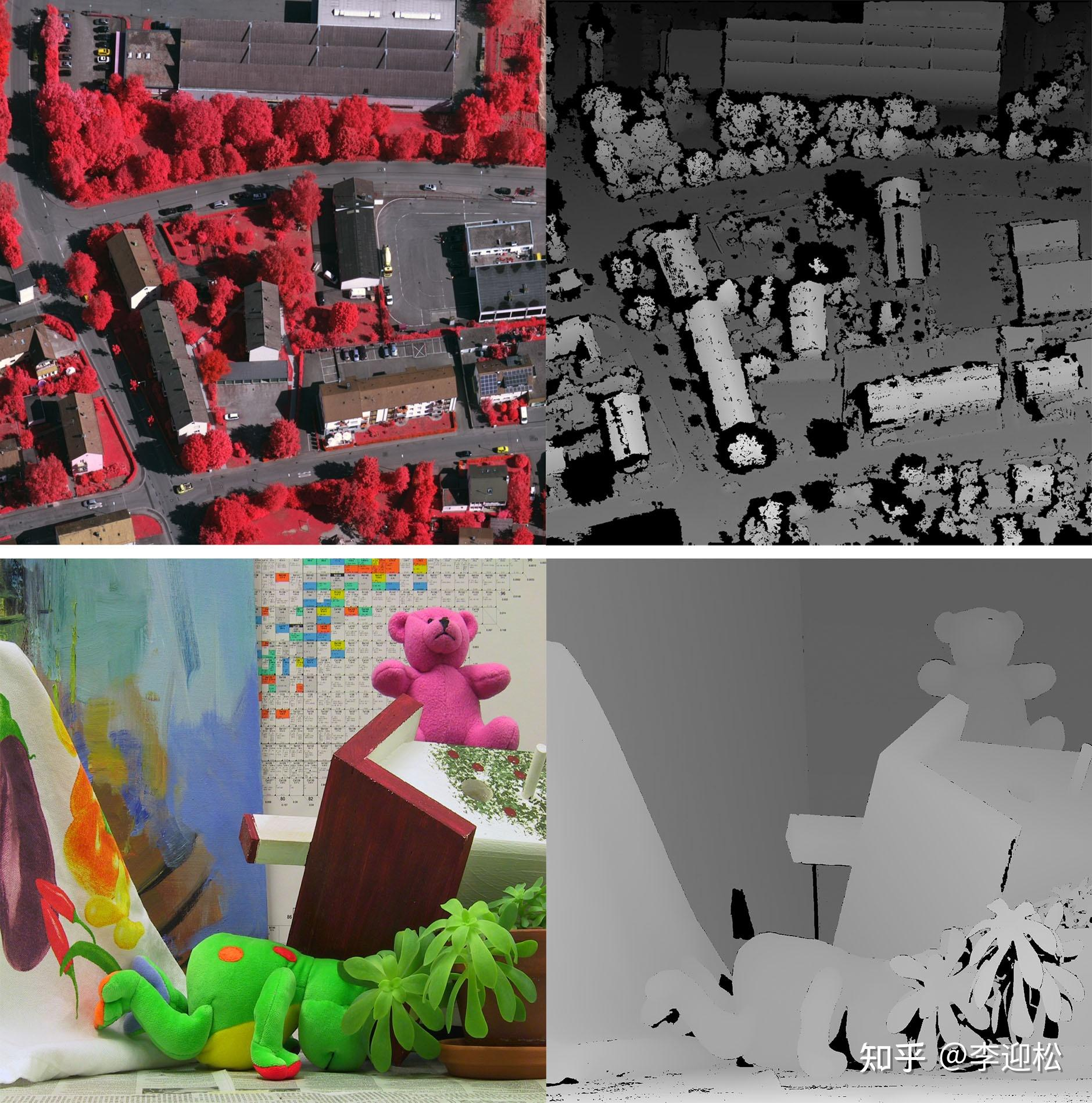

（2）视差图是一幅与输入图像同尺寸的灰度图像，每个像素值表示该点在左右视图中的视差值。

亮度越高：视差越大（物体越近）。
亮度越低：视差越小（物体越远）。
黑色区域（0值）：无匹配点（遮挡或匹配失败）。

（3）生成方法：通过立体匹配算法（如SGBM、ELAS、深度学习网络）计算左右图像的视差图。

2.2 深度与深度图

（1）深度是指场景中某一点到相机成像平面的垂直距离（通常沿相机光轴方向测量），单位为米或毫米。

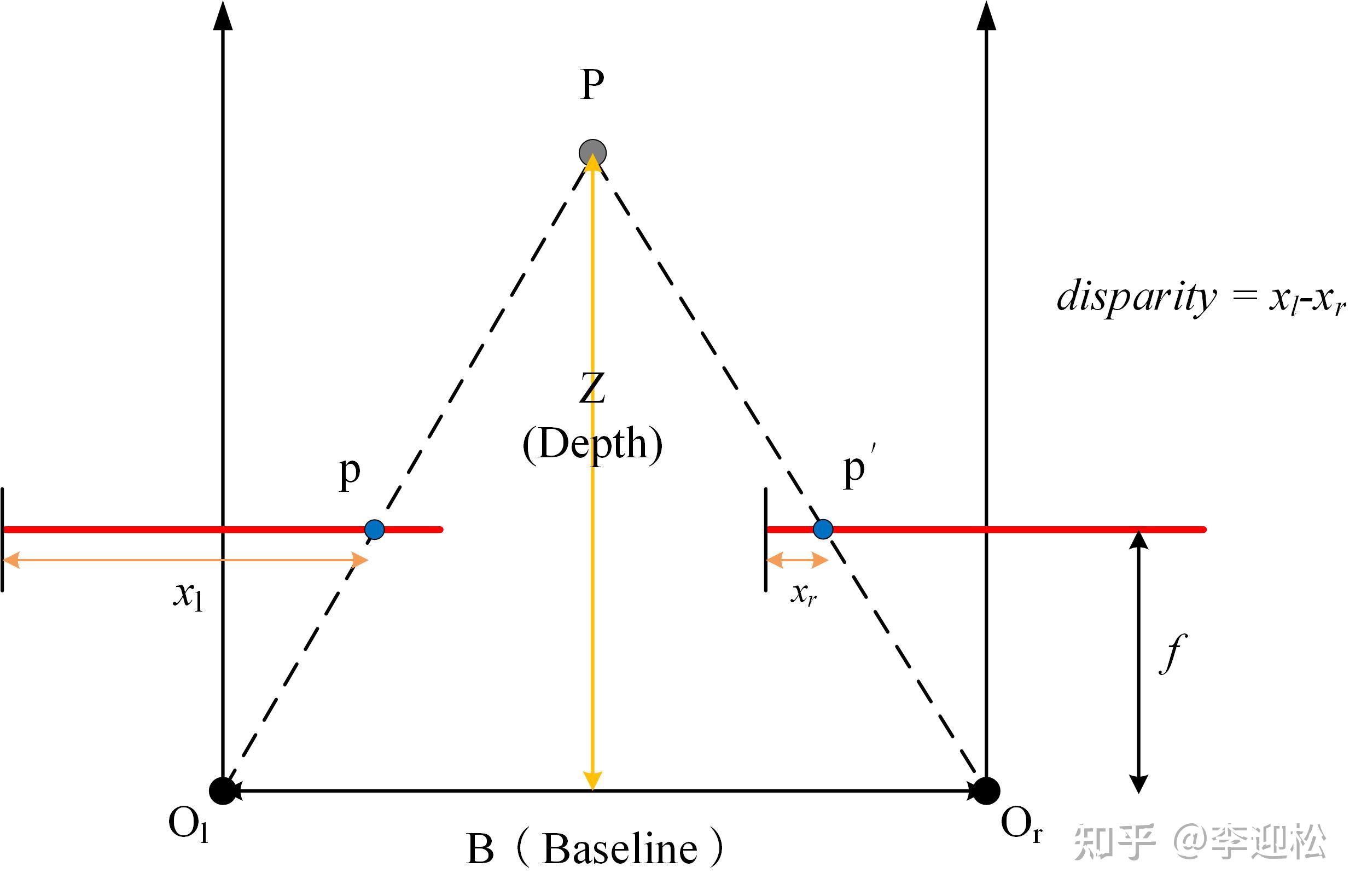

（2）在双目视觉中，视差 d和深度 Z互为倒数：

$Z = \frac{f \cdot B}{d}$

其中， $B$ 表示基线长度。

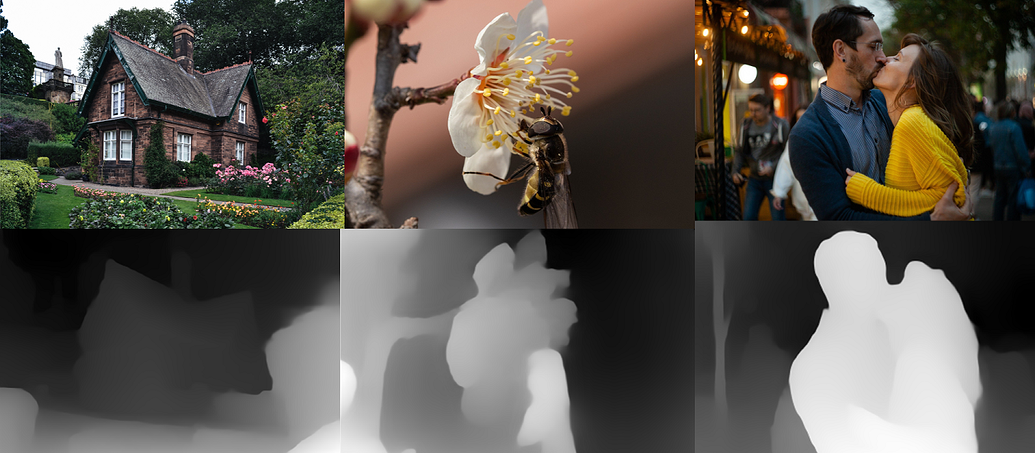

（3）深度图是一幅与输入图像同尺寸的灰度或彩色图像，每个像素值表示该点对应的场景深度值（单位：米/毫米）。

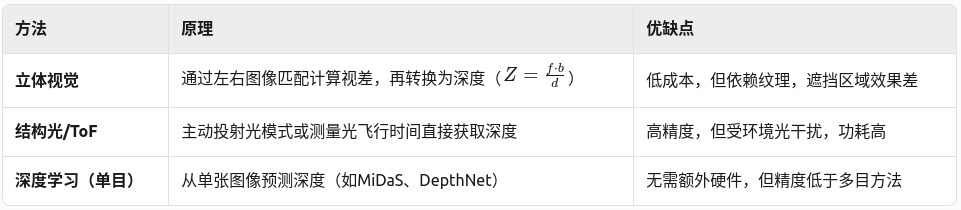

（4）生成方式：

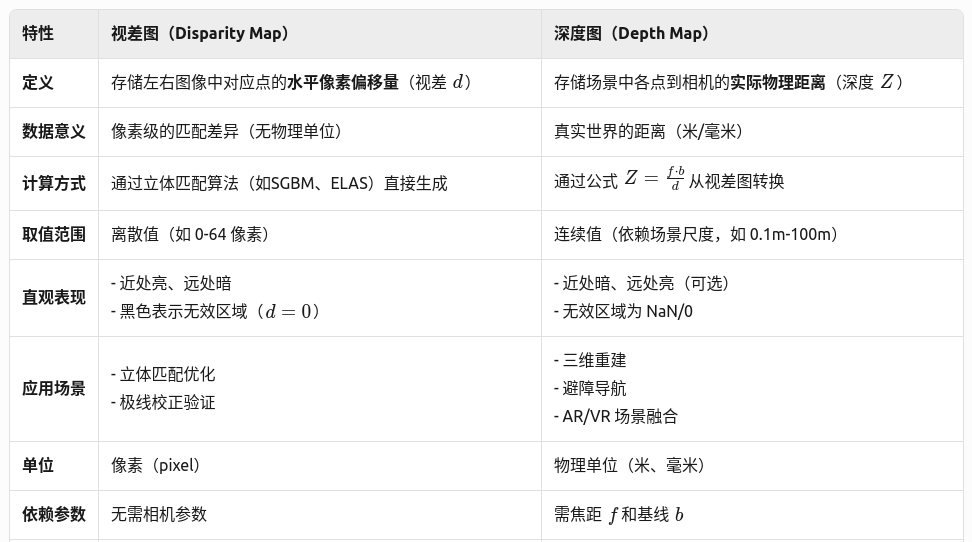

2.3 视差图与深度图对比

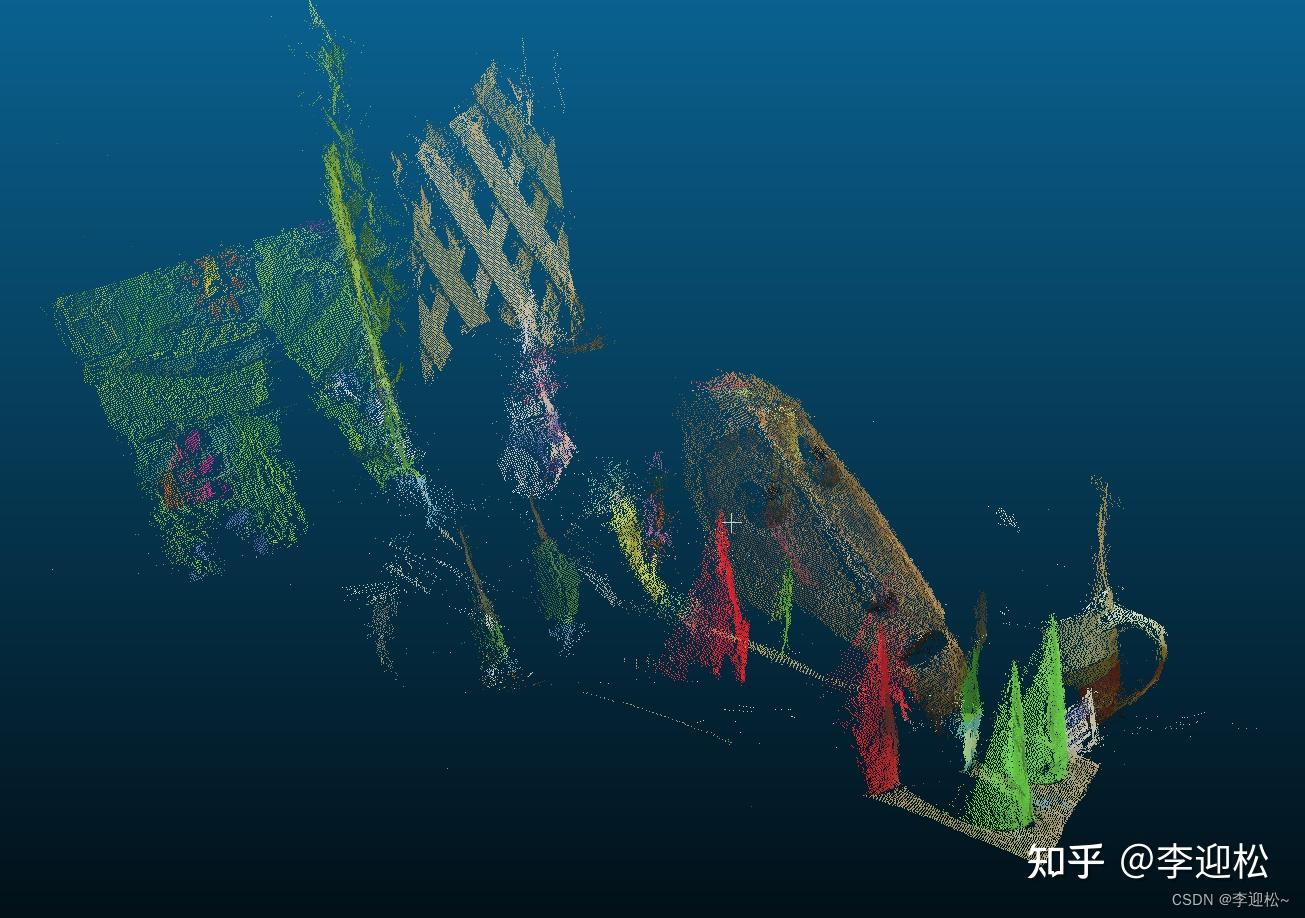

3. 点云

在双目视觉中，视差（Disparity）和深度（Depth）是同一物理关系的两种表现形式，实际计算点云时通常需要先计算视差，再转换为深度，最终生成点云。

3.1 双目视觉计算点云

双目视觉的点云生成分为两步：

视差计算：通过立体匹配算法（如SGBM、ELAS）直接得到视差。
为什么不能跳过视差？
- 立体匹配的本质是计算左右图像中对应点的水平偏移量（即视差 d），这是双目系统的原生输出，无法跳过。
深度转换：通过公式 $Z = \frac{f \cdot B}{d}$ 将视差转换为深度。
为什么需要深度？
- 点云的坐标是三维空间中的物理位置（单位：米/毫米），必须通过深度 Z才能将像素坐标 (u,v)转换为三维坐标 (X,Y,Z)。

3.2 双目视觉计算点云公式

$X=\frac{(u-c_{x})\cdot Z}{f_{x}},\ Y=\frac{(v-c_{y})\cdot Z}{f_{y}},\ Z=\frac{f_{x}\cdot b}{d}$
