使用GD32F303VET6的芯片，使用jlink下载程序下载失败但能识别到jlink

KEIL报的错误信息如下：

• JLink Info: T-bit of XPSR is 0 but should be 1. Changed to 1.
• JLink Info: T-bit of XPSR is 0 but should be 1. Changed to 1.
  Erase Failed!
  Error: Flash Download failed - "Cortex-M4"

• 尝试按复位等待时机烧录（失败）
• 更新jlink驱动（失败）
• 换pack包（失败）
• boot0和boot1拉高，（失败）

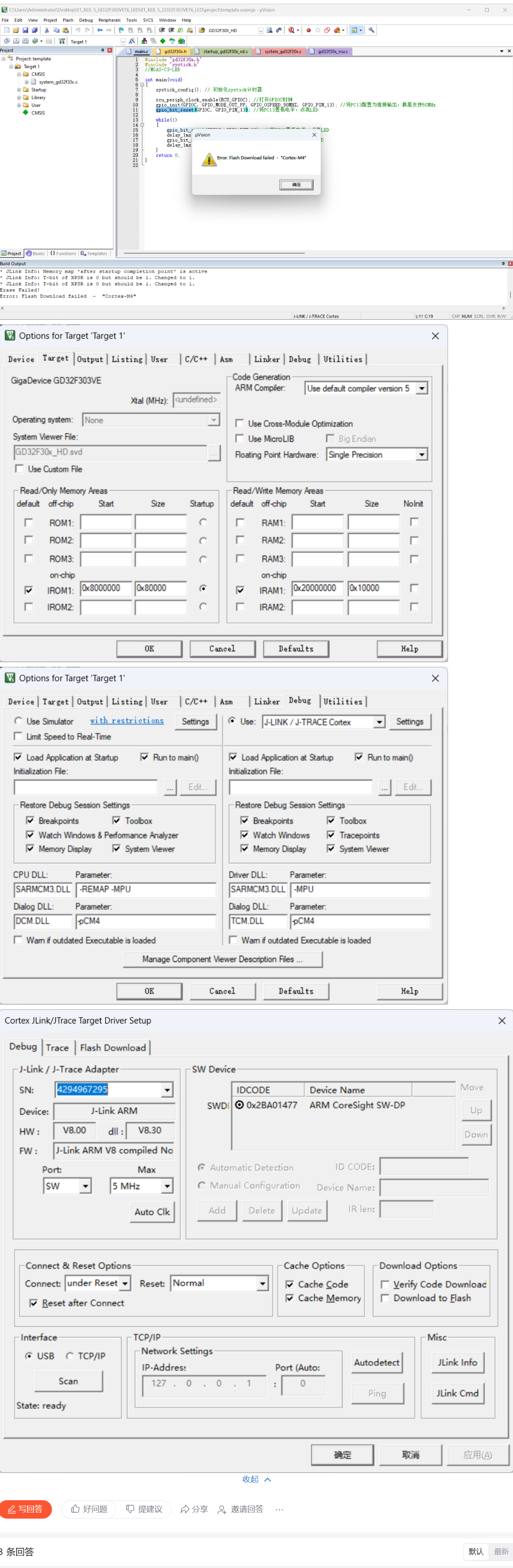

• 最终解决：尝试修改下载速率从默认的5m到1m到200k到100k，发现该芯片只能支持100k下载速率，怀疑可能是板子硬件问题，网上也有相应的硬件修改方法，貌似要将sdo接电阻上拉10k，最多可以达到4m。

GD32F303芯片jfash解锁方式

1. 判断是否已被锁

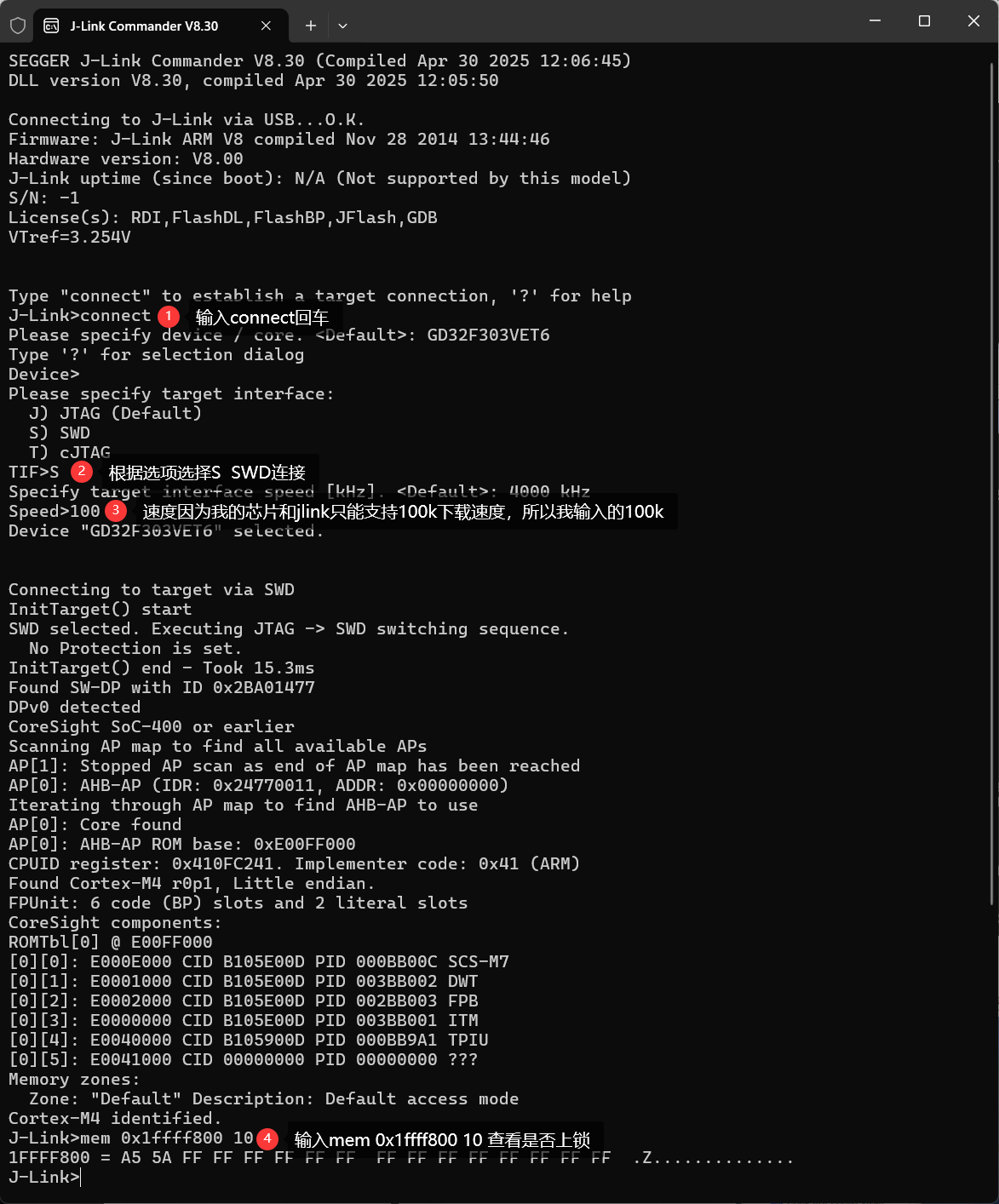

 使用jlink_commander工具来连接芯片输入“mem 0x1ffff800 10”,从0x1ffff800地址读取10个字节，如果读出来的前两个字节全是FF的话说明芯片处于读保护状态。两个字节为A5 5A，说明芯片解除读保护成功

2. 解锁步骤

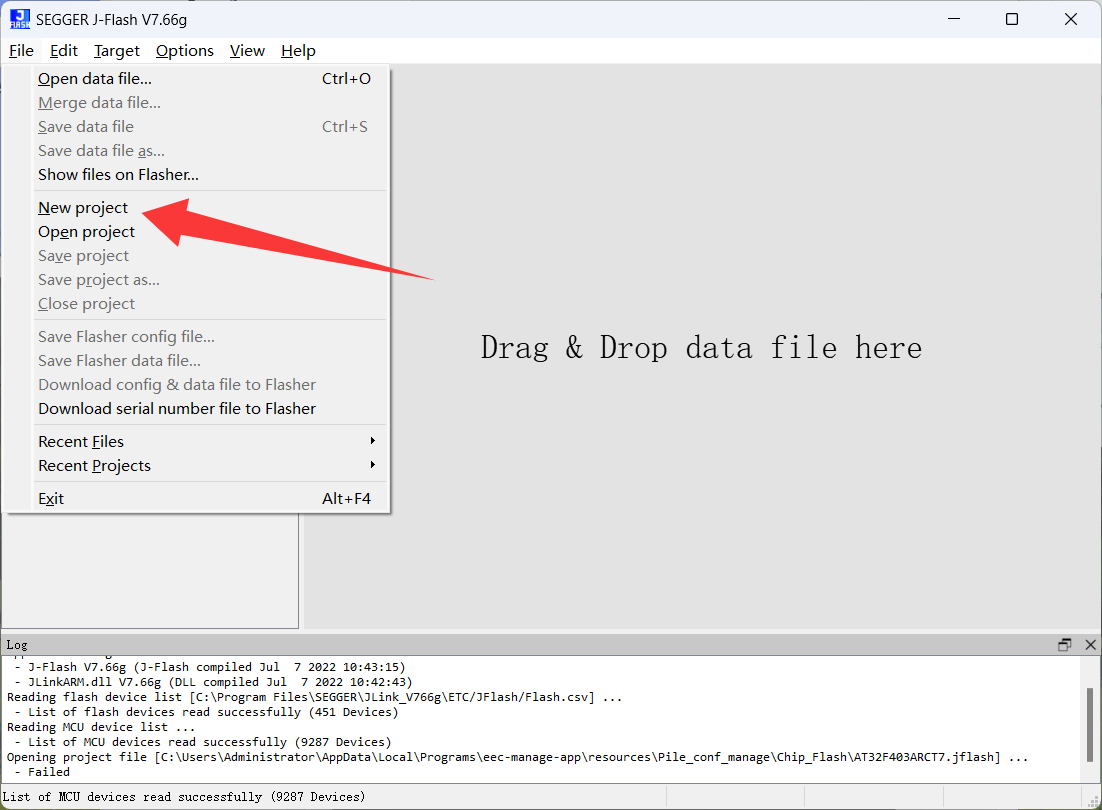

   2.1 打开J-Flash V6.6,没有的话可以去官网下载SEGGER - The Embedded Experts - Downloads - J-Link / J-TraceDownload the latest SEGGER trial versions, eval packages and user manuals!https://www.segger.com/downloads/jlink/    2.2 创建新的工程去链接芯片。

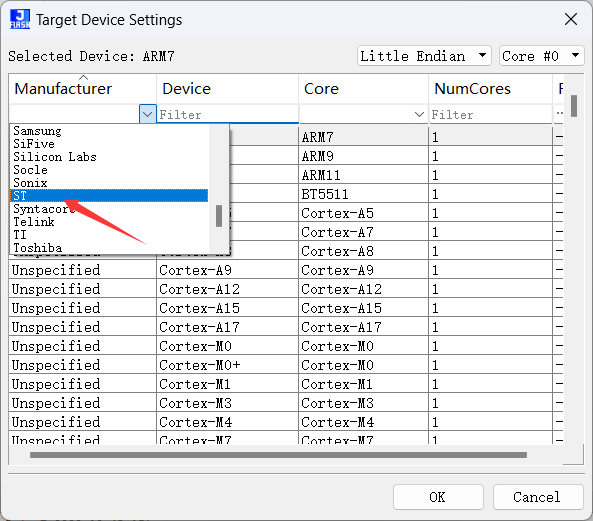

选择芯片：这里选择ST的型号，为啥选ST的，一方面因为GD的型号不全，另一方面选择GD的型号可能解锁指令不能用，后面新的J-Flash版本应该会逐步完善GD。下面给出一些对应的参考型号，不唯一，大体原则就是FLASH大小保持一致。
GD32E230系列 <—> STM32F030系列
例如：GD32E230F4 <—> STM32F030F4
GD32E230R8 <—> STM32F030R8
…

GD32F10X，GD32F30X，GD32E103，GD32F3X0 <—> STM32F103系列
例如：GD32F103C8 GD32F303C8 GD32E103C8 GD32F3x0C8<—> STM32F103C8
…

GD32F450 <—> STM32F429系列
例如：GD32F450VE <—> STM32F429VE
…
其他系列类似。

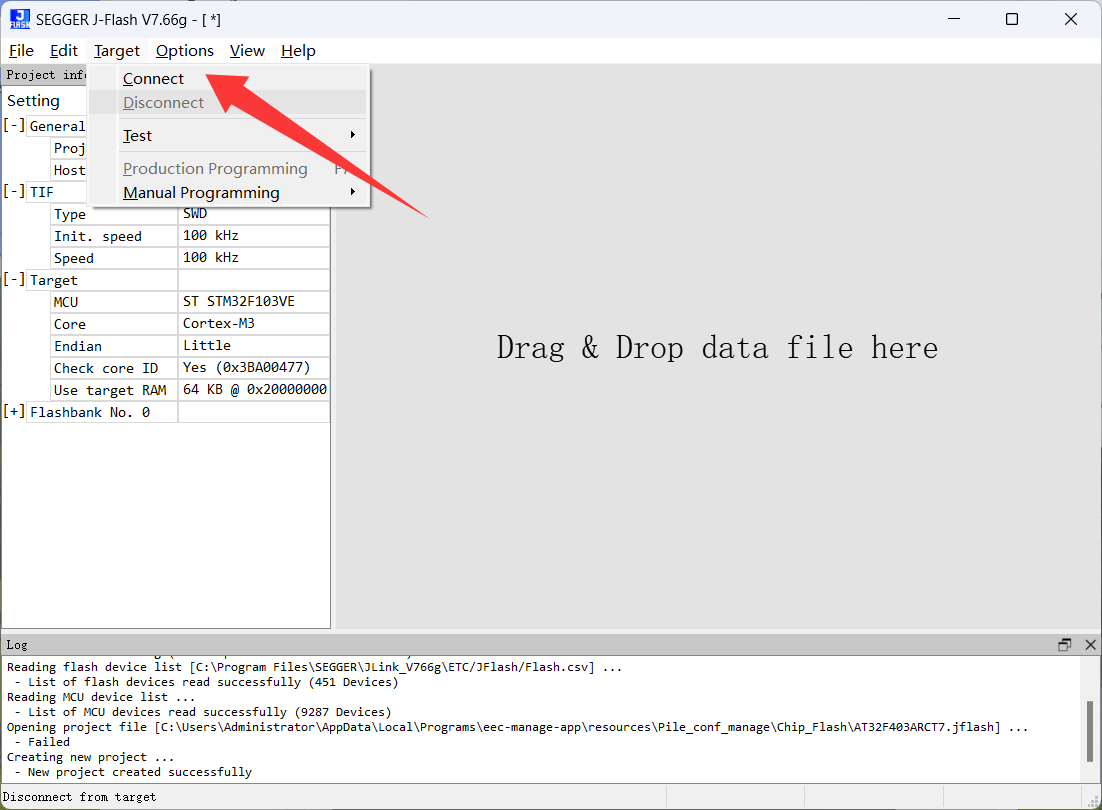

2.3 连接MCU，下面出现Connect successfully
如果连接不上：进行如下检查：
1>复位电路是否正常,10K加0.1UF，抓电源与复位脚波形，复位时间大概在0.3ms
2>BOOT0必须拉低；
3>线尽可能的短或换线；mcu驱动能力可能不够；

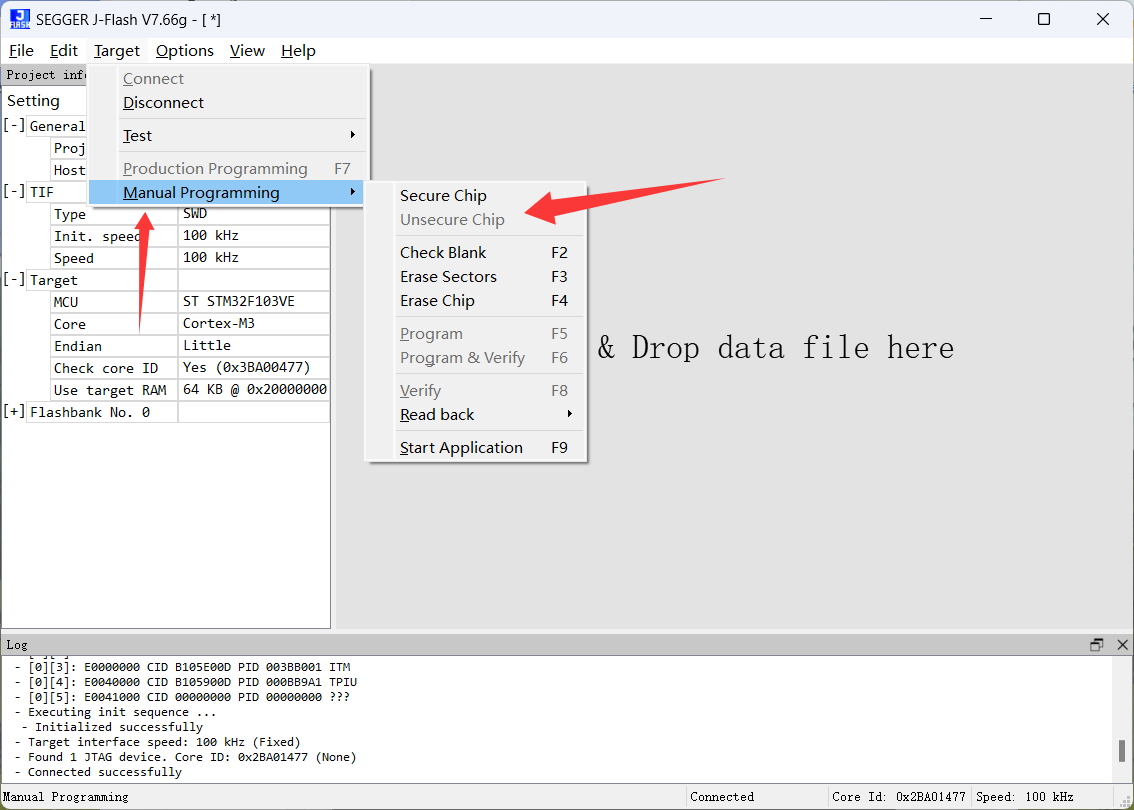

2.4  进行解锁

        灰色的Unsecure chip是解锁，由于我的芯片目前没有锁所以是灰色的。

3 .回到JLink-commander,再次输入“mem 0x1ffff800 10”读取0x1ffff800开始的10个字节，提示前两个字节为A5 5A，说明芯片解除读保护成功，可以正常下载程序了。

新发现：

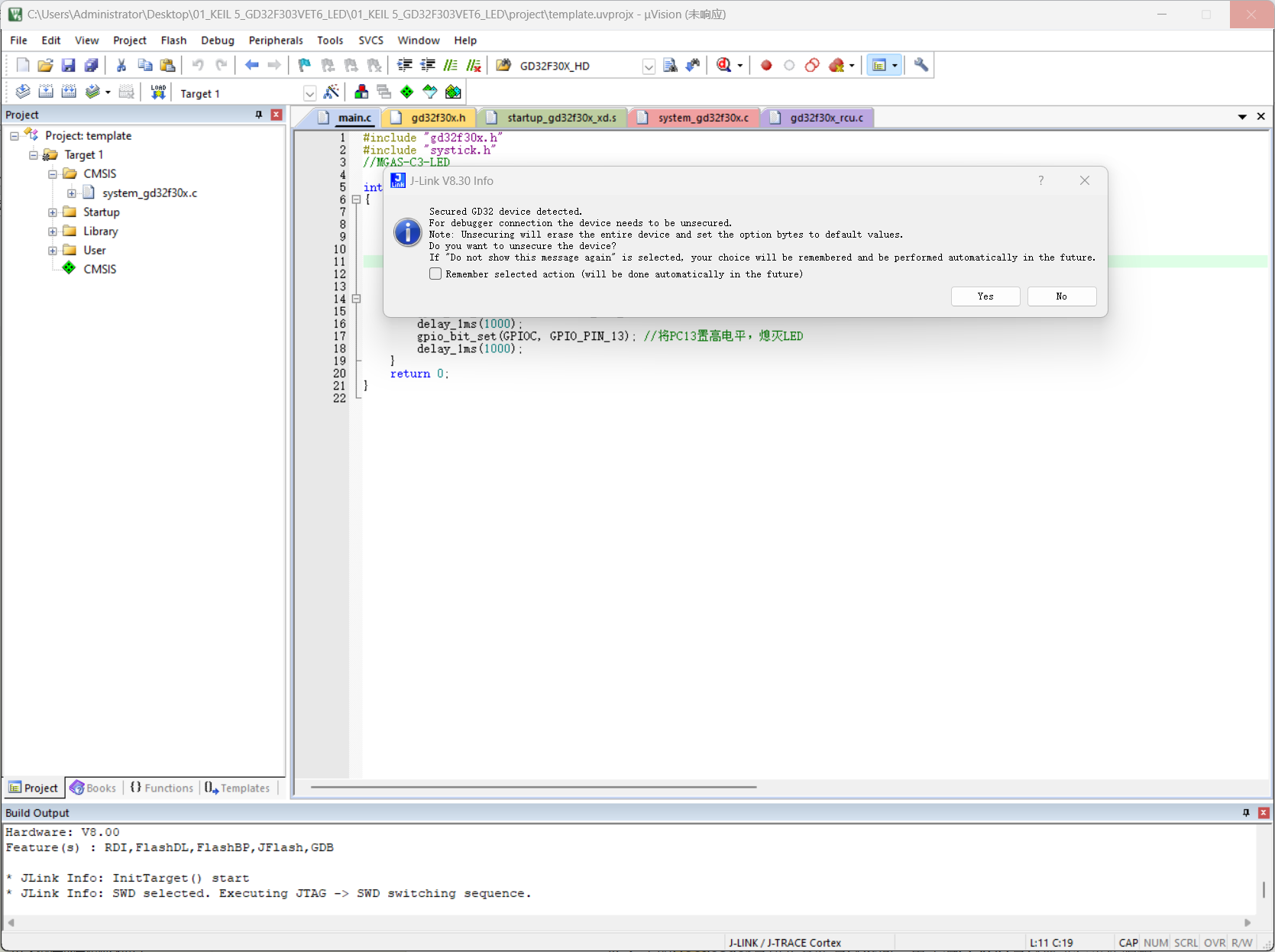

发现下载了最新版本V8.30的J-flasH后，芯片被保护后，使用keil下载程序，他就会自动检测到芯片一被锁，点击确认就可以解锁！！挺方便。不知道是不是每次都i是这样，或者偶发性。
