序言
在中压功率驱动领域，如300V母线系统的开关电源、电机驱动等应用中，驱动芯片需要在逻辑兼容性、驱动可靠性及系统安全性之间取得精妙平衡。EG2131 作为一款专为此类场景优化的半桥驱动芯片，其核心价值在于集成了强健的互锁逻辑、适应性强的输入接口以及完善的自举驱动架构。本技术解析将深入探讨其独特的低电平有效控制逻辑、高达1.5A的驱动能力及300V的高压耐受性，旨在为工程师在电动车控制器、工业变频及高压D类功放等复杂应用中的设计与调试，提供系统性的理论指导与实践框架。

---

一、芯片核心定位

---

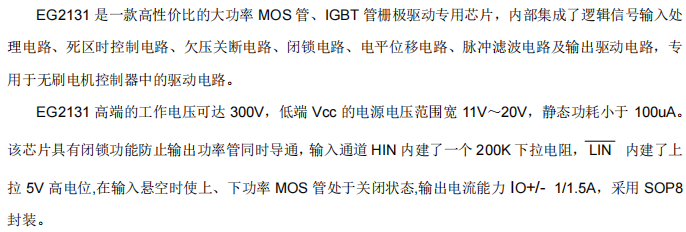

EG2131是一款面向中高压应用的高可靠性半桥栅极驱动芯片。其核心特点是采用HIN高电平有效、LIN低电平有效的差异化输入逻辑，并内置硬件互锁与死区控制，专为需要严格防止直通且逻辑控制灵活的无刷电机驱动、300V级开关电源等场合设计。

---

二、关键电气参数详解

---

电源电压特性：

• VCC工作电压范围：11V 至 20V
  较窄的启动电压（典型11V）确保了驱动电平的充足，推荐典型应用电压为15V。

• VCC开启/关断电压：9.4V / 8.8V（典型）
  欠压锁定(UVLO)阈值，提供约0.6V迟滞，增强抗干扰能力。

• 静态电流：<100μA
  低待机功耗，有利于提升系统整体效率。

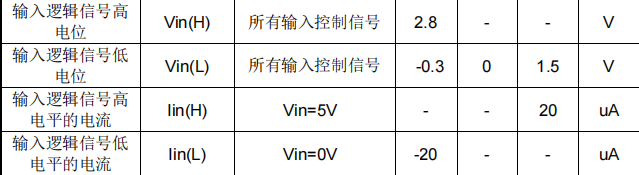

  输入逻辑特性（关键差异点）：

• HIN（引脚2）：高电平有效，内置200kΩ下拉电阻。
  高电平阈值：>2.8V

• LIN（引脚3）：低电平有效，内置5V上拉电阻。
  低电平阈值：<1.5V

逻辑兼容性： 独特设计使其能灵活适配不同输出类型的MCU或逻辑电路，但需特别注意LIN引脚的电平定义。

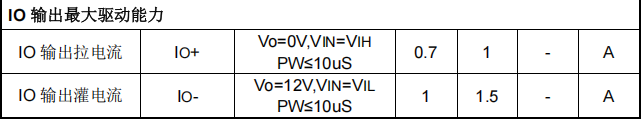

输出驱动能力：

• 拉电流能力（IO+）：1A（最小0.7A）
• 灌电流能力（IO-）：1.5A（最小1A）

较强的驱动能力，可快速开关较大栅极电荷的MOSFET或IGBT。

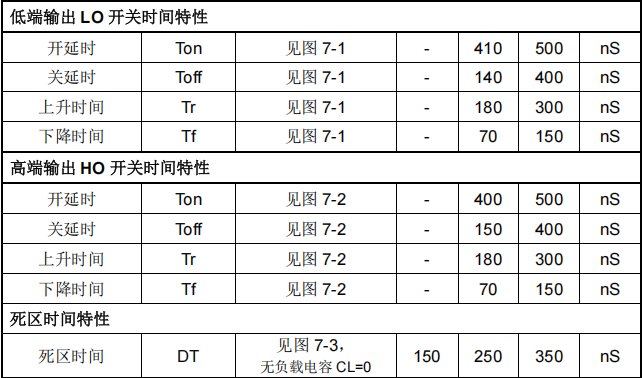

开关时间特性（典型值@VCC=15V, CL=10nF）：

• 开通延时（Ton）：410ns (LO) / 400ns (HO)
• 关断延时（Toff）：140ns (LO) / 150ns (HO)
• 上升时间（Tr）：180ns
• 下降时间（Tf）：70ns (LO) / 100ns (HO)
• 内部死区时间：250ns（典型）

芯片自动插入，有效防止同桥臂直通。

高压耐受能力：

• 高端悬浮电源耐压：300V

适用于工业三相电整流后（约540VDC）或单相高压应用场景。

---

三、芯片架构与工作原理

---

差异化输入与智能互锁逻辑：

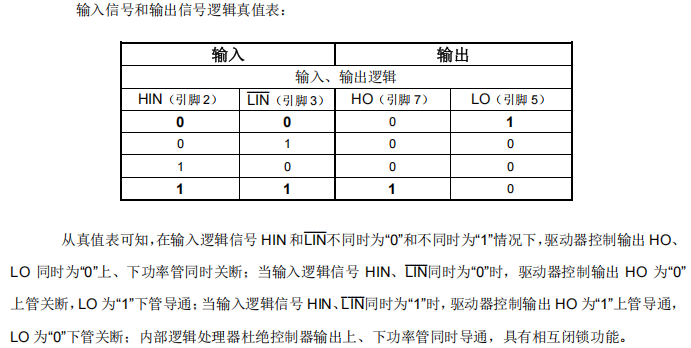

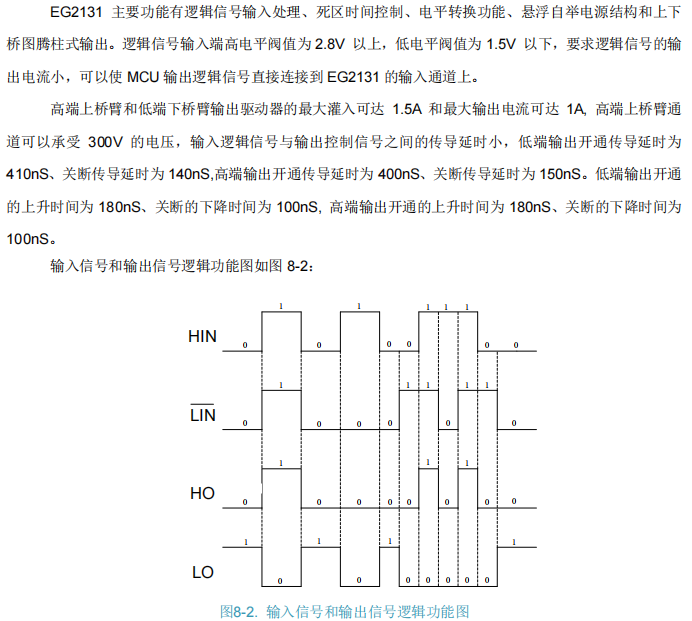

• 这是EG2131的核心特征。HIN高有效、LIN低有效的设计，配合内部的闭锁电路，实现了独特的真值表关系（如“HIN=0,LIN=0”时，LO=1，HO=0）。此设计增强了控制的灵活性，并彻底杜绝了因输入信号异常导致的上下管同时导通（直通），系统安全性极高。

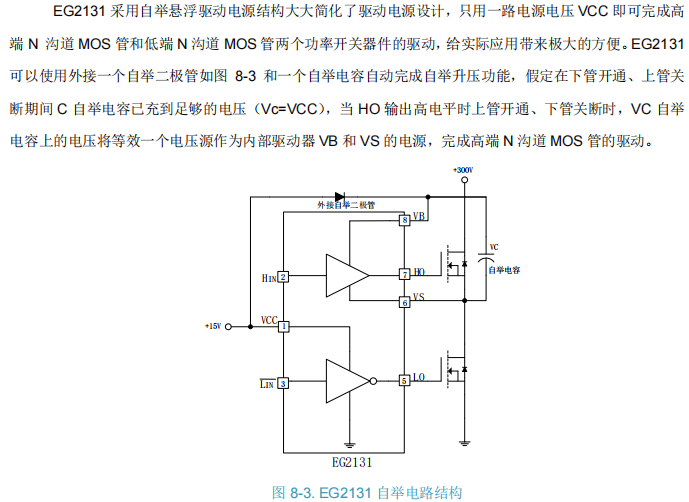

集成自举电源架构：

• 采用经典的自举电路，仅需单路VCC电源和外部快恢复二极管、电容，即可为高压侧驱动电路供电，简化了系统电源设计。

多重保护集成：

• 欠压锁定(UVLO)： 监测VCC电压，异常时关闭输出。
• 脉冲滤波： 抑制输入信号上的噪声毛刺。
• 硬件死区控制： 固定死区时间，不受输入信号影响。

---

四、应用设计要点

---

逻辑接口设计（重中之重）：

• 必须严格理解真值表： 与传统同相输入芯片不同，EG2131的控制逻辑需仔细对照真值表进行软件编程。
• LIN引脚处理：由于内置5V上拉，当连接开漏输出的MCU时，可直接连接；当连接推挽输出的MCU时，需确保MCU能可靠输出低于1.5V的低电平。
• 悬空保护： HIN下拉、LIN上拉的配置，确保了输入悬空时输出为安全状态（HO=LO=0）。



自举电路设计：

• 二极管选型： 必须选用快恢复二极管（反向恢复时间trr < 100ns），如FR107、UF4007等。
• 电容选型： 推荐0.1μF至1μF的陶瓷电容（X7R材质），耐压高于VCC最大值（20V），布局时紧靠VB和VS引脚。

PCB布局规范：

• 强电流路径最小化： VCC去耦电容（0.1μF + 10μF）、自举电容的回路面积应尽可能小。
• 地线分离与单点连接： 功率地（MOS管源极）与芯片信号地（GND）采用星型单点连接，避免噪声耦合。
• 驱动走线： HO、LO输出走线短而粗，减少寄生电感引起的振铃。


栅极电阻配置：

• 根据MOS管Qg和所需开关速度选择，典型值在5Ω至100Ω之间。
• 可采用串联小电阻（如2-10Ω）并并联反向二极管的方式，加速关断过程。

---

五、典型应用场景

---

无刷直流电机（BLDC）/永磁同步电机（PMSM）驱动器：

• 在三相全桥逆变器中，其互锁功能和强驱动能力是保障电机可靠运行与快速响应的关键，广泛用于电动工具、风机、泵类驱动。

电动车控制器：

• 用于驱动主逆变桥的功率器件，300V耐压适配主流电动车电池电压，高可靠性满足车规要求。

300V降压型开关电源：

• 在高压DC-DC变换器中驱动半桥或同步整流管，适用于通信电源、工业电源前端。

高压Class-D类音频功放：

• 为高效率D类功放提供可靠的半桥驱动，快速的开关速度有助于保障音频质量。

变频水泵控制器：

• 在单相或三相水泵驱动中提供稳定驱动，耐受潮湿和振动环境。

---

六、调试与故障处理

---

常见问题与对策：

逻辑控制混乱，电机不转或异常：

• 首要检查MCU输出与EG2131真值表的匹配性，特别是LIN引脚电平。使用逻辑分析仪或示波器同时捕获HIN、LIN、HO、LO波形进行对照。

高端输出（HO）工作不稳定或无法打开：

• 测量VB-VS电压，确认在HO应导通时是否高于VCC UVLO阈值（>9.4V）。
• 检查自举二极管和电容是否完好，自举电容容量是否足够（特别是在高占空比时）。

开关波形振铃严重：

• 优化PCB布局，缩短驱动回路。
• 适当增加栅极串联电阻。
• 在MOS管GS间增加小电容（如1nF）以抑制高频振荡。

芯片发热异常：

• 检查所驱动的MOS管栅极总电荷（Qg）是否过大，导致芯片持续工作在峰值电流。
• 检查VCC电压是否过高（接近20V上限）。
• 确认死区时间是否正常工作，是否存在直通导致的短路电流。

---

七、设计验证要点

---

逻辑功能验证：

• 依次输入真值表中的四种HIN/LIN组合，验证HO、LO输出是否符合预期，这是保证系统正常工作的第一步。

动态开关测试：

• 在额定负载下，使用示波器观测：
  死区时间验证： 测量HO上升沿与LO下降沿（或反之）之间的间隔，应存在约250ns的死区。
  驱动能力验证： 观测栅极电压的上升/下降沿是否干净、陡峭，有无明显台阶或振荡。

高压侧供电稳定性测试：

• 在最低输入电压、最高占空比（最恶劣条件）下，长时间运行并监测VB-VS电压，确保其始终高于欠压保护阈值。

温升与可靠性测试：

• 在最高环境温度、全功率满载条件下连续运行，监测芯片壳温，确保其在安全结温（通常<125°C）以下。

---

八、总结

---

EG2131以其独特的差异化输入逻辑、坚固的硬件互锁保护和实用的300V/1.5A驱动能力，在中压半桥驱动领域树立了高安全性与高灵活性的标杆。
它成功解决了复杂逻辑控制场景下对驱动安全性的苛刻要求，尤其适合在电机驱动等不容许直通故障的应用中扮演核心角色。
成功应用的关键在于深刻理解其真值表、精心设计自举电路与PCB布局，并通过充分的测试验证其互锁与保护功能的有效性。
对于追求系统可靠性与控制多样性的工程师而言，EG2131是一个值得信赖的解决方案。

文档出处
本文基于屹晶微电子 EG2131 芯片数据手册 V1.0 版本整理编写，结合中压电机驱动与电源设计实践经验。具体设计请以官方最新数据手册为准，建议在实际应用中针对逻辑匹配性与高压侧可靠性进行重点测试与验证。
