替代LT6711A功能方案| 完全替代LT6711A芯片|高性价比HDMI转EDP转换设计
LT6711A是一款HDMI2.0转eDP / DP1.2支持4K 60Hz音视频转换芯片。LT6711A芯片通过深度驱动HDMI，可通过电缆或者电路板损耗补偿来增强TMDS信号输出。LT6711A可以在HDMI1.4B下工作，数据速率高达3.4GB/是，HDMI2.0标准，最高可达6GB/S数据速率，可实现4Kx2K 60Hz或1080P的最高分辨率，刷新率更高。LT6711A的输入接收器具有多级可编程线性均衡器，可通过符号间干扰支持最大25DB的损耗补偿。输出发送器通过多级可编程输出摆幅和高达6DB的去加重来重新驱动。
CS5801是HDMI2.0b到DP1.4a转换器。CS5801有一个HDMI2.0b输入，最大带宽高达18Gbps。它支持最高分辨率是4k@60Hz。对于DP1.4输出，由4条数据通道组成，支持1.62Gbps、2.7Gbps、5.4Gbps链路速率。内置可选SSC功能可降低EMI影响。嵌入式MCU基于32位RISC-V内核，带有内部串行闪存。
LT6711A与CS5801都是HDMI转EDP转换芯片，其功能特性都是一致，主要应用在：
•移动系统，VR / AR
•蜂窝手机，PAD /平板电脑
•数码摄像机
•数码相机
以上产品的设计当中

LT6711A与CS5801详细的参数特性如下所示：
LT6711A特性：
HDMI2。0接收机

符合HDMI2标准。0标准

支持3D视频数据流

支持HDCP1。4/2.2

支持HDR

支持直到4Kx2K@60Hz

支持8/10/12位深颜色

支持DDC和CEC

支持热插拔检测

支持状态和控制数据通道（SCDC）

支持数据通道交换和极性交换

内置模式生成

DP1。2.发射机

符合VESA DP1。2标准

支持数据速率为1.62Gbps（RBR）、2.7Gbps（HBR）或5.4Gbps（HBR2）的四个通道

支持直到4Kx2K@60Hz

CS5801特性：
HDMI数字输入

HDMI 2.0b兼容

支持6、8、10bpc

支持DVI模式

支持HDCP 1.4/2.3

每个通道的最大数据速率高达6-Gbps

支持高达3840 x2160@60Hz或4096x2160@60Hz

eDP/DP输出

VESA嵌入式显示端口TM（eDP）v1。4.支持高达HBR2（5.4Gbps）的4车道输出

支持6、8、10bpc、RGB输出

支持ASSR

支持1Mbps辅助通道

嵌入式微控制器

32位RISC-V核

支持高达400 KHz的I2C主设备和从设备。

支持内部串行闪存的SPI控制器

支持一个UART进行调试

电力与技术

综上所示：

LT6711A与CS5801不管在功能应用方面还是在参数特性上面都是一致，且CS5801设计简单，外围器件较少，整体方案以及芯片成本较低，性价比较LT6711A较高。

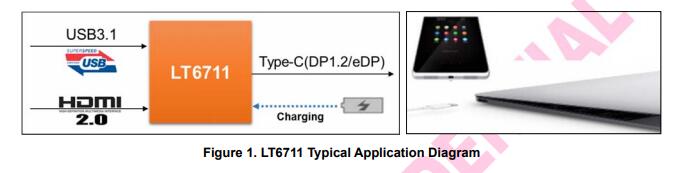

LT6711系统应用框图如下：

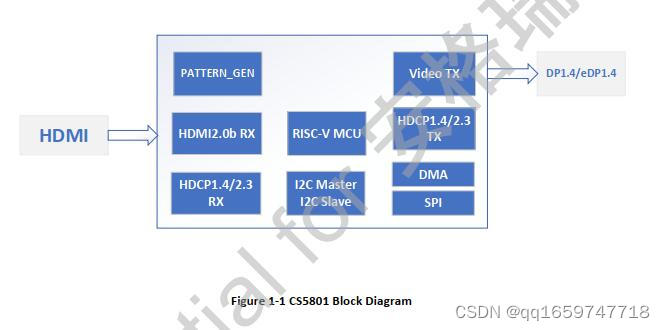

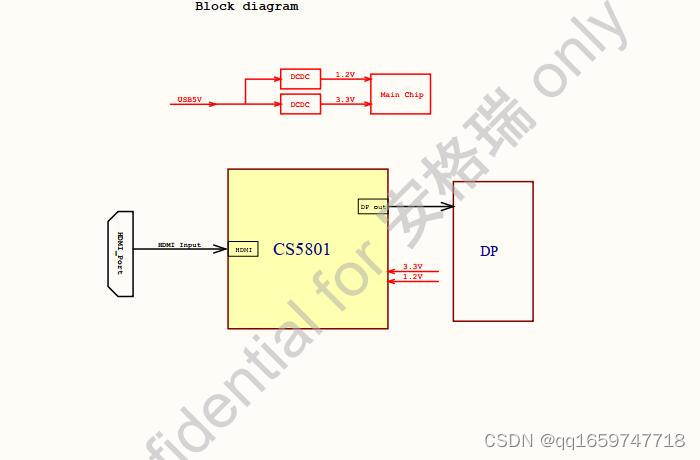

CS5801系统应用框图如下：

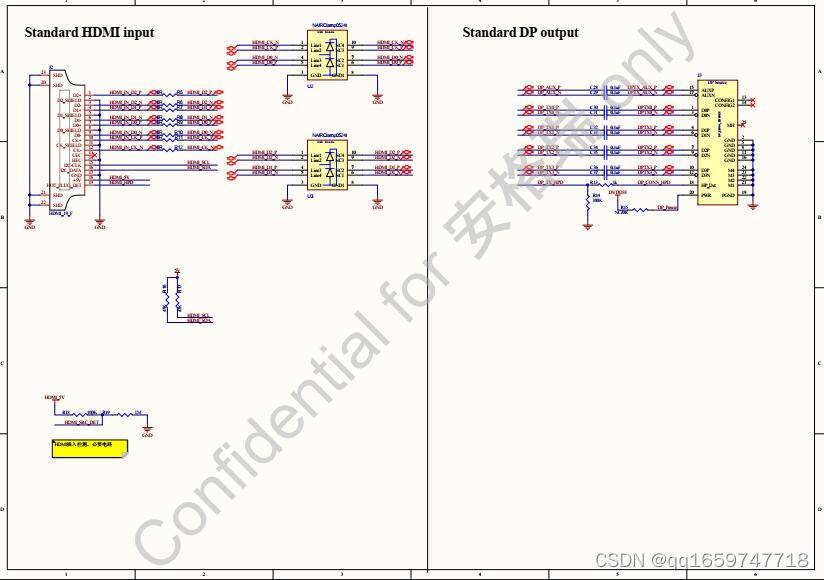

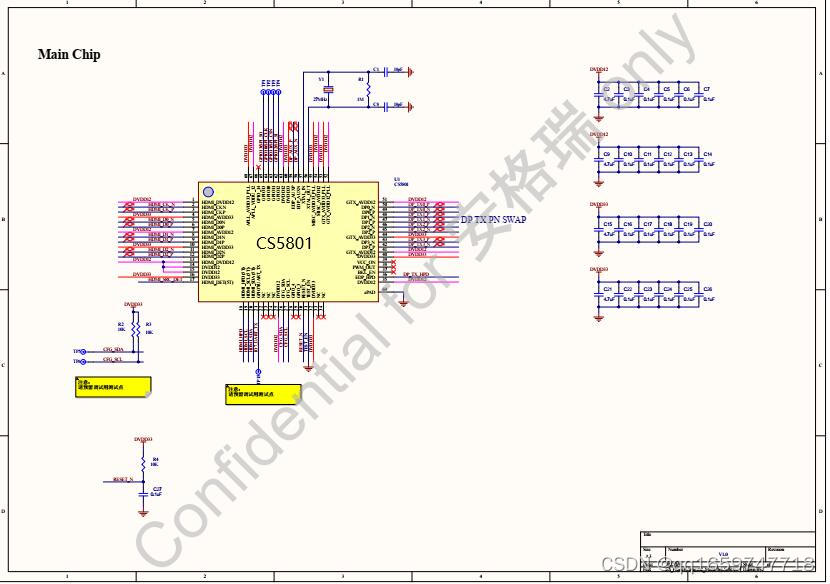

CS5801替代LT6711A 设计HDMI转EDP转接板或者转接线电路原理图如下：

可替代;LT6711A设计HDMI转EDP转接线或者转接板方案芯片CS5801。
