1. 引言：

汽车尾灯控制器仿真系统的设计背景与意义
在汽车行驶安全中，尾灯是传递行驶意图的核心设备，需根据不同工况（转向、刹车、倒车、示廓）精准切换灯光状态，确保后方车辆准确识别，避免追尾、剐蹭事故。传统汽车尾灯控制依赖机械开关与继电器，存在响应延迟、故障率高、功能扩展难的问题；实际硬件开发需反复适配汽车电路，调试周期长、成本高，难以快速验证控制逻辑。
单片机凭借控制灵活、接口丰富的优势，可精准实现多工况尾灯控制逻辑；结合 Multisim 仿真工具，能在物理硬件搭建前模拟汽车行驶场景，验证灯光切换的准确性与及时性，大幅降低开发成本与风险。基于单片机的汽车尾灯控制器仿真系统，可模拟转向闪烁、刹车常亮、倒车双闪、示廓常亮等功能，支持手动模拟汽车工况（如拨动转向开关、踩下刹车踏板），实时显示尾灯工作状态。该设计不仅能为实际汽车尾灯控制器开发提供功能验证依据，还可作为汽车电子教学案例，帮助学习者理解嵌入式系统在汽车控制中的应用，符合 “仿真先行、高效开发” 的电子设计趋势，具有重要实用价值与教学意义。

2. 核心硬件选型与仿真电路搭建

仿真设计以 STC89C52RC 单片机为核心，主要包含工况模拟模块、尾灯驱动模块、状态显示模块及电源模块，在 Multisim 14.0 环境中搭建电路，确保逻辑与实际汽车尾灯控制系统一致，覆盖主流尾灯功能。
工况模拟模块：模拟汽车不同行驶状态，通过物理按键与拨动开关实现：转向开关（单刀双掷开关，连接 P1.0-P1.1 引脚），左拨触发左转向、右拨触发右转向；刹车踏板（按键，连接 P1.2 引脚），按下模拟刹车；倒车档（按键，连接 P1.3 引脚），按下模拟倒车；示廓灯开关（按键，连接 P1.4 引脚），按下开启示廓灯。模块中添加 1kΩ 上拉电阻，确保无操作时引脚为高电平，避免误触发。
尾灯驱动模块：采用共阴极 LED 灯组模拟汽车尾灯，包含左转向灯（2 个红色 LED，连接 P2.0-P2.1 引脚）、右转向灯（2 个红色 LED，连接 P2.2-P2.3 引脚）、刹车灯（2 个高亮红色 LED，连接 P2.4-P2.5 引脚）、倒车灯（2 个白色 LED，连接 P2.6-P2.7 引脚）、示廓灯（2 个黄色 LED，连接 P3.0-P3.1 引脚）；每个 LED 串联 220Ω 限流电阻，由单片机 I/O 口直接驱动，高电平点亮、低电平熄灭；转向 LED 支持闪烁功能（频率 1Hz），刹车 LED 支持高亮模式（通过 PWM 信号提升亮度）。
状态显示模块：配备 1602LCD 显示屏（连接 P0 口与 P3.2-P3.4 引脚），实时显示当前工况（如 “左转向 - 刹车”“倒车 - 示廓”）与尾灯状态（如 “左转向灯：闪烁”）；添加 LED 状态指示灯（连接 P3.5-P3.7 引脚），与尾灯同步点亮，方便仿真时观察控制逻辑。电源模块在仿真中采用 + 5V 直流电源，为单片机、LED 灯组及 LCD 供电，添加 0.1μF 去耦电容减少电源噪声，确保电路稳定运行，同时通过虚拟示波器接入尾灯驱动引脚，监测输出电平与 PWM 波形。

3. 软件设计与尾灯控制逻辑实现

软件设计以 Keil C51 为开发环境，采用模块化编程，包含主程序、工况检测子程序、尾灯驱动子程序、闪烁控制子程序、状态显示子程序，核心实现不同工况下的尾灯精准控制，仿真中通过软件模拟灯光切换时序。
主程序流程：初始化单片机 I/O 口、定时器（T0 用于转向闪烁计时，T1 用于 PWM 生成）、LCD 显示屏，LCD 显示 “汽车尾灯控制器就绪 - 无操作”；所有尾灯初始为熄灭状态，进入循环检测状态，定时（100ms / 次）调用工况检测子程序，根据检测结果触发对应尾灯动作。
工况检测子程序：实时读取工况模拟模块引脚电平：P1.0 为低电平（左转向开关左拨），设置 “左转向标志位 = 1”；P1.1 为低电平（右转向开关右拨），设置 “右转向标志位 = 1”；P1.2 为低电平（刹车按键按下），设置 “刹车标志位 = 1”；P1.3 为低电平（倒车按键按下），设置 “倒车标志位 = 1”；P1.4 为低电平（示廓灯按键按下），设置 “示廓标志位 = 1”；多工况同时触发时（如刹车 + 左转向），优先保障高优先级功能（刹车＞转向＞倒车＞示廓）。
尾灯驱动与闪烁控制：转向功能通过定时器 T0 实现 1Hz 闪烁（定时 500ms 翻转 LED 电平），左转向时 P2.0-P2.1 引脚交替高低电平，右转向时 P2.2-P2.3 引脚交替高低电平；刹车功能触发时，P2.4-P2.5 引脚输出高电平，同时定时器 T1 生成 50% 占空比 PWM 信号，提升 LED 亮度（相比普通点亮亮度提升 50%）；倒车功能触发时，P2.6-P2.7 引脚输出高电平，同时左 / 右转向灯同步闪烁（频率 2Hz），提示后方车辆；示廓功能触发时，P3.0-P3.1 引脚输出高电平，维持常亮。
状态显示子程序：根据工况标志位更新 LCD 内容，第一行显示当前工况（如 “工况：左转向 + 刹车”），第二行显示各尾灯状态（如 “刹车灯：高亮，左转向：闪烁”）；LED 状态指示灯与尾灯同步动作，确保仿真时直观观察控制结果。软件中添加防误触发逻辑：转向开关同时左拨与右拨时，判定为无效操作，不触发转向功能；刹车与倒车同时触发时，优先点亮刹车灯，倒车灯正常点亮，避免灯光冲突。

4. 仿真调试与性能测试

仿真调试基于 Multisim 14.0 与 Keil C51 联合仿真，通过模拟汽车工况与虚拟仪器测试，确保尾灯控制器功能准确、响应及时，具体流程如下：
仿真电路调试：在 Multisim 中搭建电路后，单独测试各工况功能：拨动左转向开关，观察左转向灯是否按 1Hz 频率闪烁，LCD 是否显示 “左转向”；按下刹车按键，刹车灯是否高亮点亮，同时转向功能是否正常维持（如左转向 + 刹车时，左转向闪烁、刹车常亮）；按下倒车按键，倒车灯是否常亮、转向灯是否按 2Hz 同步闪烁，排除电路接线错误或逻辑冲突。
软件联合调试：将 Keil 编译生成的 HEX 文件加载到 Multisim 的单片机模型中，运行仿真后，通过虚拟逻辑分析仪观察尾灯驱动引脚的电平变化，确认转向闪烁时序（500ms 高、500ms 低）与刹车 PWM 波形（50% 占空比）是否符合设计；模拟多工况叠加场景（如示廓 + 左转向 + 刹车），验证优先级逻辑是否生效（刹车灯高亮、左转向闪烁、示廓灯常亮），确保无功能冲突。
性能测试采用模拟工况与时序分析：响应速度测试，触发各工况（如拨动转向开关、按下刹车）后，尾灯点亮延迟＜10ms，LCD 状态更新延迟＜50ms，满足汽车灯光响应需求；稳定性测试，连续仿真 2 小时，循环切换所有工况（每 30 秒切换一次），无尾灯误亮、闪烁异常或死机现象，功能稳定率 100%；逻辑准确性测试，测试 10 种典型工况组合（如左转向 + 刹车、倒车 + 示廓、全工况叠加），尾灯动作与 LCD 显示均符合设计预期，无逻辑错误。测试表明，仿真系统在功能准确性、响应速度与稳定性上均达到设计目标，为实际汽车尾灯控制器开发提供可靠依据。

5. 结语

基于单片机的汽车尾灯控制器仿真系统，通过单片机精准控制与 Multisim 仿真结合，实现了汽车多工况下的尾灯智能化控制，相比传统硬件开发方式，具有功能验证高效、开发成本低、场景模拟灵活的优势；不仅能为实际汽车电子开发提供功能测试支撑，还可作为汽车电子教学的典型案例，帮助学习者理解嵌入式控制与汽车工况的结合逻辑。
然而，仿真设计仍有改进空间：一是可扩展自动灯光控制功能，添加光敏电阻模块（仿真中接入 ADC 引脚），模拟夜间自动开启示廓灯，提升系统智能化；二是支持 PWM 亮度分级，通过调整 PWM 占空比实现刹车灯 “轻刹车低亮、重刹车高亮”，适配不同刹车强度需求；三是添加故障诊断功能，仿真中模拟 LED 灯断路故障，通过软件检测引脚电平，在 LCD 显示 “左转向灯故障”，提升系统可靠性。后续可围绕这些方向优化，推动汽车尾灯控制器向更智能、更安全的方向发展。

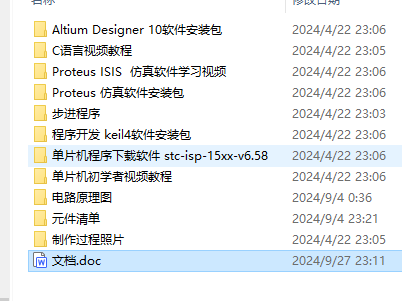

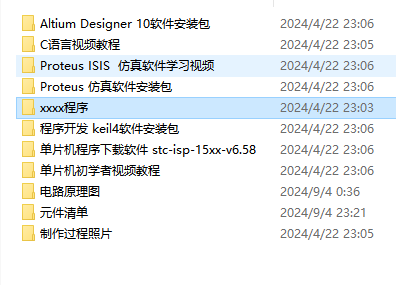

文章底部可以获取博主的联系方式，获取源码、查看详细的视频演示，或者了解其他版本的信息。
