前言

作为一款 ble 蓝牙芯片，低功耗工作模式必不可少。

本文以 CH585 为例，测试一下沁恒微 RISC-V 蓝牙芯片的低功耗模式。

我是矜辰所致，全网同名，尽量用心写好每一系列文章，不浮夸，不将就，认真对待学知识的我们，矜辰所致，金石为开！

一、基础测试

在官方示例中，提供了低功耗的程序，如下图：

1.1 四种低功耗模式

例程实现了 4 种不同的低功耗模式，对应官方文档：

我们先操作一遍通过串口看下顺序 ：

每次都是 GPIOA 5 下降沿唤醒。我们测试的时候是不接串口测试的，会增加功耗。

1.2 设备连接

使用开发板上的 VCC 供电，不要和 3V3 连接，示意图：

1.3 测试结果

我们根据上面的顺序依次给出开发板测试结果 。

IDLE mode sleep

Halt mode sleep

sleep mode sleep

shut down mode sleep

实测与官方文档说明基本一致。

二、 BLE 低功耗

上面的示例是简单的低功耗测试，我们选择蓝牙芯片，我们更需要的是在跑蓝牙时候的低功耗。

当然沁恒微的蓝牙芯片是支持低功耗的，而且使用的方式非常简单。

一般应用都是蓝牙从机设备需要低功耗，我们来测试一下官方的从机示例 CH585EVT\EVT\EXAM\BLE\Peripheral 。

主机一般来说，不需要低功耗，但是一定要做低功耗也是支持的，这个后期遇到再来单独介绍。

先看一下原来正常的没有低功耗的从机示例的测试。

广播状态：

连接状态：

可以看到不发广播的时候功耗在 8mA 左右。

2.1 蓝牙从机开启低功耗

开启低功耗非常简单，只需要加一个宏定义，如下图：

设置好后，重新编译下载。

沁恒微 RISC-V 蓝牙芯片跑 BLE 时，睡眠唤醒是靠 沁恒自研的 TMOS 事件调度器自动完成，任务来即醒（当TMOS执行任务时 RTC 会唤醒 MCU），无事即睡，用户只要按照自己的要求添加TMOS任务就行。

2.2 测试结果

广播不发送报文的时候，功耗降低到了 8uA 左右：

连接状态下是一样的，只要不发送保报文，就进入了低功耗模式：

三、 其他说明

一些关于低功耗的说明补充都放在本小节（持续更新）。

3.1 内部DCDC

即便我们开启了 HAL_SLEEP=1 使能了低功耗，我们依然可以开启 内部 DCDC 进一步降低功耗。

我们可以在示例代码中main 函数最开头，看到关于 DCDC 的代码：

#if(defined(DCDC_ENABLE)) && (DCDC_ENABLE == TRUE)
    PWR_DCDCCfg(ENABLE);
#endif

只要我们像使能 HAL_SLEEP=1 一样 DCDC_ENABLE=1 ，或者自己在CONFIG.h 中修改，就可以使能内部 DCDC，DCDC 效率高，更加省电（大家可以自己实测一下，我这边就不重新搭环境测试了= =！）。

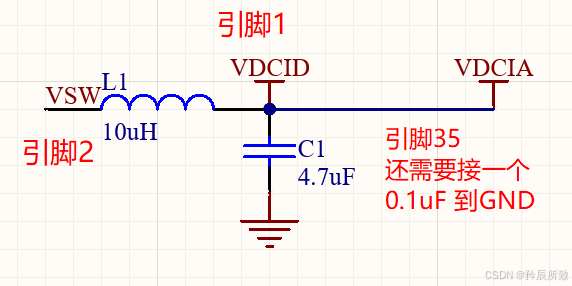

需要说明的是，使用内部的 DCDC ，硬件上必须要带一个 10uH 的电感和 4.7uF 的电容，对于 CH585 来说，需要使用的引脚有 1脚，2脚，35脚，电路图如下：

结语

本文以 CH585 为例测试了沁恒微芯片的低功耗，也展示了如何在跑蓝牙的时候开启低功耗。 对于沁恒微 其他的RISC-V 蓝牙芯片使用方式基本一致。

在官网论坛或者网上也有沁恒微工程师写的详细的功耗测试表格，大家可以自行查找参考，根据自己的需求选择合适的芯片。

好了，本文就到这里，谢谢大家！
