一、基本介绍

TP4056 是一款单节锂离子/锂聚合物电池专用的线性充电管理芯片,采用 ESOP-8 封装,集成度高、外围元件少,非常适合便携式电子产品和 USB 供电场景。


1.基本特性

  • 无需外接 MOSFET、隔离二极管或电流检测电阻:内部集成功率 MOSFET 和防倒充保护。
  • 三阶段充电
    1. 涓流预充:当电池电压 < 2.9V 时,以约 1/10 恒流值小电流充电。
    2. 恒流充电:电压 > 2.9V 后,按设定电流恒流充。
    3. 恒压充电:接近 4.2V 时转为恒压,电流逐渐下降。
  • 自动终止:当充电电流降至设定值的 1/10(C/10) 时,停止充电。
  • 自动再充电:当电池电压跌至 4.1V(即 4.2V - 100mV) 以下时,自动重启充电。

2. 关键功能

  • 热调节功能:结温 ≥135°C 时自动降低充电电流,防止过热。
  • 电池温度监测(可选)
    • 通过 TEMP 引脚连接 NTC 热敏电阻实现。
    • TEMP 电压 < 45% VCC(低温)或 > 80% VCC(高温)时暂停充电。
    • 若 TEMP 直接接地,则禁用温度监测。
  • 欠压锁定(UVLO):VCC < 3.8V 时芯片不工作,迟滞 200mV。
  • 电池反接保护:反接时漏电流 < 1mA,芯片进入故障状态,正确接入后自动恢复。

3. 状态指示

  • CHRG(充电中):低电平有效(LED 亮)。
  • STDBY(充电完成):低电平有效(LED 亮)。
  • 无电池时:CHRG 以约 20Hz 频率闪烁。

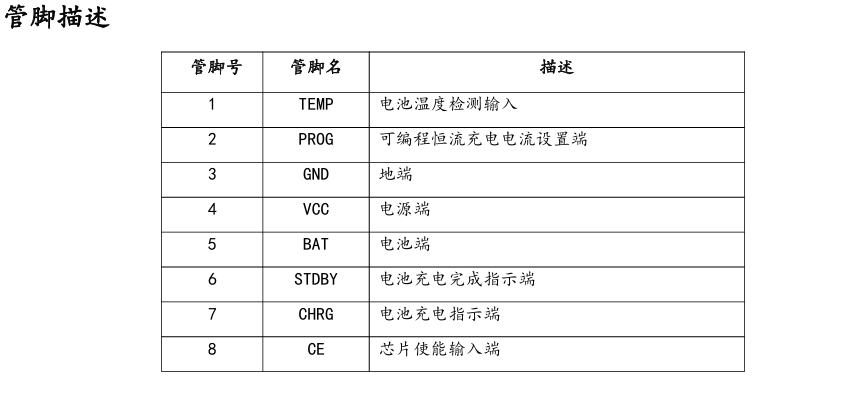

4.封装与引脚

  • 封装:SOP-8-EP(带散热焊盘)即ESOP-8
    管脚号 管脚名 描述
    1

    TEMP

    电池温度监测输入
    2 PROG 设置充电电流
    3 GND 接地
    4 VCC 输入电源(4 to 6.5V)
    5 BAT 接电池正极
    6 STDBY

    状态指示输出

    7 CHRG 状态指示输出
    8 CE 芯片使能

5. 功耗与控制

  • 停机模式(CE = 低电平 或 VCC 掉电):
    • 静态电流仅 35μA
    • 电池漏电流 < 2μA(睡眠模式下 < 1μA)。
  • 使能控制:CE 引脚高电平使能,低电平关断。

6.典型应用

  • 移动电话、MP3/MP4 播放器
  • 蓝牙耳机、GPS 导航仪
  • 数码相机、电子词典
  • 便携式充电器、玩具等小型锂电池设备

TP4056 集成度高、安全性好、使用简单,非常适合低成本、小体积的消费类电子产品。

二、具体应用

1.经典应用


2.工作逻辑

        当输入电压大于UVL0检测阔值和芯片使能输入端CE接高电平时,TP4056开始对电池充电。如果电池电压低于2.9V,充电器用小电流对电池进行预充电。当电池电压超过2.9V时,充电器采用恒流模式对电池充电,充电电流由PROG端和GND端之间的电阻决定。当电池电压接近4.2V时,充电电流逐渐减小,TP4056进入恒压充电模式。当充电电流减小到充电结束阙值时,充电周期结束。
        充电结束阈值是恒流充电电流的1/10。当电池电压降到再充电阅值以下时,自动开始新的充电周期。芯片内部的高精度的电压基准源,误差放大器和电阻分压网络确保BAT端调制电压的精度在1%以内,满足锂离子和锂聚合物电池的要求。当输入电压掉电或者输入电压低于电池电压时,充电器进入停机模式,电池端消耗的电流小于2uA,从而增加待机时间。
        如果将使能输入端CE接低电平,充电器停止充电。


3.参数计算

3.1充电电流

        充电电流是采用一个连接在 PROG 引脚与地之间的电阻器来设定的。设定电阻器和充 电电流采用下列公式来计算: 根据需要的充电电流来确定电阻器阻值,公式如下:

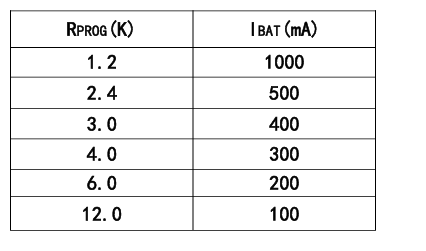

        RPROG与充电电流的关系确定可参考下表:

3.2 热保护设置

        R1 和R2的值要根据电池的温度监测范围和热敏电阻的电阻值来确定,现举例说明如下: 假设设定的电池温度范围为TL~TH ,(其中TL<TH); 电池中使用的是负温度系数的热 敏电阻 (NTC) ,RTL 为其在温度TL时的阻值,RTH为其在温度TH时的阻值,则RTL>RTH, 那么,在温度TL时,第一管脚TEMP端 的电压为:

        同理,如果电池内部是正温度系数 (PTC) 的热敏电阻,则大于 ,我们可以计算得到:

        待设定的温度范围与电源电压VCC是无关的,仅与R1 、R2、 RTH 、RTL有关;其中, RTH 、RTL可通过查阅相关的电池手册或通过实验测试得到。

         在实际应用中,若只关注某一端的温度特性,比如过热保护,则 R2 可以不用,而只用 R1 即可。R1 的推导也变得简单。


4.指示灯状态

        TP4056有两个漏极开路状态指示输出端CHRG和STDBY。当充电器处于充电状态时,CHRG被拉到低电平,在其他状态CHRG为高阻态;当电池充电结束后,STDBY被拉到低电平,在其他状态STDBY为高阻态。

        当电池没有接到充电器时,CHRG闪烁表示没有安装电池。

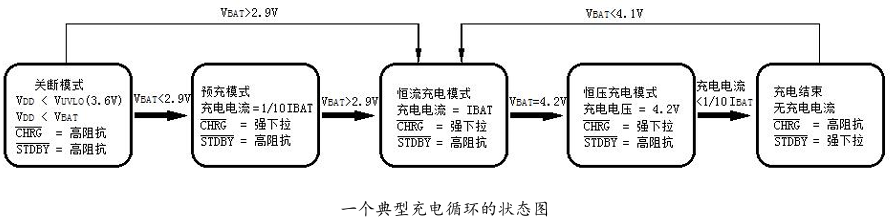

5.自动充电循环流程


三、注明

        本文内容通过参考学习友台半导体公司的C725790_电池管理_TP4056_规格书_WJ644055.PDF文件进行整理总结
