前言

        在现代厨房中，电磁炉凭借高效、便捷、安全等优势，成为越来越多家庭的烹饪首选，其核心原理是电磁感应加热。电磁炉基于​​电磁感应​​原理工作，通过高频交变磁场在铁磁性锅具底部产生涡流，将电能转化为热能。

传统方案描述

        电磁炉是采用电磁感应涡流加热原理进行工作的，基于​​电磁感应​​原理工作，通过高频交变磁场在铁磁性锅具底部产生涡流，将电能转化为热能。

        核心加热器件是励磁线圈，加热方案‌主要包括以下几个方面：

1. ‌工作原理‌：励磁线圈通过将交流电转换成直流电压，再通过励磁线圈产生高频磁场。当铁锅置于炉面上时，锅底产生涡流，涡流克服锅内阻而转换成热能，从而加热食物‌。
2. ‌关键元器件‌：大功率IGBT是电磁炉的核心组件，负责高速交替开关。IGBT的保护是电磁炉的重点和难点，通常通过内置的微控制器进行管理‌。
3. ‌保护机制‌：电磁炉具有多种保护机制，包括无锅检测、功率控制、温度控制、定时和报警功能。例如，无锅检测功能确保只有在检测到锅具时才会启动加热；温度控制通过设置温度传感器实现自动调节‌（温控调节​​：通过传感器反馈和微处理器调节功率，实现精准控温）。
4. ‌控制方式‌：电磁炉通常采用可编程脉冲产生器（PPG）进行功率控制。

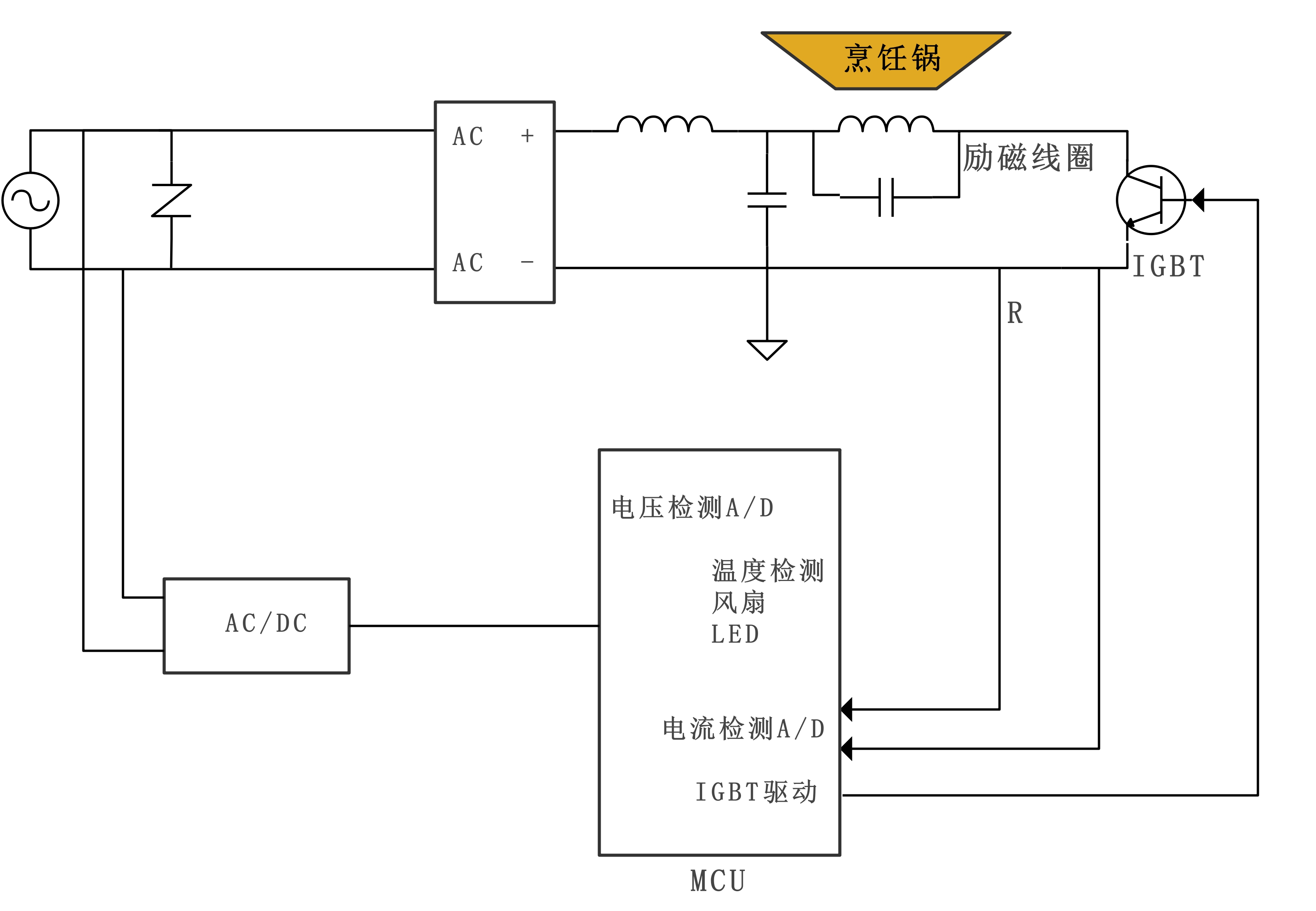

        如框图，IGBT受脉冲驱动，当IGBT导通时，励磁线圈电流迅速增加，当IGBT截止时，L、C回路发生谐振，IGBT集电极产生脉冲高压，当高压降至近0时，驱动使IGBT再次导通，驱动脉宽决定了电磁炉负载的大小，通常IGBT由振荡电路、脉宽控制电路等外围电路完成。

        在传统电磁炉设计中，功率测量与保护模块多采用分立元件组合方案，例如：

1. 电流检测：通过电流互感器或采样电阻获取负载电流，经整流滤波后送入MCU的ADC模块。

2. 电压检测：市电经分压电阻网络降压，再通过ADC采样计算电压值。

3. 功率计算：MCU结合电流、电压采样值进行乘法和积分运算，间接得到功率。

        传统功率测量方案的局限性

• 响应速度慢：分立元件的信号链冗长（如滤波延迟、软件算法耗时），导致功率检测延迟。

• 精度不足：采样电路易受温漂、噪声干扰，影响测量一致性。

• 保护滞后：IGBT在过流或浪涌时可能因响应不及时而烧毁IGBT。

• 动态调节能力弱：功率调整依赖MCU的PWM输出，但传统方案的反馈延迟会导致加热波动，影响烹饪效果。



基于HLW8012的计量方案描述

        由于电磁炉是采用这种磁场感应电流的加热原理，它的关键元器件是大功率IGBT高速交替开关，IGBT的保护是电磁炉的重点和难点，针对电磁炉工作过程中，遇到任何情况都要快速保护。

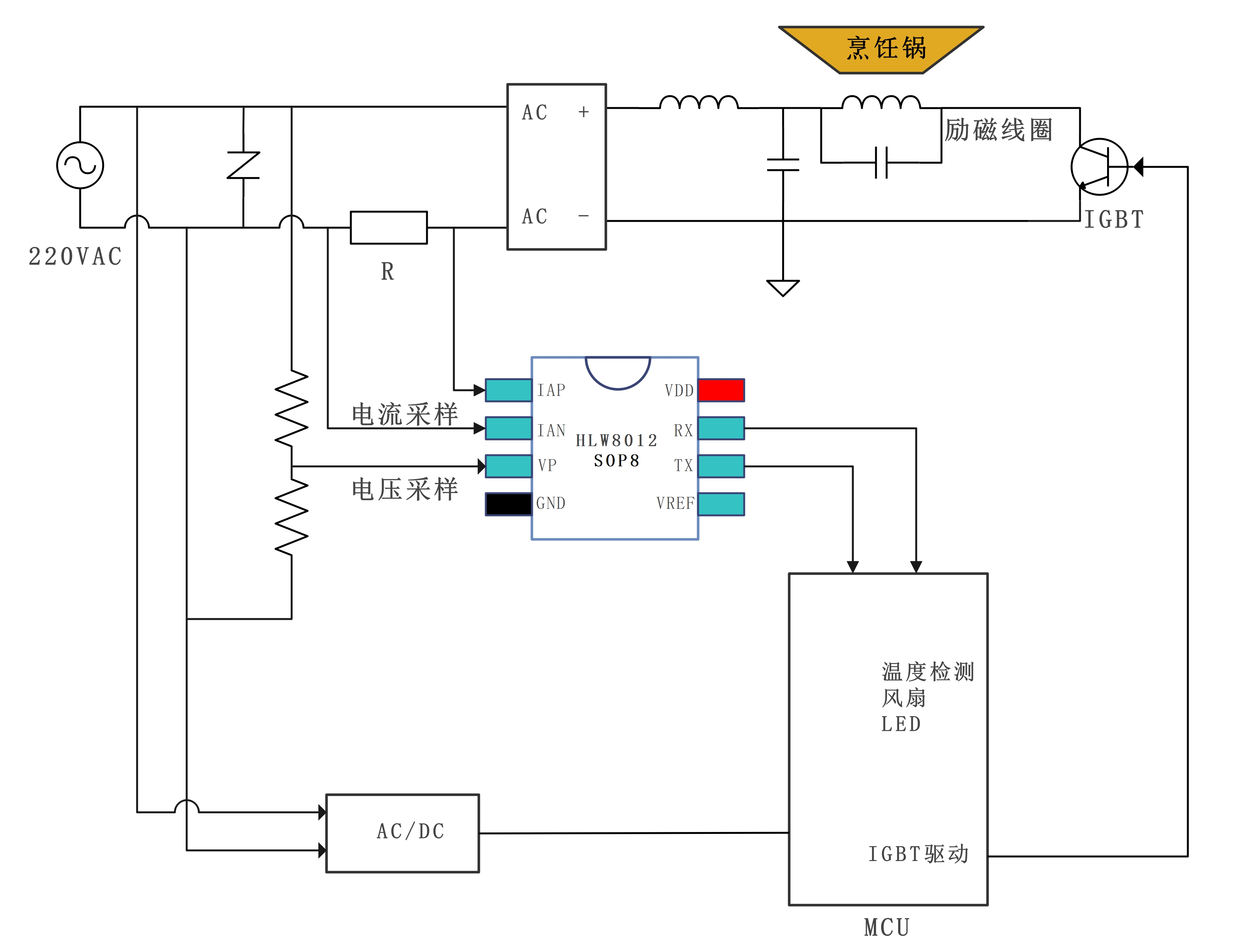

        为解决传统方案的瓶颈，采用HLW8012电能计量芯片对电磁炉的功率管理模块进行升级，带来以下核心优势：

1. 更快的测量功率、电压和电流

        HLW8012是一种高精度电能计量芯片，能够快速、准确地测量功率、电压和电流。相比传统方案，HLW8012的响应速度更快，可以在极短的时间内完成测量，从而提高系统的实时性和精度。

2. 防止IGBT器件的损坏

        当电网电压突变或锅具离导致谐振异常时，HLW8012可瞬间捕捉过压/过流信号，触发IGBT关断，避免器件击穿（IGBT炸机多因反压保护延迟），由于HLW8012能够快速响应，可以在IGBT电流过大或电压过高时及时发出保护信号，从而防止IGBT器件的损坏。这一点在电磁炉这种大功率设备中尤为重要，可以有效提高设备的可靠性和使用寿命。

3. 及时调整发热器件的功率，使加热更稳定

        HLW8012的快速测量能力使得电磁炉能够实时监测功率、电压和电流的变化，MCU可实时获取精确的负载状态，并根据这些数据及时调整IGBT的导通时间，从而实现对加热功率的精确控制。这使得加热过程更加稳定，避免了传统方案中因功率波动导致的加热不均现象。

        综上所述，HLW8012方案在电磁炉中的应用，不仅提高了测量的速度和精度，还增强了设备的安全性，使加热过程更加稳定可靠

结语：电能计量芯片驱动的技术革新

        在电磁炉向高功率、智能化和长寿命发展的趋势下，HLW8012为代表的电能计量芯片正成为行业升级的关键引擎。其**高速、高精度、高集成度**的特性，不仅解决了传统方案的痛点，更为电磁炉的能效突破与可靠性提升提供了底层支持。
