1. 1. 测试环境
      1. 整体环境介绍

测试环境	说明
板卡：	成都优数VPX404板卡
主控芯片：	Xilinx xc7z020clg484-2
调试软件：	Vivado 2018.3
代码环境：	Vscode utf-8

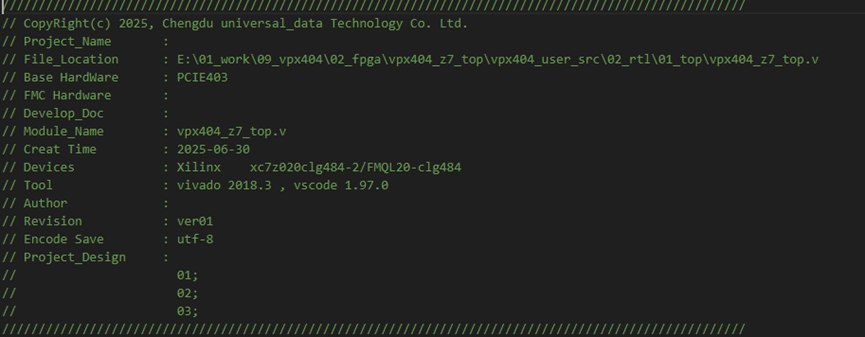

测试工程：	vpx404_z7_top

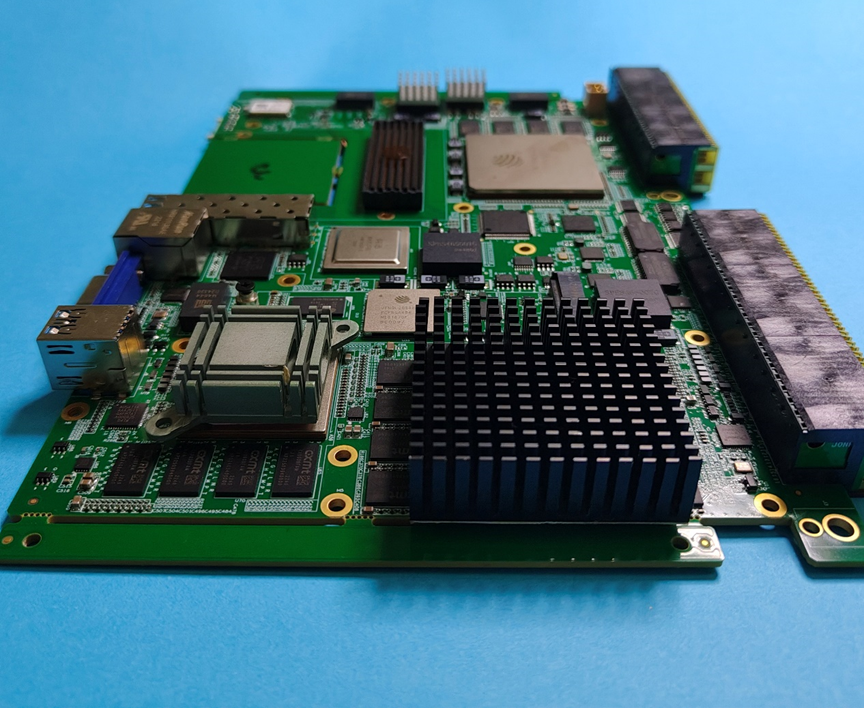

1. 1. 1. 硬件介绍

VPX主控及信号处理模块主要功能是完成数字信号的预处理、通信信号及特定信号 的分析处理，得到处理结果并输出。

VPX主控及信号处理模块主要包含了CPU、FPGA及ZYNQ三大核心处理器，以及网络 交换部分。CPU及FPGA主要负责数字信号的分析处理，网络交换部分则主要实现网络交 换功能，ZYNQ主要负责模块状态监控、上电管理以及程序远程更新等。

模块尺寸为标准的6U的VPX模块，其宽度为5HP。

1. 1. 硬件设计介绍

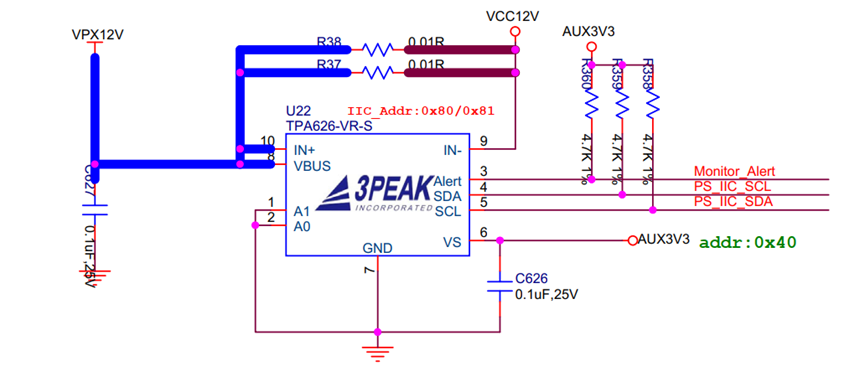

在ZYNQ的后端挂载了一颗电压监控芯片，该芯片是一款数字电流检测放大器，具有 I2C 和 SMBus 兼容接口。它在电源总线上执行两项测量：在IN和IN-引脚处测量流过分流电阻器的负载电流产生的差分分联电压。电源总线电压在VBUS引脚处测量。电源排序没有特殊要求，因为电源和输入电压彼此独立。

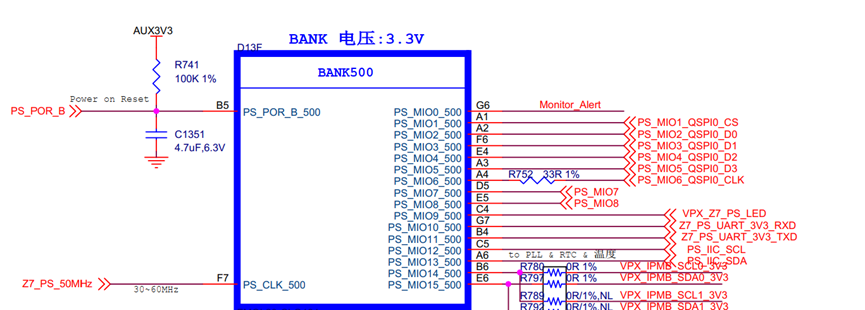

TPA626使用ZYNQ的MIO12，13的一组IIC来驱动，IIC地址由芯片的[A1：A0]来控制，当前板卡的IIC地址为0x40。

1. 1. 芯片手册

TPA626 是一款数字电流检测放大器，具有 I2C 和 SMBus 兼容接口。它在电源总线上执行两项测量：在IN和IN-引脚处测量流过分流电阻器的负载电流产生的差分分联电压。电源总线电压在VBUS引脚处测量。电源排序没有特殊要求，因为电源和输入电压彼此独立。

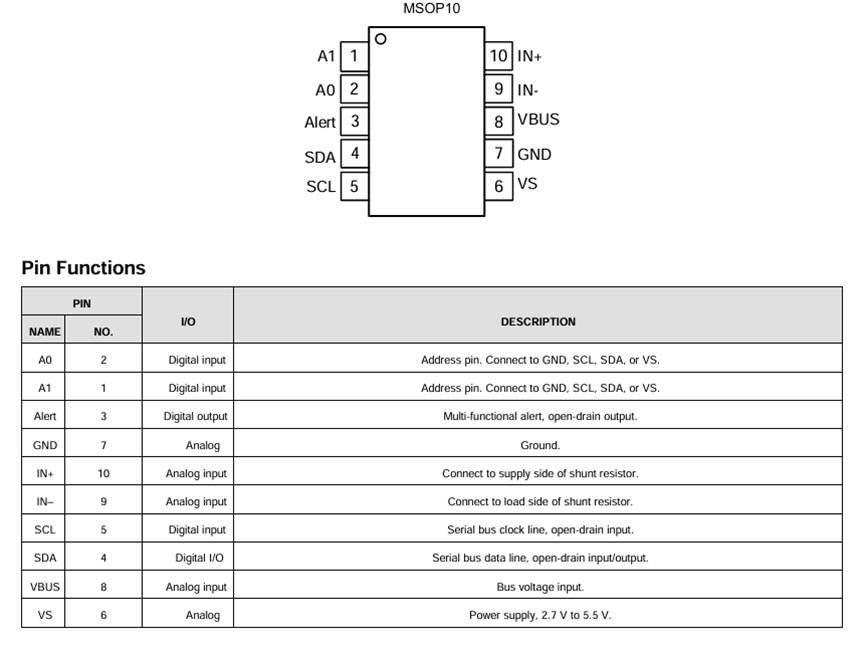

1. 1. 1. 管脚

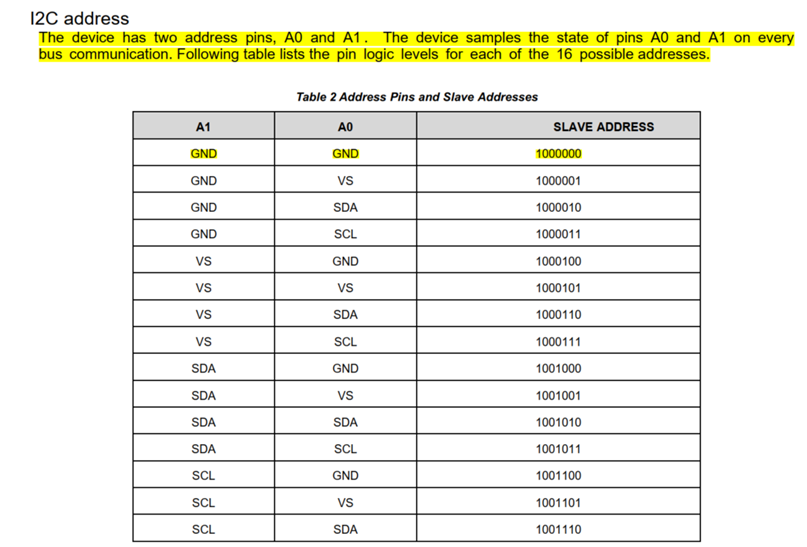

1. 1. 1. IIC地址

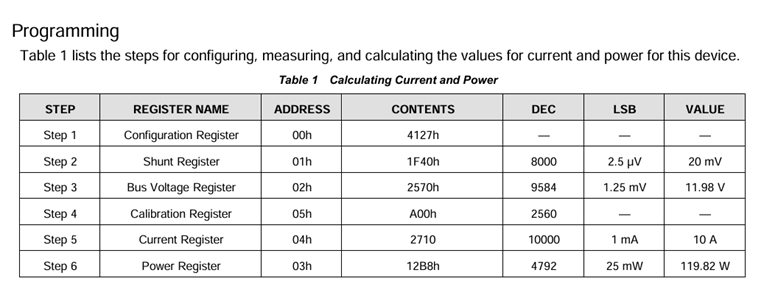

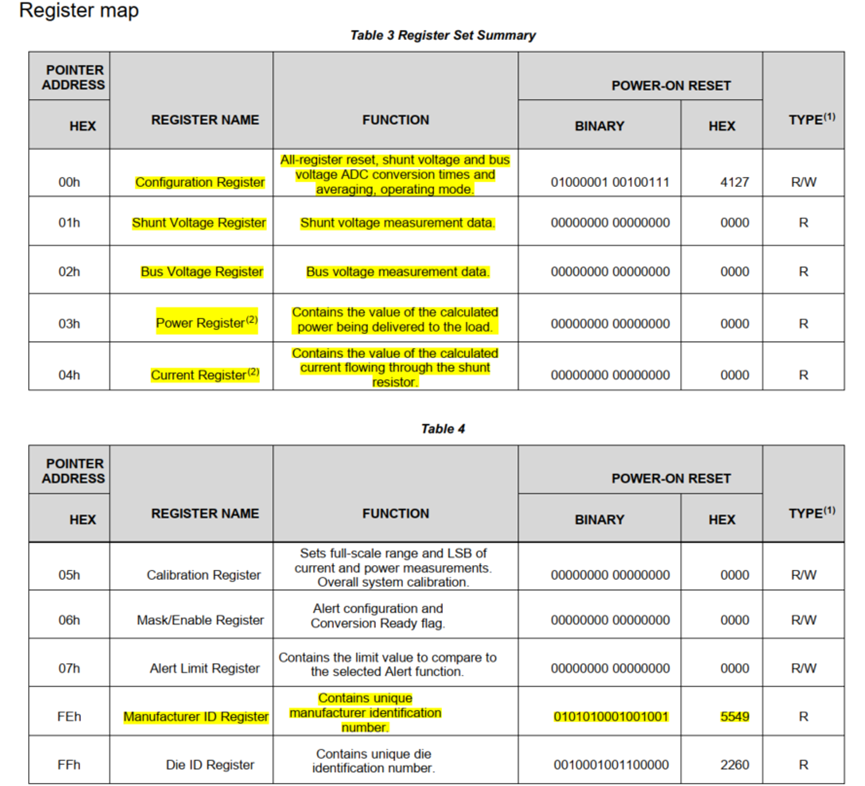

1. 1. 1. 编程寄存器

1；配置寄存器：地址0x00，功能：全寄存器复位、分流电压和总线电压ADC转换时间和平均、工作模式。

2；分流电压寄存器：地址0x01，功能：分流电压测量数据

3；总线电压寄存器：地址0x02；功能：总线电压测量数据

4；功率寄存器：地址0x03；功能：包含输送到负载的计算功率的值。

5；电流寄存器：地址0x04 ；功能：包含流过分流电阻器的计算电流的值。

1. 1. TPA626驱动

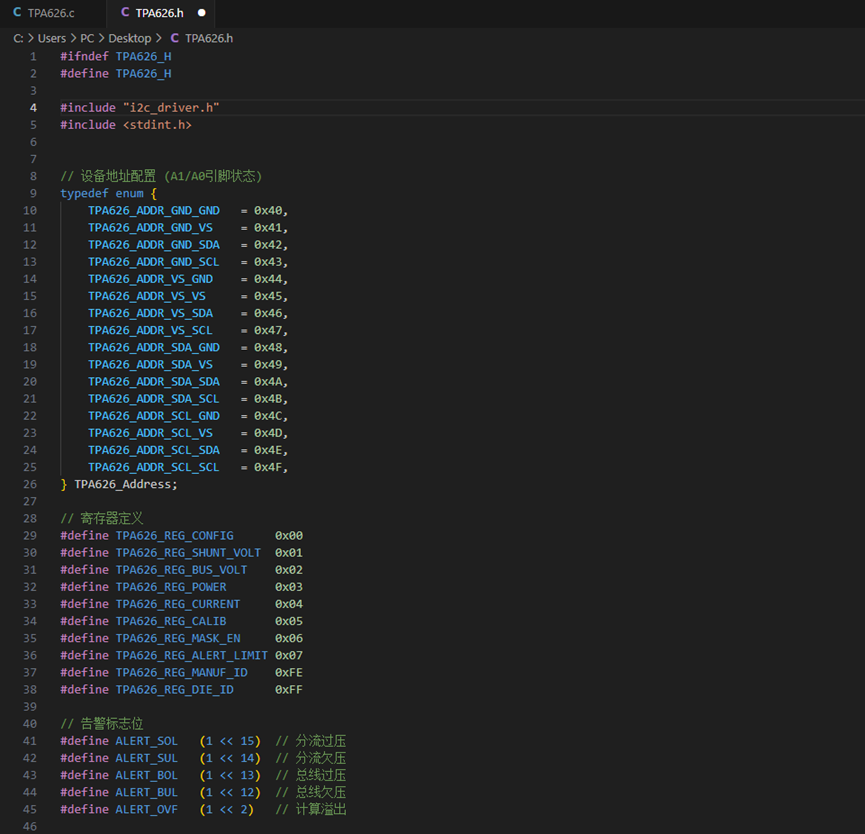

      1. 头文件

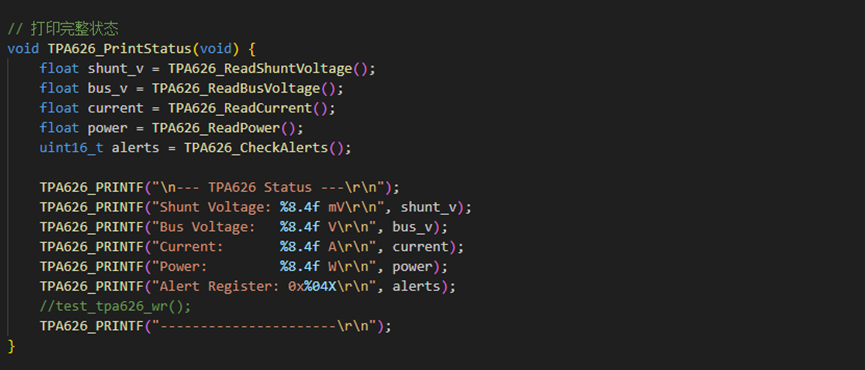

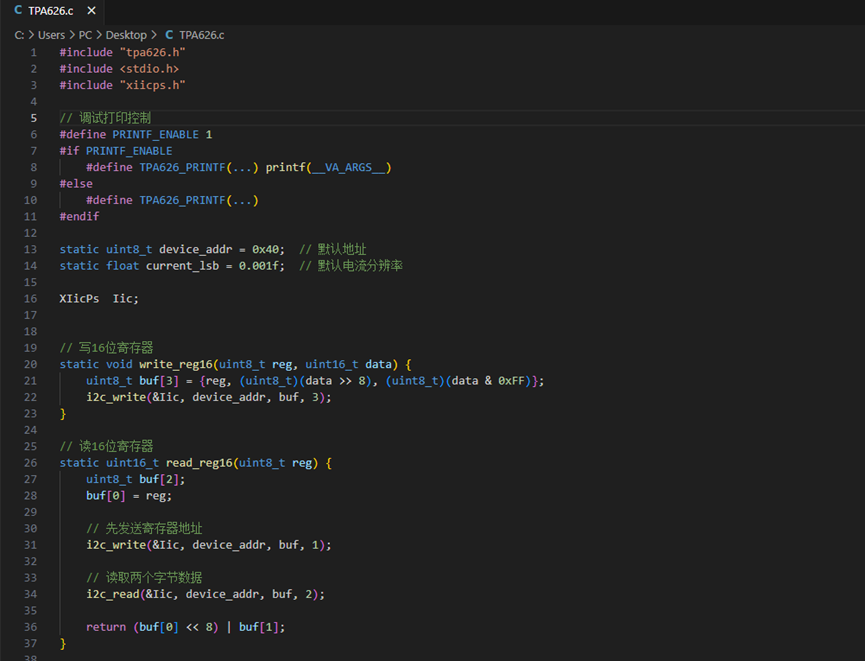

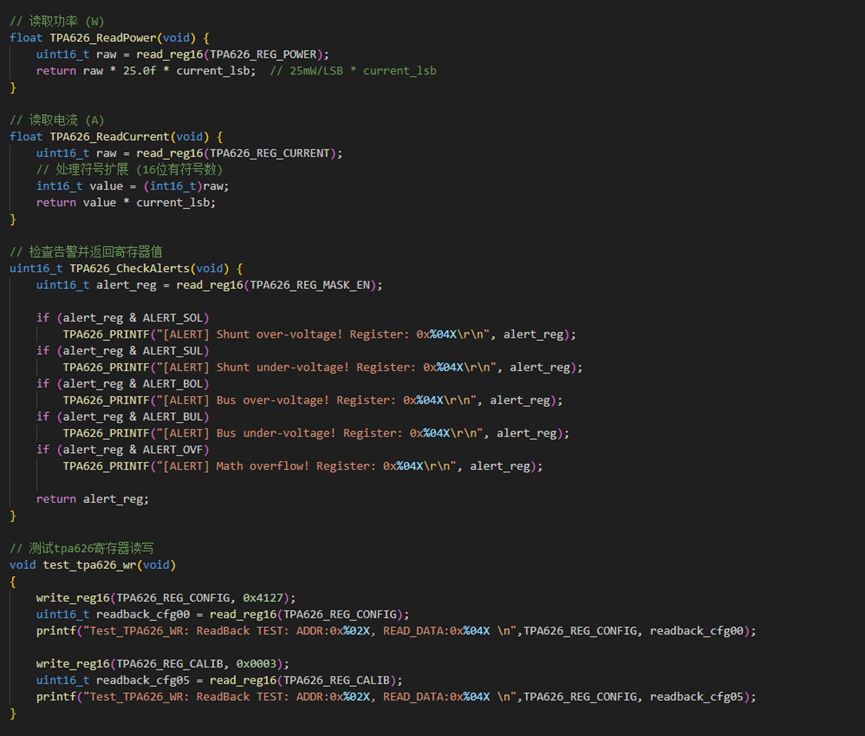

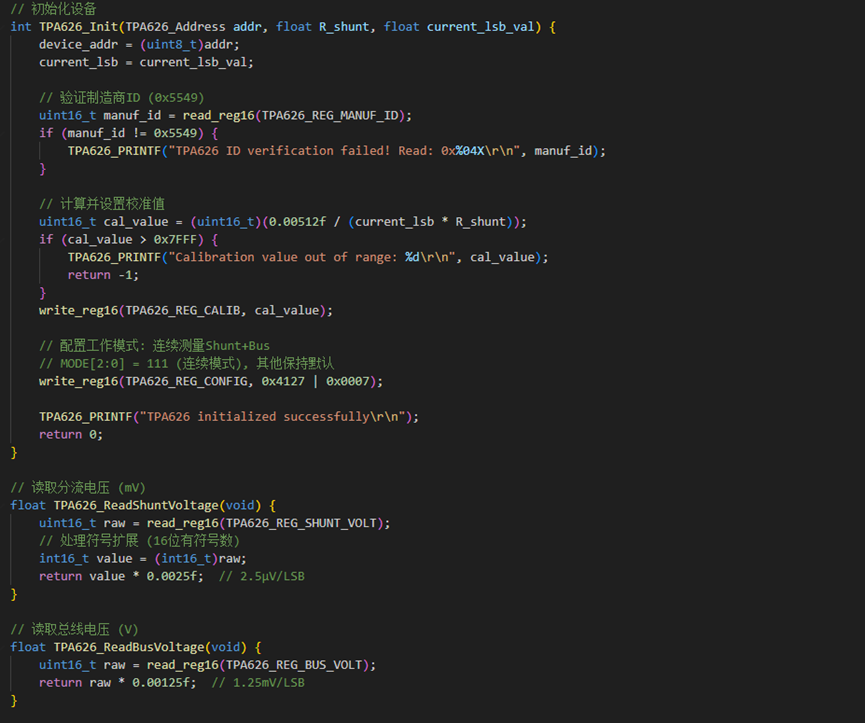

1. 1. 1. 源文件
