DP4330A 是一款超低功耗、高集成度、高性能、适用于 Sub-1GHz 频段无线应用的射频收 发 器。它具有 1.8V - 3.6V 较宽的输入电压范围，最大发射功率可达到 20dBm，最低灵敏度可达- 120dBm。它支持 OOK 、(G)FSK 等多种调制方式，以及多种数据包格式和编解码 方式，可以灵活 的满足各类低功耗、自组网应用的需求。

       DP4330A 主要由发射机、接收机、数字基带、电源管理模块、频率合成模块等主要单元组成，是一款数模混合设计的一体化收发机。

芯片特性如下：

工作模式： 独立射频收发芯片，通过 SPI 接口与主控芯片通信

频率范围： 240 - 960 MHz

发射功率： 最大 20 dBm

 接收灵敏度： - 120 dBm @ 1.2kbps / 433.92MHz

码率范围： 0.5 - 300kbps (速率可配)

 调制方式： OOK ，(G)FSK ，(G)MSK

工作电压： 1.8V - 3.6V

l 工作电流：

Ø   发射电流: 75mA @ +20dBm@433.92 MHz@FSK

                       24mA @ +13dBm@433.92 MHz@FSK

Ø 接收电流 ：8.3mA @ 433.92 MHz@FSK@（高灵敏度）

                       7.8mA @ 433.92 MHz@FSK@（低功耗）

l 睡眠电流：  300 nA ，深度睡眠

                      800 nA ，普通睡眠

l 特色功能：

支持直通模式和包模式，可配置包 处理机制及 64-Byte FIFO

 支持前向纠错 (FEC) ，数据白化编 解码 (Data Whitening)

支持自动频率校准 (AFC)

 支持空闲信道评估 (CCA)

支持 MESH 自组网应用

 支持跳频应用

l 符合 FCC/ETSI 标准、RoHS 标准

l QFN16 封装

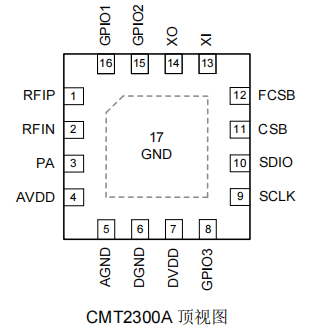

该芯片的引脚定义与CMT2300引脚定义差异如下：



DP4330A软件配置方面兼容CXX2300这款芯片；如果需要很多的资料和样品，可以联系我：一三路三二路五八三九一
