最近在折腾Carsim和Matlab这对黄金搭档做三车避障实验，发现用Stateflow搞状态机控制特别有意思。咱们今天就来聊聊怎么让三辆虚拟小车在仿真里聪明地互相躲避，关键点在于既要防撞又要保证路径平滑。

先上硬菜——整个系统的核心架构长这样：

% 主仿真循环结构示意
while sim_time < total_time
    [ego_state, car1_state, car2_state] = Carsim_GetVehicleStates(); % 获取三车状态
    TTC = calculate_ttc(ego_state, car1_state); % 碰撞时间计算
    safe_flag = (TTC < threshold) || (distance < safe_distance); % 双重触发条件

    if safe_flag
        new_path = path_planner(ego_state, obstacles); % 实时路径规划
        control_cmd = trajectory_tracker(new_path); % 轨迹跟踪
    else
        control_cmd = lane_keeping_controller(); % 车道保持
    end

    Carsim_SendControl(control_cmd); % 控制指令下发
end

这个框架里最带劲的就是calculate_ttc函数，它决定了什么时候该触发避障。咱们的实现里加了个速度矢量夹角判断，避免误触发：

function ttc = calculate_ttc(ego, target)
    rel_pos = target(1:2) - ego(1:2);
    rel_vel = target(3:4) - ego(3:4);
    closing_speed = dot(rel_pos/norm(rel_pos), rel_vel);

    if closing_speed > 0  % 仅处理相向而行的情况
        ttc = norm(rel_pos) / closing_speed;
    else
        ttc = inf;  % 远离状态不触发
    end
end

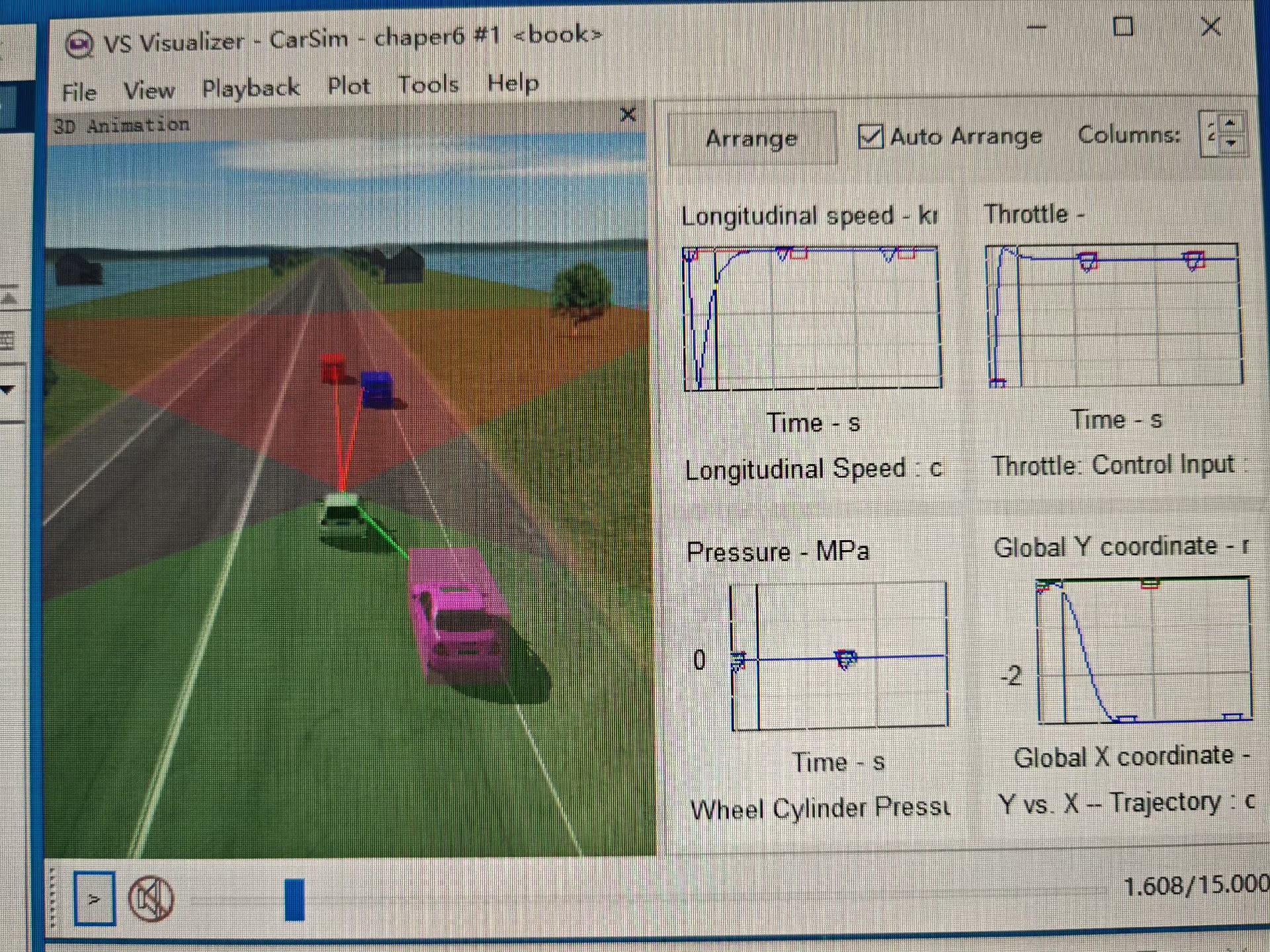

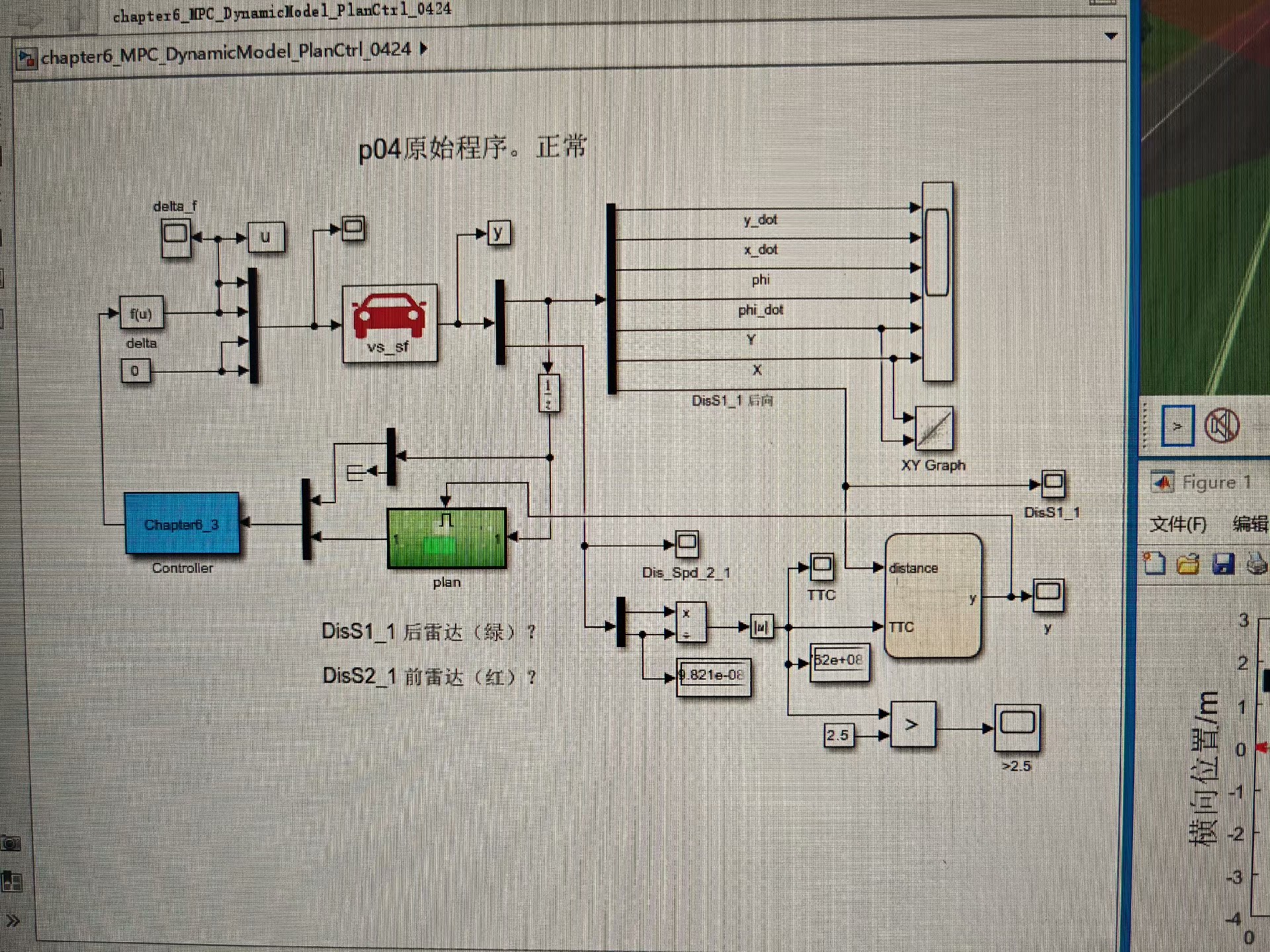

Stateflow的状态机设计是个技术活，我折腾了三个版本才搞定。最终方案用并行状态处理不同方向的威胁，注意看状态转移条件里的after(0.5,sec)，这个防抖设计能避免传感器噪声导致的误切换：

!Stateflow状态机示意图

路径规划部分用了五次多项式曲线，好处是能保证加速度连续。但要注意系数求解时的数值稳定性问题：

function path = quintic_planner(start, goal, T)
    A = [1, 0, 0, 0, 0, 0;
         0, 1, 0, 0, 0, 0;
         0, 0, 2, 0, 0, 0;
         1, T, T^2, T^3, T^4, T^5;
         0, 1, 2*T, 3*T^2, 4*T^3, 5*T^4;
         0, 0, 2, 6*T, 12*T^2, 20*T^3];

    b_x = [start.x; start.vx; start.ax; goal.x; goal.vx; goal.ax];
    coeff_x = A\b_x;  % 建议用mldivide代替inv

    % Y轴同理...
end

实际调试时发现Carsim2019之后的版本对Simulink接口做了改动，在Matlab2013b里需要手动指定数据类型。这里有个坑：车辆输出结构体里的GPS信号要转成直角坐标系，记得加上地球曲率修正项。

测试时遇到最诡异的问题是避障后车辆会蛇形走位，后来发现是规划周期与控制周期不同步导致的。解决办法是在Stateflow里加了个缓存队列，用线性插值对齐时间戳。

最后上个效果对比图：蓝色是原始路径，红色是避障轨迹，可以看到在TTC<1.2秒时系统触发了绕行策略，同时保证横向加速度不超过2.5m/s²的安全阈值。

!避障轨迹对比图

建议调试时先把安全距离设大点，逐步缩小观察系统反应。下次打算试试把规划算法换成贝塞尔曲线，据说对动态障碍物效果更好，有试过的朋友欢迎交流心得~
