PL3563C高性能电流模PWM控制芯片 （典型应用电路）专为小功率开关电源设计
·
PL3563C 低成本、高性能电流模 PWM 控制芯片，采用 SOT23-6 封装，适用于小功率开关电源，主打低功耗与高集成度，可直接替代 OB2281、OB2263 等型号。
应用场景:手机 / 锂电池 / 数码相机充电器,机顶盒电源、电源适配器,LED 驱动、消费类备用电源,反激式开关电源（副边反馈架构)。

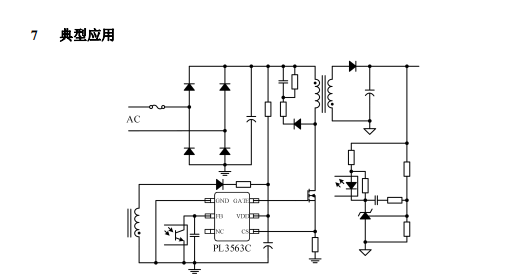

典型应用电路：
系统上电时，母线电压通过启动电阻对 VDD 引脚充电，达到开启阈值后芯片开始工作，控制功率 MOS 管的导通与关断，实现电能转换与传输。在设计应用电路时，需根据具体应用场景和要求，对变压器参数、反馈电路参数等进行优化设计。

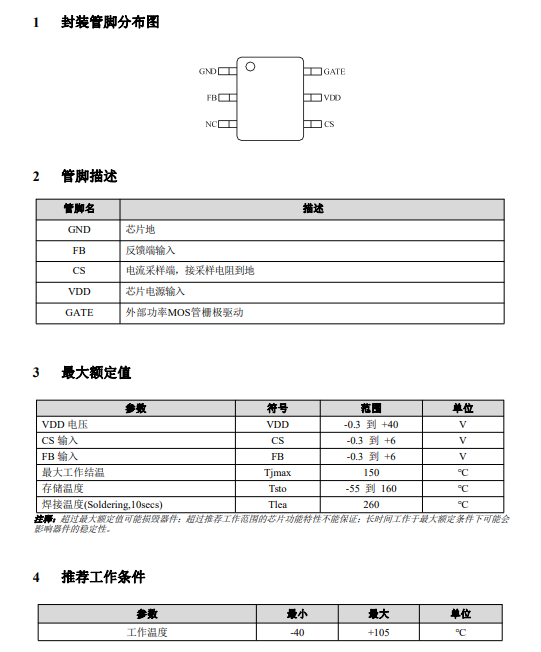

管脚分布图：

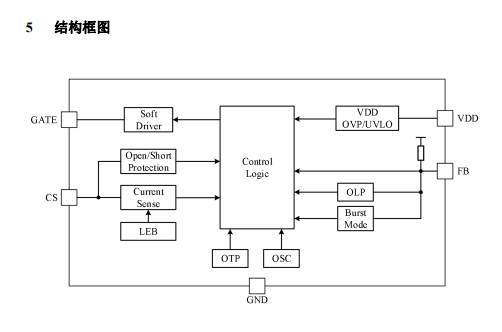

结构框图：
