区分W5500、DP83848、LAN8720芯片
本文介绍了网络通信芯片的基础知识及选型对比。首先概述了OSI模型中的物理层(PHY)和数据链路层(MAC)功能，PHY负责比特与电信号转换，MAC处理以太网帧与比特流。接着对比了三款芯片：W5500集成MAC+PHY+硬件TCP/IP，适合快速开发；DP83848是纯PHY芯片，支持MII/RMII；LAN8720是仅支持RMII的纯PHY芯片，具有低功耗优势。目前已完成W5500的移植工作，未来
·
一、预备知识
首先需要先了解OSI七层模型中的物理层和数据链路层。
- PHY（物理层）负责“比特↔电信号”
- MAC（数据链路层的MAC子层）负责“以太网帧↔比特流及介质访问控制”

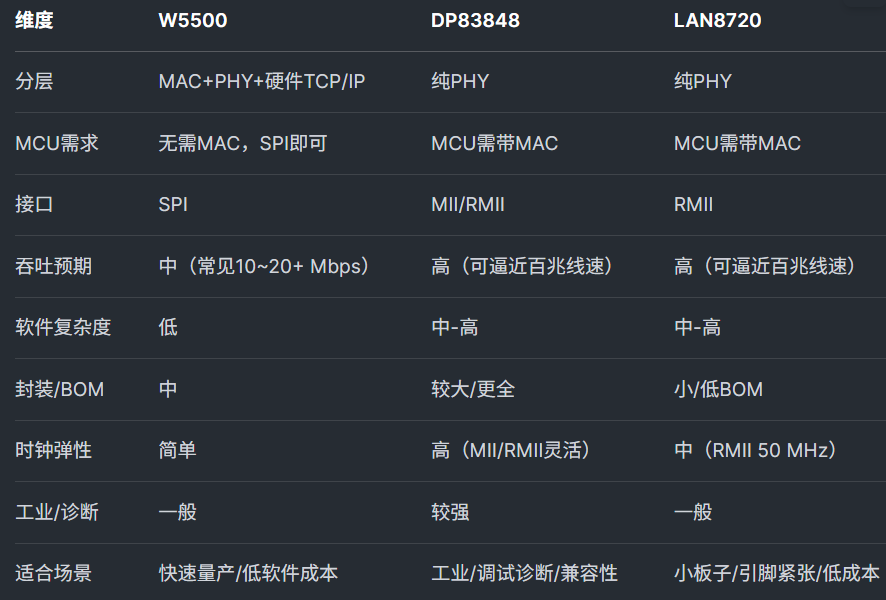

二、芯片定位
- W5500：集成 MAC + PHY + 硬件 TCP/IP。通过 SPI 与 MCU通信，软件开发相对方便，适合需要快速开发和中等吞吐场景。
- DP83848：纯PHY，支持 MII/RMII，需要MCU自带MAC并运行协议栈。
- LAN8720：纯PHY，仅 RMII，小封装、低BOM、功耗低，需要MCU自带MAC并运行协议栈。
三、总结
目前已实现W5500的移植，后续将添加其他芯片。
W5500移植：
文章地址：STM32+W5500移植
