补码的一位乘法（Booth算法）

1. 进行 n 轮加法、移位，最后再多来一次加法
2. 每次加法可能 +0 、+[x]补、+[-x]补
3. 每次移位是“补码的算数右移”
4. 符号位参与运算

在第二个步骤中，需要根据MQ中的最低位、辅助位 来确定加什么：

• 辅助位 - MQ中最低位 = 1时，(ACC)+[x]补
• 辅助位 - MQ中最低位 = 0时，(ACC)+0
• 辅助位 - MQ中最低位 = -1时，(ACC)+[-x]补

手算模拟

例题

设机器字长为5位（含1位符号位，n=4），x = −0.1101，y = +0.1011，采用Booth算法求x·y

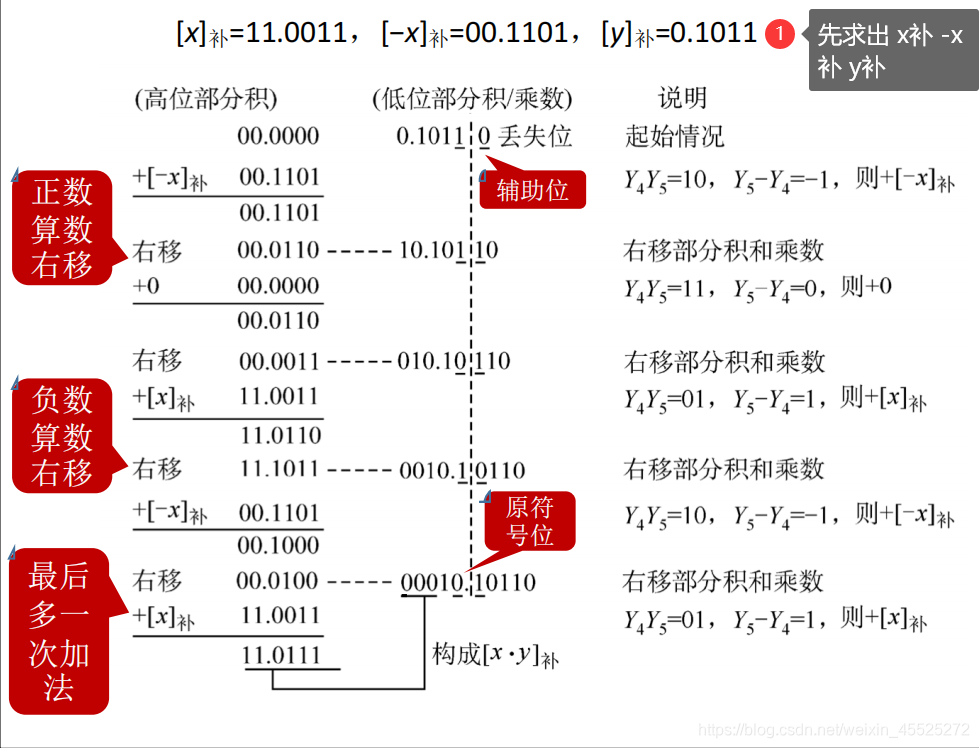

解：手动计算是这样

最后得 [x·y]补 = 11.01110001
即x·y = −0.10001111

做题总结

1. n轮加法、算数右移，加法规则如下：
   辅助位 - MQ中最低位 = 1时，(ACC)+[x]补
   辅助位 - MQ中最低位 = 0时，(ACC)+0
   辅助位 - MQ中最低位 = -1时，(ACC)+[-x]补
2. 补码的算数右移：
   符号位不动，数值位右移，正数右移补0，
   负数右移补1（符号位是啥就补啥）
3. 一般来说，Booth算法的被乘数、部分积采用双符号位补码

原码，补码一位乘法的对比
