升压芯片MAX1771学习（4） ----2020.3.18

知识点：1.某独特的控制方案结合了脉冲频率调制（低电源电流）和脉冲宽度调制（高负载效率）的优点。2.自举电路中，集成电路由输出供电（Vout连接V+），且输入电压范围是2v到Vout。3.在非自举电路中，集成电路由输入电路（V+）供电，以最小的供电电流运行。4.在非自举电路中，使用外反馈电阻时，最小输入电压为3V，当电源电压低于5v时，建议采用自举模式。5.当在非引导模式下使用MAX...

Enoch0813

2034人浏览 · 2020-03-18 10:28:25

Enoch0813 · 2020-03-18 10:28:25 发布

知识点：

1.某独特的控制方案结合了脉冲频率调制（低电源电流）和脉冲宽度调制（高负载效率）的优点。

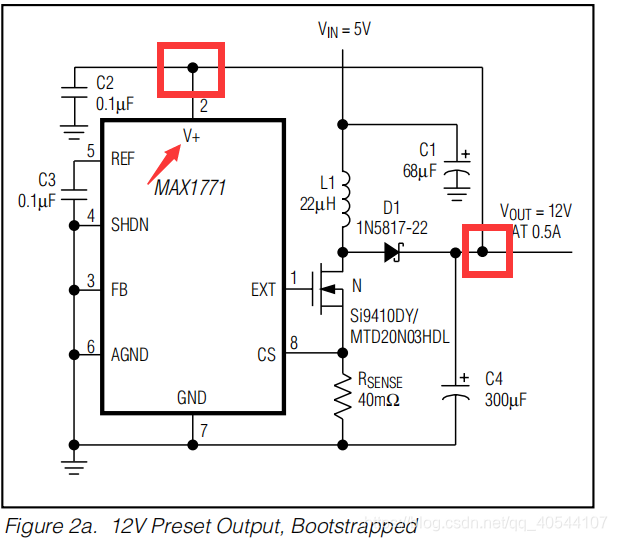

2.自举电路中，集成电路由输出供电（Vout连接V+），且输入电压范围是2v到Vout。
在这里插入图片描述

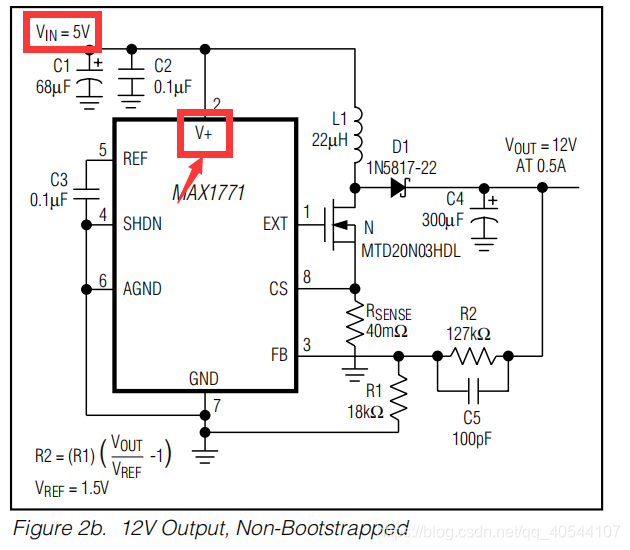

3.在非自举电路中，集成电路由输入电路（V+）供电，以最小的供电电流运行。
在这里插入图片描述
4.在非自举电路中，使用外反馈电阻时，最小输入电压为3V，当电源电压低于5v时，建议采用自举模式。

5.当在非引导模式下使用MAX1771时，没有预设的输出操作，因为V+也是输出电压感应点输出固定操作，外部电阻必须用来设置输出电压。
