作者的话

OP的这套AD2428的原厂A2B开发系统参考设计，已经写了几十篇文章了，最近有兄弟问OP，Master板既然用的是ADAU的DSP，板子上有一颗ADAU1452和一颗ADAU1761，能不能把他单独当做一个DSP评估板来用？所谓一板两吃？ 甚至一板三吃？既能评估A2B系统，又可以当ADAU1452和ADAU1761的开发板来用？

答案是可以，没问题，毫无争议的行，那下面这个系列文章，就来把一板两吃，一板三吃详细的讲一讲。

硬件准备

AD2428WD-EVB开发板

产品链接：https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.11.569c33feKpaKUW&id=696901499299

这块板又叫Master板，采用了ADAU1452+ADAU1761+AD2428的设计，1452作为DSP，1761作为Codec，AD2428作为A2B接口传输芯片。

在后面的文字中，我会把这个板称之为D板。再次注意，非常重要，Master板叫D板，后面只会说D板。

这块板是完全1比1复制ADI原厂的AD2428WD1BZ评估板！

USBi仿真器

产品链接：https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.11.22133150us4oiw&id=38242936768

软件准备

SigmaStudio4.6；SigmaStudio+2.1，准备2个软件都写一写。

硬件环境搭建

进入正题

本章开始，我们讲ADAU1452的基础算法，这个系列就不再把D板当做A2B来开发了，请注意，就讲这颗音频DSP。

ADAU1452是ADI的SigmaDSP系列处理器中很经典的一款，我们用它做过很多音频相关的应用，由于是图形化的编程，开发起来也很容易，现在推出一款他的开发板，哪怕没有一点编程经验的朋友，通过此板也能够迅速入门，开发音频。

SigmaDSP调音的最基本原理

科普性，非专业，新手玩家可以简单看看。

我们说世间万物皆模拟，在我们电子工程师眼里，一切可视，可见，可闻，都可以统称为模拟，声音也是如此。

SigmaDSP作为一个数字音频DSP，是怎么来处理模拟的声音，调整他，改变他，实现我想要的音色？首先需要把模拟的声音，音乐，语音变成数字的010101，这个过程叫模数转换，又称之为 ADC，经过转换后的 010101 的数字组合，进入到我们的 SigmaDSP 数字音频 DSP 中，DSP 就可以对这些 010101 的数字组合进行处理了，再说的通俗彻底一点，就是重新排列组合，拆，拼，凑，这个过程就叫做调音。010101经过分频、EQ，增益，延迟、反馈、混音、混响等算法调整好了，拼拼凑凑重新组合成了新的010101。但是我们人耳是听不到 010101的数字信号的，怎么办？于是又有了数模转换，称之为DAC，把这些新组合而 成的 010101 还原成模拟的声音，再传到我们耳朵里。整个的过程就是如此。

所以你看，具体到 SigmaDSP 中的具体型号，ADAU1452 是怎么实现的呢？模拟音源通过 AD1938 这个具有 AD/DA 功能的 Codec 芯片，进行 ADC 转换，变成 010101 的数字送入
ADAU1452中，ADAU1452 获取了 010101 的数字，通过自带的分频、EQ 等算法模块进行重新排列组合，形成了含有我们想要的音色的数字音频信号，再通过 AD1938 的 DAC 功能转换 成模拟音源，输出到功放、耳机等设备上，让我们听到增加了音效的声音，整个过程就是这样。

我们在以往的开发中，难点就在于算法，怎么样把AD过来的数字信号，用专业的音频算法来做处理，重新排列组合成我想要的音效，难，很难，毫无争议的难。在此我不得不夸一下，ADI现在的这套做法，就是个天才，对于我们普罗大众来说的难，对他来讲，几千人的研发队伍，印度的专门算法中心，就轻松拿捏。他把所有能够提供的音频音效算法，全部都集成到SigmaStudio软件里，封装成了模块，我们只需要点点鼠标，就能调用！你觉得最难的点，他帮你全部完成！

并不是从专业角度的一段讲解，只希望 0 基础选手对此有个感性的认识，再进入我们理性的相对专业的调音开发中来吧。

ADAU1452的直通1

我们从最简单的开始，先做一个直通的例程。先把这个板子弄出声来，这个程序我觉得几分钟就能掌握，你会发现 SigmaDSP 的开发竟然是如此的简单！

还是上一篇的那个例程，只讲了逻辑，没讲怎么实现，虽然实现很简单就是点鼠标的事情，但是对新手来讲，我觉得有必要重新讲一下。

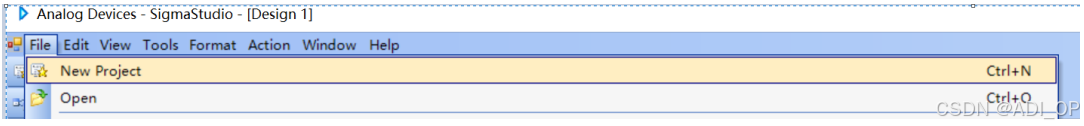

1.硬件按上一篇的说明搭好，软件装好，打开SigmaStudio，新建一个工程；

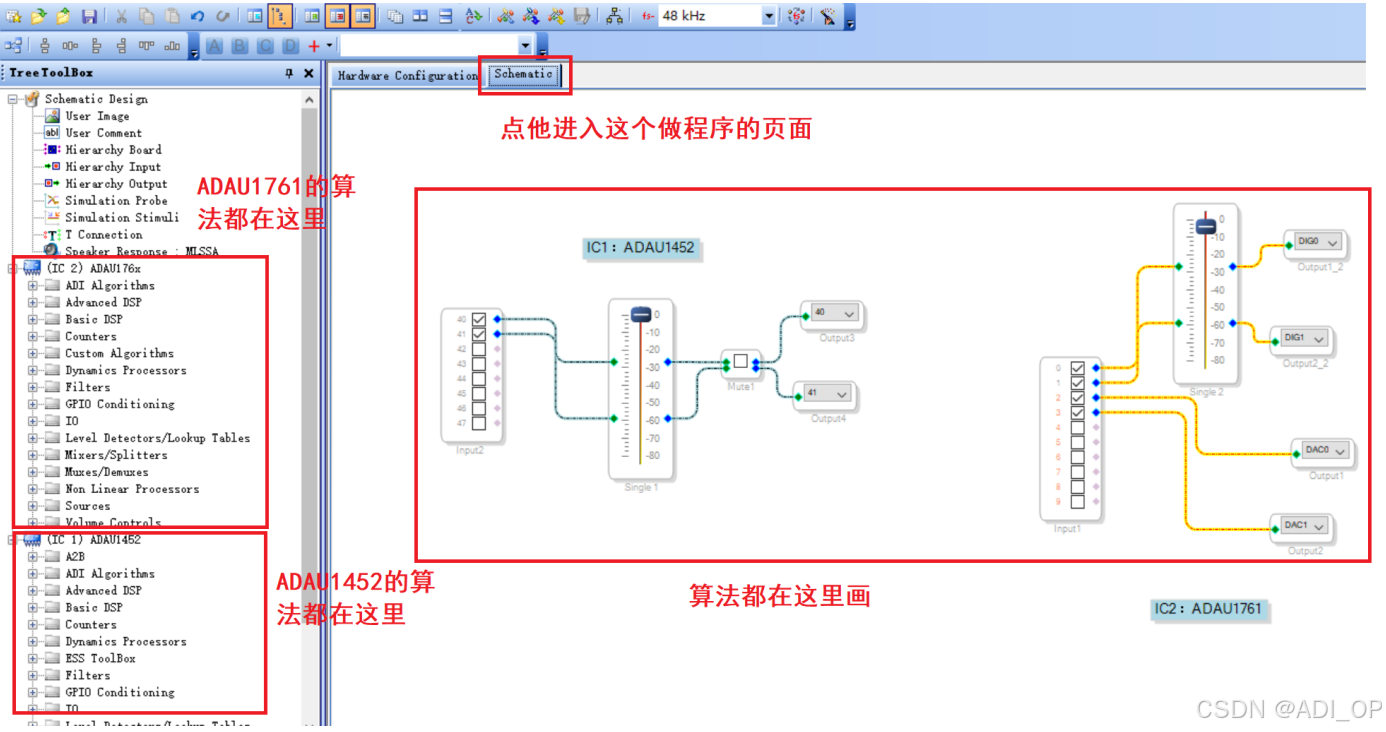

2.做处理器的配置

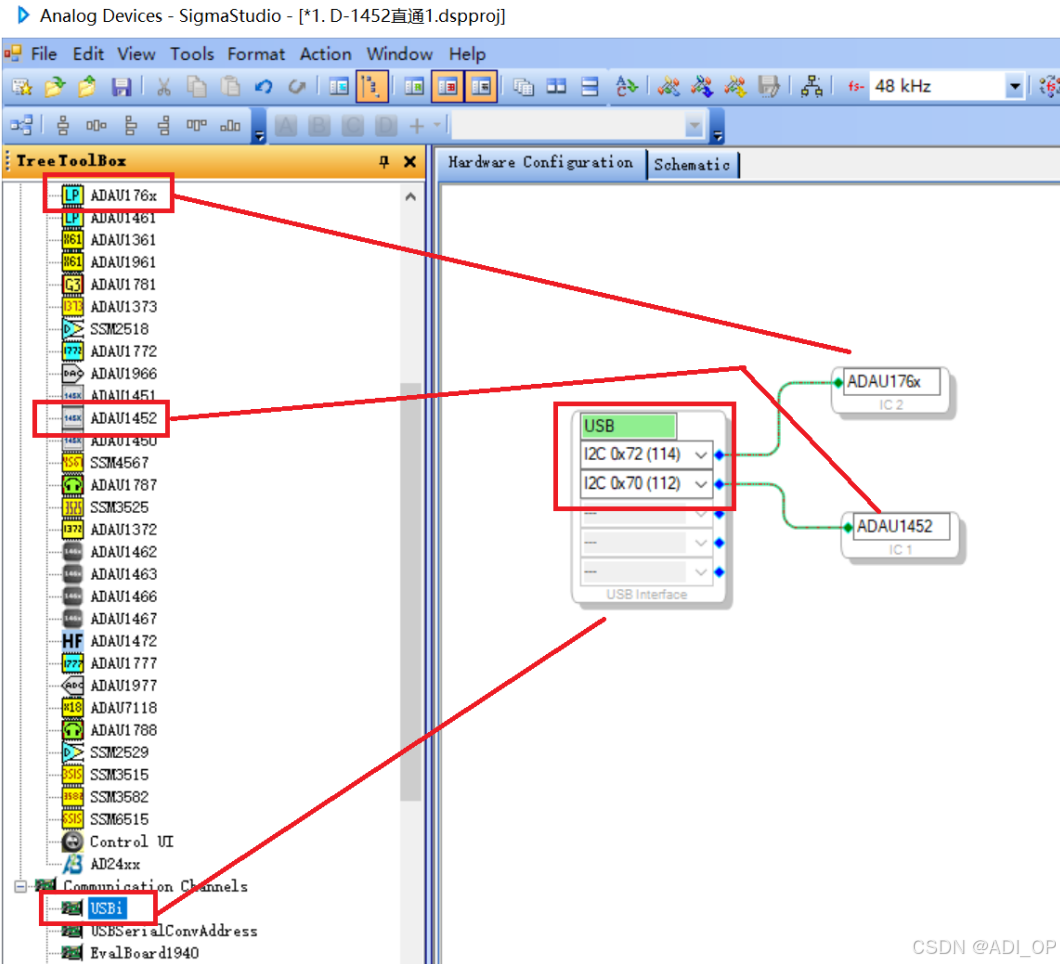

1）看图说话，很简单，用鼠标把USBi拖出来，ADAU176X和ADAU1452一起拖出来；
2）玩连连看的方式，连起来；
3）注意I2C地址的选择，ADAU1761的硬件设计是0x72，ADAU1452的硬件设计是0x70，千万不能选错了，选错了就无法通讯，不能调试；
4）注意USBi是绿色的，就表示USBi仿真器被软件正确的识别了。（红色就是没识别，有问题）

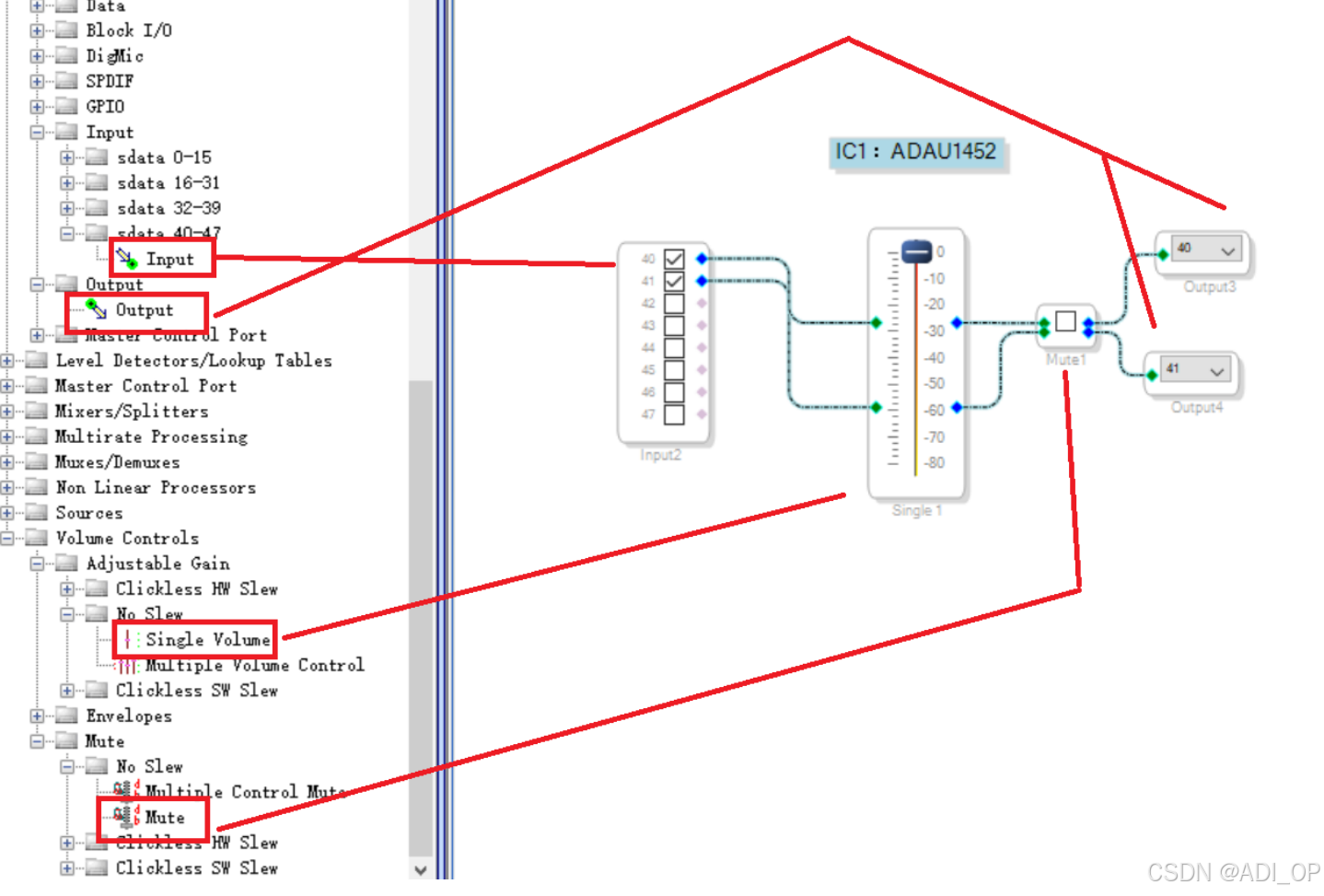

3.ADAU1452做程序

按照下图把输入、输出、音量调节、静音都拖出来，并连线。

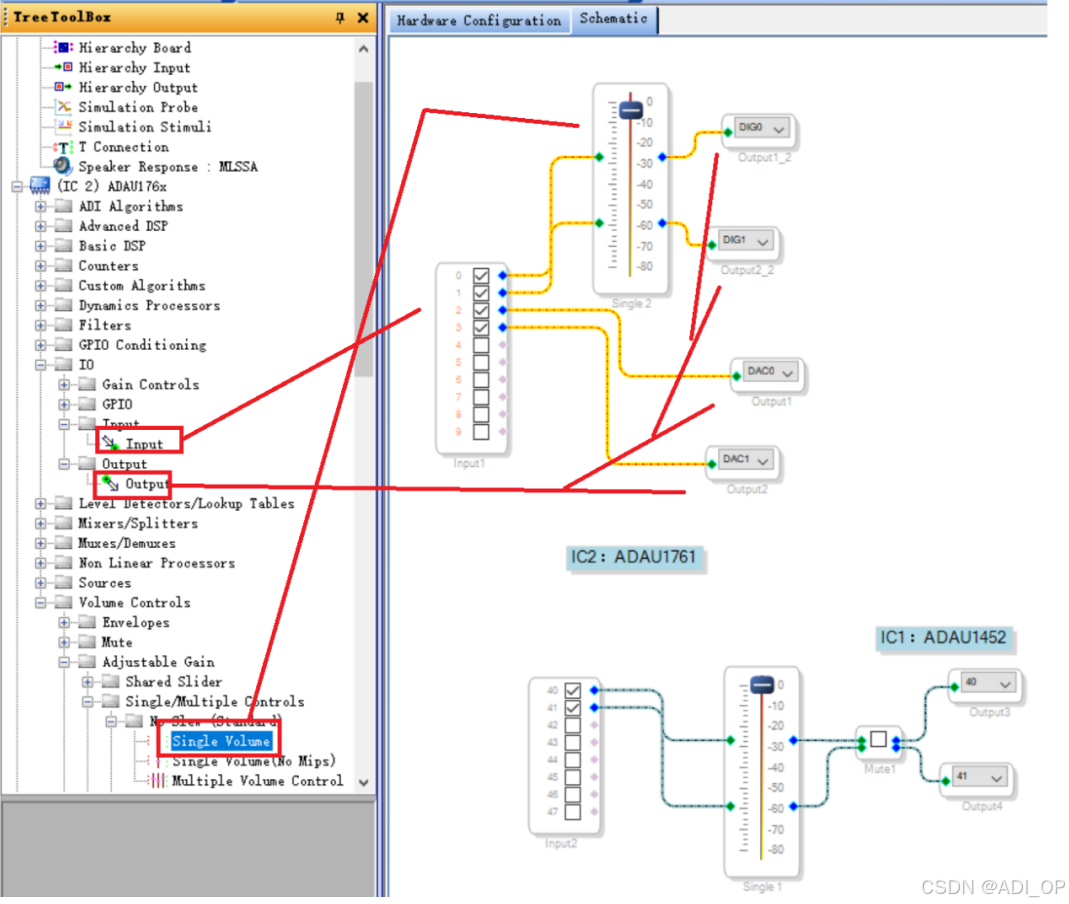

4.ADAU1761做程序

同样是看图说话，把要用的算法模块拖出来，进行连线。

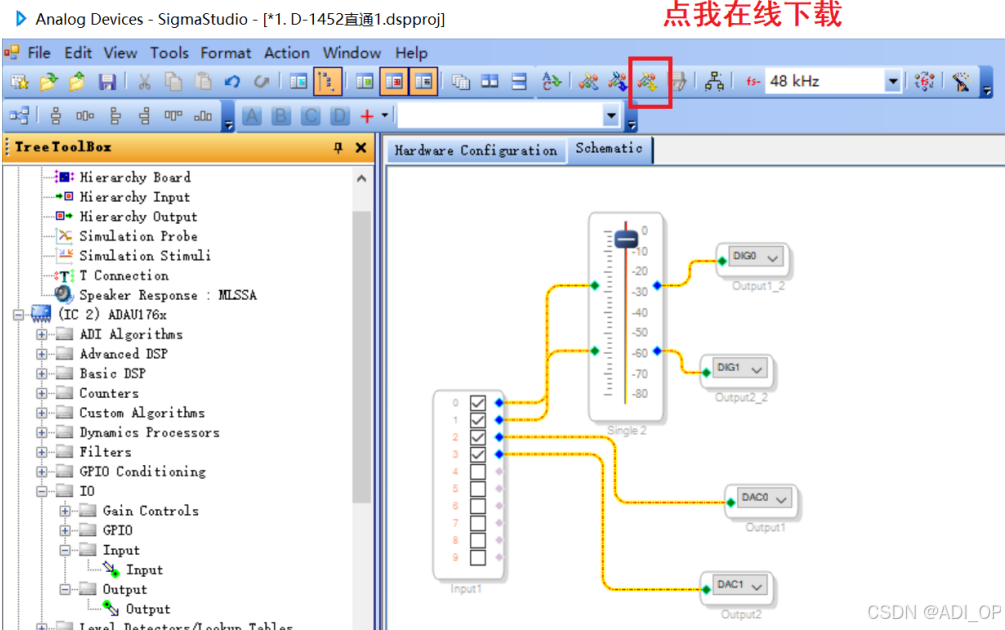

5.点击在线运行程序，程序就下到ADAU1452和ADAU1761的SRAM中运行，得到我们想要的结果。

注意，这里的在线下载是放到DSP的SRAM里运行，断电就没，在线调试我们就是这么干，方便debug。

下一篇就正式讲ADAU1452的各种算法。
