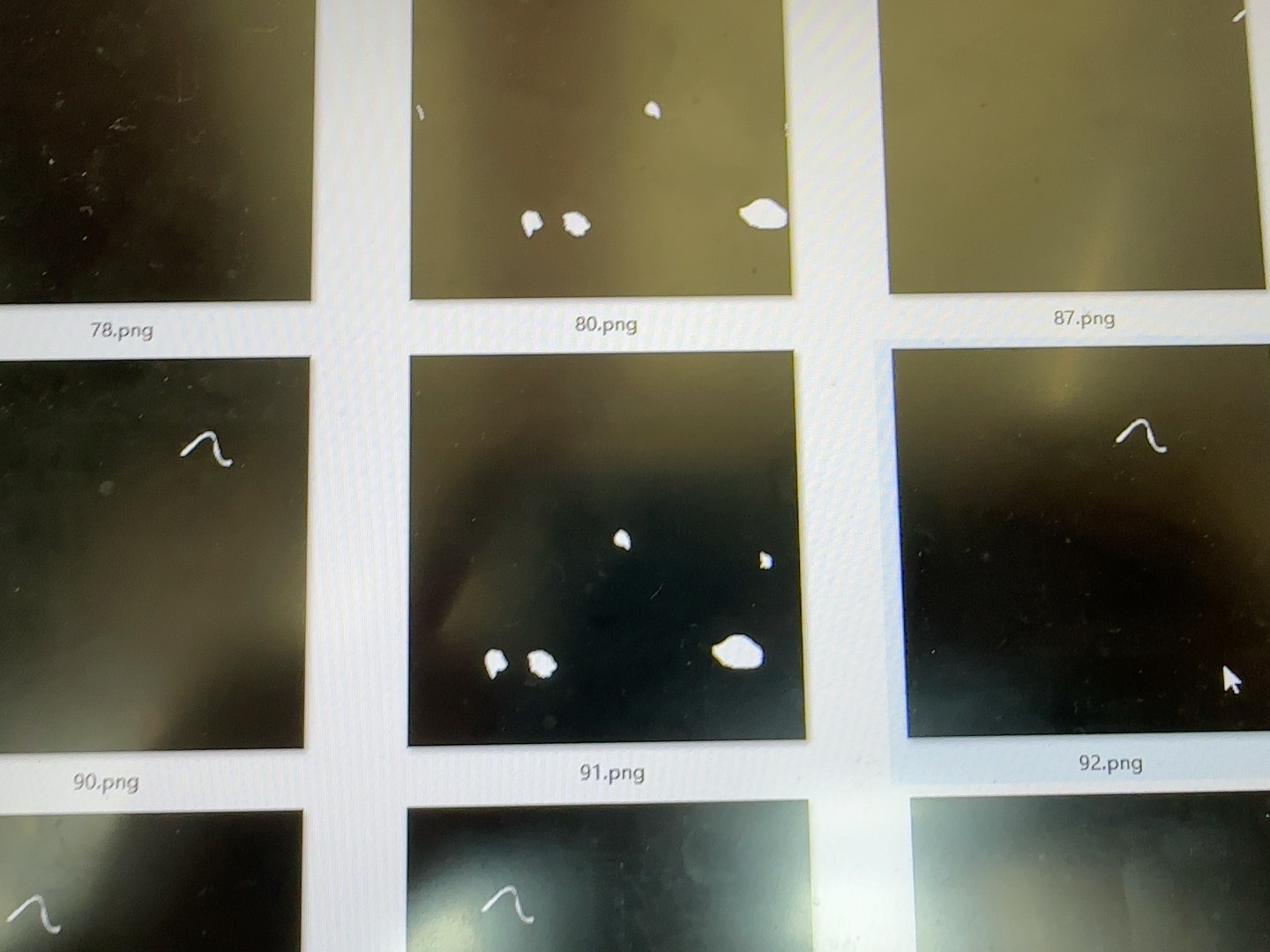

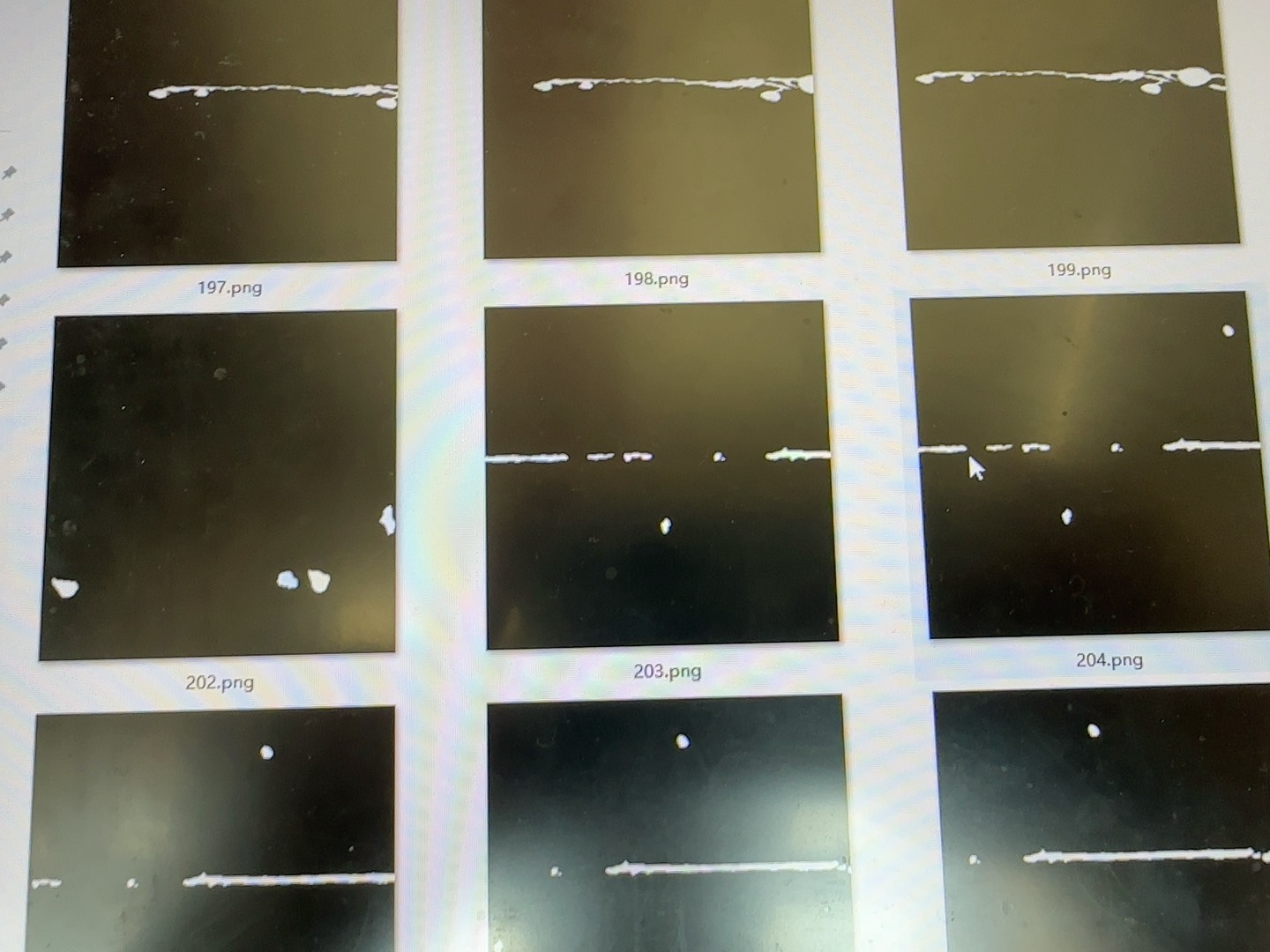

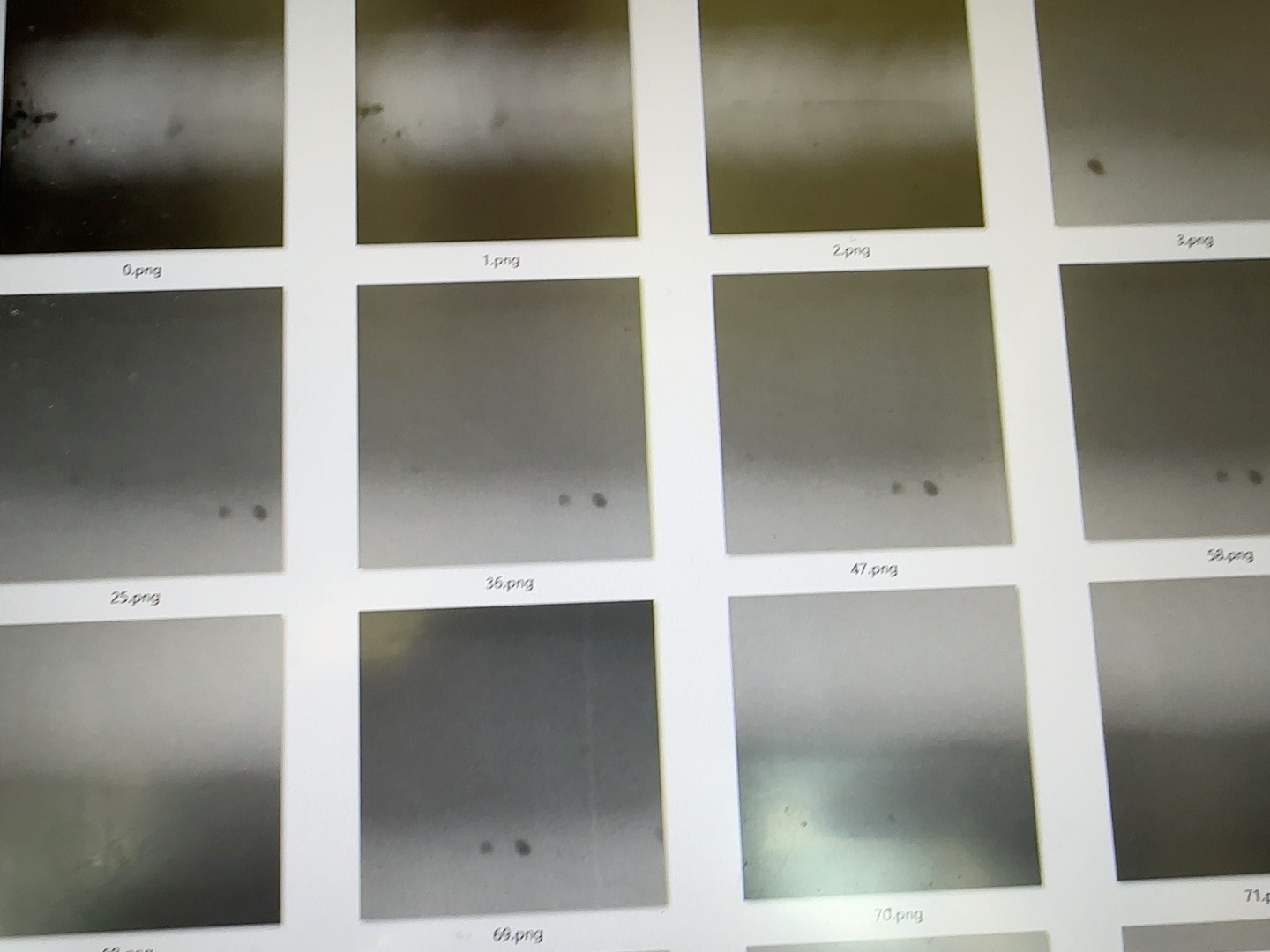

X射线底片焊缝缺陷检测数据集。 3019张，尺寸512×512。 图像分割任务。

最近在研究图像分割相关项目时，接触到了一个很有意思的数据集——X 射线底片焊缝缺陷检测数据集。这个数据集共有 3019 张图像，每张图像的尺寸均为 512×512，主要应用于图像分割任务，旨在准确识别焊缝中的缺陷。

数据集特点

如此规模的数据集对于训练一个相对可靠的图像分割模型来说，是比较合适的。512×512 的图像尺寸，在兼顾细节的同时，也不会让模型处理负担过重。想象一下，如果图像尺寸过小，可能会丢失焊缝缺陷的关键特征；而尺寸过大，不仅占用大量存储空间，模型训练时的计算量也会剧增。

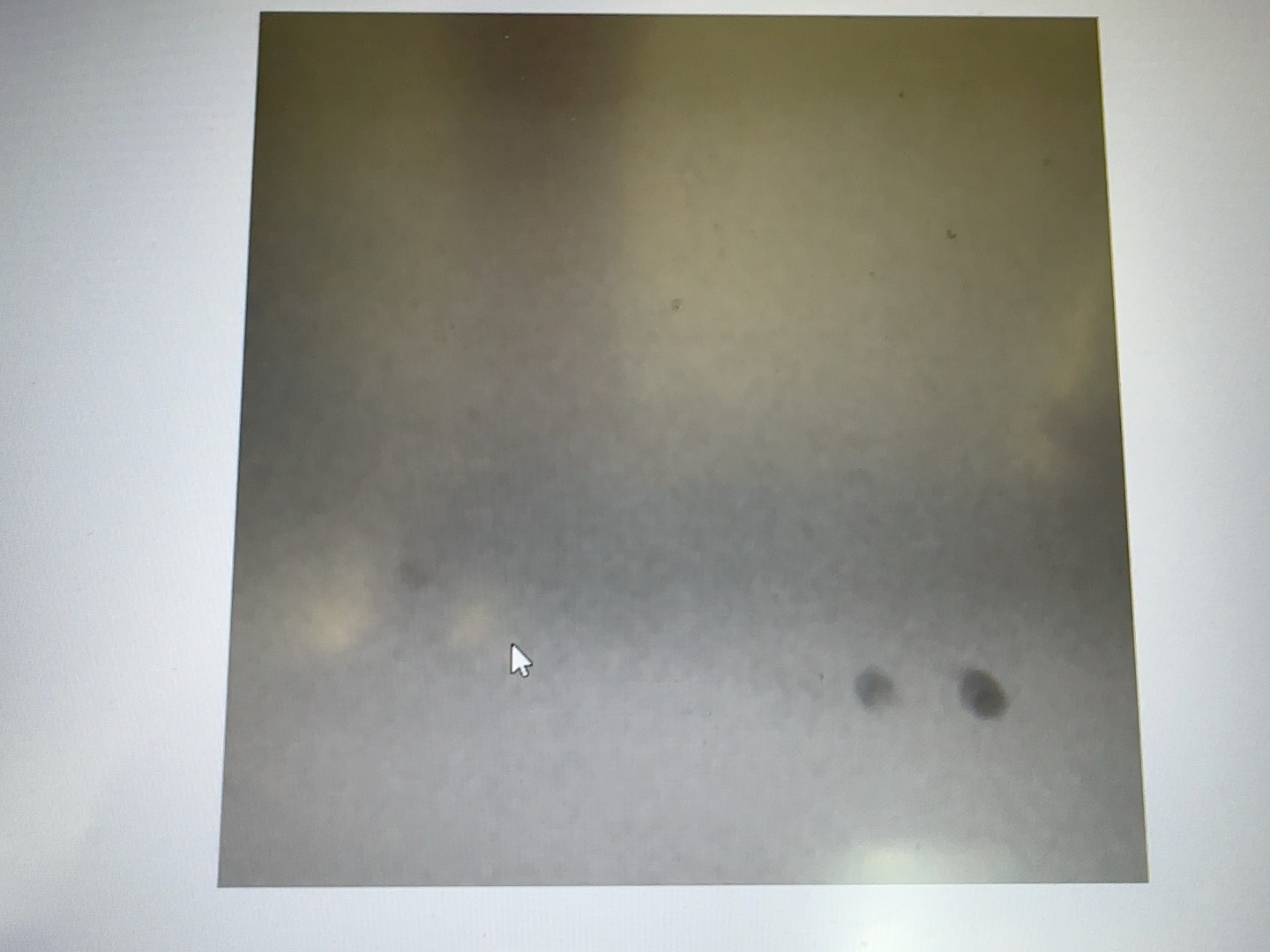

代码实践：初探数据集

下面我们用 Python 和常用的图像处理库 OpenCV 来简单读取一下数据集中的图像，感受一下它的 “模样”。

import cv2
import os

# 数据集所在路径
data_path = 'your_x_ray_dataset_path'

# 读取第一张图像
image_name = os.listdir(data_path)[0]
image_path = os.path.join(data_path, image_name)
image = cv2.imread(image_path)

# 显示图像
cv2.imshow('X - Ray Weld Image', image)
cv2.waitKey(0)
cv2.destroyAllWindows()

在这段代码中，我们首先定义了数据集所在路径 data_path ，你需要将其替换为真实的路径。然后，使用 os.listdir 获取数据集中的所有文件名，并选取第一个文件名。通过 os.path.join 拼接出完整的图像路径，再利用 cv2.imread 读取图像。最后，用 cv2.imshow 显示图像，cv2.waitKey(0) 等待用户按键关闭窗口，cv2.destroyAllWindows() 释放窗口资源。

图像分割任务

既然这是一个图像分割任务的数据集，那我们可以使用深度学习框架 PyTorch 来搭建一个简单的分割模型框架。这里以 U - Net 模型为例，它在生物医学图像分割等领域表现出色，对于焊缝缺陷检测这种图像分割任务，也很值得一试。

import torch
import torch.nn as nn


class DoubleConv(nn.Module):
    def __init__(self, in_channels, out_channels):
        super(DoubleConv, self).__init__()
        self.conv = nn.Sequential(
            nn.Conv2d(in_channels, out_channels, kernel_size=3, padding=1),
            nn.BatchNorm2d(out_channels),
            nn.ReLU(inplace=True),
            nn.Conv2d(out_channels, out_channels, kernel_size=3, padding=1),
            nn.BatchNorm2d(out_channels),
            nn.ReLU(inplace=True)
        )

    def forward(self, x):
        return self.conv(x)


class Down(nn.Module):
    def __init__(self, in_channels, out_channels):
        super(Down, self).__init__()
        self.maxpool_conv = nn.Sequential(
            nn.MaxPool2d(kernel_size=2, stride=2),
            DoubleConv(in_channels, out_channels)
        )

    def forward(self, x):
        return self.maxpool_conv(x)


class Up(nn.Module):
    def __init__(self, in_channels, out_channels, bilinear=True):
        super(Up, self).__init__()
        if bilinear:
            self.up = nn.Upsample(scale_factor=2, mode='bilinear', align_corners=True)
        else:
            self.up = nn.ConvTranspose2d(in_channels // 2, in_channels // 2, kernel_size=2, stride=2)
        self.conv = DoubleConv(in_channels, out_channels)

    def forward(self, x1, x2):
        x1 = self.up(x1)
        diffY = x2.size()[2] - x1.size()[2]
        diffX = x2.size()[3] - x1.size()[3]
        x1 = nn.functional.pad(x1, [diffX // 2, diffX - diffX // 2,
                                     diffY // 2, diffY - diffY // 2])
        x = torch.cat([x2, x1], dim=1)
        return self.conv(x)


class OutConv(nn.Module):
    def __init__(self, in_channels, out_channels):
        super(OutConv, self).__init__()
        self.conv = nn.Conv2d(in_channels, out_channels, kernel_size=1)

    def forward(self, x):
        return self.conv(x)


class UNet(nn.Module):
    def __init__(self, n_channels, n_classes, bilinear=False):
        super(UNet, self).__init__()
        self.n_channels = n_channels
        self.n_classes = n_classes
        self.bilinear = bilinear

        self.inc = DoubleConv(n_channels, 64)
        self.down1 = Down(64, 128)
        self.down2 = Down(128, 256)
        self.down3 = Down(256, 512)
        factor = 2 if bilinear else 1
        self.down4 = Down(512, 1024 // factor)
        self.up1 = Up(1024, 512 // factor, bilinear)
        self.up2 = Up(512, 256 // factor, bilinear)
        self.up3 = Up(256, 128 // factor, bilinear)
        self.up4 = Up(128, 64, bilinear)
        self.outc = OutConv(64, n_classes)

    def forward(self, x):
        x1 = self.inc(x)
        x2 = self.down1(x1)
        x3 = self.down2(x2)
        x4 = self.down3(x3)
        x5 = self.down4(x4)
        x = self.up1(x5, x4)
        x = self.up2(x, x3)
        x = self.up3(x, x2)
        x = self.up4(x, x1)
        logits = self.outc(x)
        return logits

这段 U - Net 模型代码，结构清晰。DoubleConv 模块实现了两次卷积操作，中间加入批归一化和激活函数 ReLU ，有助于提升模型的特征提取能力。Down 模块先进行最大池化下采样，再进入 DoubleConv 进一步提取特征。Up 模块实现上采样，有双线性插值和转置卷积两种方式可选，将上采样后的特征图与下采样路径对应层的特征图拼接后，再经过 DoubleConv 处理。OutConv 最后通过一个卷积层输出分割结果。

在实际应用中，我们还需要对这个数据集进行预处理，如归一化、数据增强等操作，以提升模型的泛化能力。并且要合理划分训练集、验证集和测试集，来评估模型的性能。

X 射线底片焊缝缺陷检测数据集为我们在图像分割领域提供了一个很好的研究对象，通过合理利用这个数据集，结合合适的模型和算法，有望在焊缝缺陷检测方面取得不错的成果。后续我还会继续深入探索这个数据集，和大家分享更多有趣的发现。
