一. Seata

1.1 认识Seata

官方文档：https://seata.apache.org/zh-cn/docs/overview/what-is-seata/

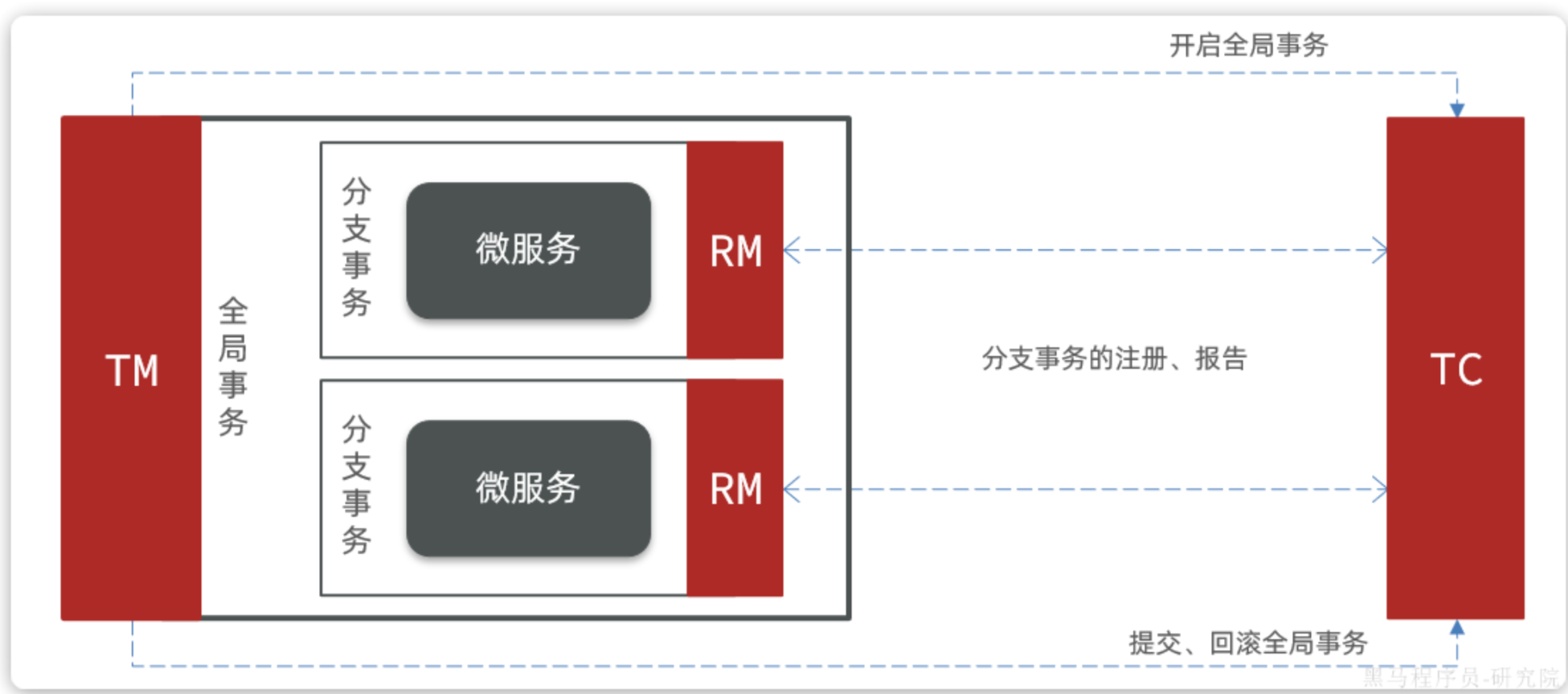

在这里插入图片描述

TC (Transaction Coordinator) - 事务协调者：维护全局和分支事务的状态，协调全局事务提交或回滚。
TM (Transaction Manager) - 事务管理器：定义全局事务的范围、开始全局事务、提交或回滚全局事务。
RM (Resource Manager) - 资源管理器：管理分支事务，与TC交谈以注册分支事务和报告分支事务的状态，并驱动分支事务提交或回滚。

1.2 部署TC服务

导入数据库

CREATE DATABASE IF NOT EXISTS `seata`;
USE `seata`;


CREATE TABLE IF NOT EXISTS `global_table`
(
    `xid`                       VARCHAR(128) NOT NULL,
    `transaction_id`            BIGINT,
    `status`                    TINYINT      NOT NULL,
    `application_id`            VARCHAR(32),
    `transaction_service_group` VARCHAR(32),
    `transaction_name`          VARCHAR(128),
    `timeout`                   INT,
    `begin_time`                BIGINT,
    `application_data`          VARCHAR(2000),
    `gmt_create`                DATETIME,
    `gmt_modified`              DATETIME,
    PRIMARY KEY (`xid`),
    KEY `idx_status_gmt_modified` (`status` , `gmt_modified`),
    KEY `idx_transaction_id` (`transaction_id`)
) ENGINE = InnoDB
  DEFAULT CHARSET = utf8mb4;


CREATE TABLE IF NOT EXISTS `branch_table`
(
    `branch_id`         BIGINT       NOT NULL,
    `xid`               VARCHAR(128) NOT NULL,
    `transaction_id`    BIGINT,
    `resource_group_id` VARCHAR(32),
    `resource_id`       VARCHAR(256),
    `branch_type`       VARCHAR(8),
    `status`            TINYINT,
    `client_id`         VARCHAR(64),
    `application_data`  VARCHAR(2000),
    `gmt_create`        DATETIME(6),
    `gmt_modified`      DATETIME(6),
    PRIMARY KEY (`branch_id`),
    KEY `idx_xid` (`xid`)
) ENGINE = InnoDB
  DEFAULT CHARSET = utf8mb4;


CREATE TABLE IF NOT EXISTS `lock_table`
(
    `row_key`        VARCHAR(128) NOT NULL,
    `xid`            VARCHAR(128),
    `transaction_id` BIGINT,
    `branch_id`      BIGINT       NOT NULL,
    `resource_id`    VARCHAR(256),
    `table_name`     VARCHAR(32),
    `pk`             VARCHAR(36),
    `status`         TINYINT      NOT NULL DEFAULT '0' COMMENT '0:locked ,1:rollbacking',
    `gmt_create`     DATETIME,
    `gmt_modified`   DATETIME,
    PRIMARY KEY (`row_key`),
    KEY `idx_status` (`status`),
    KEY `idx_branch_id` (`branch_id`),
    KEY `idx_xid_and_branch_id` (`xid` , `branch_id`)
) ENGINE = InnoDB
  DEFAULT CHARSET = utf8mb4;

CREATE TABLE IF NOT EXISTS `distributed_lock`
(
    `lock_key`       CHAR(20) NOT NULL,
    `lock_value`     VARCHAR(20) NOT NULL,
    `expire`         BIGINT,
    primary key (`lock_key`)
) ENGINE = InnoDB
  DEFAULT CHARSET = utf8mb4;

INSERT INTO `distributed_lock` (lock_key, lock_value, expire) VALUES ('AsyncCommitting', ' ', 0);
INSERT INTO `distributed_lock` (lock_key, lock_value, expire) VALUES ('RetryCommitting', ' ', 0);
INSERT INTO `distributed_lock` (lock_key, lock_value, expire) VALUES ('RetryRollbacking', ' ', 0);
INSERT INTO `distributed_lock` (lock_key, lock_value, expire) VALUES ('TxTimeoutCheck', ' ', 0);

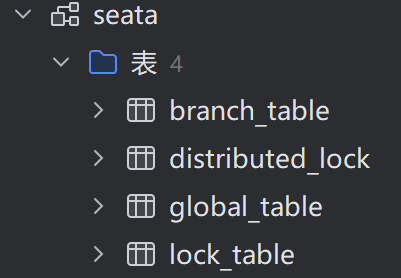

在这里插入图片描述

准备配置文件，上传虚拟机

seate-1.5.2.tar：
在这里插入图片描述

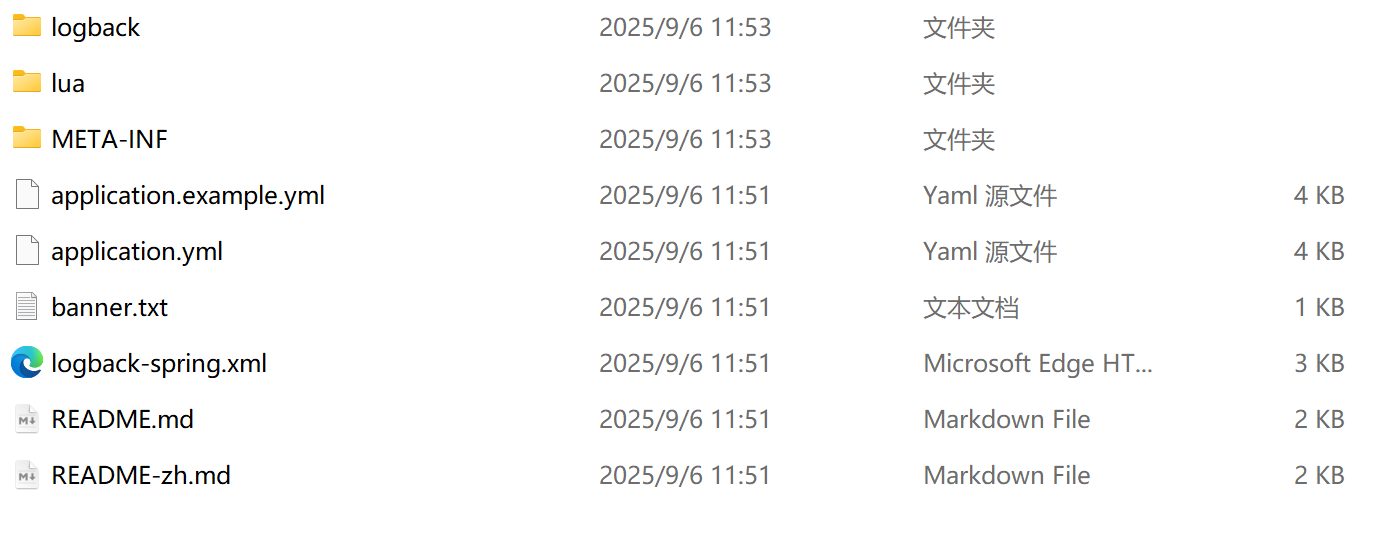

seate：

其中application.yml文件内容为

server:
  port: 7099

spring:
  application:
    name: seata-server

logging:
  config: classpath:logback-spring.xml
  file:
    path: ${user.home}/logs/seata
  # extend:
  #   logstash-appender:
  #     destination: 127.0.0.1:4560
  #   kafka-appender:
  #     bootstrap-servers: 127.0.0.1:9092
  #     topic: logback_to_logstash

console:
  user:
    username: admin
    password: admin

seata:
  config:
    # support: nacos, consul, apollo, zk, etcd3
    type: file
    # nacos:
    #   server-addr: nacos:8848
    #   group : "DEFAULT_GROUP"
    #   namespace: ""
    #   dataId: "seataServer.properties"
    #   username: "nacos"
    #   password: "nacos"
  registry:
    # support: nacos, eureka, redis, zk, consul, etcd3, sofa
    type: nacos
    nacos:
      application: seata-server
      server-addr: nacos:8848
      group : "DEFAULT_GROUP"
      namespace: ""
      username: "nacos"
      password: "nacos"
#  server:
#    service-port: 8091 #If not configured, the default is '${server.port} + 1000'
  security:
    secretKey: SeataSecretKey0c382ef121d778043159209298fd40bf3850a017
    tokenValidityInMilliseconds: 1800000
    ignore:
      urls: /,/**/*.css,/**/*.js,/**/*.html,/**/*.map,/**/*.svg,/**/*.png,/**/*.ico,/console-fe/public/**,/api/v1/auth/login
  server:
    # service-port: 8091 #If not configured, the default is '${server.port} + 1000'
    max-commit-retry-timeout: -1
    max-rollback-retry-timeout: -1
    rollback-retry-timeout-unlock-enable: false
    enable-check-auth: true
    enable-parallel-request-handle: true
    retry-dead-threshold: 130000
    xaer-nota-retry-timeout: 60000
    enableParallelRequestHandle: true
    recovery:
      committing-retry-period: 1000
      async-committing-retry-period: 1000
      rollbacking-retry-period: 1000
      timeout-retry-period: 1000
    undo:
      log-save-days: 7
      log-delete-period: 86400000
    session:
      branch-async-queue-size: 5000 #branch async remove queue size
      enable-branch-async-remove: false #enable to asynchronous remove branchSession
  store:
    # support: file 、 db 、 redis
    mode: db
    session:
      mode: db
    lock:
      mode: db
    db:
      datasource: druid
      db-type: mysql
      driver-class-name: com.mysql.cj.jdbc.Driver
      url: jdbc:mysql://mysql:3306/seata?rewriteBatchedStatements=true&serverTimezone=UTC
      user: root
      password: 123
      min-conn: 10
      max-conn: 100
      global-table: global_table
      branch-table: branch_table
      lock-table: lock_table
      distributed-lock-table: distributed_lock
      query-limit: 1000
      max-wait: 5000
    # redis:
    #   mode: single
    #   database: 0
    #   min-conn: 10
    #   max-conn: 100
    #   password:
    #   max-total: 100
    #   query-limit: 1000
    #   single:
    #     host: 192.168.150.101
    #     port: 6379
  metrics:
    enabled: false
    registry-type: compact
    exporter-list: prometheus
    exporter-prometheus-port: 9898
  transport:
    rpc-tc-request-timeout: 15000
    enable-tc-server-batch-send-response: false
    shutdown:
      wait: 3
    thread-factory:
      boss-thread-prefix: NettyBoss
      worker-thread-prefix: NettyServerNIOWorker
      boss-thread-size: 1

docker部署

下载镜像

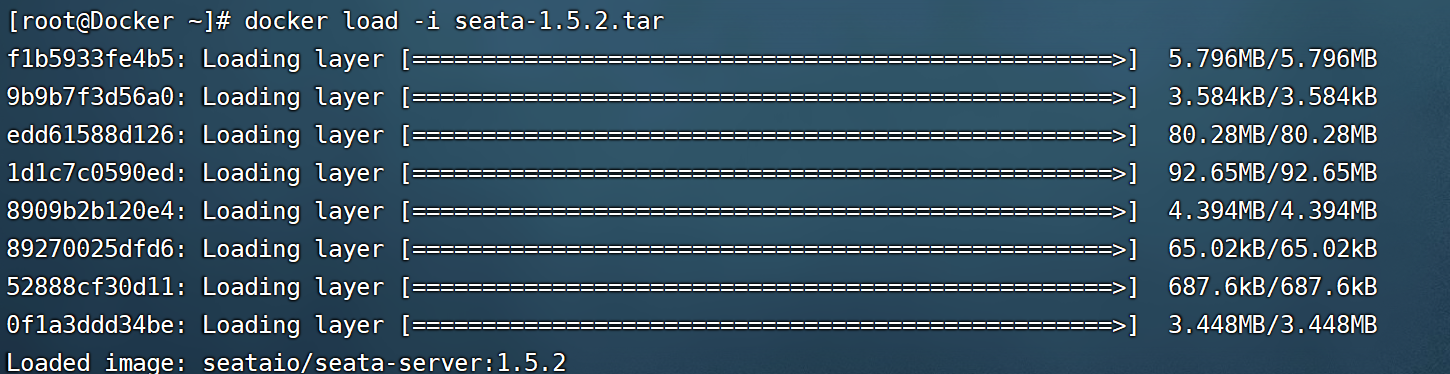

docker load -i seata-1.5.2.tar

在这里插入图片描述
创建并运行容器

docker run --name seata \
-p 8099:8099 \
-p 7099:7099 \
-e SEATA_IP=192.168.150.101 \
-v ./seata:/seata-server/resources \
--privileged=true \
--network ojh \
-d \
seataio/seata-server:1.5.2

1.3 微服务集成Seata

导入依赖

<!--统一配置管理-->
  <dependency>
      <groupId>com.alibaba.cloud</groupId>
      <artifactId>spring-cloud-starter-alibaba-nacos-config</artifactId>
  </dependency>
  <!--读取bootstrap文件-->
  <dependency>
      <groupId>org.springframework.cloud</groupId>
      <artifactId>spring-cloud-starter-bootstrap</artifactId>
  </dependency>
  <!--seata-->
  <dependency>
      <groupId>com.alibaba.cloud</groupId>
      <artifactId>spring-cloud-starter-alibaba-seata</artifactId>
  </dependency>

在nacos上添加一个共享的seata配置，命名为shared-seata.yaml：

seata:
  registry: # TC服务注册中心的配置，微服务根据这些信息去注册中心获取tc服务地址
    type: nacos # 注册中心类型 nacos
    nacos:
      server-addr: 192.168.121.132:8848 # nacos地址
      namespace: "" # namespace，默认为空
      group: DEFAULT_GROUP # 分组，默认是DEFAULT_GROUP
      application: seata-server # seata服务名称
      username: nacos
      password: nacos
  tx-service-group: hmall # 事务组名称
  service:
    vgroup-mapping: # 事务组与tc集群的映射关系
      hmall: "default"

改造trade-service模块，添加bootstrap.yaml：

spring:
  application:
    name: trade-service # 服务名称
  profiles:
    active: dev
  cloud:
    nacos:
      server-addr: 192.168.150.101 # nacos地址
      config:
        file-extension: yaml # 文件后缀名
        shared-configs: # 共享配置
          - dataId: shared-jdbc.yaml # 共享mybatis配置
          - dataId: shared-log.yaml # 共享日志配置
          - dataId: shared-swagger.yaml # 共享日志配置
          - dataId: shared-seata.yaml # 共享seata配置

改造application.yaml

server:
  port: 8085
feign:
  okhttp:
    enabled: true # 开启OKHttp连接池支持
  sentinel:
    enabled: true # 开启Feign对Sentinel的整合
hm:
  swagger:
    title: 交易服务接口文档
    package: com.hmall.trade.controller
  db:
    database: hm-trade

二. XA模式

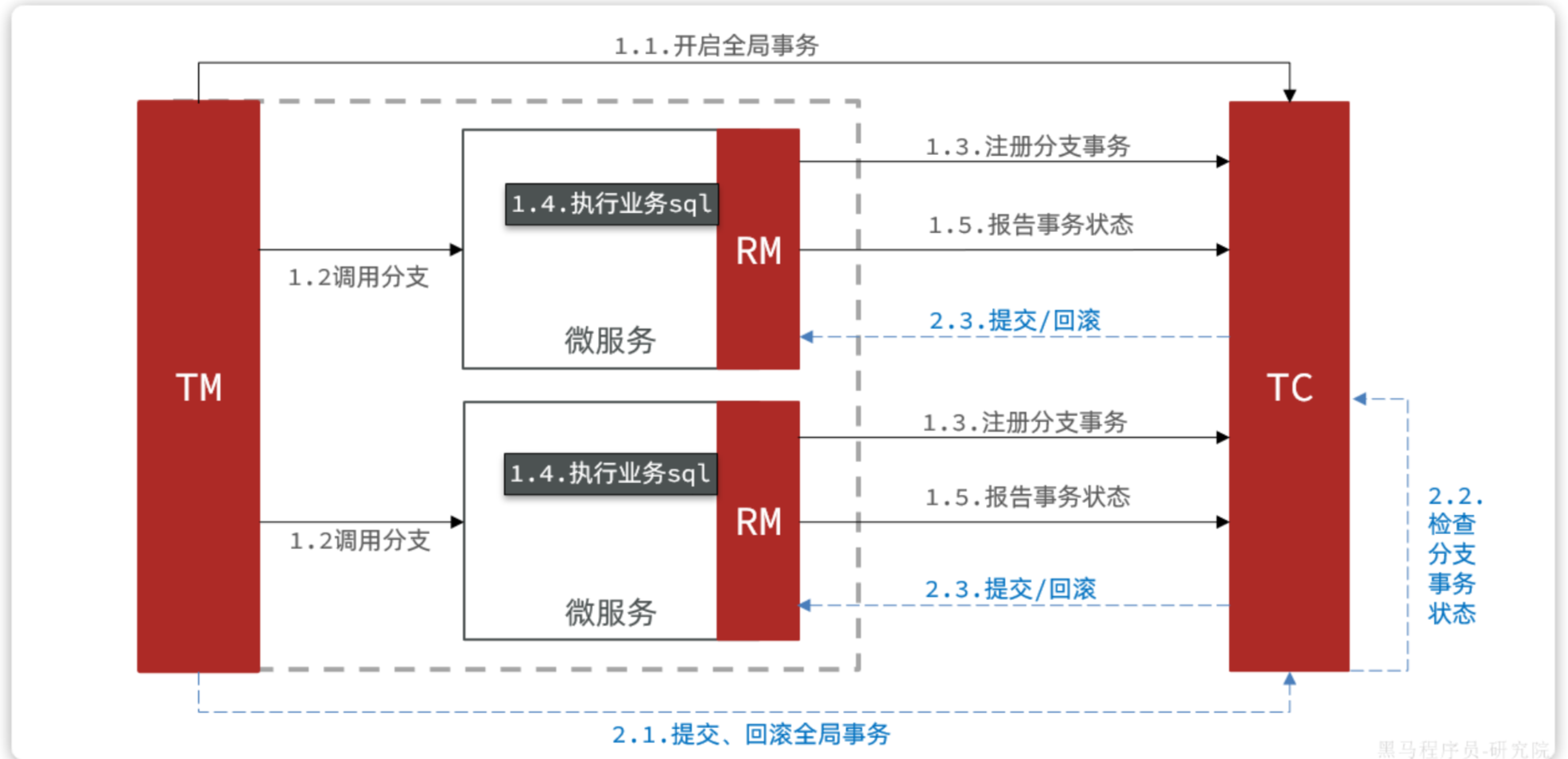

XA 规范是 X/Open 组织定义的分布式事务处理（DTP，Distributed Transaction Processing）标准，XA 规范描述了全局的TM与局部的RM之间的接口，几乎所有主流的数据库都对 XA 规范提供了支持。
在这里插入图片描述

RM一阶段的工作：

注册分支事务到TC
执行分支业务sql但不提交
报告执行状态到TC

TC二阶段的工作：

TC检测各分支事务执行状态
如果都成功，通知所有RM提交事务
如果有失败，通知所有RM回滚事务

RM二阶段的工作：

接收TC指令，提交或回滚事务

实现步骤

可以在Nacos中的共享shared-seata.yaml配置文件中设置：

seata:
  data-source-proxy-mode: XA

利用@GlobalTransactional标记分布式事务的入口方法：

	@ApiOperation("创建订单")
    @GlobalTransactional
    public Long createOrder(@RequestBody OrderFormDTO orderFormDTO){
        return orderService.createOrder(orderFormDTO);
    }

XA模式的优点是什么？

事务的强一致性，满足ACID原则
常用数据库都支持，实现简单，并且没有代码侵入

XA模式的缺点是什么？

因为一阶段需要锁定数据库资源，等待二阶段结束才释放，性能较差
依赖关系型数据库实现事务

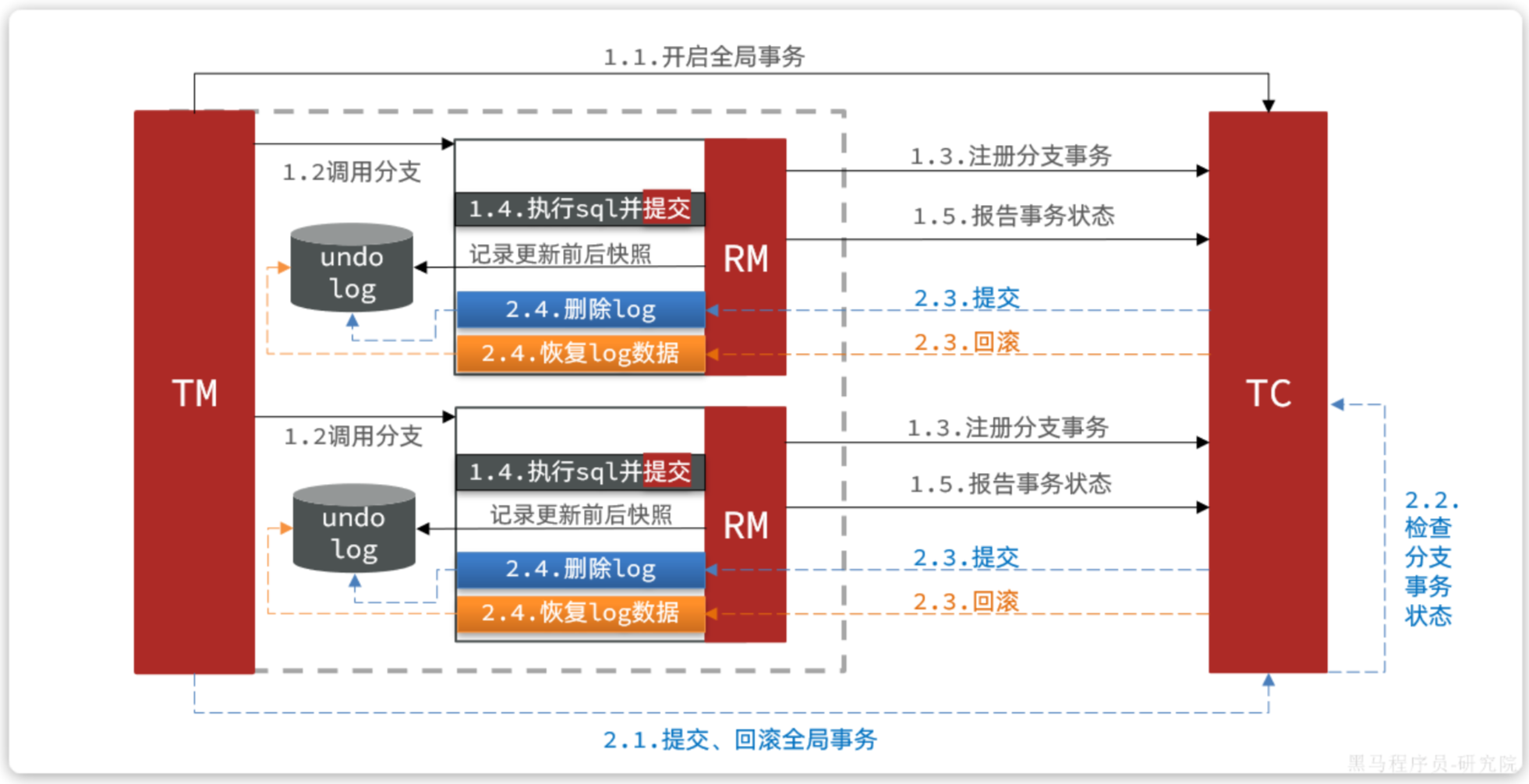

三. AT模式

AT模式同样是分阶段提交的事务模型，不过缺弥补了XA模型中资源锁定周期过长的缺陷。
在这里插入图片描述

阶段一RM的工作：

注册分支事务
记录undo-log（数据快照）
执行业务sql并提交
报告事务状态

阶段二提交时RM的工作：

删除undo-log即可

阶段二回滚时RM的工作：

根据undo-log恢复数据到更新前

使用步骤：

可以在Nacos中的共享shared-seata.yaml配置文件中设置：

seata:
  data-source-proxy-mode: AT

给每个微服务添加一个快照数据表

-- for AT mode you must to init this sql for you business database. the seata server not need it.
CREATE TABLE IF NOT EXISTS `undo_log`
(
    `branch_id`     BIGINT       NOT NULL COMMENT 'branch transaction id',
    `xid`           VARCHAR(128) NOT NULL COMMENT 'global transaction id',
    `context`       VARCHAR(128) NOT NULL COMMENT 'undo_log context,such as serialization',
    `rollback_info` LONGBLOB     NOT NULL COMMENT 'rollback info',
    `log_status`    INT(11)      NOT NULL COMMENT '0:normal status,1:defense status',
    `log_created`   DATETIME(6)  NOT NULL COMMENT 'create datetime',
    `log_modified`  DATETIME(6)  NOT NULL COMMENT 'modify datetime',
    UNIQUE KEY `ux_undo_log` (`xid`, `branch_id`)
) ENGINE = InnoDB
  AUTO_INCREMENT = 1
  DEFAULT CHARSET = utf8mb4 COMMENT ='AT transaction mode undo table';

3.1 AT模式的脏写问题

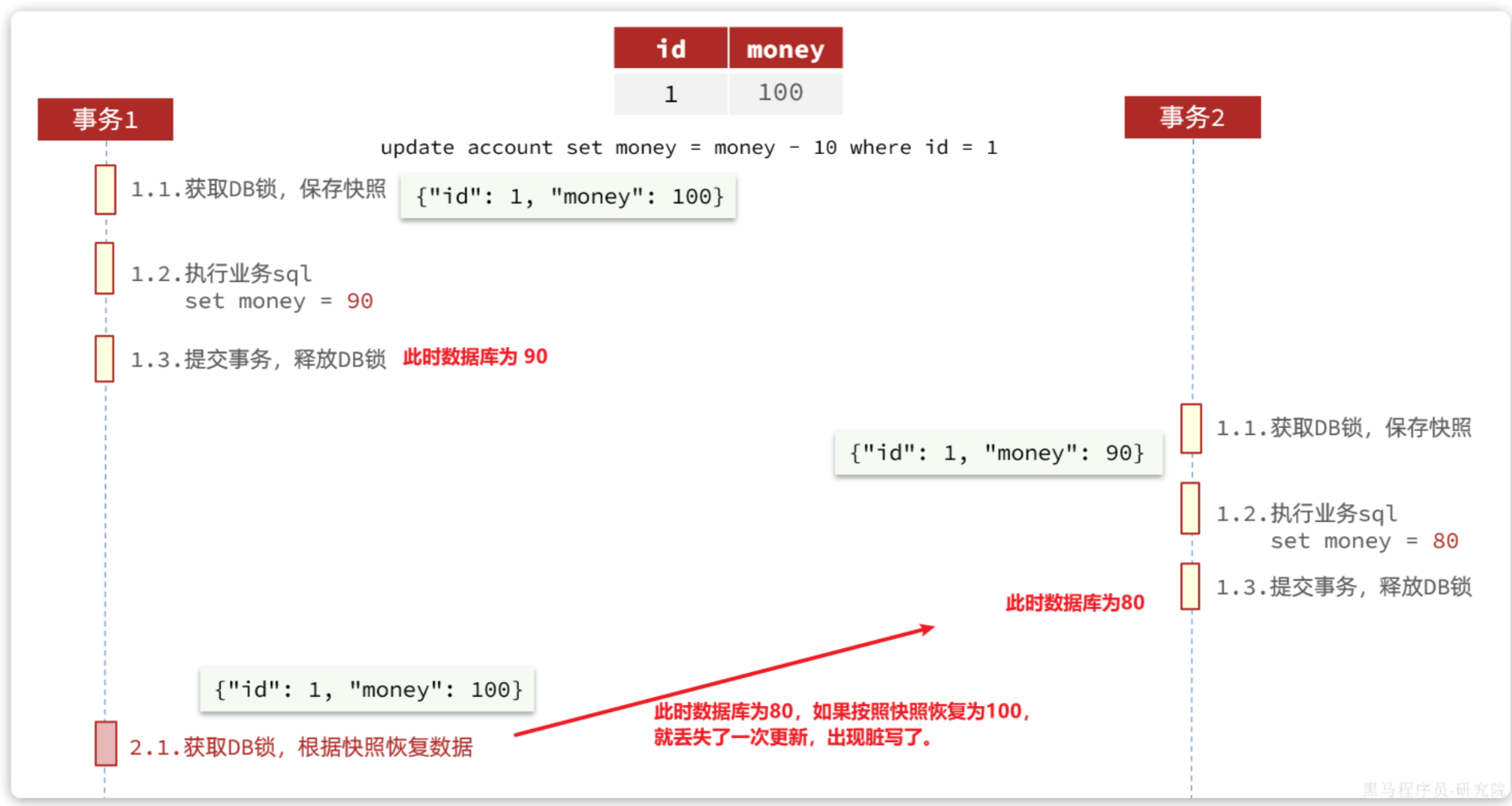

AT模式在大多数情况下（99%）并不会有什么问题，不过在极端情况下，特别是多线程并发访问AT模式的分布式事务时，有可能出现脏写问题，如图：
在这里插入图片描述

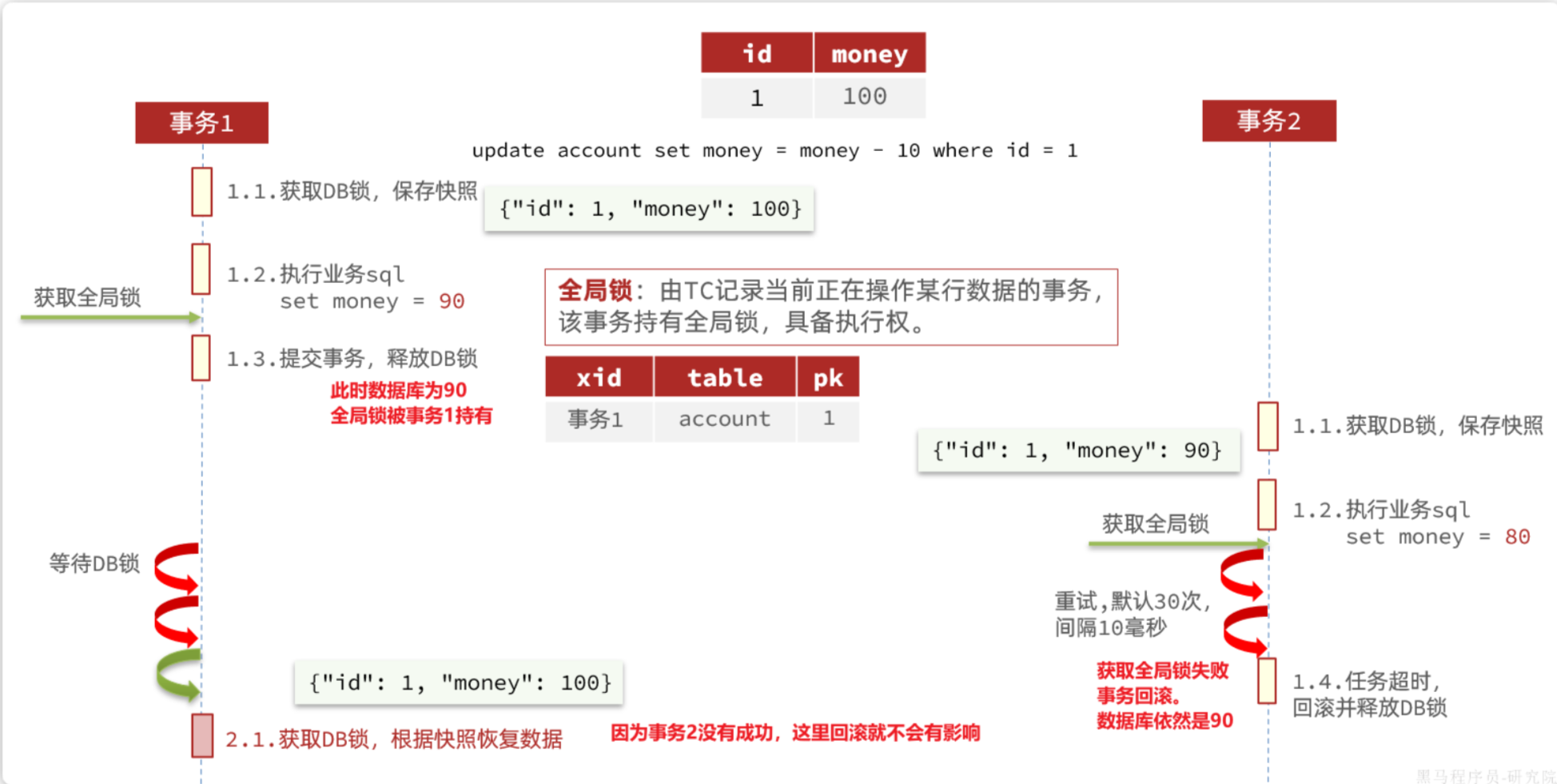

解决思路就是引入了全局锁的概念。在释放DB锁之前，先拿到全局锁。避免同一时刻有另外一个事务来操作当前数据。

事务1 先开始，开启本地事务，拿到本地锁，更新操作 money = 100 - 10 = 90。本地事务提交前，先拿到该记录的全局锁，本地提交释放本地锁。事务2 后开始，开启本地事务，拿到本地锁，更新操作 m = 90 - 10 = 80。本地事务提交前，尝试拿该记录的全局锁，事务1 全局提交前，该记录的全局锁被事务1 持有，事务2 需要重试等待全局锁。
在这里插入图片描述

四. TCC模式

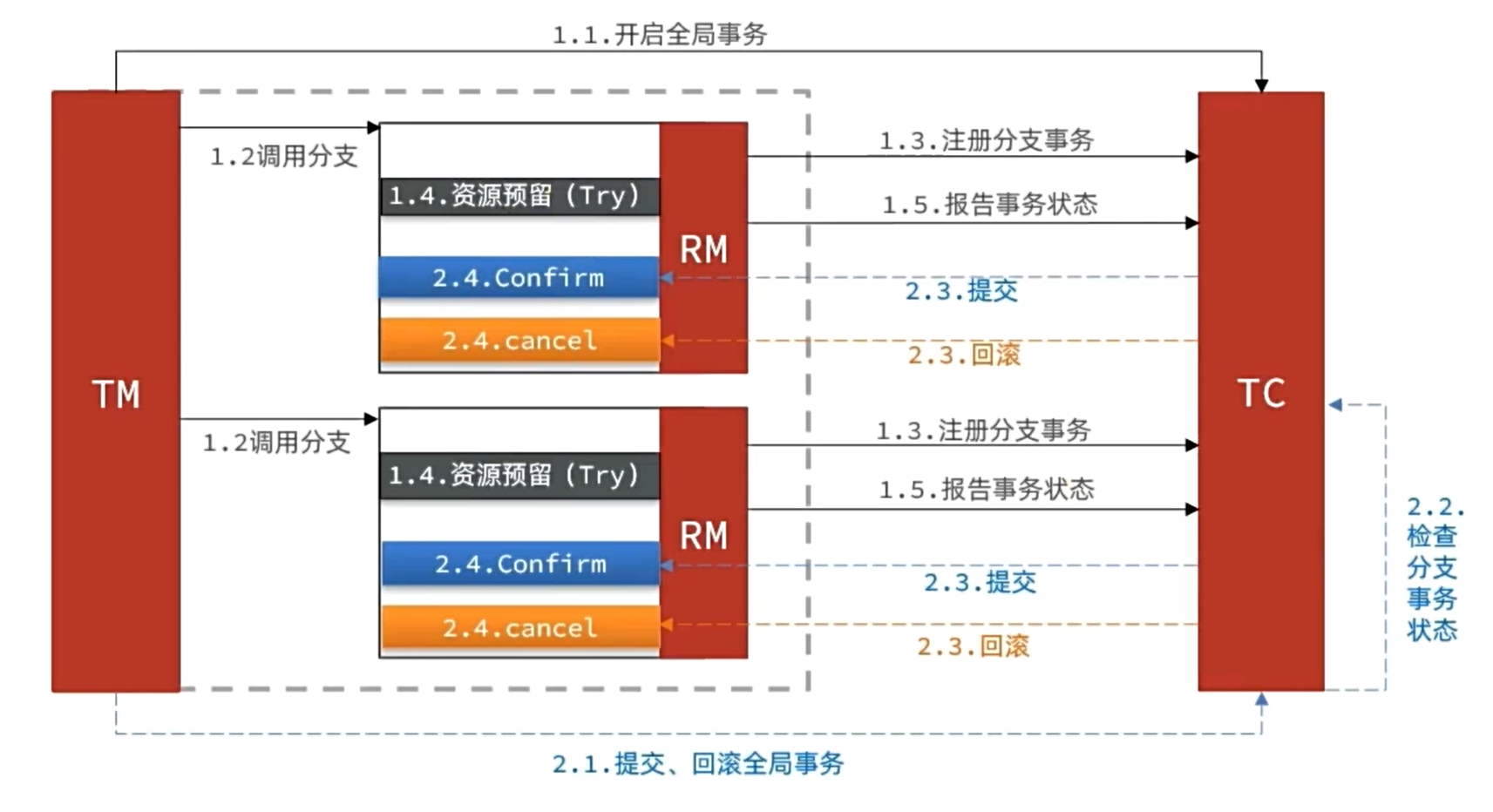

TCC模式与AT模式非常相似，每阶段都是独立事务，不同的是TCC通过人工编码来实现数据恢复。需要实现三个方法：

try：资源的检测和预留；
confirm：完成资源操作业务；要求 try 成功 confirm 一定要能成功。
cancel：预留资源释放，可以理解为try的反向操作。

在这里插入图片描述
举例，一个扣减用户余额的业务。假设账户A原来余额是100，需要余额扣减30元。

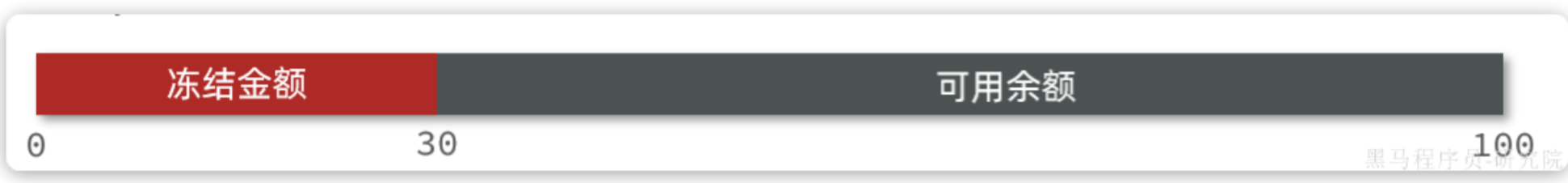

阶段一（ Try ）：检查余额是否充足，如果充足则冻结金额增加30元，可用余额扣除30

此时，总金额 = 冻结金额 + 可用金额，数量依然是100不变。事务直接提交无需等待其它事务。

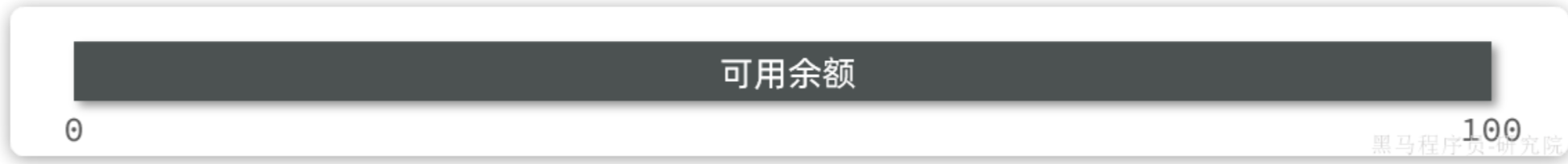

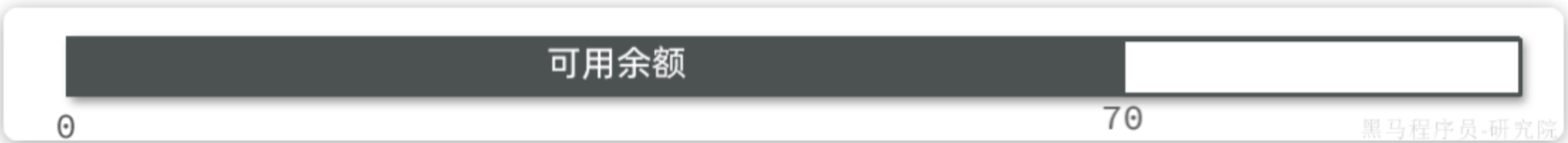

阶段二（Confirm)：假如要提交（Confirm），之前可用金额已经扣减，并转移到冻结金额。因此可用金额不变，直接冻结金额扣减30即可：
在这里插入图片描述
阶段二(Canncel)：如果要回滚（Cancel），则释放之前冻结的金额，也就是冻结金额扣减30，可用余额增加30
