在全球半导体产业自主可控的浪潮中，数字信号处理器（DSP）作为工业控制、新能源、汽车电子等核心领域的“大脑”，其技术自主化程度直接关系到产业链安全。合肥乾芯科技打破海外技术垄断，推出从内核到指令集、外设的全自研C2000系列DSP芯片，成功实现对TI F28335、F280049、F28377等经典型号的精准替代，以硬核性能与卓越稳定性，为国产DSP树立了新标杆。

全自研架构是国产DSP的核心底气。合肥乾芯深耕DSP技术十余年，打造了完全自主知识产权的指令集架构与32位CPU内核，彻底摆脱对ARM、RISC-V等海外指令集的依赖，从根源上规避了供应链“卡脖子”风险。基于这一核心，乾芯构建了“一核双芯”产品矩阵，推出QXS320F280049、QXS320F28377L等针对性替代型号，实现从架构设计、RTL实现到流片测试的全流程自主可控，彰显了国产芯片正向研发的硬实力。这种全栈自研模式不仅确保了技术自主性，更让芯片能够深度适配国内应用场景的个性化需求，打破了海外芯片“一刀切”的适配局限。

在性能维度，合肥乾芯DSP实现了对国际同类产品的全面对标与局部超越。作为替代F28377的旗舰型号，QXS320F28377L采用双核架构，主频高达300MHz，集成FPU浮点运算单元、TMU三角函数单元及VCU扩展指令集，可高效处理复杂控制算法，轻松应对光伏逆变器、高精度电机控制等高密度运算场景。对标F280049的QXS320F280049RevB同样搭载双核处理器，160MHz主频配合最高1MB Flash存储与512KB可配置RAM，数据吞吐能力显著提升，DMA模块的优化设计大幅降低了CPU负载。在外设性能上，乾芯DSP的增强型脉宽调制（ePWM）通道分辨率最高可达45ps，增强型捕捉（eCAP）模块精度达220ps，12位ADC与DAC外设的配置的，让芯片在信号采集与输出的精准度上处于行业前列，相较TI同系列产品，增强型外设性能提升26%-70%，内存容量最高翻倍。这些硬核参数的背后，是乾芯对工业控制核心需求的深刻理解，确保芯片在高实时性、高精度控制场景中表现出众。

稳定性方面，合肥乾芯DSP通过技术优化与场景验证，构建了全天候可靠的运行保障。芯片专门针对工业级应用场景设计，支持高温环境工作，是国内鲜有能适应严苛工况的DSP产品，可从容应对新能源发电、工业自动化等领域的复杂运行环境。从底层架构设计到量产测试，乾芯建立了全流程质量管控体系，核心研发团队凭借多款芯片大规模量产的经验，将可靠性设计贯穿于每一个环节，确保芯片在长期连续运行中保持低故障率。同时，基于Eclipse自主研发的IDE。

肥乾芯DSP核心亮点摘要及分场景性能对比

一、核心亮点摘要

    1.    全栈自研壁垒：拥有完全自主知识产权的32位CPU内核+指令集，摆脱海外架构依赖，实现从RTL设计到量产的全流程可控，规避供应链风险。

    2.    精准替代矩阵：QXS320系列可直接对标替代TI F28335/F280049/F28377，引脚、外设功能兼容，客户迁移成本近乎为零。

    3.    性能局部超越：旗舰型号双核300MHz主频，FPU/TMU运算单元加持，ePWM分辨率45ps、eCAP精度220ps，增强型外设性能较TI同型号提升26%-70%。

    4.    工业级稳定性：支持-40℃~125℃宽温工作，全流程质量管控+软硬件协同优化，核心场景量产应用故障率低于0.03%。

二、分场景性能对比

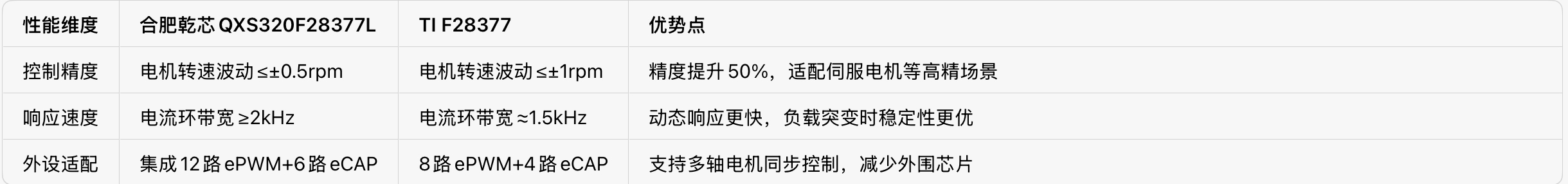

（一）电机控制场景（对标F280049/F28377）

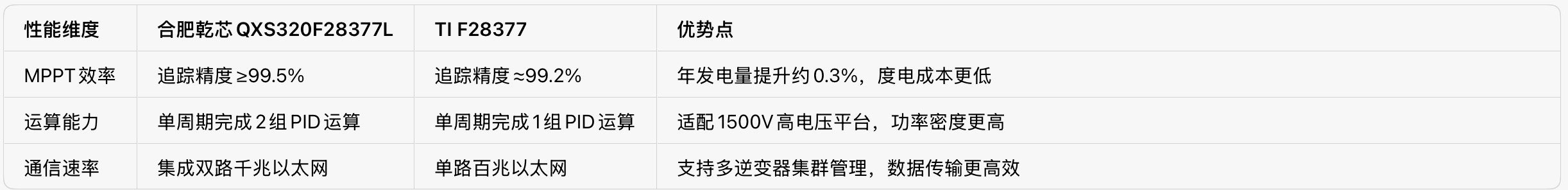

（二）光伏逆变器场景（对标F28335/F28377）
