你好，我是程序员贵哥。欢迎你继续跟我学习线性代数，今天我要讲的内容是“数值线性代数的迭代法，以及如何在实践中运用迭代法求解线性方程组”。

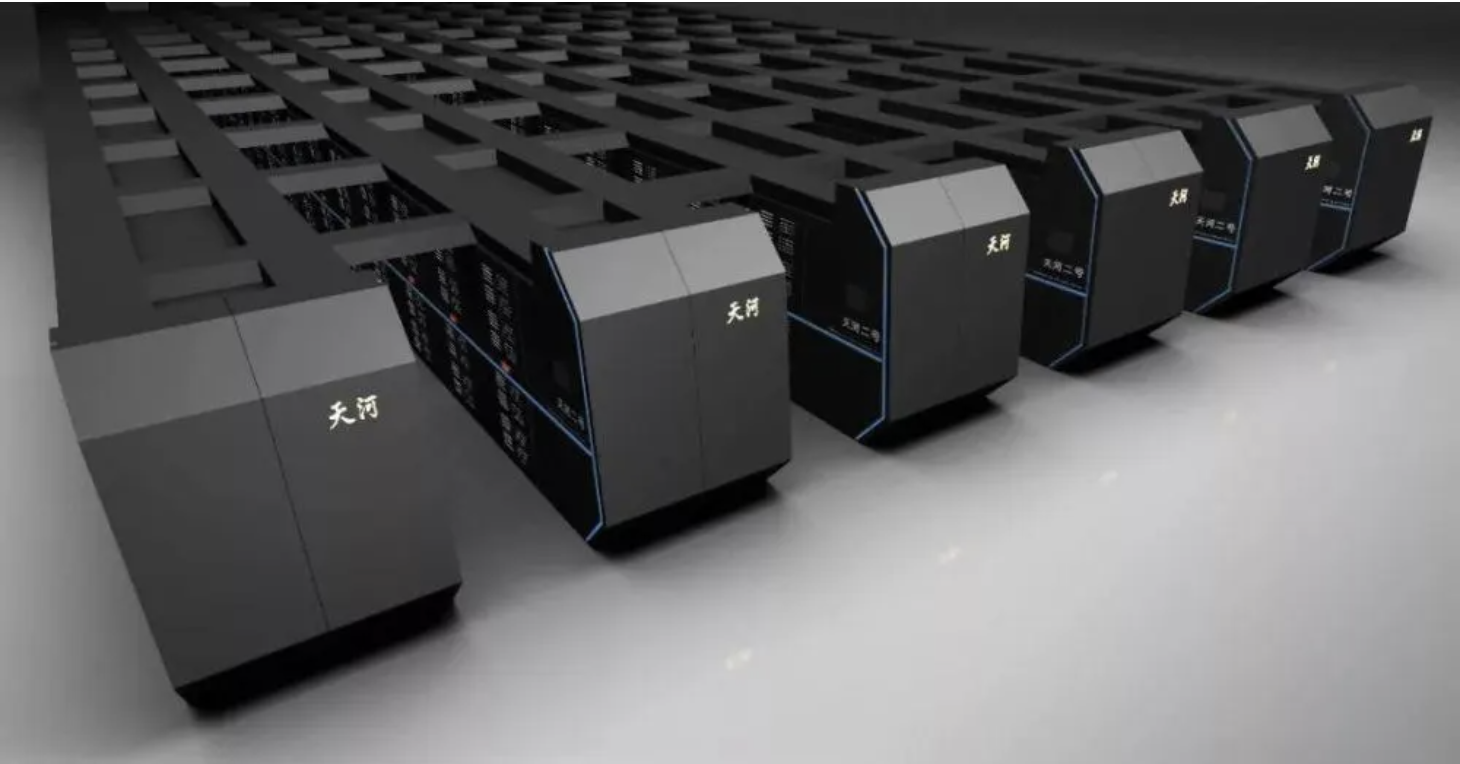

大密度线性方程组的计算已经成为了世界上最快计算机的测试标准。2008年，IBM为美国能源部Los Alamos国家实验室建造了“Roadrunner”计算机系统，它的运算速度达到了1.026 petaflop/s（千万亿次/秒，petaflop是衡量计算机性能的一个重要单位，1 petaflop等于每秒钟进行1千万亿次的数学运算）。按摩尔定律计算，现在世界上最快的计算机已经达到了200 petaflop，我国也早就进入了世界前列，并有望实现1 exaflop/s（百亿亿次/秒），成为世界第一。

可能你会有些疑惑，为什么我要在课程后期来讲数值线性代数呢？

那是因为数值线性代数是一门特殊的学科，是特别为计算机上进行线性代数计算服务的，可以说它是研究矩阵运算算法的学科，偏向算法实践与工程设计。有了之前基础知识的铺垫后，学习数值线性代数会更有效，而且它是可以直接运用在计算机科学中的，比如：在图像压缩中，使用奇异值分解（SVD）来节省内存；在深度学习中，使用共轭梯度来加速神经网络的收敛。

迭代方法说明

课程内容的前期一直都在用直接法来解线性方程组，比如高斯消元法。但在实践中，我们在面对复杂场景时，更多的会使用迭代法来求解（也就是所谓的间接法），因为很多场景会用到大型稀疏矩阵。所以，我打算在这里讲讲机器学习中的迭代法应用。这里需要注意，不是说直接法不重要，直接法解决了许多相对简单的问题，也是其他方法的基础。

现在我就来说一说什么是迭代法？

我们还是通过线性方程组$Ax=b$来看看。在这里我们分解$A$，使得$A=S-T$，代入等式后得出：$Sx=Tx+b$（等式①）。

按这样的方式持续下去，通过迭代的方式来解$Sx$。这就类似于把复杂问题层层分解和简化，最终使得这个迭代等式成立：$Sx\_k+1=Tx\_k+b$（等式②）。

更具体一点来说，我们其实是从$x\_0$开始，解$Sx\_1=Tx\_0+b$。然后，继续解$Sx\_2=Tx\_1+b$。一直到$x\_k+1$非常接近$x\_k$时，又或者说残余值$r\_k=b-Ax\_k$接近$0$时，迭代停止。由于线性方程组的复杂程度不同，这个过程经历几百次的迭代都是有可能的。所以，迭代法的目标就是比消元法更快速地逼近真实解。

那么究竟应该如何快速地逼近真实解呢？

这里，$A=S-T$，$A$的分解成了关键，也就是说$A$的分解目标是每步的运算速度和收敛速度都要快。每步的运算速度取决于$S$，而收敛速度取决于“错误”(error)，$e\_k$，这里的错误 $e\_k$是$x-x\_k$，也就是说$x$和$x\_k$的差应该快速逼近0，我们把错误表示成这样：$e\_k+1=S^{-1}Te\_k$（等式③）。

它是等式②和①差后得出的结果，迭代的每一步里，错误都会被$S^{-1}T$乘，如果$S^{-1}T$越小，那逼近0的速度就更快。在极端分解情况下，$S=A$，$T=0$，那$Ax=b$又回来了，第一次迭代就能完成收敛，其中$S^{-1}T$等于0。

但是，这一次迭代的成本太高，我们回到了非迭代方式的原点。所以，你也知道，鱼和熊掌不能兼得，$S$的选择成为了关键。那我们要如何在每一次迭代的速度和快速收敛之间做出平衡呢？我给你$S$选择的几种常见方法：

1. 雅可比方法（Jacobi method）：$S$取$A$的对角部分。
2. 高斯-赛德尔方法（Gauss-Seidel）：$S$取$A$的下三角部分，包含对角。
3. ILU方法（Incomplete LU）：$S=L$估计乘$U$估计。

雅可比方法实践

总体介绍了迭代法理论之后，我们就进入迭代法运用的实践环节。

首先，我们先来试试使用雅可比方法解线性方程组，雅克比迭代法是众多迭代法中比较早且较简单的一种。所以，作为迭代法的实践开篇比较合适。让我们设一个2×2的线性方程组：

$$Ax=b$$

KaTeX parse error: Undefined control sequence: \- at position 50: …u-v=4 \\\\\\ \̲-̲u+2 v=-2 \\en…

我们很容易就能得出这个方程组的解如下。

$$\begin{gathered} left[ \\ beginarraylu \\ v \\ endarray \\ right]= \\ left[ \\ beginarrayl2 \\ 0 \\ endarray \\ right] \end{gathered}$$

现在我们就用雅可比方法来看看怎么解这个方程组：

首先，我们把线性方程组转换成矩阵形式。

KaTeX parse error: Expected 'EOF', got '&' at position 34: …array}{cc} 2 &̲amp; -1 \\\\\\ …

接着，把A的对角线放在等式左边，得出$S$矩阵。

KaTeX parse error: Expected 'EOF', got '&' at position 36: …array}{ll} 2 &̲amp; 0 \\\\\\ …

其余部分移到等式右边，得出$T$矩阵。

KaTeX parse error: Expected 'EOF', got '&' at position 36: …array}{ll} 0 &̲amp; 1 \\\\\\ …

于是，雅可比迭代就可以表示成下面这样的形式。

$$\begin{gathered} mathrmSx\_k+1=Tx\_k+ \\ mathrmb \end{gathered}$$

KaTeX parse error: Expected '}', got 'EOF' at end of input: …ray}\\right.

现在是时候进行迭代了，我们从$u\_0=v\_0=0$开始。

$$\begin{gathered} left[ \\ beginarraylu\_0 \\ v\_0 \\ endarray \\ right]= \\ left[ \\ beginarrayl0 \\ 0 \\ endarray \\ right] \end{gathered}$$

第一次迭代后，我们得到：

KaTeX parse error: Undefined control sequence: \- at position 115: …} 2 \\\\\\ \̲-̲1 \\end{array…

第二次迭代后得到：

$$\begin{gathered} left[ \\ beginarraylu\_2 \\ v\_2 \\ endarray \\ right]= \\ left[ \\ beginarrayl \\ frac32 \\ 0 \\ endarray \\ right] \end{gathered}$$

第三次迭代后得到：

KaTeX parse error: Undefined control sequence: \- at position 115: …} 2 \\\\\\ \̲-̲\\frac{1}{4} …

第四次迭代后得到：

$$\begin{gathered} left[ \\ beginarraylu\_4 \\ v\_4 \\ endarray \\ right]= \\ left[ \\ beginarrayl \\ frac158 \\ 0 \\ endarray \\ right] \end{gathered}$$

第五次迭代后，我们得到：

KaTeX parse error: Undefined control sequence: \- at position 115: …} 2 \\\\\\ \̲-̲\\frac{1}{16} …

经过五次迭代后发现收敛，因为它的结果接近真实解。

$$\begin{gathered} 真实解 \\ left[ \\ beginarrayl2 \\ 0 \\ endarray \\ right] \end{gathered}$$

现在，再来看一下错误等式，$mathrmSe\ast k+1=Te\ast k$，我们把$S$和$T$代入等式，得出：

KaTeX parse error: Expected 'EOF', got '&' at position 34: …array}{ll} 2 &̲amp; 0 \\\\\\ …

计算$S$的逆矩阵和$T$相乘$S^{-1}T$得出：

KaTeX parse error: Expected 'EOF', got '&' at position 43: …array}{cc} 0 &̲amp; \\frac{1}{…

这里，$S$的逆矩阵和T相乘$S^{-1}T$有特征值$frac12$和$$\begin{gathered} - \\ frac12 \end{gathered}$$，所以，它的谱半径是$$\begin{gathered} rho(B)= \\ frac12 \end{gathered}$$。这里的谱半径是用来控制收敛的，所以非常重要。谱半径从数学定义上是：矩阵（或者有界线性算子的谱半径）是指其特征值绝对值集合的上确界。这个概念是不是很难理解？具体谱半径的概念你可以查互联网来获取，为了方便你理解，这里我还是用数学方法来简单表达一下。

KaTeX parse error: Expected 'EOF', got '&' at position 45: …array}{ll} 0 &̲amp; \\frac{1}{…

通过$S$的逆矩阵和$T$相乘$S^{-1}T$，我们得到：$$\begin{gathered} | \\ lambda|\_ \\ max= \\ frac12 \end{gathered}$$，以及：

KaTeX parse error: Expected 'EOF', got '&' at position 34: …array}{cc} 0 &̲amp; \\frac{1}{…

这里的特征值$frac12$非常小，所以10次迭代后，错误就很低了，即$$\begin{gathered} frac{1}^{10}2= \\ frac11024 \end{gathered}$$。而如果特征值是0.99或者0.999，那很显然迭代次数就要多得多，也就是说需要更多时间来做运算。

高斯-赛德尔方法实践

现在我们再来看下高斯-赛德尔方法，高斯-赛德尔迭代可以节约存储和加速迭代，每迭代一次只需一组存储单元，而雅可比迭代需要两组单元。

$S$取$A$的下三角部分，还是使用之前雅可比方法中的例子，我们得出方程组：

KaTeX parse error: Expected '}', got 'EOF' at end of input: …ray}\\right.

这里有一个比较大的变化，那就是$u\_k$消失了，通过$v\_k$，我们可以直接得到$u\_k+1$和$v\_k+1$，这样有什么好处呢？两大好处是显而易见的，就是节约存储和加速迭代。

接下来，我们从$u\_0=0$，$v\_0=-1$来测试一下迭代。

第一次迭代后，我们得到：

$$\begin{gathered} left[ \\ beginarraylu\_1 \\ v\_1 \\ endarray \\ right]= \\ left[ \\ beginarrayc \\ frac32 \\ frac-14 \\ endarray \\ right] \end{gathered}$$

第二次迭代后得到：

$$\begin{gathered} left[ \\ beginarraylu\_2 \\ v\_2 \\ endarray \\ right]= \\ left[ \\ beginarrayl \\ frac158 \\ frac-116 \\ endarray \\ right] \end{gathered}$$

第三次迭代后得到：

KaTeX parse error: Undefined control sequence: \- at position 128: …}{32} \\\\\\ \̲-̲\\frac{1}{64} …

经过三次迭代后发现收敛，因为第三次迭代后的结果接近真实解。

错误经过计算分别是$$\begin{gathered} -1, \\ frac-14, \\ frac-116, \\ frac-164 \end{gathered}$$，和刚才使用雅可比方法得出的错误$$\begin{gathered} 2, \\ frac12, \\ frac18, \\ frac132 \end{gathered}$$。比较后我们可以发现，无论是迭代次数还是收敛速度方面，高斯-赛德尔方法比雅可比方法速度快、精确度也高得多。

逐次超松弛方法

最后，我们在高斯-赛德尔方法上做个小调整，在迭代中引入一个参数“omega”，$\omega$，即超松弛因子。然后选择一个合适的$\omega$，使得$S^{-1}T$的谱半径尽可能小，这个方法就叫做逐次超松弛方法（Successive over-relaxation method，简称SOR）。

SOR方法的方程是：$\omega Ax=\omega b$，矩阵$S$有$A$的对角线，对角线下是$\omega A$，等式右边$T$是$S-\omega A$，于是，我们还是使用之前雅可比方法中的例子，得到SOR方程组如下。

KaTeX parse error: Undefined control sequence: \- at position 96: …omega \\\\\\ \̲-̲\\omega u\_{k+1…

是不是看起来更复杂了？

没关系，其实它只是在我们眼中看起来复杂，对计算机来说是没区别的。对SOR来说，只是多了一个$\omega$，而$\omega$选择越好就越快。具体$\omega$的选择，以及迭代的过程就不赘述了，我给你一个小提示，你可以在“$\omega$大于1”和“$\omega$小于1”两种情况下来多选择几个$\omega$进行尝试，最后你应该会得到结论：

1. 在$\omega$大于1时，$\omega$越大，迭代的次数就越多，收敛速度就越慢，$\omega$接近1时，迭代的次数越小，收敛速度越快。
2. 在$\omega$小于1时，$\omega$越小，迭代的次数就越多，收敛速度就越慢，$\omega$接近1时，迭代的次数越小，收敛速度越快。

所以，SOR迭代法的关键就是$\omega$的选择，它可以被看作是高斯-赛德尔法的扩充。

雅可比法、高斯-赛德尔法，以及SOR迭代法都是定常迭代法。接下来我讲一下和定常迭代法不同的另一类方法，也是实践中用的比较多的方法——共轭梯度法（Conjugate gradient），它属于Krylov子空间方法。简单来说，Krylov子空间方法是一种 “降维打击” 手段，是一种牺牲精度换取速度的方法。

共轭梯度法

要讲共轭梯度法，我们要先解释一下“共轭”，共轭就是按一定的规律相配的一对，通俗点说就是孪生。“轭”是牛拉车用的木头，那什么是共轭关系呢？同时拉一辆车的两头牛，就是共轭关系。

我们根据这个定义再来解释一下共轭方向，向量$$\begin{gathered} p,q \\ inR \end{gathered}$$， 若满足条件$pAq=0$， 则称$p$和$q$关于$A$是共轭方向，或者$p$和$q$关于$A$共轭。有了共轭和共轭方向的概念后，再来看共轭梯度法就简单多了。共轭梯度法的出现不仅是为了解决梯度下降法的收敛速度慢，而且也避免了牛顿法需要存储和计算黑塞矩阵（Hessian Matrix）并求逆的缺点。

现在来看看共轭梯度算法，设$Ax=b$，其中$A$是一个实对称正定矩阵。

首先，我们设初始值$x\_0$为$0$或者一个估计值，来计算$r\_0:=b-Ax\_0$。如果$r\_0$非常小，那$x\_0$就是结果，如果不是就继续。

接下来设$p\_0:=r\_0$，$k:=0$。现在我们开始迭代循环。

a.计算$alpha\_k$ 。

$$\begin{gathered} alpha\_k:= \\ fracr\_k^{T}r\_kp\_k^{T}Ap\_k \end{gathered}$$

b.计算$x\_k+1$ 。

$$\begin{gathered} x\_k+1:=x\_k+ \\ alpha\_kp\_k \end{gathered}$$

c.计算$r\_k+1$。

$$\begin{gathered} r\_k+1:=r\_k- \\ alpha\_kAp\_k \end{gathered}$$

d.如果$r\_k+1$非常小，循环结束，如果不是就继续。

e.计算$\beta \_k$ 。

$$\begin{gathered} beta\_k:= \\ fracr\_{k+1}^{T}r\_k+1r\_k^{T}r\_k \end{gathered}$$

f.计算$p\_k+1$ 。

$$\begin{gathered} p\_k+1:=r\_k+1+ \\ beta\_kp\_k \end{gathered}$$

g.$k:=k+1$。

4. 返回结果$x\_k+1$。

从算法中我们可以看出，共轭梯度法的优点是存储量小和具有步收敛性。如果你熟悉MATLAB，就会发现共轭梯度法的实现超级简单，只需要短短十几行代码（下方代码来自于MATLAB/GNU Octave的例子）。

function x = conjgrad(A, b, x)
    r = b - A * x;
    p = r;
    rsold = r' * r;


    for i = 1:length(b)
        Ap = A * p;
        alpha = rsold / (p' * Ap);
        x = x + alpha * p;
        r = r - alpha * Ap;
        rsnew = r' * r;
        if sqrt(rsnew) < 1e-10
              break;
        end
        p = r + (rsnew / rsold) * p;
        rsold = rsnew;
    end
end

机器学习中的共轭梯度

共轭梯度法经常被用在训练神经网络中，在实践中已经证明，它是比梯度下降更有效的方法，因为就像刚才讲的，它不需要计算黑塞矩阵。那我现在就来讲一讲，使用共轭梯度法的神经网络训练过程。

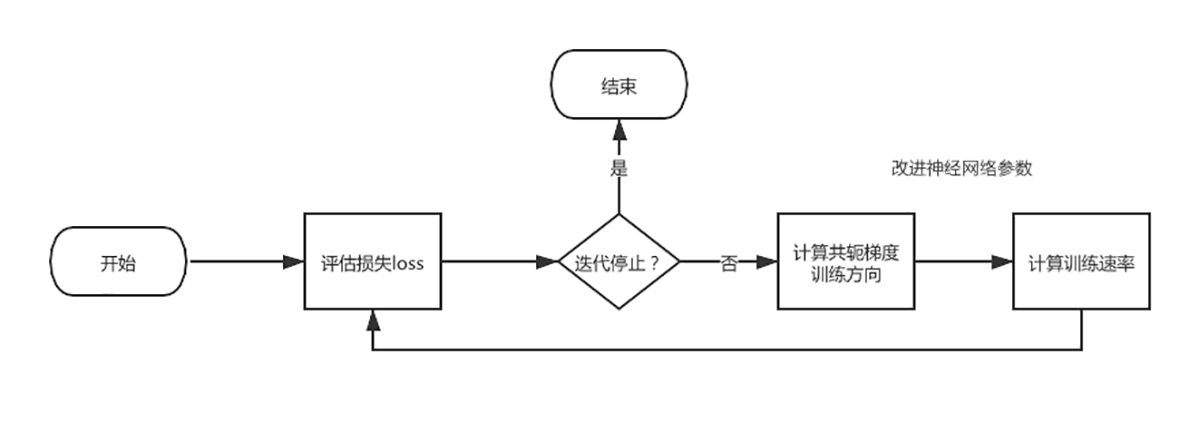

在整个训练过程中，参数改进是重点，当然这也是所有神经网络训练的重点。这个过程是通过计算共轭梯度的训练方向，然后计算训练速率来实现的。在共轭梯度训练算法中，搜索是按共轭方向进行的，也就是说，训练方向是共轭的。所以，收敛速度比梯度下降要快。

现在我们来看训练方向的计算方法。首先，我们设置训练方向向量为$d$，然后，定义一个初始参数向量$w^0$，以及一个初始训练方向向量$d^0=-g^0$，于是，共轭梯度法构造出的训练方向可以表示成：$$\begin{gathered} d^{i+1}=g^{i+1}+d^i \\ cdot \\ gamm{a}^i \end{gathered}$$。

其中，$g$是梯度向量，$\gamma$是共轭参数。参数通过这个表达式来更新和优化。通常训练速率$eta$可使用单变量函数优化方法求得。

$$\begin{gathered} w^{i+1}=w^i+d^i \\ cdot \\ et{a}^i \end{gathered}$$

本节小结

好了，到这里数值线性代数的迭代法这一讲就结束了，最后我再总结一下前面讲解的内容。

首先，我先解释了数值线性代数，接着再整体讲解了迭代方法。然后，举了一个线性方程组的例子，运用迭代法中的几个比较著名的实践方法：雅可比方法、高斯-赛德尔方法，以及逐次超松弛方法，来解这个线性方程组。最后，我把共轭梯度法用在了深度学习的神经网络训练中。

希望你能在了解了数值线性代数，以及迭代法后，更多地在计算机科学领域中，运用迭代法做矩阵运算。如果有兴趣，你也可以学习其它在实践中使用的迭代法。

线性代数练习场

练习时刻到了，这次继续使用第一篇线性方程组里的例子，你可以挑选任意一个迭代法来求解这个线性方程组。

假设，一个旅游团由孩子和大人组成，去程时他们一起坐大巴，每个孩子的票价3元，大人票价3.2元，总共花费118.4元。回程时一起做火车，每个孩子的票价3.5元，大人票价3.6元，总共花费135.2元。请问这个旅游团中有多少孩子和大人？

设小孩人数为$x\_1$，大人人数为$x\_2$，于是我们得到了一个方程组：

KaTeX parse error: Expected '}', got 'EOF' at end of input: …{array}\\right.

这个方程组的解是：

KaTeX parse error: Expected '}', got 'EOF' at end of input: …{array}\\right.

你可以计算一下多少次迭代后它能收敛，也就是逼近真实解？以及它的错误$e$又分别是多少？

欢迎在留言区晒出的你的运算过程和结果。如果有收获，也欢迎你把这篇文章分享给你的朋友。
