目录

一、芯片概况

二，芯片硬件解析

2.1电源与地

2.2时钟输入

2.3特殊引脚介绍

---

一、芯片概况

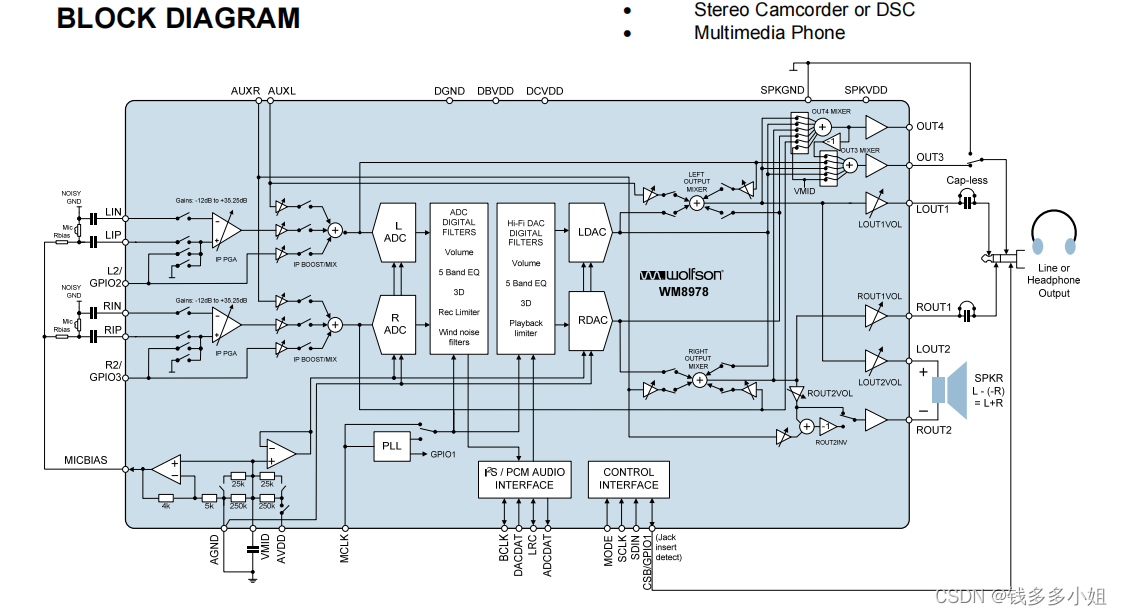

芯片结构图

引脚配置



I2S音频接口

信号包含：串行时钟SCLK（也叫位时钟BCLK），SCLK的时钟与数字音频数据一一对应，SCLK频率=2*采样率*采样位数。

帧时钟LRCK（也叫WS），用于切换左右声道数据，1为右声道数据，0左声道数据。

串行数据SDATA，用二进制补码传输音频数据，WM8978包含DACDAT,ADCDAT。

二，芯片硬件解析

2.1电源与地

数字部分：

DBVDD:数字IO电，DBVDD必须大于或等于DCVDD。

DCVDD：数字核心电。

DGND：数字地。

模拟部分：

AVDD:模拟电源。

AGND:模拟地。

其余部分：

SPKVDD:扬声器电源

SPKGND：扬声器地

注：1.模拟地面和数字地面彼此之间必须始终在0.3V范围内。 2.所有数字和模拟设备完全独立。

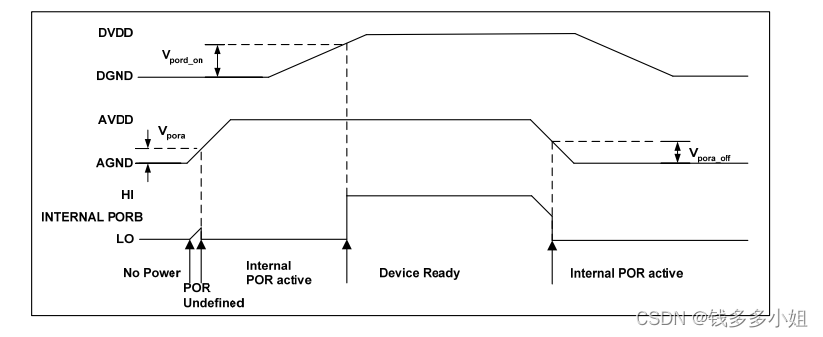

上电时序图

模拟电上电顺序早于数字电。

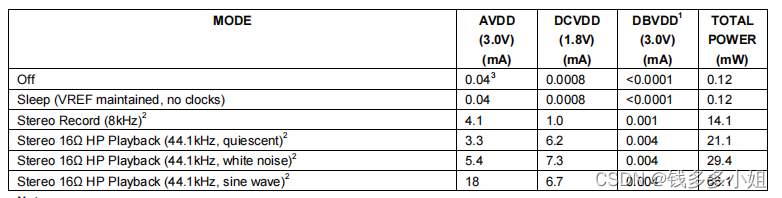

不同模式下电源功耗。

2.2时钟输入

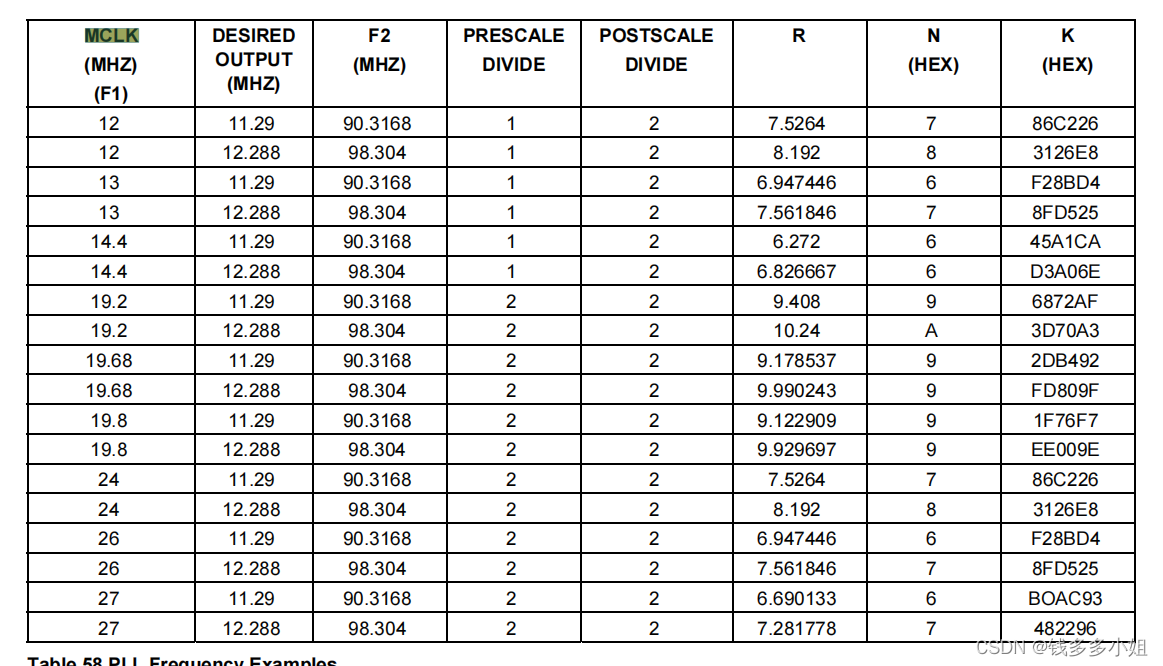

时钟输入支持12，13，14.4，19.2，19.68，24，26，27MHz。

MCLK：主时钟，也叫系统时钟（Sys Clock）,采样频率256fs。

SCLK与LRCK：I2S的串行时钟与帧时钟，由主时钟倍频分频而来。

2.3特殊引脚介绍

MICBIAS:麦克风偏压信号，压值由MBVSEL决定，当MBVSEL为1，MICBIAS电压等于0.9AVDD,当MBVSEL为0，MICBIAS电压等于0.65AVDD。

手册链接：https://pan.baidu.com/s/1eeZ5BQpMa58RwSWlUTq1iA

提取码：zt81
