1. 概述

本文档旨在详细说明基于 ANSYS Workbench 构建的“芯片回流焊 + 温度循环热力耦合分析”仿真系统的整体架构、功能模块与工作流程。该系统面向电子封装可靠性工程，通过多物理场耦合仿真技术，精确预测芯片封装结构（如焊球、焊膏、基板、塑封料等）在回流焊工艺及后续温度循环服役过程中产生的热应力与变形行为，为产品设计优化与失效预防提供关键依据。

ansys workbench 芯片回流焊，温度循环热应力仿真分析，有录屏，案例分析

系统采用 ANSYS Workbench 2021 R1 平台开发，整合了瞬态热分析（Transient Thermal）与瞬态结构分析（Transient Structural）两大核心模块，并通过数据共享机制实现热-力耦合。项目文件（.wbpj）组织清晰，包含完整的工程数据、几何模型、网格划分、求解设置与结果后处理配置。

---

2. 系统架构与核心模块

整个仿真系统由多个相互关联的子系统（System）构成，每个子系统负责特定的物理场分析任务。主要包含以下三大功能模块：

2.1 工程数据管理（Engineering Data）

• 功能描述：集中定义与管理所有参与仿真的材料属性。
• 关键材料：
• 焊料合金：如 Sn3.0Ag0.5Cu，定义了其弹性模量、泊松比、热膨胀系数（CTE）、密度、热导率、比热容等随温度变化的特性。
• 基板材料：如 fr4（FR-4 玻纤环氧树脂），同样具备完整的温度相关热-力性能参数。
• 其他组件：包括塑封料（suliaofeng，即塑封料拼音）、焊膏等。
• 高级特性：支持定义材料的非线性行为，如粘塑性（Viscoplasticity）模型，这对于精确模拟焊料在高温下的蠕变与塑性变形至关重要。

2.2 几何与模型构建（Geometry & Model）

• 几何来源：系统引用了两个外部 Parasolid 格式的几何文件：
• 回流焊模型.x_t：用于回流焊工艺仿真。
• 温度循环模型.x_t：用于后续的温度循环可靠性分析。
• 模型处理：在 Model 组件中，系统完成了从几何到有限元模型的转换，包括：
• 部件分配：将不同的几何体分配给对应的材料。
• 接触定义：自动或手动设置部件间的接触对（如焊球与焊盘之间），这是准确传递热流和力学载荷的关键。
• 网格生成：为不同部件生成适合其物理特性的网格，确保在关键区域（如焊点）有足够的网格密度以捕捉应力集中。

2.3 多物理场求解系统（Analysis Systems）

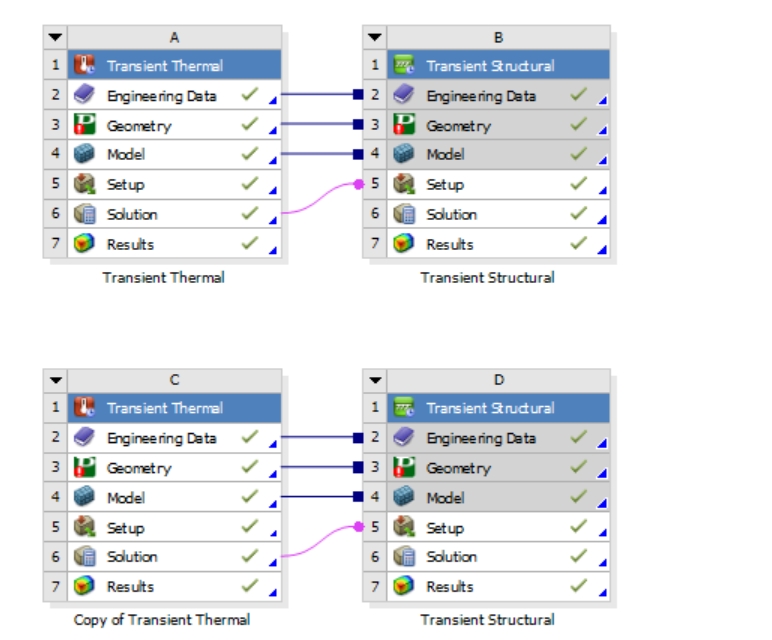

系统通过三个主要的分析系统协同工作：

(1) 瞬态热分析系统（Transient Thermal）

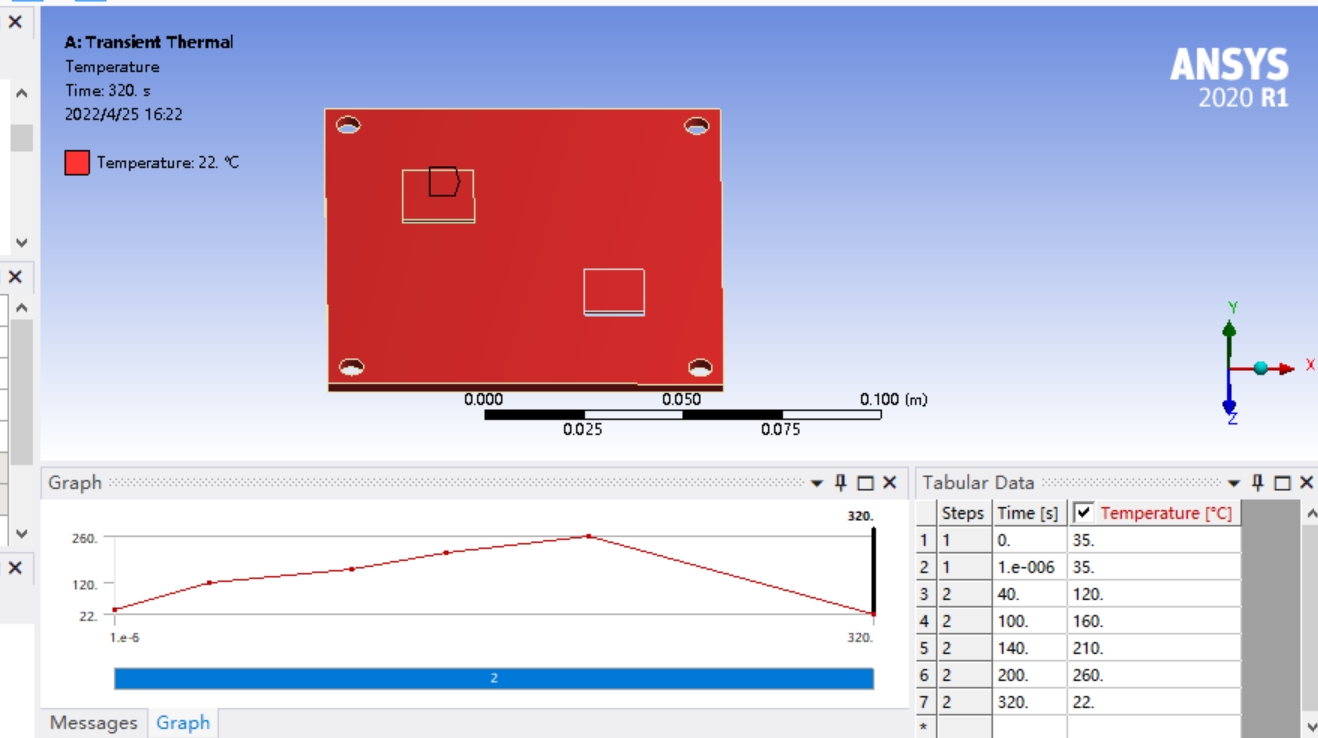

• 目的：模拟回流焊或温度循环过程中，整个封装结构内部的瞬态温度场分布。
• 输入：用户定义的温度-时间曲线（回流焊曲线或温度循环剖面）作为边界条件或环境载荷。
• 输出：每个时间步的完整热场结果，作为后续结构分析的热载荷。

(2) 热-应力耦合系统（Thermal-Stress）

• 目的：这是一个预定义的耦合系统模板，将稳态热分析的结果作为热载荷传递给静态结构分析。但在本项目中，更核心的是下面的瞬态结构分析。
• 作用：可能用于初步的热应力评估或作为中间验证步骤。

(3) 瞬态结构分析系统（Transient Structural）

• 目的：这是热力耦合分析的核心。它接收来自瞬态热分析系统的时间-温度场数据，并将其作为体载荷（Body Load）施加到结构模型上。
• 过程：求解器计算由于材料热膨胀系数不匹配（CTE Mismatch）而产生的瞬态热应力、总变形和塑性应变。
• 输出：关键的可靠性指标，如焊点的最大等效应力（Von Mises Stress）、塑性应变范围（Plastic Strain Range）等，这些是评估焊点疲劳寿命的基础。

---

3. 工作流程

整个仿真流程遵循典型的单向热-力耦合（One-way Coupling）策略，具体步骤如下：

1. 前处理：
   - 在 Engineering Data 中定义所有材料的温度相关属性。
   - 在 Geometry 中导入并检查几何模型。
   - 在 Model 中完成材料分配、接触设置和网格划分。

1. 热分析求解：
   - 在 Transient Thermal 系统中，设置与实际工艺或服役条件相符的瞬态热边界条件（如对流换热系数、环境温度曲线）。
   - 运行热求解器，得到整个模型在仿真时间域内的温度场演化数据。

1. 热-力数据传递：
   - Workbench 平台自动将 Transient Thermal 系统的温度场结果，通过内部数据链接（Data Sharing）传递给 Transient Structural 系统。

1. 结构分析求解：
   - Transient Structural 系统将接收到的温度场作为载荷，启动瞬态结构求解。
   - 求解器考虑材料的非线性（如弹塑性）行为，计算出每个时间步的应力、应变和位移。

1. 后处理与评估：
   - 在 Results 组件中，用户可以可视化温度、应力、应变等结果。
   - 通过提取关键位置（如焊点）的时程数据，进行疲劳寿命预测或设计优化。

---

4. 技术亮点与应用价值

• 高保真度材料模型：通过定义材料属性与温度的函数关系，以及引入粘塑性本构模型，显著提升了焊料等非线性材料行为的仿真精度。
• 自动化耦合流程：Workbench 的系统级耦合机制简化了多物理场仿真的设置，减少了人为错误，提高了分析效率。
• 工程导向：该系统直接服务于电子封装领域的核心挑战——热机械可靠性，其输出结果可直接用于指导 PCB 布局、材料选型和工艺参数优化，从而缩短产品开发周期，降低失效风险。

综上所述，该 ANSYS Workbench 项目文件构建了一个功能完备、流程严谨的芯片封装热力耦合仿真平台，是进行先进电子封装可靠性虚拟验证的强大工具。
