STM32电机库龙伯格观测器，开源无感foc全功能版本，带详细中文注释 前馈控制 弱磁控制 三段式启动 当前是无传感器版本龙贝格观测,三电阻采样。

这个开源无感FOC项目把龙伯格观测器玩出了花，三电阻采样方案配合STM32的硬件特性直接起飞。咱们先从观测器的核心代码扒起，看看怎么在无感状态下把电机转子位置算得明明白白。

先看观测器结构体定义，这堆增益参数看着头疼：

typedef struct {
    float angle;        // 估算角度
    float speed;        // 转速估算值
    float gain_b;       // 反电动势增益
    float gain_k;       // 观测器增益系数
    float i_alpha_prev; // 前次α轴电流
    float i_beta_prev;  // 前次β轴电流
} LuenbergerObserver;

重点在观测器迭代函数里，这波操作直接把电机模型和实际测量值给刚上了：

void luenberger_update(LuenbergerObserver* obs, float i_alpha, float i_beta, float v_alpha, float v_beta) {
    // 反电动势计算
    float e_alpha = v_alpha - R * i_alpha + Ld * (i_alpha - obs->i_alpha_prev) / DT;
    float e_beta = v_beta - R * i_beta + Lq * (i_beta - obs->i_beta_prev) / DT;

    // 观测器修正项
    float correction = obs->gain_k * (e_beta * cos(obs->angle) - e_alpha * sin(obs->angle));

    // 状态更新
    obs->speed += DT * correction;  // 转速积分
    obs->angle += DT * obs->speed;  // 角度积分

    // 历史值保存
    obs->i_alpha_prev = i_alpha;
    obs->i_beta_prev = i_beta;
}

这算法就像给电机装了个虚拟的GPS，通过反电动势和电流变化反向推算出转子位置。增益参数调得好，电机在零速都能稳如老狗。

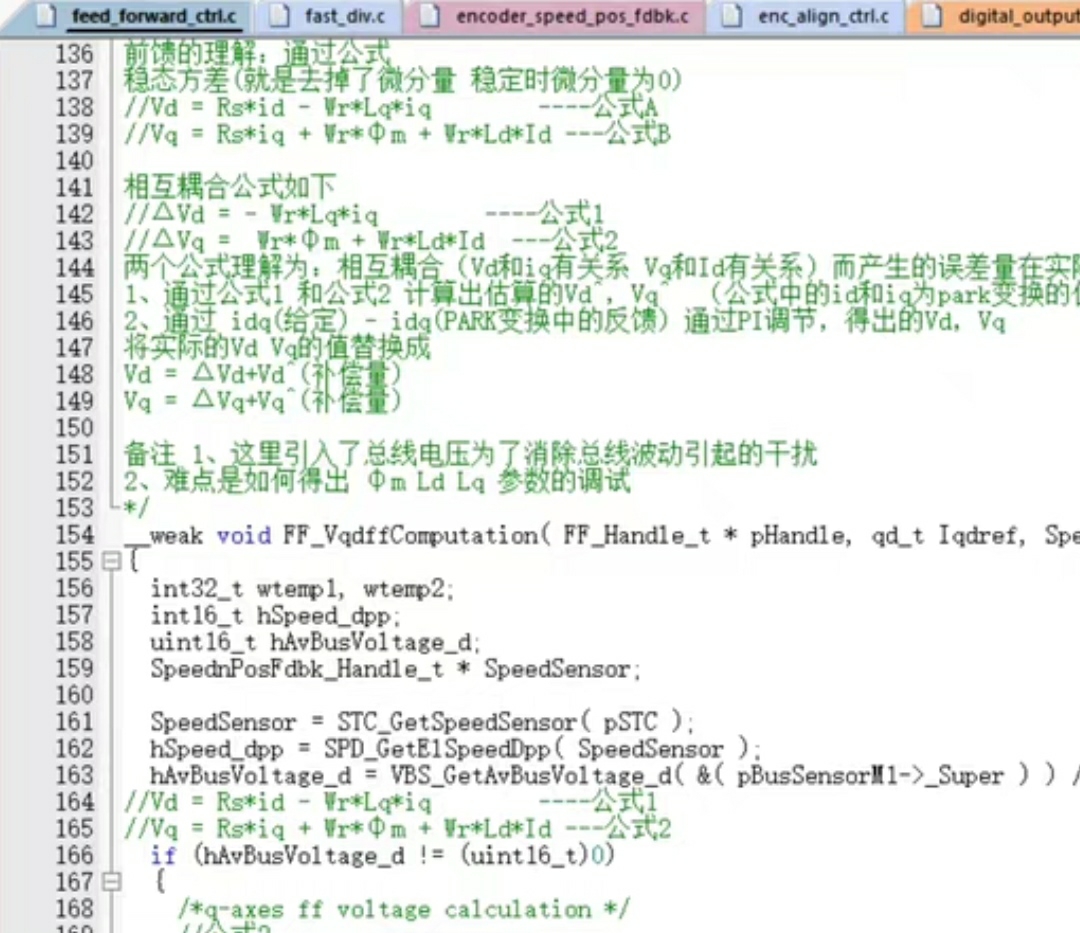

前馈控制这块直接怼电流环，代码里藏了个骚操作：

void current_controller(float* vd, float* vq) {
    // 前馈补偿项计算
    float ff_vd = Rs * target_id + Ld * (target_iq * electrical_speed);
    float ff_vq = Rs * target_iq - Lq * (target_id * electrical_speed) + KE * electrical_speed;

    // PI控制器输出叠加前馈
    *vd = pid_id_update(&pid_id) + ff_vd;
    *vq = pid_iq_update(&pid_iq) + ff_vq;
}

这里把电机方程直接写进前馈，相当于提前预判了电压需求，PI控制器只需要处理误差的细调，响应速度直接翻倍。

弱磁控制实现得相当暴力，检测到母线电压不足时直接开大直轴电流：

void field_weakening(float* id_ref) {
    if (motor_speed > BASE_SPEED) {
        float delta = (motor_speed - BASE_SPEED) * WEAKENING_GAIN;
        *id_ref = -sqrtf(ID_MAX*ID_MAX - (*iq_ref)*(*iq_ref)) + delta;
        *id_ref = CLAMP(*id_ref, -ID_MAX, 0);
    }
}

这操作就像给电机装了个涡轮增压，高速时主动注入负直轴电流削弱磁场，让转速突破物理限制。

三段式启动流程稳得一批，代码里用状态机切得明明白白：

typedef enum {
    ALIGNMENT,      // 预定位阶段
    OPEN_LOOP,      // 开环加速
    CLOSED_LOOP     // 闭环运行
} StartupState;

void startup_sequence() {
    switch(state) {
        case ALIGNMENT:
            // 强制对齐转子到0度
            set_voltage(ALIGN_VOLTAGE, 0);
            if(timer > ALIGN_TIME) state = OPEN_LOOP;
            break;

        case OPEN_LOOP:
            // 斜坡加速至观测器可捕获转速
            float angle = OPEN_LOOP_RAMP * timer;
            set_voltage(OPEN_VOLTAGE, angle);
            if(timer > SWITCH_TIME) state = CLOSED_LOOP;
            break;

        case CLOSED_LOOP:
            // 切换至观测器控制
            enable_observer();
            break;
    }
}

从强制对齐到开环加速最后无缝切闭环，整个过程行云流水。三电阻采样这边搞了个硬件级骚操作：

void ADC_Calibration() {
    HAL_ADCEx_Calibration_Start(&hadc1, ADC_SINGLE_ENDED);
    HAL_ADCEx_Calibration_Start(&hadc2, ADC_SINGLE_ENDED);
    HAL_ADCEx_Calibration_Start(&hadc3, ADC_SINGLE_ENDED);
}

三个ADC同时校准，采样窗口卡在PWM中点时刻，通过下桥臂电阻直接捕获相电流。这方案既省成本又充分利用了STM32的硬件资源，实测波形干净得能当镜子照。

整个项目最狠的是所有算法都用浮点运算硬刚，配合STM32F4的FPU，一个控制循环5us内搞定。代码仓库里连启动时的电流波形图都贴出来了，实测从零速拉到额定转速只要200ms，稳得一批。
