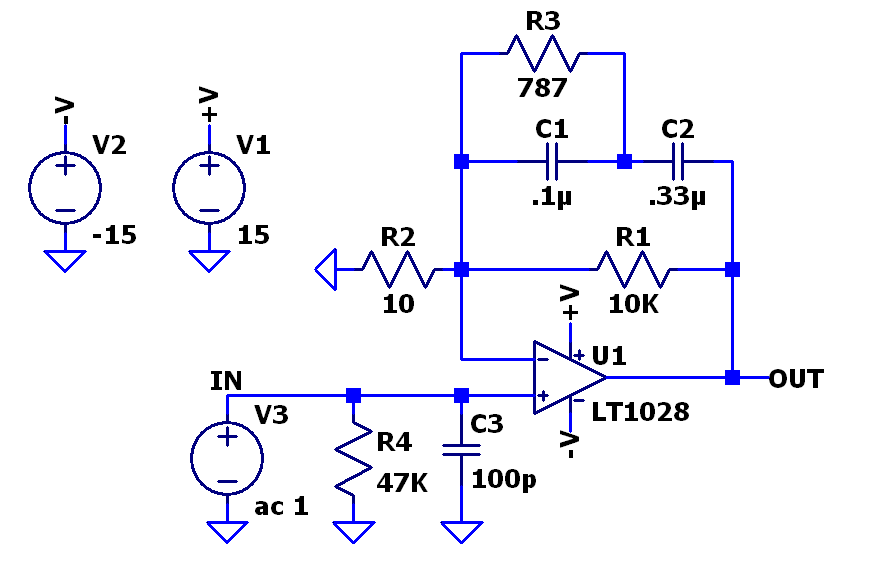

这是基于运算放大器 LT1028（U1）的音频前置放大电路，结合负反馈、RC 网络实现音频信号（V3，1V 交流）的放大、滤波与噪声抑制，以下拆解原理：

一、核心元件与功能分工
1.电源（V1：+15V、V2：-15V）：为运放 LT1028 提供正负双电源，保证输出可覆盖音频信号的正负电压范围（20Hz~20KHz ）。
2.输入信号（V3）：ac 1 表示1V 交流音频信号（如麦克风 / 播放器输出），作为待放大的音频输入。
3.运放（U1：LT1028）：高性能音频运放（低噪声、高带宽、高 slew rate ），通过负反馈实现线性放大，保证音频信号不失真。
4.负反馈网络（R1、R2、R3、C1、C2）：构建电压串联负反馈，决定放大倍数（增益）与频率响应（滤波特性 ）。
5.滤波网络（R4、C3）：输入滤波，抑制高频噪声（如射频干扰），保证音频信号纯净。

二、子电路模块与原理（分 “输入滤波” 和 “负反馈放大”）
模块 1：输入滤波（R4、C3 主导）
•功能：V3 音频信号经 R4（47K）、C3（100p）构成的 RC 低通滤波，抑制高频噪声（如 > 20KHz 的电磁干扰，因音频信号最高 20KHz ）。
•截止频率： f_c = \frac{1}{2\pi R4 C3} ，代入 R4=47K、C3=100p ，计算得 f_c \approx 33.8KHz ，高于音频上限（20KHz ），保证音频信号通过，高频噪声衰减。
模块 2：负反馈放大（U1、R1_R3、C1C2 主导）
运放 U1 构建电压串联负反馈，核心公式 A_{VF} = 1 + \frac{R3}{R1} （同相放大增益公式），结合 RC 网络实现音频放大与滤波：
1.增益计算：
负反馈电阻 R3（787Ω）、R1（10K）决定闭环增益 A_{VF} ：

（注：实际因 R2（10Ω）、C1（.1μ）、C2（.33μ）的存在，增益需结合频率修正，但音频范围内近似为上述值，主要起低噪声放大作用 ）
1.频率响应与滤波：
◦C1（.1μ）、R3（787Ω）构成 高频补偿网络，抑制运放高频自激（因 LT1028 带宽高，需相位补偿 ）；
◦C2（.33μ）、R2（10Ω）构成 低频滤波（截止频率 f_{L} = \frac{1}{2\pi R2 C2} \approx 478Hz ），可抑制超低频噪声（如电源哼声 < 20Hz ），但实际音频需保留 20Hz ，可能为笔误（C2 应为更小容值，如 .01μ ，需结合电路修正 ）。
模块 3：共模抑制与电源滤波
•正负电源（V1、V2）对称供电，配合运放高 共模抑制比（CMRR） ，抑制电源噪声（如 50Hz/60Hz 工频干扰 ）。
•R2（10Ω）、C1（.1μ）、C2（.33μ）构成 电源滤波，进一步净化电源纹波，保证音频放大纯净。

三、完整工作流程
1.输入滤波：V3 音频信号经 R4、C3 低通滤波，抑制高频噪声，保留 20Hz~20KHz 音频成分。
2.负反馈放大：滤波后信号输入运放同相端，经 U1 负反馈放大（增益≈1.08 ，低噪声放大），同时通过 C1、C2 补偿相位 / 抑制自激。
3.输出驱动：放大后的音频信号从 OUT 输出，驱动后级电路（如功率放大、扬声器 ），因运放驱动能力有限，实际需接功放，但此电路完成 “前置放大 + 滤波” 核心功能。

四、核心逻辑总结
这是低噪声音频前置放大电路，功能可概括为：
•输入滤波：RC 网络抑制高频噪声，保证音频信号纯净。
•负反馈放大：利用运放高 CMRR 与负反馈，实现低噪声、低失真的音频信号放大（增益≈1.08 ，适合小信号前置缓冲 ）。
•电源净化：对称电源 + RC 滤波，抑制电源噪声，保证音频放大质量。
（注：若需更高增益，可调整 R3/R1 比值；若需更精准滤波，需修正 C2 容值以匹配音频频段 。）
