引言
在智能家居与泛在电力物联网蓬勃发展的背景下，对电能数据的精确感知、高效处理与安全应用提出了更高要求。深圳市合力为科技（HLW ITECH）推出的HLW8112高精度电能计量芯片，正是为此量身定制的核心解决方案。它不仅继承了高集成度与免校准的易用性，更通过独创的双通道设计、内置漏电检测和高速中断响应等功能，实现了从基础计量到主动安全防护的跨越，在智能家电、计量插座、充电桩及光伏储能等广阔领域展现出独特价值。
技术特性
HLW8112是一款采用CMOS工艺制造的单相电能计量IC，其核心特性围绕高精度、多功能、强安全和易集成四大维度展开：
1. 测量性能卓越
高精度计量：在5000:1的动态范围内，有功电能测量误差<0.1%；在1000:1动态范围内，电压、电流有效值测量误差同样<0.1%。支持有功功率、视在功率、电压/电流有效值、功率因数(PF)、相角、电网频率等多种电参数测量。
多通道输入：集成三路∑-Δ型ADC，提供两路独立的电流检测通道（A/B）和一路电压检测通道。这使得HLW8112能同时监测负载电流与零线电流，是实现窃电检测与漏电检测功能的硬件基础。

交直流两用：通过配置寄存器（如关闭高通滤波器HPF），芯片可无缝切换至直流测量模式，使其同样适用于储能BMS、充电桩直流侧等直流计量场景。

2. 先进的集成化功能
   HLW8112不仅仅是计量芯片，更是一个集成了多种监控与保护功能的片上系统：

内置漏电检测比较器：电流通道B可配置为比较器模式，当输入信号峰峰值超过预设的250mV（±125mV）阈值时，芯片会迅速响应（典型响应时间约30ms），并可通过中断引脚（INT1/INT2）直接输出告警信号，实现快速的电气隔离保护。
多项实时监测与快速中断：提供硬件级的过压、欠压、过流、有功功率过载、电压骤降检测功能。通过配置中断寄存器，相关事件可在数个电网周期内被检出，并由中断引脚输出，满足了安全设备对快速响应的严格要求。
丰富的辅助模块：芯片内部集成了PGA（可编程增益放大器）、温度传感器、高精度电压参考源、时钟振荡器及电源监控电路，极大地简化了外围电路设计，降低了BOM成本和PCB面积。

3**. 增强的系统适用性**

宽电压供电与灵活接口：兼容3.3V与5.0V单电源供电，降低了对系统电源的要求。通讯方式可在SPI与UART之间通过硬件引脚（SPIEN）灵活选择，UART波特率（9600/19200/38400 bps）也可通过引脚配置，方便适配不同主控MCU。此外，SPI接口支持多片级联，适合多路充电桩等成本敏感型应用。

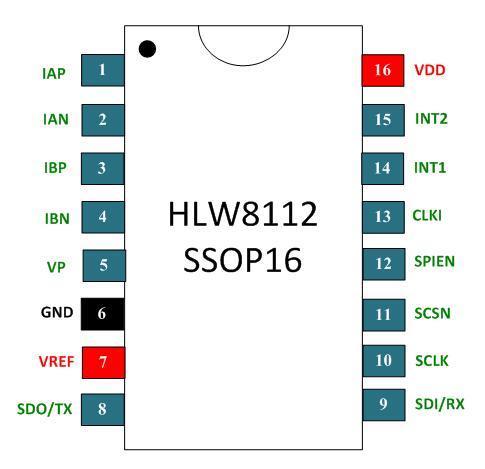

封装与工作模式：提供紧凑的SSOP16封装。支持使用内置振荡器或外接晶振，默认配置下，其最小起测电流可低至4mA（使用1mΩ采样电阻时），满足了家电待机功耗等微小电流的测量需求。
免校准设计：出厂预校准后的基础精度（约1%）配合外围电路的精心设计（如使用高精度采样电阻、优化PCB布局），可使系统整体精度轻松达到2%以内。对于非计费或精度要求相对宽松的消费类产品（如智能家电、计量插座），可完全省去复杂的生产校准环节，显著缩短开发周期并降低生产成本。

典型应用
HLW8112的独特特性使其在多个前沿领域找到了用武之地：
1**. 智能家电与安全用电终端**
在智能空调、热水器、冰箱等家电中，A通道用于精确监控设备的运行功率、能耗和用电习惯，为能效优化与用户交互提供数据。同时，B通道作为专用的漏电检测通道，通过零序电流互感器监测外壳漏电流。一旦检测到危险漏电（如因电器老化、绝缘破损导致），芯片能通过INT2引脚在数十毫秒内触发保护动作，快速切断电源，为智慧生活增添一道坚实的安全屏障。
2. 计量插座与多路充电桩
在多路充电桩或PDU（电源分配单元）应用中，面临多路计量的成本与空间挑战。HLW8112的SPI接口支持多芯片共享同一总线的能力，仅通过不同的片选（CS）信号即可管理多达数十个计量节点。每颗芯片的A通道用于计量单路的充电消耗，B通道可复用为漏电保护或另一路负载计量，极大地简化了系统架构，降低了MCU与PCB成本。
3**. 泛在电力物联网的感知层节点**
在国网/南网推动的泛在电力物联网体系中，HLW8112作为关键的“电力感知芯片”，被嵌入到各种智能终端中。它负责将摸不着的“电”转化为精准的“数据”信息——包括电压、电流、功率、功率因数、相位角等。这些实时数据通过Wi-Fi、NB-IoT等通信模块上送至云平台，结合AI算法，可以实现设备健康状态的预测性维护、异常用电行为识别及负荷优化管理，是构建能源互联网的底层数据基石。
结语
HLW8112的成功在于其将高精度计量、主动安全保护与高集成度完美融合，解决了智能用电设备在迈向更智能、更安全、更高效过程中的关键痛点。无论是为智能家电提供“电”与“安全”的双重守护，还是作为多路计量的高性价比选择，亦或是作为电力物联网的可靠数据源头，HLW8112都展现出了其作为平台化芯片的卓越能力。随着万物互联的深入，HLW8112必将在更广阔的能源管理、安全用电和智能化场景中，持续发挥其核心价值，驱动相关产业的创新升级。
