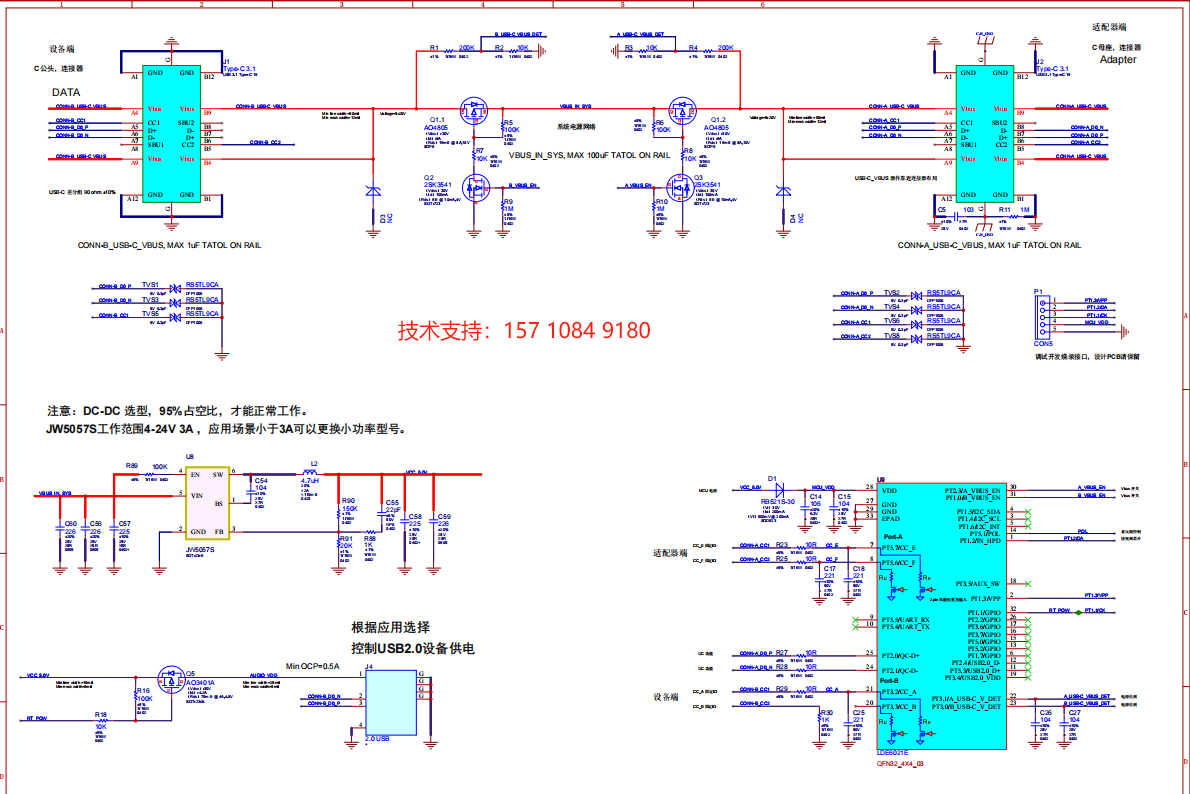

TYPE-C手机接网线，让连接更稳定，千兆传输更快，电脑免驱更方便，对Type-C设备兼容性更好。支持边充边玩不掉电，支持PD/QC协议快充，最大支持20V5A 100W快充。LDR6021 + AX88179 任天堂Switch游戏机RJ45网口拓展坞参考设计电路

1. 概述
   LDR6021（QFN32）是乐得瑞科技针对USB Type-C标准中的Bridge设备开发的双USB-C DRP接口USB PD通信芯片。该芯片具备Power Negotiation数据包透传功能、Data Role切换功能，以及通过VDM协商使智能设备进入ALT MODE输出DP信号的能力，特别适用于USB TYPE-C Docking、USB TYPE-C接口显示器及扩展坞应用。LDR6500针对任天堂Switch游戏机的USB PD通信协议进行了兼容性优化，可适配其独特的视频输出模式，确保稳定开启。
2.

2、特点
▶ 支持USB PD 3.0协议（兼容USB PD 2.0），提升快充兼容性与安全性。
▶ 双TYPE-C接口均支持DRP功能，灵活适配不同设备的主从模式切换。
▶ 透传适配器与智能设备（电脑、平板、手机）间的PDO及REQUEST协商，确保功率分配与数据传输高效同步。
▶ 自动执行DR_SWAP转为UFP模式，简化设备连接流程。
▶ 通过VDM协商触发智能设备进入ALT MODE，支持DP信号输出，实现高清显示扩展。
▶ 可配置功率分配功能，为系统预留5W/10W/15W等不同功率，兼顾充电与设备供电需求。
▶ 外设复位控制功能，为扩展设备提供可靠复位信号，增强稳定性。
▶ 专属Switch游戏机Docking支持，集成HDMI控制与按键画面切换功能，优化游戏体验。

3、应用
▶ USB TYPE-C扩展坞（Docking）、Hub设备；
▶ Type-C转HDMI/DP/VGA视频转换器；
▶ 任天堂Switch游戏机转接器，实现千兆网口拓展与视频/充电一体化解决方案。
