一分钟读懂PLC 数据采集网关
·
第一章 产品概述
PLC 转 Modbus 网关型号 SG-PLC-Private（PLC 私有协议网关），是三格电子推出的工业
级网关（以下简称网关），主要用于在不需要对 PLC 编程的情况下将 PLC 数据映射到 Modbus
TCP(映射的方式符合 PLC 工程师使用习惯)，配置简洁使用方便。支持西门子、三菱、欧姆龙、
罗克韦尔、台达、信捷、汇川、施耐德等厂商的 PLC 映射到 Modbus TCP。支持 S7、PPI、MC-
1E、MC-3E、三菱 FX 系列编程口、Fins、EtherNet/IP、Modbus TCP/RTU/ASCII 等协议。连接

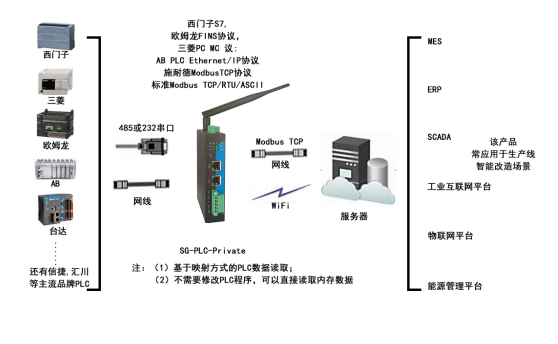

到服务器或者 DCS 端的方式有网口和 WiFi 两种方式可以选择。使用框图如下：

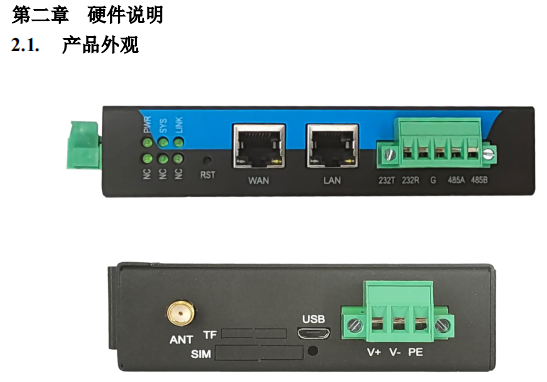

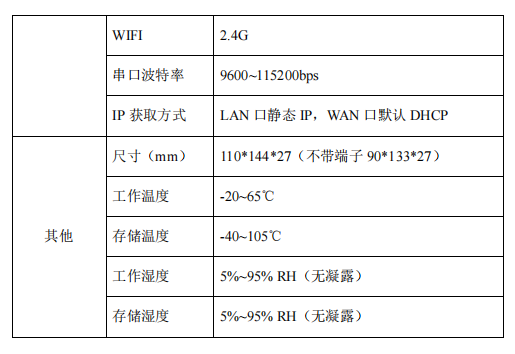

2.2.1. 天线接口
设备提供一个 WIFI 天线接口，接 2.4G WIFI 天线。
2.2.2. WAN 口
设备提供 1 个 WAN 口，可用于连接 Modbus 主站设备。
2.2.3. LAN 口
设备提供 1 个 LAN 口，连接 PLC。
2.2.4. 电源端子
V+、V-为设备供电口，支持 12~36V DC 供电，PE 可接大地。
2.2.5. Reload 按键
长按 3~10s 设备恢复出厂设置，设备恢复出厂设置 LAN 口默认 IP 为 192.168.1.37。
2.2.6. COM1
插拔式接线端子，支持一路 RS485/RS232，不能同时使用。

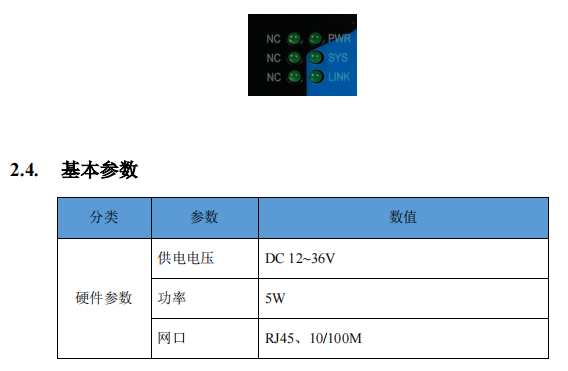

2.3. 指示灯
·Power 灯：常量表示供电正常。
·Sys 灯：设备工作正常时闪烁。
·Link 灯：Modbus TCP 有设备连接时常亮。
·NC：预留。
·NC：预留。
·NC：预留。
具体配置和操作可主页s
