74HC595芯片详解

       芯片简述：74HC595是一个8位串行输入、并行输出的位移缓存器：并行输出为三态输出。在SCK 的上升沿，串行数据由SER输入到内部的8位位移缓存器，并由QA~QH'输出，而并行输出则是在SCK的上升沿将在8位位移缓存器的数据存入到8位并行输出缓存器。当串行数据输入端OE的控制信号为低使能时，并行输出端的输出值等于并行输出缓存器所存储的值。

     芯片主要功能多用为：扩展端口，减小单片机芯片端口的压力。

引脚说明

原理：

    74HC595芯片，重点需要了解的是QA~QH，SER，SCK和RCK

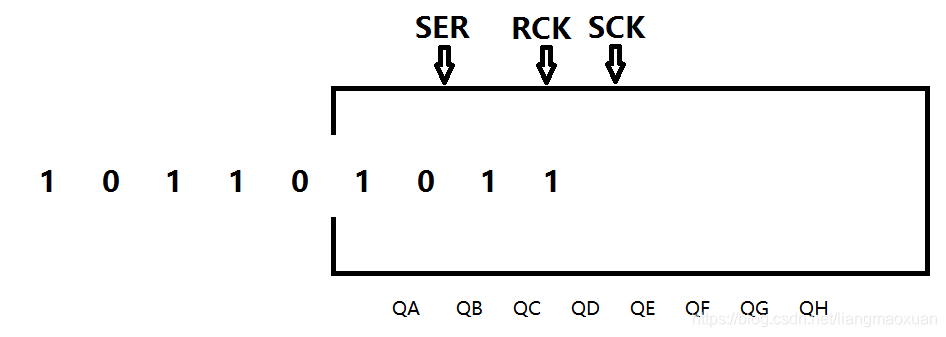

    整个流程可以简述为：外部输入一个高电平（或低电平）到SER，此时SCK 从低电平到高电平（切换一个上升沿），会记录一位状态，以此类推，8位都填充入寄存器后，触发RCK从低电平到高电平（切换一个上升沿），它会把之前SCK移位寄存器记录的8位移进数据寄存器，并通过8位并行数据端口输出。

注意：先输入的位控制的是QH端，最后输入的是控制QA端

功能演示：

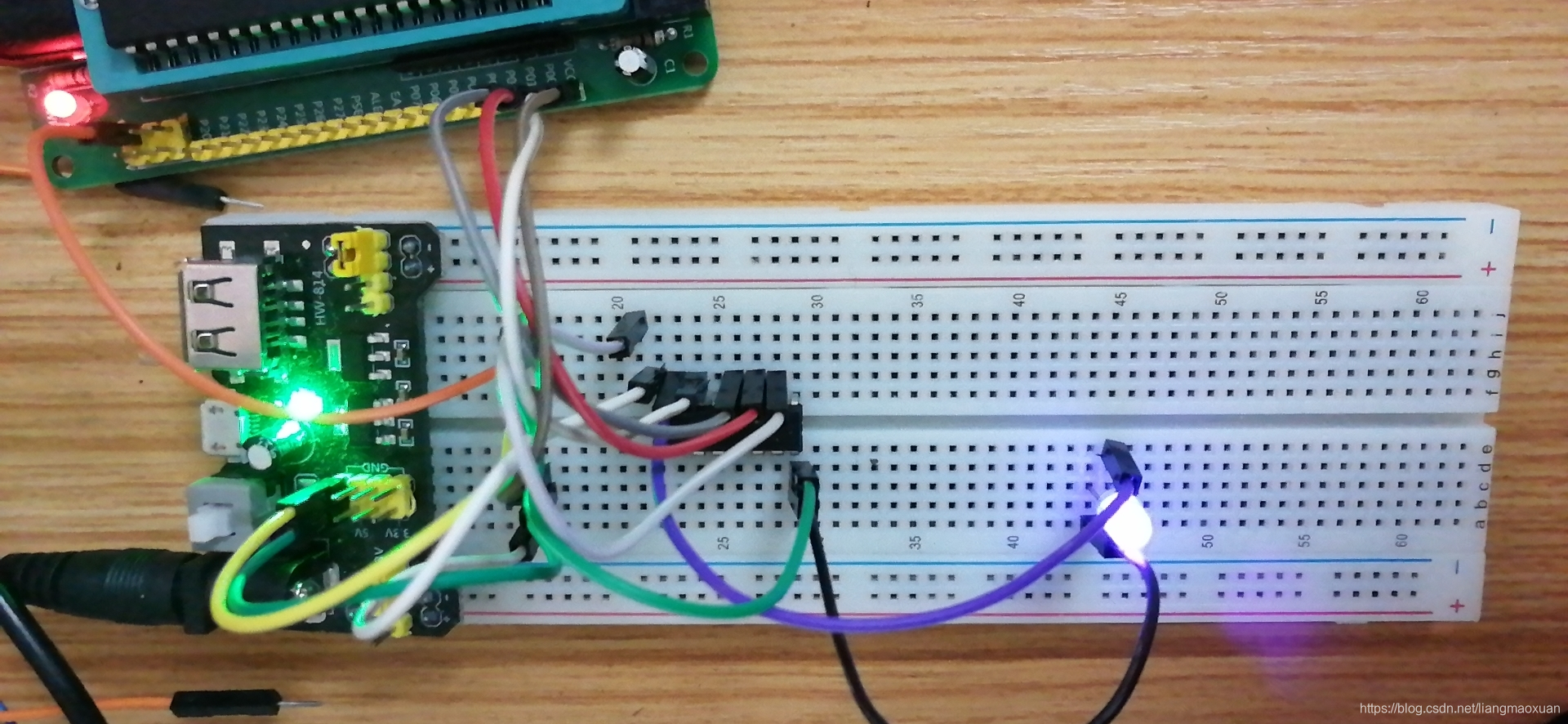

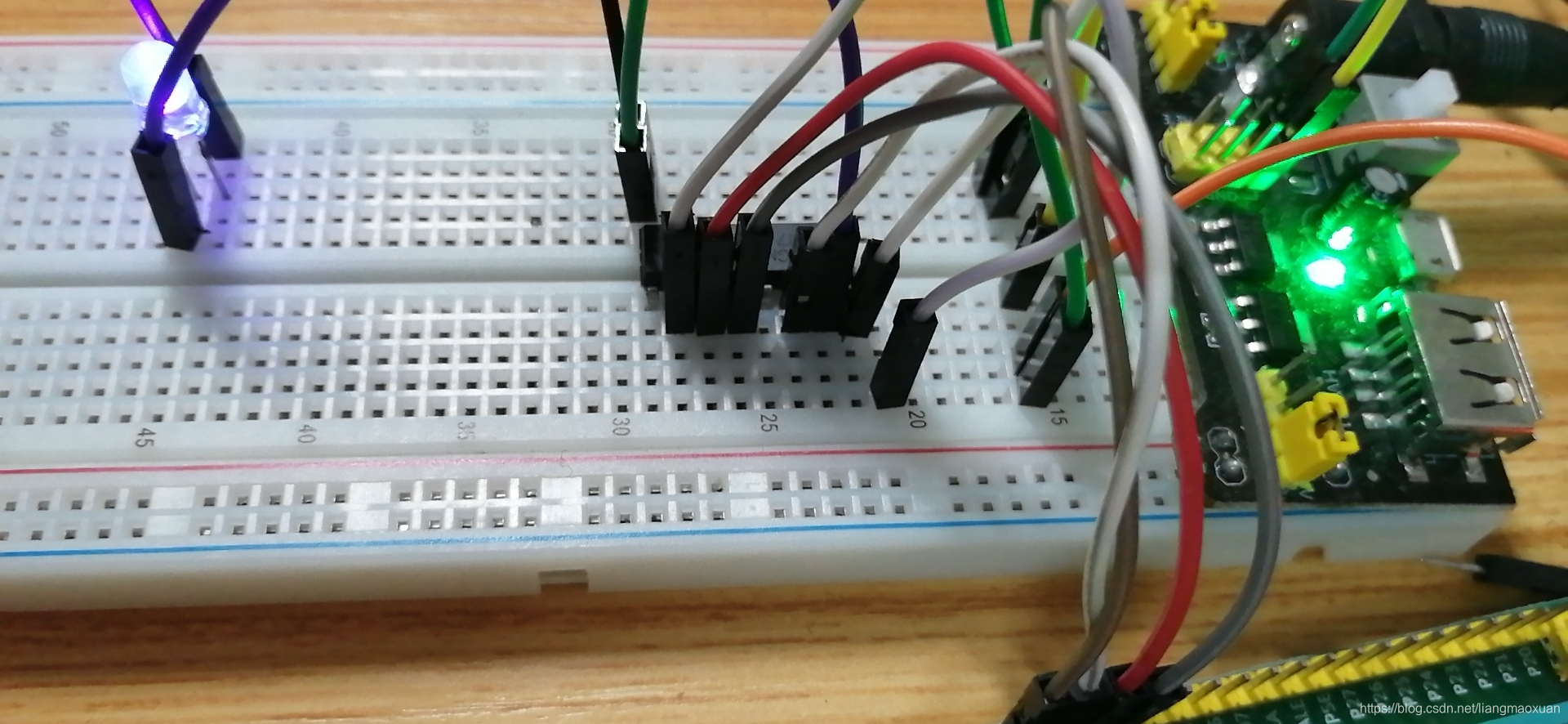

实现对QA端口进行控制LED灯闪烁，其他端口保持低电平不工作

代码参考：

/**************************************************************************************
*		              74HC595芯片实验												  *
***************************************************************************************/

#include "reg52.h"			 //此文件中定义了单片机的一些特殊功能寄存器
#include<intrins.h>		//因为要用到左右移函数，所以加入这个头文件

typedef unsigned int u16;	  //对数据类型进行声明定义

sbit SI_595 = P0^0;
sbit SCK_595 = P0^1;
sbit RCK_595 = P0^2;


#define SPEED 50000

/*******************************************************************************
* 函 数 名         : delay
* 函数功能		   : 延时函数，i=1时，大约延时10us
*******************************************************************************/
void delay(u16 i)
{
	while(i--);
}

void setSck(u16 j)
{

	SCK_595 = 0;
	SI_595 = j;
	SCK_595 = 1;
}

/*******************************************************************************
* 函 数 名       : main
* 函数功能		 : 主函数
* 输    入       : 无
* 输    出    	 : 无
*******************************************************************************/
void main()
{

	RCK_595 = 0;

    setSck(0);
    setSck(0);
	setSck(0);
	setSck(0);
	setSck(0);
	setSck(0);
    setSck(0);
    setSck(1);

	RCK_595 = 1;

	delay(SPEED);
	delay(SPEED);
	delay(SPEED);
	delay(SPEED);
	delay(SPEED);

}

总结不好多多担待，文章只单纯个人总结，如不好勿喷，技术有限，有错漏麻烦指正提出。本人QQ:373965070
