概要

在智能手机中，摄像头模组（Camera Module）与主控芯片（AP，Application Processor）之间的通信广泛采用 I2C 总线，主要负责摄像头的配置管理、参数调节和状态监控。相较于高速数据传输（由 MIPI-CSI 负责图像数据），I2C 专注于低速控制指令交互，是摄像头正常工作的 “控制神经”。

一、通信系统架构

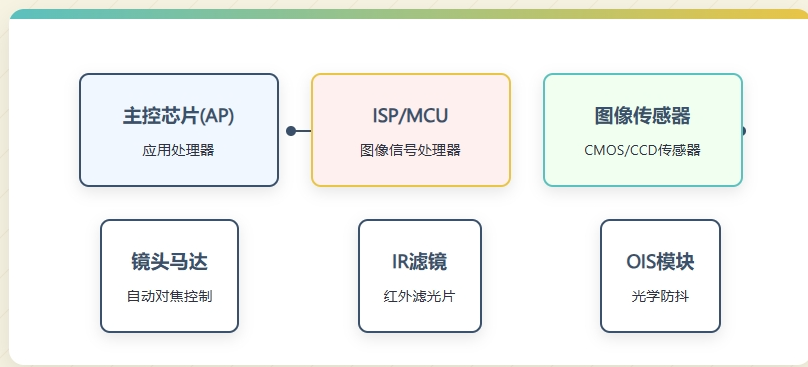

智能手机摄像头与主控的 I2C 通信系统包含三个核心部分：

主控芯片（AP）：作为 I2C 主设备（Master），发起通信并发送控制指令
摄像头模组：内置从设备（Slave）控制器（通常集成在 ISP 或专用 MCU 中）
I2C 物理层：由 SDA（数据线）和 SCL（时钟线）两根线组成，总线上可挂接多个摄像头模组（通过地址区分）
硬件连接特点
采用 3.3V 或 1.8V 低电压供电，符合手机低功耗设计
总线端接 10kΩ 左右的上拉电阻，确保空闲状态为高电平
支持热插拔保护设计，防止模组插拔时损坏 AP 接口
信号线通常采用差分走线，减少手机内部电磁干扰

二、I2C 通信协议在摄像头控制中的应用

1. 地址分配机制

手机中多个摄像头（主摄、超广角、长焦等）通过不同 I2C 地址区分：

7 位地址为主流，范围通常为 0x20-0x7F
主摄常用地址：0x3C/0x3D
副摄常用地址：0x2C/0x2D
地址可通过模组上的电阻配置引脚修改

2. 核心通信内容

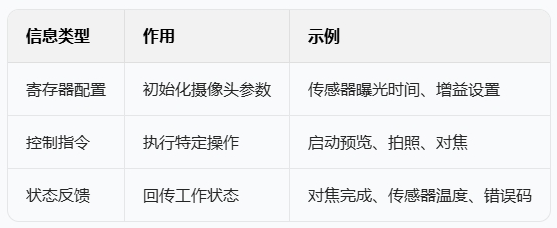

I2C 总线主要传输三类信息：

3. 典型通信流程（以拍照为例）

AP 通过 I2C 发送 “初始化指令” 到摄像头模组（配置分辨率、帧率等）
写入 0x0100 寄存器：0x01（启动传感器）
写入 0x0200 寄存器：0x03（1080P 分辨率）
摄像头模组完成初始化后，通过 I2C 回传 “就绪状态”
读取 0x0001 寄存器：0x00（无错误）
AP 发送 “对焦指令”
写入 0x0300 寄存器：0x02（自动对焦）
摄像头模组执行对焦并反馈结果
0x0002 寄存器变化为 0x01（对焦完成）
AP 发送 “拍照指令”
写入 0x0400 寄存器：0x01（捕获单帧）
摄像头完成拍照后反馈状态
0x0003 寄存器：0x00（拍照成功）

三、摄像头模组 I2C 寄存器映射

摄像头模组内部通常有数千个寄存器，通过 I2C 访问实现精细控制，主要分类：

1. 基础控制寄存器

0x0000-0x00FF：状态与控制寄存器
0x0000：设备 ID（只读）
0x0001：错误状态码（只读）
0x0002：操作模式（读写，0 = 待机，1 = 预览，2 = 拍照）

2. 传感器配置寄存器

0x0100-0x01FF：曝光控制
0x0100：曝光时间低 8 位
0x0101：曝光时间高 8 位
0x0102：ISO 增益设置
0x0200-0x02FF：图像参数
0x0200：分辨率设置
0x0201：帧率控制
0x0202：白平衡模式

3. 镜头控制寄存器

0x0300-0x03FF：对焦控制
0x0300：对焦模式（0 = 手动，1 = 自动）
0x0301：对焦位置低 8 位
0x0302：对焦位置高 8 位
0x0400-0x04FF：光学防抖 (OS)
0x0400：OS 使能
0x0401：OS 状态

四、通信时序与速率优化

1. 速率选择

标准模式（100kbps）：初始化和低功耗场景
快速模式（400kbps）：正常工作时参数配置
高速模式（3.4Mbps）：部分高端机型支持，用于快速配置

2. 时序特性

起始条件（S）：SCL 高电平时，SDA 从高到低跳变
停止条件（P）：SCL 高电平时，SDA 从低到高跳变
数据有效性：SCL 高电平时，SDA 状态必须稳定
应答信号（ACK）：接收方在第 9 个时钟周期拉低 SDA

3. 多字节读写操作

摄像头配置常需连续读写多个寄存器，采用 I2C 多字节传输模式：

五、错误处理与可靠性设计

智能手机环境下，I2C 通信需应对电磁干扰、电源波动等挑战，采用多重可靠性机制：

1. 错误检测机制

超时检测：AP 发送指令后若 10ms 内无应答，则判定为通信失败
校验和：关键配置参数附加校验和，确保数据完整性
总线冲突检测：监测 SDA/SCL 线异常状态，避免总线锁死

2. 恢复机制

软复位：通过写入特定寄存器（如 0x000F=0x01）复位摄像头 I2C 接口
总线重启：AP 产生 9 个时钟脉冲，清除从设备异常状态
重试机制：单次通信失败后重试 3 次，仍失败则切换备用摄像头

3. 低功耗优化

空闲时自动进入 I2C 从设备休眠模式
采用中断方式代替轮询，减少不必要的通信
摄像头模组支持 I2C 唤醒功能（通过特定地址访问唤醒）

六、实际应用案例：主摄与 AP 的 I2C 通信

以智能手机主摄启动流程为例，展示 I2C 通信的具体应用：

1、上电初始化

AP 通过 I2C 发送设备地址 0x3C+W，检测摄像头是否存在
读取 0x0000 寄存器，确认设备 ID 为 0x1234（预期值）
写入 0x000F=0x01，触发摄像头软复位

2、传感器配置

写入 0x0100-0x0101=0x07D0（曝光时间 2000μs）
写入 0x0102=0x08（ISO=100）
写入 0x0200=0x05（配置 4K 分辨率）
写入 0x0201=0x1E（30fps 帧率）

3、镜头配置

写入 0x0300=0x01（使能自动对焦）
读取 0x0305（对焦电机状态），等待就绪
写入 0x0400=0x01（使能光学防抖）

4、启动预览

写入 0x0002=0x01（设置为预览模式）
读取 0x0003，确认预览已启动（0x01）
周期性读取 0x0004（传感器温度），防止过热

七、与 MIPI-CSI 的协同工作

需要强调的是，I2C 与 MIPI-CSI 在摄像头系统中分工明确：

I2C：负责控制指令和状态信息（低速、低带宽）
MIPI-CSI：负责传输图像数据（高速、高带宽，可达数 Gbps）

两者协同流程：

AP 通过 I2C 配置摄像头参数并发送 “开始采集” 指令
摄像头模组通过 MIPI-CSI 传输图像数据到 AP
AP 通过 I2C 实时调节参数（如曝光、对焦）
传输结束后，AP 通过 I2C 发送 “停止采集” 指令

总结

I2C 总线在智能手机摄像头系统中扮演着 “控制中枢” 的角色，通过简单的两根线实现了主控与摄像头之间高效、可靠的指令交互。其核心优势在于：

硬件实现简单，仅需两根线即可连接多个设备
协议轻量，适合电池供电的移动设备
灵活可控，支持精细的摄像头参数调节
