一、概述

      PEPS 系统 RF 射频方案，该系统采用 434 MHz 频段的超高频信号结合 125 KHz 频段的低频，通过 PEPS 系统的应答交互，实现汽车胎压监测、遥控门锁、一键启动等功能。


二、简介

      PJF7992 是 NXP 一款完全集成的基站 IC 第二代 ABIC2 ( Advanced Basestation IC 2 )，该 IC 设计用于提供对应答器的读和写访问，具有高度集成度和较少的外部组件数量。

      该 IC 可用于 NXP 应答器系列 HT2, HT2- extended, HT3和HT-Pro (PCF7xxx) 以及类似的应答器类型一起使用，工作在125 kHz 频率，并支持 FSK 频率调制与 ASK 振幅调制。

      PJF7992 作为第二代在 PCF7991 ABIC 的基础上提供了许多增强功能，如片上电压调节器、支持单线通信、集成 LIN 收发器和天线驱动信号的波形整形，具体来说，该 IC 具有广泛的供电电压范围，允许直接从车辆电池（12V）供应，并且无需外部电压调节器，提供片上温度传感器，以保护设备免受过热。


2.1 特点

• 集成的单芯片基站
• 集成强大的可编程天线驱动器/调制器
• 集成 LIN 收发器 (物理层兼容0和SAE J2602，兼容lin1.3)
• 支持单线通信
• 高性能自适应采样时间 AM/PM 解调器
• 外部时钟参考情况下的片上时钟振荡器和分频器
• 天线开路和短路检测
• 低功耗和超低功率待机模式

2.2 应用

      半导体技术的进步为汽车厂商提供了智能化 、更安全 、更便利的汽车技术 ，PCF7991适合读写操作，频率稳定，用这颗芯片作为RFID前端电路把RFID的电子标签技术成功的应用于汽车电子锁 ，通过汽车与钥匙间的125kHz的无线通信来实现电子身份识别 。

三、主要功能引脚介绍

四、PJF7992通信介绍

4.1通信模式概述

      PJF7992 与设备可通过 SPI 或单线模式通信，取决于应用程序的需要，设备配置利用一组命令来控制和修改相应的设备寄存器。

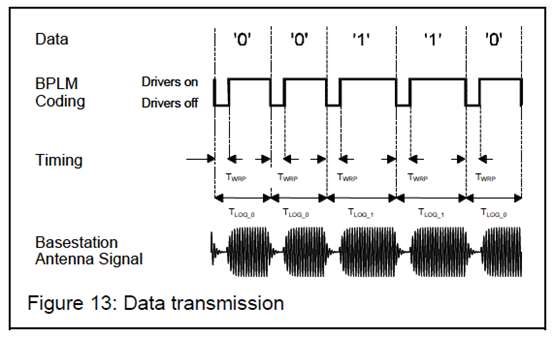

      通过命令将串行接口配置为透传或缓冲应答器通信模式，启用对应答器的读 / 写访问，在透传模式下，数据线 (LIN, DI, DO) 被用来提供对天线驱动器的直接控制和对解调接收信号的直接访问，提供对解调接收信号二进制脉冲长度调制 (BPLM) 编码器和曼彻斯特解码器，以8位的块发送和接收应答器数据。


(图片来源 《PJF7992A_DataSheet.pdf》)

4.2通信模式选择

       对于具有嵌入式基站的架构，SPI 操作是最合适的，因为它提供了对设备的快速和直接访问。而对于具有远程基站的架构，单线模式是有利的，因为它只需要三根互连线 (VBAT, GND和LIN)，并具有串行数据通信的优良信噪等比特性。

       引脚 IOREF 决定串行接口的操作模式，选择SPI操作，如果电压水平为 IOREF 超过一定阈值(VIOREF,IMS)。在这种情况下，引脚 IOREF 上的电压水平也用于匹配接口 I/O 电压水平规范与提供给外部微控制器的电源。在这种情况下，微控制器和引脚 IOREF 必须由外部电压调节器(VIOREF) 提供。否则，如果引脚 IOREF 低于某个阈值 (VIOREF,IMS)，则选择单线操作。

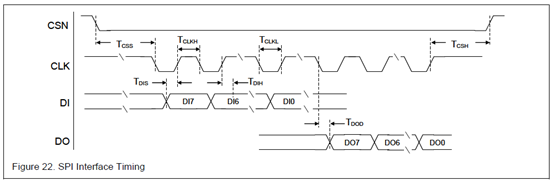

4.2.1 SPI 通信模式

      SPI 通信模式是通过设置 VIOREF 的值大于VIOREF，在这种模式下，接口在命令接收和响应期间同步操作，使用专用的数据输入 DI、数据输出 DO和数据时钟、CLK线。

      具有多个从设备的应用提供了 Chip Select，用于从SLEEP模式唤醒设备，而在单从设备应用中，芯片选择引脚 CSN 不能设置为接地，因为需要额外的功能，如唤醒、初始化和透明通信控制。

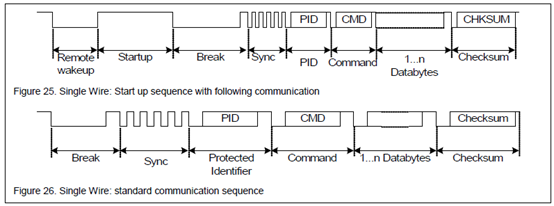

4.2.2 单线通信模式

      通过将 VIOREF 设置为小于 VIOREF，在这种模式下，数据输入和数据输出共享同一条线路，接口异步操作，避免了专用的数据时钟线，相反数据时钟来源于系统时钟。

      在与应答器的透传通信过程中，实际数据速率无关紧要，时序由应答器协议决定，单线模式利用片上 LIN 收发器与设备进行远程通信。不需要外部微控制器，LIN 收发器由内部状态机控制，CSN、DI、CLK 引脚脚无功能所以可以接地。
