ESP32学习笔记（一）——芯片初识
注:使用VSCode中的ESP-IDF插件进行开发，笔记基于B站ＵＰ主艾谷科技的视频教程ESP32-S3系列芯片命名规则注：本图来源于B站UP主艾谷科技。
目录
strapping引脚是一种特赦引脚，芯片上电启动时，先检测Strapping引脚的电平状态，依据其电平状态，进行不同的配置操作。(功能上类似于STM32的BOOT引脚)
注:使用VSCode中的ESP-IDF插件进行开发，笔记基于B站ＵＰ主艾谷科技的视频教程
ESP32S3+ESPIDF入门教程 程序纯手打 手把手教学 中文字幕 持续更新中_哔哩哔哩_bilibili

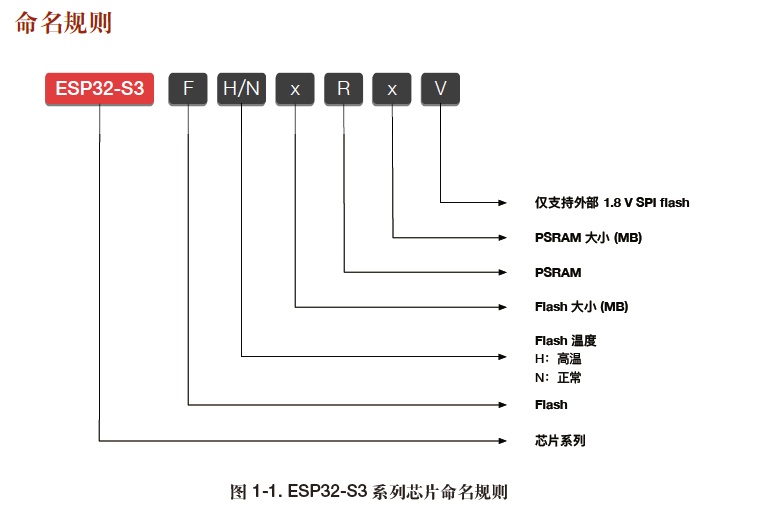

ESP32-S3系列芯片命名规则
注：本图来源于B站UP主艾谷科技

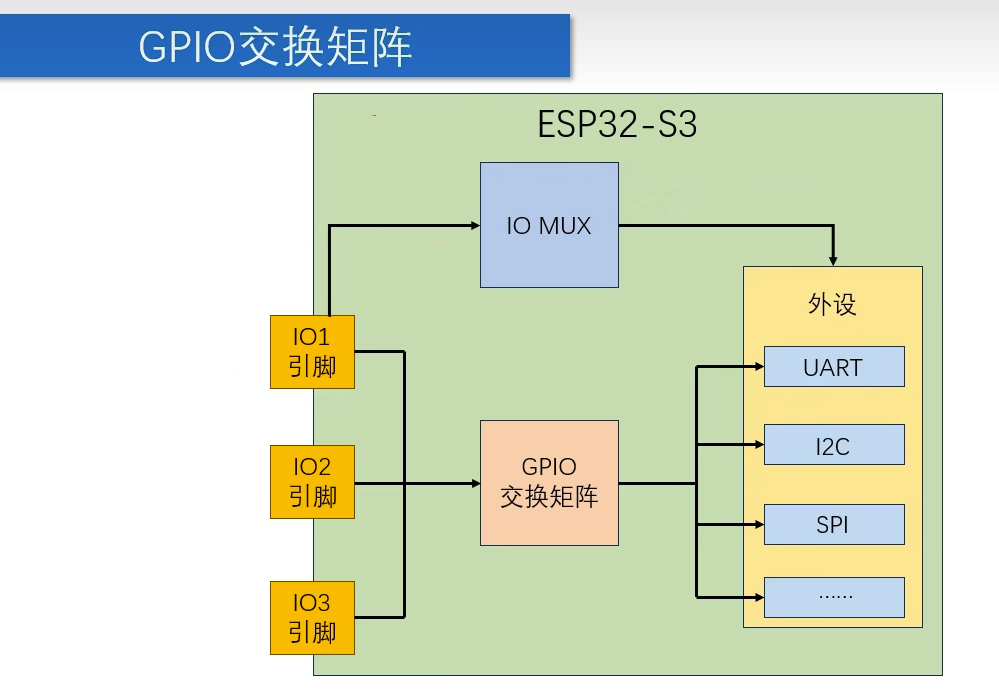

一、GPIO交换矩阵
ESP32芯片设计中采用了GPIO交换矩阵结构，实现了外设与引脚之间的灵活配置。为满足高速外设的传输需求，芯片还提供了直连引脚的专用通道。

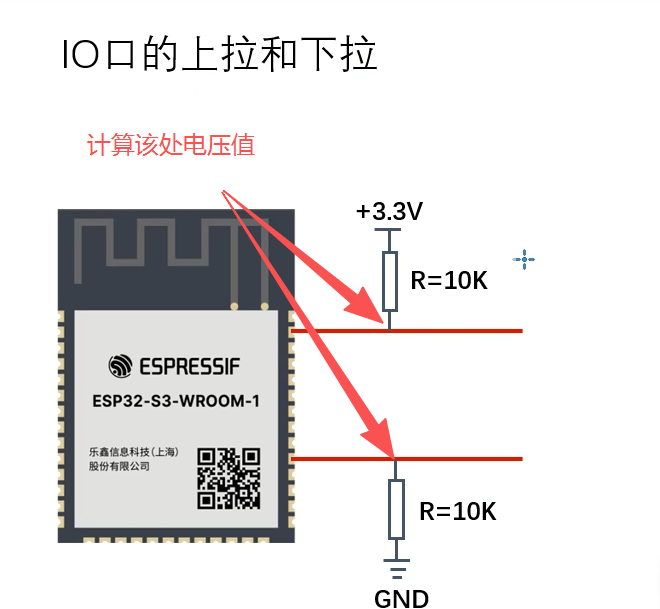

二、上拉 下拉电阻
IO口进行上拉下拉,可以指定IO口的默认电平。上拉电阻使得IO口的默认电平为高电平,下拉电阻使得IO口的默认电平为低电平。
同时由上下拉电阻的阻值计算可得，上下拉电阻的阻值越低,上下拉能力越强。
可采用极限分析法来理解上拉电阻的作用：当电阻值趋近于零时，IO口分压将接近外部电源电压；而当电阻值趋近于无穷大时，相当于开路状态，IO口分压则趋近于零。

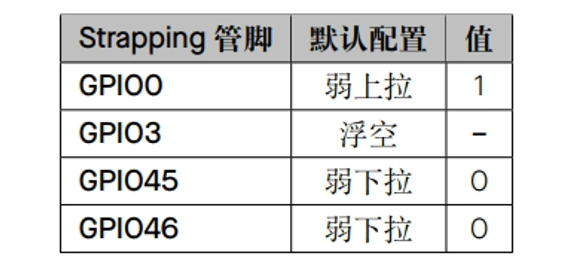

三、strapping引脚
strapping引脚是一种特赦引脚，芯片上电启动时，先检测Strapping引脚的电平状态，依据其电平状态，进行不同的配置操作。(功能上类似于STM32的BOOT引脚)
