一、基本概念

最优潮流是电力系统运行的核心工具，其目的是在满足电网物理约束（如节点电压、线路功率、发电机出力限制等）的前提下，​优化发电成本或系统损耗等目标函数。结果显示runopf('case30')的结果——一个标准算例的成功计算结果。

二、解析结果

1.模型和求解器

• ​模型特点：采用交流潮流模型（AC-OPF），以极坐标形式的功率方程描述电网，比直流模型（DC-OPF）更精确，但计算复杂度更高。
• ​适用场景：适用于对精度要求高的场景（如节点电压优化、无功功率调度）。
• ​算法类型：求解器（MIPS 1.5.1），内点法（Interior Point Method），适合大规模非线性规划问题。
• ​优势：收敛速度快，对病态问题的鲁棒性强。
• ​内置线性求解器：可能采用稀疏矩阵分解技术（如LU分解）加速计算。

2.How many?

•

系统共有30个节点（母线），有6台发电机，20个负荷点（其中：分成fixed和dispatchable)

• Fixed: 20
  • 所有负荷均为固定负载（不可调节），需由发电机完全满足。
  • 在OPF中，这些负荷作为恒定功率约束。
• ​Dispatchable: 0
  • 无可调度负荷（如需求响应资源），说明未考虑柔性负荷优化。

shunts=2 系统存在2个并联无功补偿设备（如电容器或电抗器）。

 Branches: 41

• ​含义：系统有41条输电线路或变压器支路。
• ​Inter-ties: 7
  • 其中7条为区域间互联线路（Inter-ties），表明系统被划分为多个区域。
• ​Transformers: 0
  • 无变压器，所有支路为纯输电线路（可能为简化模型）。

• ​Inter-ties: 7
  • 其中7条为区域间互联线路（Inter-ties），表明系统被划分为多个区域。
• ​Transformers: 0
  • 无变压器，所有支路为纯输电线路（可能为简化模型）。

​Areas: 3

• ​含义：网络被划分为3个区域。
• ​作用：区域划分常用于互联电网的分散控制、市场交易或分区可靠性分析。

3.How much?

参数	​P (MW)	​Q (MVAr)	​解释
​Total Gen Capacity	335.0	-95.0 to 405.9	所有发电机总容量：有功固定为335MW，无功可调节范围（-95吸收 ~ 405.9发出）。
​On-line Capacity	335.0	-95.0 to 405.9	当前在线发电机的容量，与总容量一致，说明所有发电机均投入运行。
​Generation (actual)	192.1	105.1	当前实际发电量：有功192.1MW，无功105.1MVAr（满足负荷需求并补偿损耗）。
​Load	189.2	107.2	系统总有功负荷189.2MW，无功负荷107.2MVAr。
​Fixed	189.2	107.2	固定负荷占比100%（无弹性负荷），与总负荷一致。
​Dispatchable	-0.0 of -0.0	-0.0	无可调度负荷（如需求响应或储能），说明负荷完全刚性。
​Shunt (inj)	-0.0	0.2	并联无功补偿设备（如电容器）的无功注入量：0.2MVAr（补偿系统无功需求）。
​Losses (I² * Z)	2.86	13.33	线路和变压器损耗：有功损耗2.86MW，无功损耗13.33MVAr（由电流平方乘以阻抗计算）。
​Branch Charging (inj)	-	15.2	输电线路电容效应产生的无功注入：15.2MVAr（改善电压水平）。
​Total Inter-tie Flow	51.0	58.1	区域间互联线路的净功率交换：有功51.0MW（区域间传输），无功58.1MVAr（支持电压稳定性）。

4 三种最大值最小值

4.1 电压分析

​参数	​最小值	​最大值	​解释
​电压幅值 (Voltage Magnitude)	0.961 p.u. @ Bus 8	1.069 p.u. @ Bus 27	- ​Bus 8电压最低：可能因靠近重负荷或无功支撑不足，需检查无功补偿设备。 - ​Bus 27电压最高：可能靠近发电机或轻载区域，需防止过电压风险。
​电压角度 (Voltage Angle)	-5.69° @ Bus 19	0.00° @ Bus 1	- ​Bus 19角度最低：表明该节点为功率传输的“末端”，有功需求较大。 - ​Bus 1角度为0：通常设为参考节点（松弛节点），角度固定为0。

---

​4.2 损耗分析

​参数	​最小值	​最大值	​解释
​有功损耗 (P Losses)	-	0.30 MW @ Line 2-6	- ​线路2-6有功损耗最高
​无功损耗 (Q Losses)	-	2.39 MVAR @ Line 28-27	- ​线路28-27无功损耗最高：线路电抗（X）较高或电流较大，可能为关键瓶颈线路。

---

​4.3 边际价格分析（Lambda）​

​参数	​最小值	​最大值	​解释
​Lambda P（有功边际价格）​	3.66 $/MWh @ Bus 1	5.38 $/MWh @ Bus 8	- ​Bus 1价格最低：靠近廉价发电机或供电充裕。 - ​Bus 8价格最高：供电紧张（如线路拥堵或负荷集中），需增加发电或减少需求。
​Lambda Q（无功边际价格）​	-0.06 $/MWh @ Bus 29	1.40 $/MVarh @ Bus 8	- ​Bus 29负价格：系统过剩无功，吸收无功可获补偿（如投入电抗器）。 - ​Bus 8价格最高：无功短缺，需发电机或电容器提供支持。

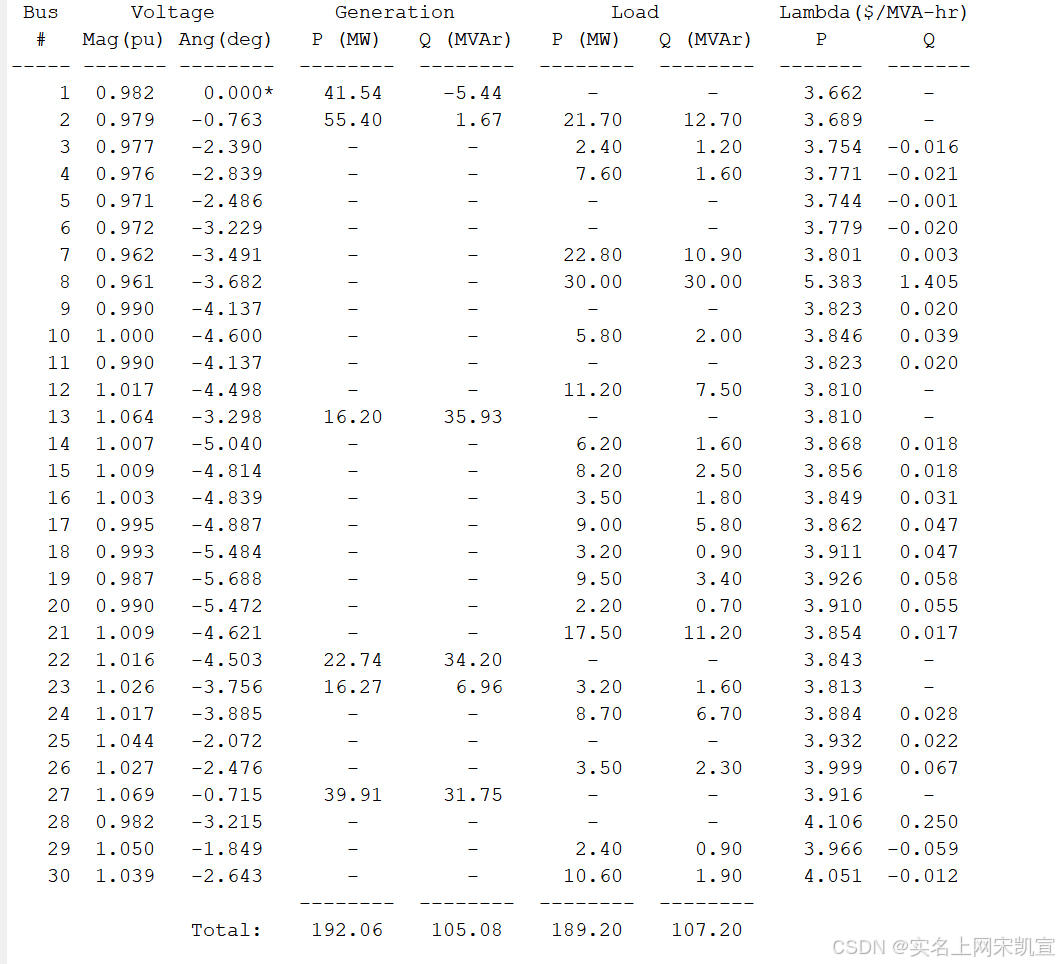

5.典型母线数据

5.1 母线1（参考节点/松弛节点）​

参数	值	解释
​电压角度	0°	作为系统参考节点（松弛节点），角度固定为0°，用于平衡系统功率不平衡。
​发电（P）​	41.54 MW	松弛节点需调节出力以满足全网功率平衡，其发电量反映系统总需求与损耗（如41.54MW为关键平衡量）。
​Lambda P	3.662 $/MWh	有功边际成本较低，说明此处供电充裕（可能为低成本机组所在节点）。
​Q为负值	-5.44 MVAr	发电机吸收无功（可能因线路充电或邻近节点电压过高需调节）。

5.2 母线7（负载反向“发电”）​

参数	值	解释
​负载（P）​	-20 MW	​负负载表示实际为发电注入​（可能是分布式电源、储能放电或数据录入错误）。
​负载（Q）​	-10 MVAr	负无功表示向系统注入感性无功（如光伏逆变器或同步补偿机）。
​Lambda P	3.801 $/MWh	高于松弛节点，反映局部供电成本上升（可能因线路拥堵或高成本电源主导）。

5.3 母线8（电压最低 & 高边际成本）​

参数	值	解释
​电压幅值	0.961 p.u.	​全网电压最低点，可能因重负载、无功支撑不足或线路阻抗过高导致。
​Lambda P	5.383 $/MWh	有功边际成本全网最高，说明供电紧张（需优先扩容或增加分布式电源）。
​Lambda Q	1.405 $/MVArh	无功边际成本高，需投入电容器或调整发电机励磁以改善电压。

---

​5.4 母线9（零出力但高Lambda Q）​

参数	值	解释
​发电（P/Q）​	0 MW / 0 MVAr	未连接发电机，但Lambda Q高达0.02 $/MVArh，说明该节点无功需求敏感，需外部补偿。
​负载（Q）​	3.823 MVAr	无功负荷较高（可能为电动机等感性负载集中区域）。

---

​5.5 母线10（理想电压 & 无负载）​

参数	值	解释
​电压幅值	1.000 p.u.	人为设定的理想电压（常见于二级节点或电压控制参考点）。
​发电/负载	均为0	可能为纯连接节点（如变电站或线路中点），仅承担功率传输，不参与发用电。

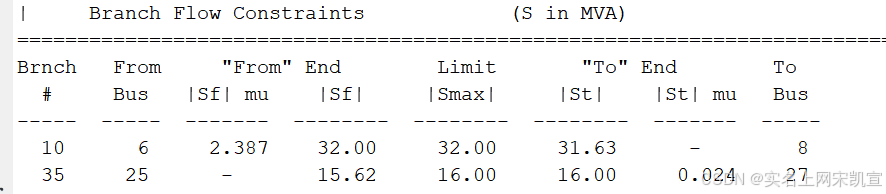

6 电力系统支路流量约束表（Branch Flow Constraints）

• 支路10末端功率接近容量极限（31.63/32 MVA），需警惕母线8的负载突变导致过载。
• 16MVA​ 末端视在功率严格等于限值，说明该约束在OPF中处于活跃状态。

• 10	末端功率接近限值（31.63/32 MVA）	中	监控母线8负载，优化无功补偿降低损耗。
  35	末端功率严格达限（16/16 MVA）	高	紧急扩容或调整发电机调度释放容量。

  7.电压约束表（Voltage Constraints）

电压越限风险

• 母线29的电压实际值（1.050 p.u.）严格等于上限，表明该节点是电压控制的关键瓶颈。
