【RflySim仿真平台】视觉感知与避障决策例程学习
本文介绍了RflySim平台下视觉感知与避障决策的基础接口实验，主要包括：1）通过Python接口实现RflySim 3D图像获取、相机参数调整及多类型图像（RGB、灰度、深度）采集；2）点云数据处理与显示方法，包括共享内存和UDP传输两种模式；3）激光雷达点云数据获取与大疆Livox激光雷达应用；4）无人机位置信息与碰撞数据获取；5）基于ROS系统的自定义tf树实现。实验覆盖了Windows和L
·
目录
11.获取 RflySim3D 内所有动态创建物体位置、碰撞数据
0.ApiExps：视觉感知与避障决策基础接口类实验
一、RflySim 视觉接口使用入门

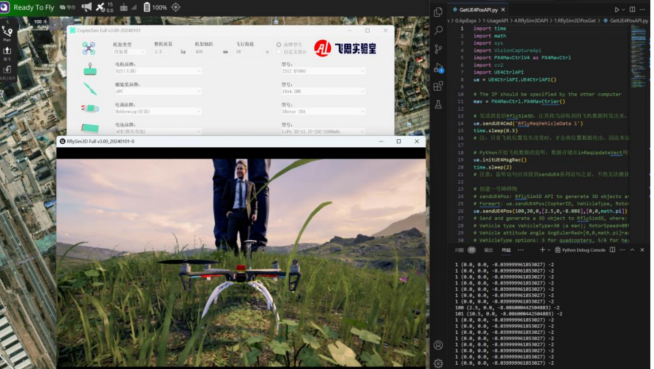

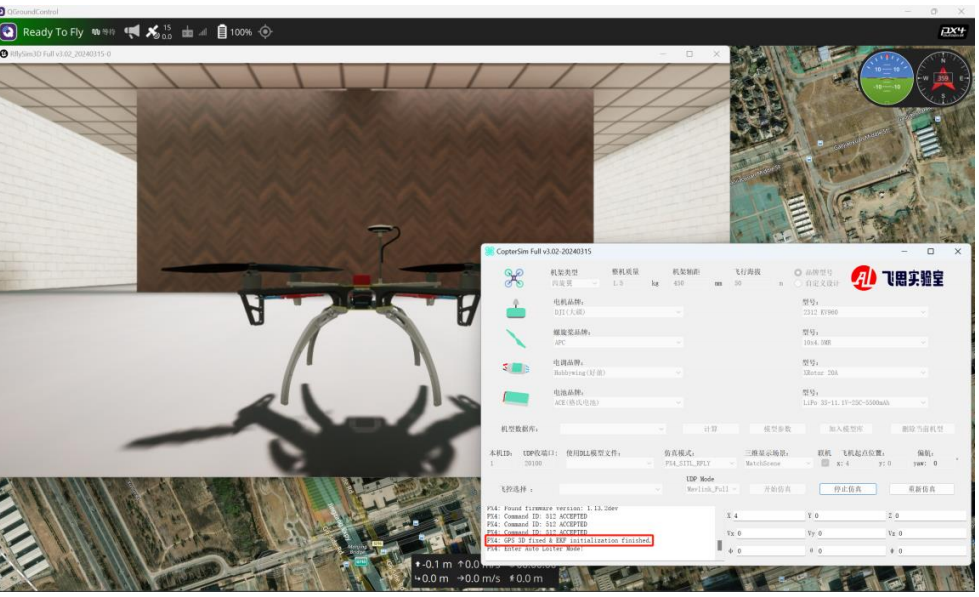

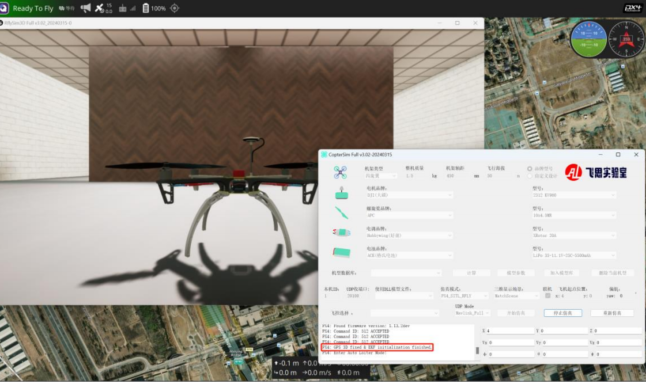

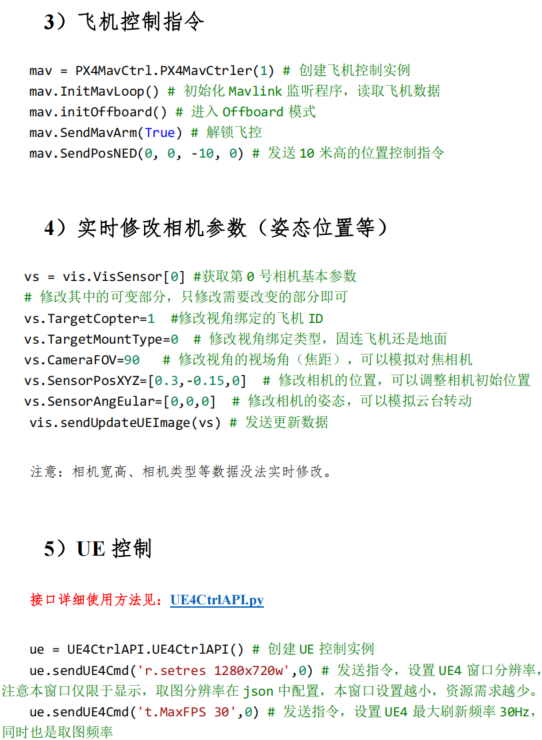

1.Python接口获取 RflySim3D图像并实时控制
本实验只支持 Windows 下 Python 环境运行，通过 Python 接口 VisionCaptureApi.py（见 RflySimAPIs\RflySimSDK\vision 目录）获取 RflySim3D 图像并实时更新相机参数（姿态、位置、FOV 等）。
重点：

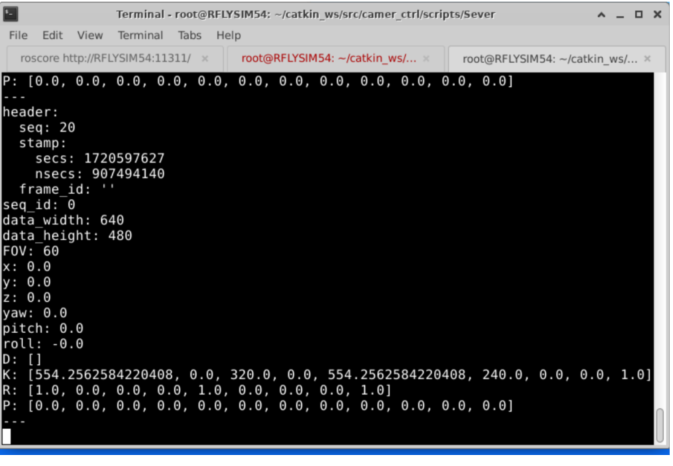

其中获取json配置文件的传感器数据并通过ROS发布话题的API函数为VisionCaptureApi.py，详细的可以看startImgCap()函数，具体说明了各个传感器的数据格式、话题名称等信息。

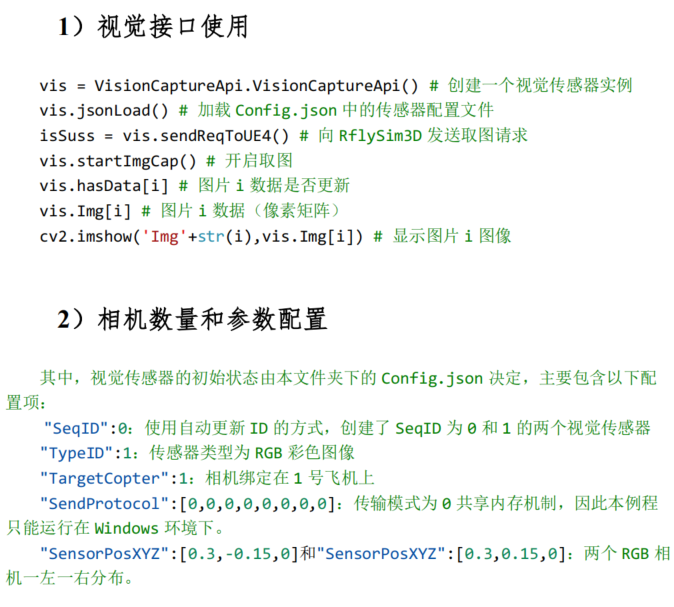

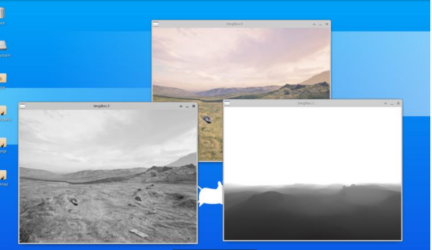

2.python 接口获取 RGB、灰度、深度三个相机图像
本实验只支持 Windows 下 Python 环境运行， 通过 Python 接口 VisionCaptureApi.py （见 RflySimAPIs\RflySimSDK\vision 目录）获取 RflySim3D 图像并实时更新相机参数（姿态、位置、 FOV 等）。
在config文件中进行了传感器配置，参数需要好好看，后面会用到

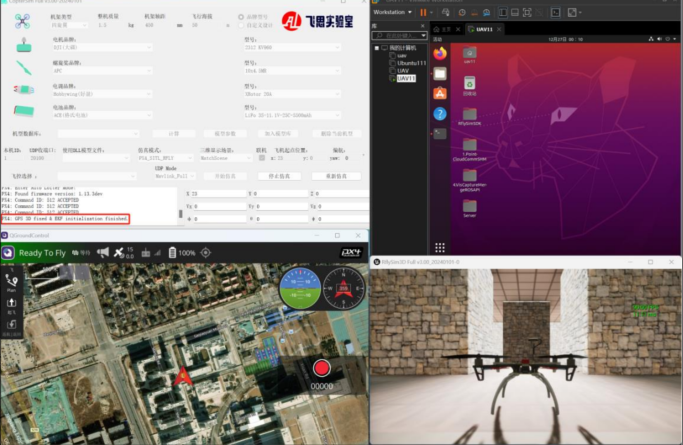

3.无 CopterSim 取图

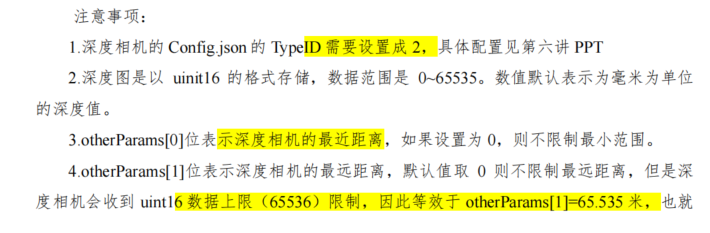

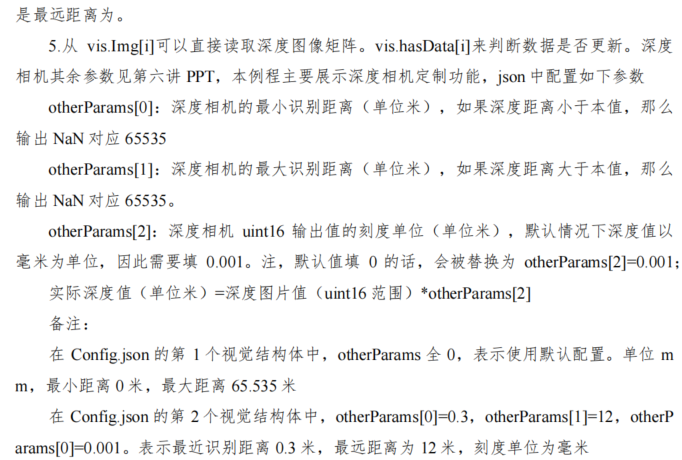

4.深度图获取

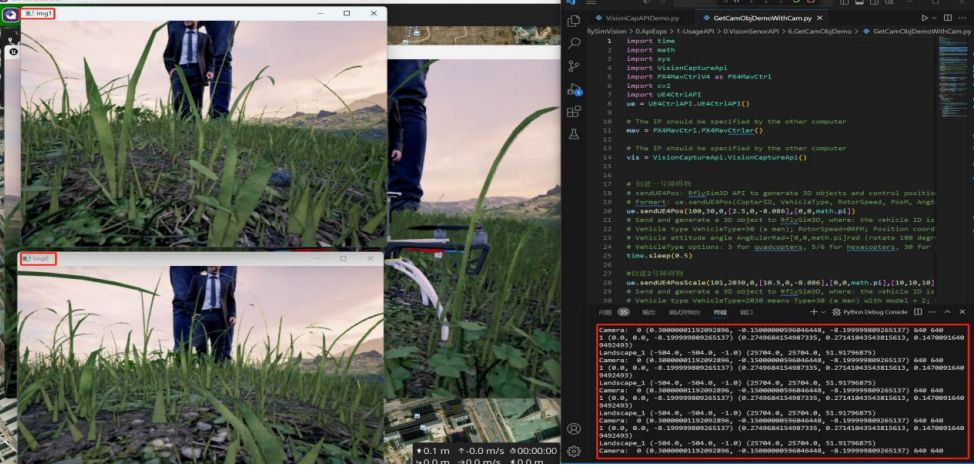

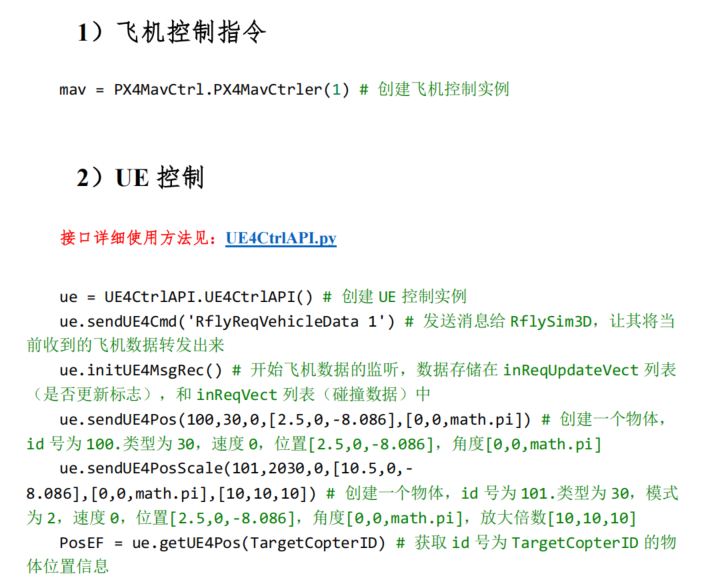

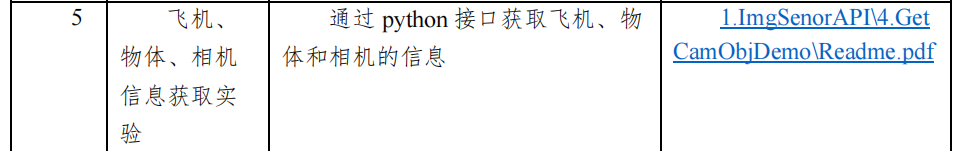

5.飞机、物体、相机信息获取
终端可以获取到飞机和物体的信息，以及摄像头窗口，创建的几个物体。

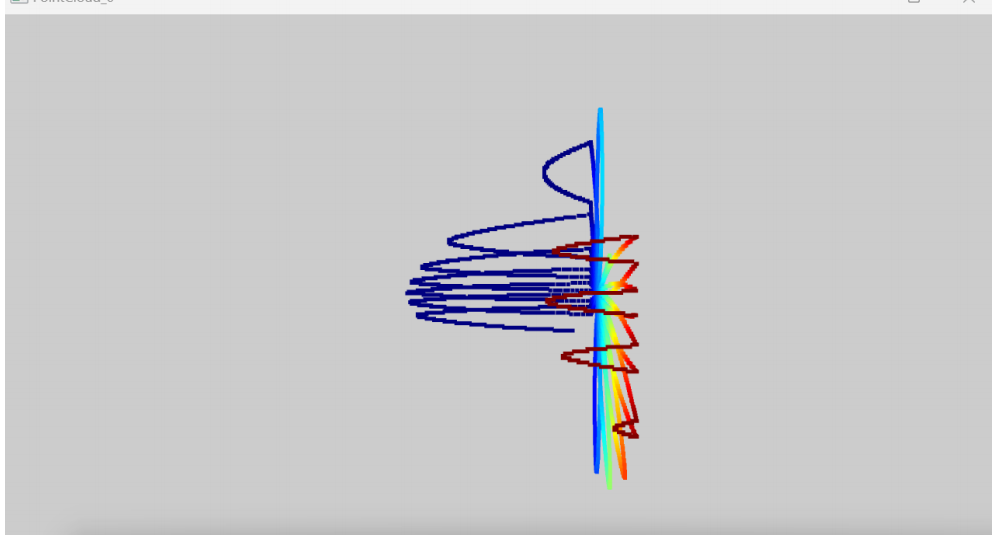

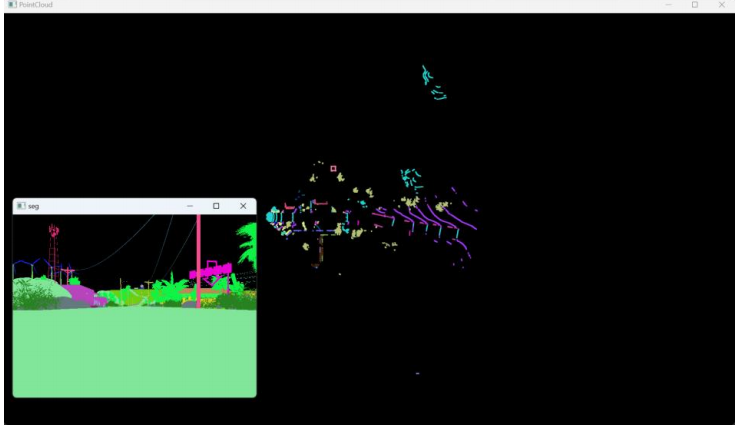

6.点云分割（传感器类型：分割和激光雷达）
通过 Python 接口 Open3DShow.py （见 RflySimAPIs\RflySimSDK\vision目录）对获得到的图像以及点云数据进行处理，通过死循环将不断得到的点云数据输入到自定义的绘制点云图函数从而绘制点云图，使得点云图一直显示在屏幕上。

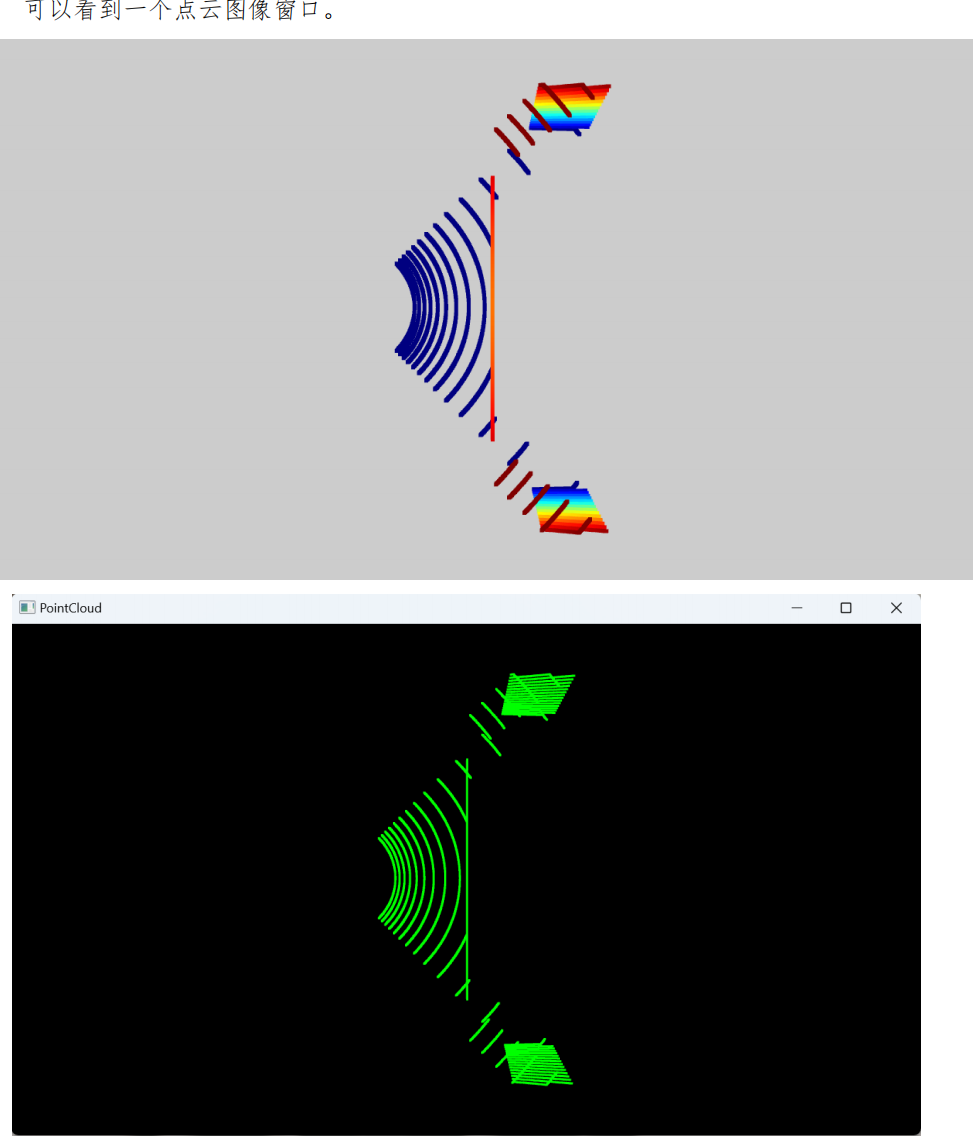

7.点云图像共享内存方式显示（激光雷达）
通过 Python 接口 Open3DShow.py （见 RflySimAPIs\RflySimSDK\vision目录）处理点云数据，死循环将不断得到的点云数据输入到自定义的绘制点云图函数从而绘制点云图，使得点云图一直显示在屏幕上。
关键知识点 1： SendProtocol[0]决定了图像的传出模式。SendProtocol[0]=0：共 享内存（仅限 Windows 下获取图像），1：UDP 直传 png 压缩。 如果是激光 雷达数据只有 0 或 1 （共享内存和 UDP 网络传输）。
传感器配置：
{
"VisionSensors":[
{
"SeqID":0, //视觉传感器序号0 1 2 3 ...排序。如果填0，则自动递增排序。
"TypeID":20, //视觉传感器类型，1:RGB，2:深度，3:灰度，4:分割，5:测距，7:深度转点云，20-23:激光雷达，40-41:热力红外（收费版）
"TargetCopter":1, //传感器绑定的CopterID号，注:免费版只支持绑定1号飞机
"TargetMountType":0, //绑定方式，0:固定飞机几何中心， 1:固定飞机底部中心，2:固定地面上，3:弱固定飞机上姿态不随动，4:绑定其他视觉传感器上
"DataWidth":900, //图像像素长度
"DataHeight":32,//图像像素宽度
"DataCheckFreq":10,//图像检查更新频率，如果发现UE渲染更新了（取决于UE刷新帧率），会立刻发出数据。UE刷新率+DataCheckFreq检查频率，共同决定图像延迟。
"SendProtocol":[0,0,0,0,0,0,0,0],// SendProtocol[0]，表示传输协议，0：共享内存（仅限Windows下获取图像），1：UDP网络传输模式（图片使用jpeg压缩，点云直传），2：UDP直传图片不压缩，3：UDP直传图片png压缩。注：0-1适用所有传感器，2-3选项仅限图像类传感器。
//SendProtocol[1-4]位对应，IP地址位，表示请求返回的IP地址。默认都填0（或127.0.0.1），会自动请求UE返回图像到本电脑；SendProtocol[5]端口位，指定传感器图像回传端口，需要为每个传感器设置不同端口。默认填0，会自动使用9999+SeqID的递增端口号。
"CameraFOV":90, //视觉传感器的FOV视场角，和焦距呈现一定数值关系，能间接修改焦距。
"EularOrQuat":0, //使用欧拉角SensorAngEular还是四元数SensorAngQuat来设置视觉传感器姿态，默认使用0欧拉角。
"SensorPosXYZ":[0,0,-0.3], //视觉传感器的安装位置，和TargetMountType对应偏移中心，单位米
"SensorAngQuat":[0,0,0,0], // 视觉传感器的安装姿态，用四元数方式表示
"SensorAngEular":[0,0,0],// 视觉传感器的安装姿态，用欧拉角方式表示，单位角度制
"otherParams":[200,0.05,-45,45,-20,20,0,0,0,0,0,0,0,0,0,0] //其他参数
}
]
}
import time
import sys
import VisionCaptureApi
import PX4MavCtrlV4 as PX4MavCtrl
import UE4CtrlAPI
import numpy as np
import Open3DShow
show3d=Open3DShow.Open3DShow()
ue = UE4CtrlAPI.UE4CtrlAPI()
#创建一个新的MAVLink通信实例，UDP发送端口（CopterSim的接收端口）为20100
mav = PX4MavCtrl.PX4MavCtrler(1)
vis = VisionCaptureApi.VisionCaptureApi()
ue.sendUE4Cmd('r.setres 1280x720w',0) # 设置UE4窗口分辨率，注意本窗口仅限于显示，取图分辨率在json中配置，本窗口设置越小，资源需求越少。
ue.sendUE4Cmd('t.MaxFPS 30',0) # 设置UE4最大刷新频率，同时也是取图频率
time.sleep(2)
# VisionCaptureApi 中的配置函数
vis.jsonLoad() # 加载Config.json中的传感器配置文件
# vis.RemotSendIP = '192.168.3.80'
# 注意，手动修改RemotSendIP的值，可以将图片发送到本地址
# 如果不修改这个值，那么发送的IP地址为json文件中SendProtocol[1:4]定义的IP
# 图片的发送端口，为json中SendProtocol[5]定义好的。
isSuss = vis.sendReqToUE4() # 向RflySim3D发送取图请求，并验证
if not isSuss: # 如果请求取图失败，则退出
sys.exit(0)
vis.startImgCap() # 开启取图，并启用共享内存图像转发，转发到填写的目录
#创建点云显示窗口
show3d.CreatShow(0)
lastTime = time.time()
while True:
lastTime += 1 / 10.0
sleepTime = lastTime - time.time()
if sleepTime > 0:
time.sleep(sleepTime)
else:
lastTime = time.time()
if vis.hasData[0]:
# 更新点云
show3d.UpdateShow(vis.Img[0])
# 标记
vis.hasData[0]=False
这里调用了Open3DShow.py进行点云显示！
#!/bin/python3
import numpy as np
import sys
try:
import open3d
except:
print('Failed to Load open3d module')
print('Please run the following command:')
print('pip install open3d==0.10.0')
sys.exit(0)
## @file
# 这是一个主要用来显示点云图像的模块。
# @anchor Open3DShow接口库文件
# 对应例程链接见
## @class Open3DShow
# @brief Open3DShow结构体类.
class Open3DShow:
"""This is the API class for python to request image from UE4"""
## @brief 在对象销毁时调用。它确保在对象被销毁时关闭显示窗口，释放资源
# # - @anchor __del__
# @param 无
# @return 无
def __del__(self):
self.CloseShow()
## @brief 这是Open3DShow的构造函数初始化了一个 Open3D 的 Visualizer 对象用于显示点云
def __init__(self):
#点云显示
self.visualizer = open3d.visualization.Visualizer()
# 构建 Open3D 中提供的 gemoetry 点云类
self.pcd = open3d.geometry.PointCloud()
self.pcdTmp = open3d.geometry.PointCloud()
## @brief 创建一个 Open3D 的窗口，用于显示点云
# # - @anchor CreatShow
# @param idx（默认值为 0） 窗口号
# @return 无
def CreatShow(self,idx=0):
# 创建显示创建
self.visualizer.create_window(window_name="PointCloud_"+str(idx), width=1280, height=720)
self.visualizer.get_render_option().background_color = np.asarray([0.8, 0.8, 0.8])
## @brief 更新并显示新的点云数据
# # - @anchor UpdateShow
# param Cloud 点云数据
# @return 无
def UpdateShow(self,Cloud):
self.visualizer.remove_geometry(self.pcd)
# 添加点云到可视化
p3d = np.array(Cloud)[:, :3] # 从4D*n向量提取3D*n点云。
self.pcd.points = open3d.utility.Vector3dVector(p3d)
self.visualizer.add_geometry(self.pcd)
# # 设置观察视角
# self.visualizer.get_view_control().set_front([1, 0, -1])
# self.visualizer.get_view_control().set_lookat([-2, 0, 5])
# self.visualizer.get_view_control().set_up([1, 0, 1])
# self.visualizer.get_view_control().set_front([1, 0, 0])
# self.visualizer.get_view_control().set_lookat([0, 0, 0])
# self.visualizer.get_view_control().set_up([0, 0, 1])
# 更新渲染
self.visualizer.update_geometry(self.pcd)
self.visualizer.poll_events()
self.visualizer.update_renderer()
## @brief 更新点云显示，使用 pcdTmp 中的数据替换 pcd 中的数据
# # - @anchor UpdatePCD
# @param 无
# @return 无
def UpdatePCD(self):
self.visualizer.remove_geometry(self.pcd)
# 添加点云到可视化
self.pcd.points = self.pcdTmp.points
self.pcd.colors = self.pcdTmp.colors
self.visualizer.add_geometry(self.pcd)
# 更新渲染
self.visualizer.update_geometry(self.pcd)
self.visualizer.poll_events()
self.visualizer.update_renderer()
## @brief 关闭显示窗口，释放资源
# # - @anchor CloseShow
# @param 无
# @return 无
def CloseShow(self):
self.visualizer.destroy_window()8.大疆 Livox 激光雷达点云图像显示

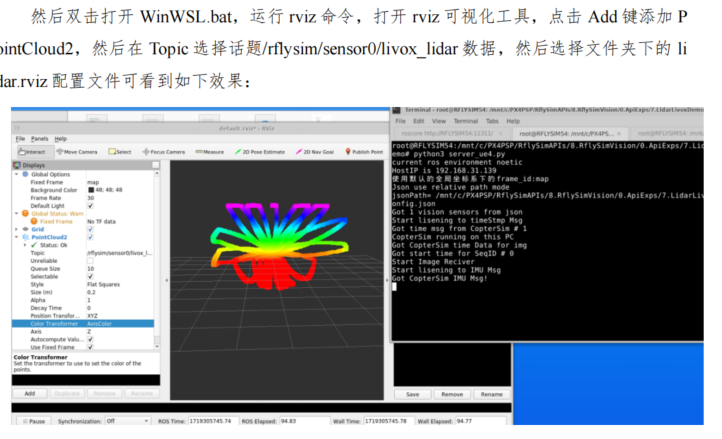

通过平台取图 python 接口实现大疆 Livox 激光雷达扫描功能并获取点云数据进行实时显示。
{
"VisionSensors":[
{
"SeqID":0, //视觉传感器序号0 1 2 3 ...排序。如果填0，则自动递增排序。
"TypeID":22, //视觉传感器类型，1:RGB，2:深度，3:灰度，4:分割，5:测距，7:深度转点云，20-23:激光雷达，40-41:热力红外（收费版）
"TargetCopter":1, //传感器绑定的CopterID号，注:免费版只支持绑定1号飞机
"TargetMountType":0, //绑定方式，0:固定飞机几何中心， 1:固定飞机底部中心，2:固定地面上，3:弱固定飞机上姿态不随动，4:绑定其他视觉传感器上
"DataWidth":250, //图像像素长度
"DataHeight":40,//图像像素宽度
"DataCheckFreq":10,//图像检查更新频率，如果发现UE渲染更新了（取决于UE刷新帧率），会立刻发出数据。UE刷新率+DataCheckFreq检查频率，共同决定图像延迟。
"SendProtocol":[1,0,0,0,0,0,0,0],// SendProtocol[0]，表示传输协议，0：共享内存（仅限Windows下获取图像），1：UDP网络传输模式（图片使用jpeg压缩，点云直传），2：UDP直传图片不压缩，3：UDP直传图片png压缩。注：0-1适用所有传感器，2-3选项仅限图像类传感器。
//SendProtocol[1-4]位对应，IP地址位，表示请求返回的IP地址。默认都填0（或127.0.0.1），会自动请求UE返回图像到本电脑；SendProtocol[5]端口位，指定传感器图像回传端口，需要为每个传感器设置不同端口。默认填0，会自动使用9999+SeqID的递增端口号。
"CameraFOV":70.432, //视觉传感器的FOV视场角，和焦距呈现一定数值关系，能间接修改焦距。
"EularOrQuat":0, //使用欧拉角SensorAngEular还是四元数SensorAngQuat来设置视觉传感器姿态，默认使用0欧拉角。
"SensorPosXYZ":[0,0,-0.3], //视觉传感器的安装位置，和TargetMountType对应偏移中心，单位米
"SensorAngQuat":[0,0,0,0], // 视觉传感器的安装姿态，用四元数方式表示
"SensorAngEular":[0,0,0],// 视觉传感器的安装姿态，用欧拉角方式表示，单位角度制
"otherParams":[600,2.956,1.4,1.18,10,5,1,0,0,0,0,0,0,0,0,0] //其他参数
}
]
}
import time
import sys
import VisionCaptureApi
import PX4MavCtrlV4 as PX4MavCtrl
import UE4CtrlAPI
import numpy as np
import Open3DShow
show3d=Open3DShow.Open3DShow()
ue = UE4CtrlAPI.UE4CtrlAPI()
#创建一个新的MAVLink通信实例，UDP发送端口（CopterSim的接收端口）为20100
mav = PX4MavCtrl.PX4MavCtrler(1)
# The IP should be specified by the other computer
vis = VisionCaptureApi.VisionCaptureApi()
time.sleep(0.5)
# sendUE4Cmd: RflySim3D API to modify scene display style
# Format: ue.sendUE4Cmd(cmd,windowID=-1), where cmd is a command string, windowID is the received window number (assuming multiple RflySim3D windows are opened at the same time), windowID =-1 means sent to all windows
# Augument: RflyChangeMapbyName command means to switch the map (scene), the following string is the map name, here will switch all open windows to the grass map
ue.sendUE4Cmd('RflyChangeMapbyName SLAMScene')
time.sleep(6)
# Send command to UE4 Window 1 to change resolution
# 设置UE4窗口分辨率，注意本窗口仅限于显示，取图分辨率在json中配置，本窗口设置越小，资源需求越少。
ue.sendUE4Cmd('r.setres 1280x720w', 0)
ue.sendUE4Cmd('t.MaxFPS 30', 0) # 设置UE4最大刷新频率，同时也是取图频率
time.sleep(2)
ue.sendUE4Pos(1, 3, 0, [5.5, 0, -0.5])
# VisionCaptureApi 中的配置函数
vis.jsonLoad() # 加载Config.json中的传感器配置文件
# vis.RemotSendIP = '192.168.3.80'
# 注意，手动修改RemotSendIP的值，可以将图片发送到本地址
# 如果不修改这个值，那么发送的IP地址为json文件中SendProtocol[1:4]定义的IP
# 图片的发送端口，为json中SendProtocol[5]定义好的。
isSuss = vis.sendReqToUE4() # 向RflySim3D发送取图请求，并验证
if not isSuss: # 如果请求取图失败，则退出
sys.exit(0)
vis.startImgCap() # 开启取图，并启用共享内存图像转发，转发到填写的目录
#创建点云显示窗口
show3d.CreatShow(0)
lastTime = time.time()
while True:
lastTime += 1 / 10.0 #目标时间 间隔0.1S
sleepTime = lastTime - time.time()#目标时间减去现在的实际时间
if sleepTime > 0:
time.sleep(sleepTime)#说明还没达到目标时间，通过休眠来补足
else:
lastTime = time.time()
if vis.hasData[0]:
# 更新点云
show3d.UpdateShow(vis.Img[0])
# 标记
vis.hasData[0]=False

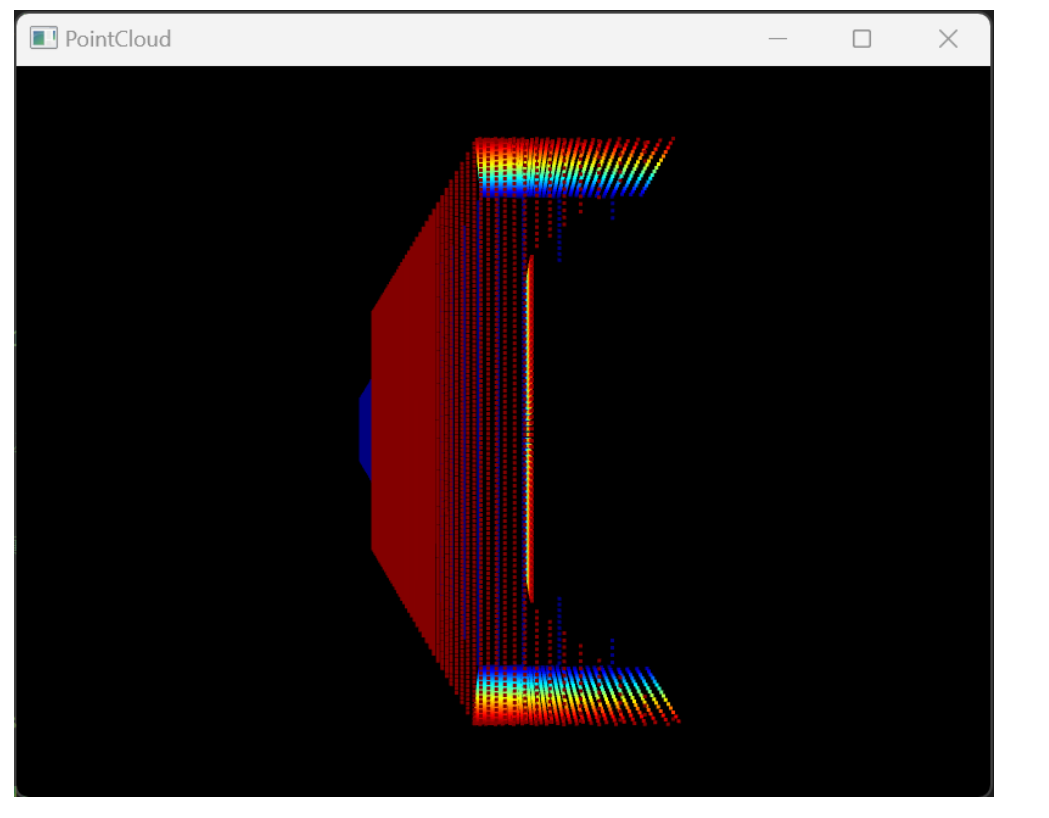

9.深度图转点云（传感器类型：深度转点云）
{
"VisionSensors":[
{
"SeqID":0, //视觉传感器序号0 1 2 3 ...排序。如果填0，则自动递增排序。
"TypeID":7, //视觉传感器类型，1:RGB，2:深度，3:灰度，4:分割，5:测距，7:深度转点云，20-23:激光雷达，40-41:热力红外（收费版）
"TargetCopter":1, //传感器绑定的CopterID号，注:免费版只支持绑定1号飞机
"TargetMountType":0, //绑定方式，0:固定飞机几何中心， 1:固定飞机底部中心，2:固定地面上，3:弱固定飞机上姿态不随动，4:绑定其他视觉传感器上
"DataWidth":1024, //图像像素长度
"DataHeight":1024,//图像像素宽度
"DataCheckFreq":10,//图像检查更新频率，如果发现UE渲染更新了（取决于UE刷新帧率），会立刻发出数据。UE刷新率+DataCheckFreq检查频率，共同决定图像延迟。
"SendProtocol":[1,0,0,0,0,0,0,0],// SendProtocol[0]，表示传输协议，0：共享内存（仅限Windows下获取图像），1：UDP网络传输模式（图片使用jpeg压缩，点云直传），2：UDP直传图片不压缩，3：UDP直传图片png压缩。注：0-1适用所有传感器，2-3选项仅限图像类传感器。
//SendProtocol[1-4]位对应，IP地址位，表示请求返回的IP地址。默认都填0（或127.0.0.1），会自动请求UE返回图像到本电脑；SendProtocol[5]端口位，指定传感器图像回传端口，需要为每个传感器设置不同端口。默认填0，会自动使用9999+SeqID的递增端口号。
"CameraFOV":120, //视觉传感器的FOV视场角，和焦距呈现一定数值关系，能间接修改焦距。
"EularOrQuat":0, //使用欧拉角SensorAngEular还是四元数SensorAngQuat来设置视觉传感器姿态，默认使用0欧拉角。
"SensorPosXYZ":[0,0,-0.3], //视觉传感器的安装位置，和TargetMountType对应偏移中心，单位米
"SensorAngQuat":[0,0,0,0], // 视觉传感器的安装姿态，用四元数方式表示
"SensorAngEular":[0,0,0],// 视觉传感器的安装姿态，用欧拉角方式表示，单位角度制
"otherParams":[100,8,0,0,0,0,0,0,0,0,0,0,0,0,0,0] //其他参数
}
]
}import time
import sys
import VisionCaptureApi
import PX4MavCtrlV4 as PX4MavCtrl
import UE4CtrlAPI
import numpy as np
import Open3DShow
show3d=Open3DShow.Open3DShow()# 创建一个点云显示实例
ue = UE4CtrlAPI.UE4CtrlAPI()# 创建UE控制实例
#Create a new MAVLink communication instance, UDP sending port (CopterSim’s receving port) is 20100
mav = PX4MavCtrl.PX4MavCtrler(1)# 创建飞机控制实例
# The IP should be specified by the other computer
vis = VisionCaptureApi.VisionCaptureApi()# 创建一个视觉传感器实例
# Send command to UE4 Window 1 to change resolution
ue.sendUE4Cmd('r.setres 1280x720w',0) # 设置UE4窗口分辨率，注意本窗口仅限于显示，取图分辨率在json中配置，本窗口设置越小，资源需求越少。
ue.sendUE4Cmd('t.MaxFPS 30',0) # 设置UE4最大刷新频率，同时也是取图频率
ue.sendUE4Cmd('')
time.sleep(2)
# VisionCaptureApi 中的配置函数
vis.jsonLoad() # 加载Config.json中的传感器配置文件
# vis.RemotSendIP = '192.168.3.80'
# 注意，手动修改RemotSendIP的值，可以将图片发送到本地址
# 如果不修改这个值，那么发送的IP地址为json文件中SendProtocol[1:4]定义的IP
# 图片的发送端口，为json中SendProtocol[5]定义好的。
isSuss = vis.sendReqToUE4() # 向RflySim3D发送取图请求，并验证
if not isSuss: # 如果请求取图失败，则退出
sys.exit(0)
vis.startImgCap() # 开启取图，并启用共享内存图像转发，转发到填写的目录
#mav.InitMavLoop(UDPMode), where UDPMode=0,1,2,3,4
# Use MAVLink_Full Mode to control PX4
# In this mode, this script will send MAVLinkOffboard message to PX4 directly
# and receive MAVLink data from PX4
# Obviously, MAVLink_Full mode is slower than UDP mode, but the functions and data are more comprehensive
mav.InitMavLoop() # the same as mav.InitMavLoop() in other PythonVision demos
time.sleep(1)
print('Start Offboard Send!')
mav.initOffboard()
time.sleep(1)
# Check if the PX4'EKF has correctlly initialized, which is necessary for offboard control
if not mav.isPX4Ekf3DFixed:
print('CopterSim/PX4 still not 3DFxied, please wait and try again.')
sys.exit(0)
else:
print('CopterSim/PX4 3D Fixed, ready to fly.')
mav.SendMavArm(True)
print('Fly to pos 0, 0, -1!')
mav.SendPosNED(0, 0, -1)
# 窗口大小
window_width = 800
window_height = 600
#创建点云显示窗口
show3d.CreatShow(0)
lastTime = time.time()
while True:
lastTime = lastTime + 1/10.0 #0.5S
sleepTime = lastTime - time.time()
if sleepTime > 0:
time.sleep(sleepTime)
else:
lastTime = time.time()
if vis.hasData[0]:# 图片 i 数据是否更新
# 更新点云
show3d.UpdateShow(vis.Img[0]) #从 vis.Img[i]可以直接读取深度图像矩阵
# 标记
vis.hasData[0]=False
10.数据 UDP 直传 png 压缩
本例子和其他分布式例子的区别，主要在于 Config.json 中， SendProtocol[0] 设置为了 1 ，即 UDP 压缩传图模式。

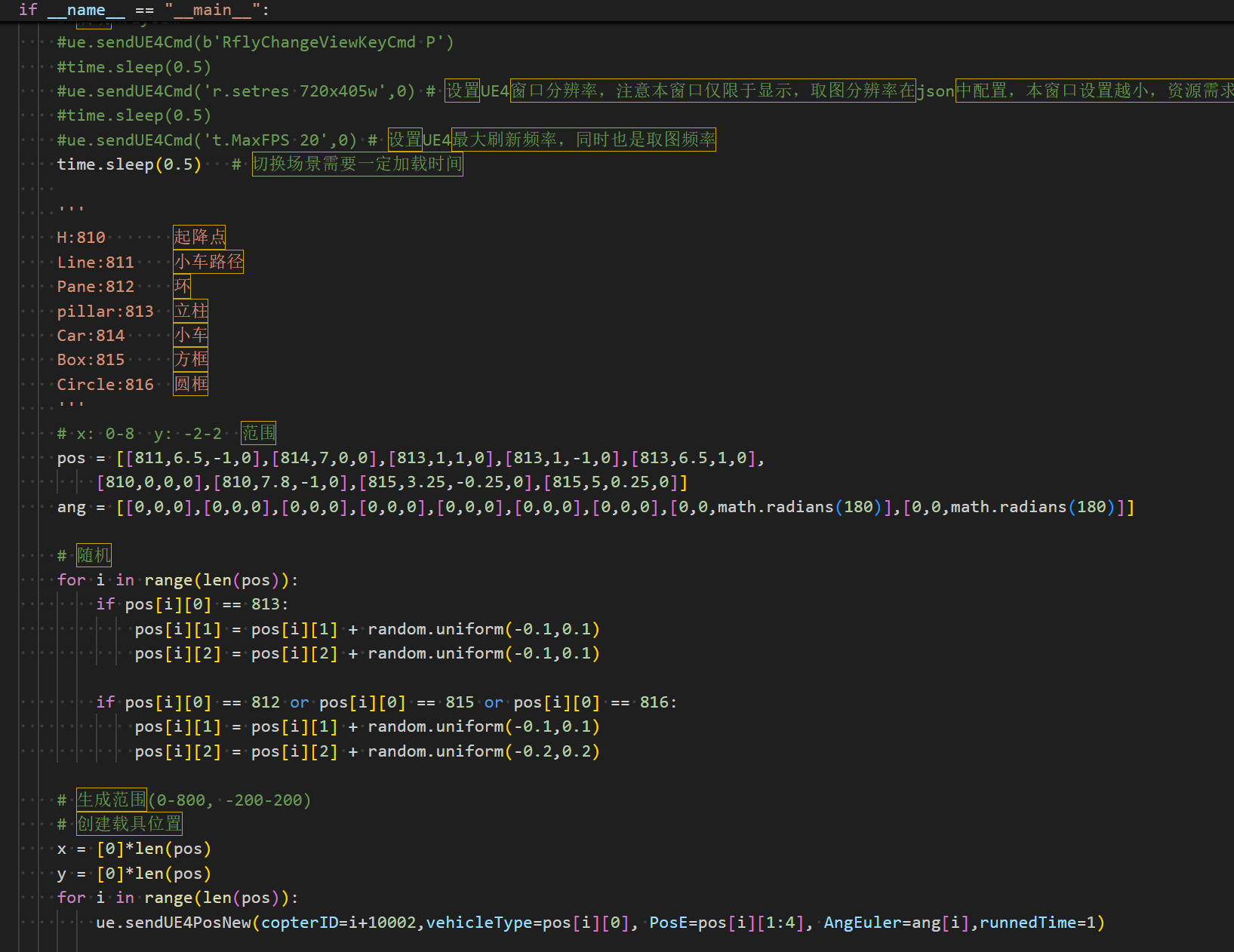

11.获取 RflySim3D 内所有动态创建物体位置、碰撞数据
通过 Python 接口 UE4CtrlAPI.py （见 RflySimAPIs\RflySimSDK\ue 目录）获取不同飞机的位置信息，getUE4Pos 函数可以获得 Copter 在 RflySim3D 中的位置。
二、livox mid360 激光雷达例程
{
"VisionSensors":[
{
"SeqID":0,
"TypeID":23,
"TargetCopter":1,
"TargetMountType":0,
"DataWidth":64,
"DataHeight":272,
"DataCheckFreq":10,
"SendProtocol":[0,127,0,0,1,9999,0,0],
"CameraFOV":0,
"SensorPosXYZ":[0,0,-0.3],
"SensorAngEular":[0,0,0],
"otherParams":[100,0,0,0,0,0,0,0]
}
]
}
# import required libraries
# pip3 install pymavlink pyserial
import cv2
import numpy as np
import time
import VisionCaptureApi
import math
import sys
import ReqCopterSim
import PX4MavCtrlV4
################## ReqCopterSim 接口应用#############################

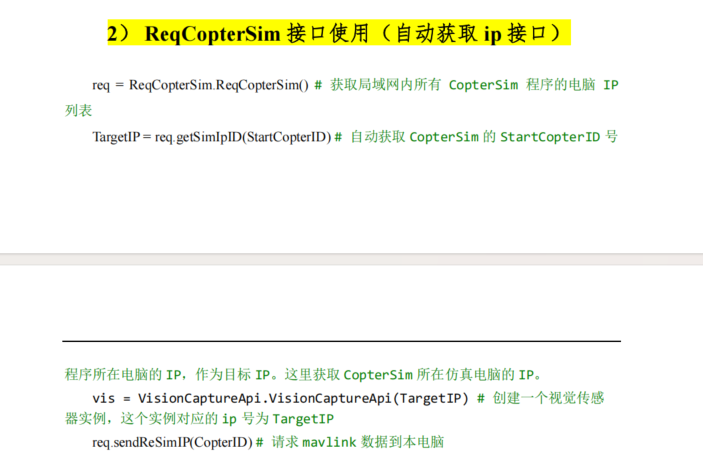

#该接口的应用减少很多参数配置环节,直接使用接口配置
CopterId = 1 #需要获取平台里运行飞机的CopterID
req = ReqCopterSim.ReqCopterSim()
req.sendReSimIP(CopterId)
RflySim_IP = req.getSimIpID(CopterId) #获取制定copter_id 所在电脑上的ip
print(RflySim_IP)
#设置通信协议2: mavlink_full
udp_mode = 2
req.sendReSimUdpMode(CopterId,udp_mode)
host_ip = req.getHostIP() # 获取本机IP
################## VisionCaptureApi 接口的应用####################
VisionCaptureApi.isEnableRosTrans = True #开启接口ROS功能，发布传感器话题数据
vis = VisionCaptureApi.VisionCaptureApi(RflySim_IP)
vis.jsonLoad(1) #通过读取Config.json传感器配置，创建传感器
vis.RemotSendIP = host_ip
isSuss = vis.sendReqToUE4(IP=RflySim_IP) # 向RflySim3D发送取图请求，并验证
if not isSuss: # 如果请求取图失败，则退出
sys.exit(0)
vis.startImgCap()
################### PX4MavCtrlV4 接口控制飞机######################
mav = PX4MavCtrlV4.PX4MavCtrler(ID=1,ip=RflySim_IP)
mav.InitMavLoop(udp_mode) #指定通信协议，初始化
time.sleep(3) #给远程的RflySim平台一个程序响应时间
mav.initOffboard() #切换飞控模式
mav.SendMavArm(True) #解锁
mav.SendPosNED(0,0,-1,0) #飞机起飞到1米的位置

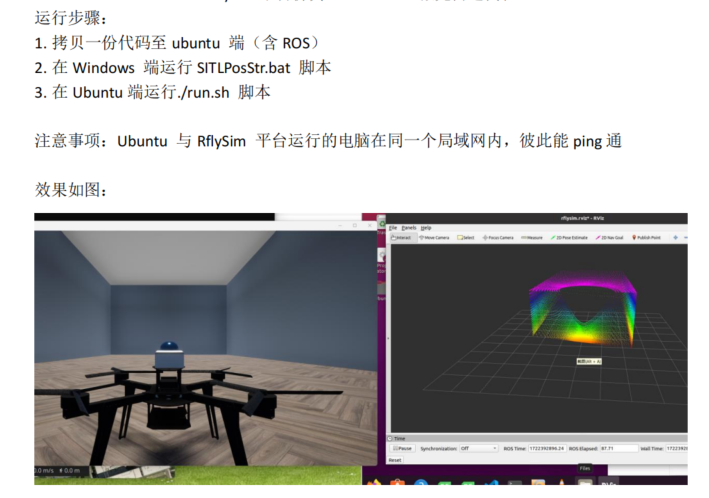

先运行脚本，然后打开WslGUI，再打开终端切换到linux的环境下
cd /mnt/e/PX4PSP/RflySimAPIs/8.RflySimVision/0.ApiExps/10.Mid360Demo
./run.sh ~catkin_ws

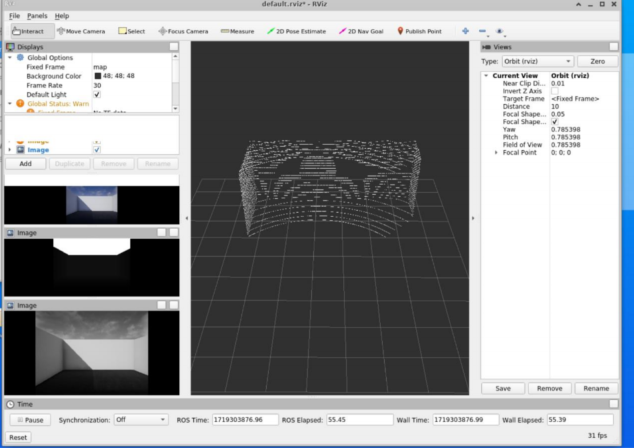

编译运行后，结果和上述一样。

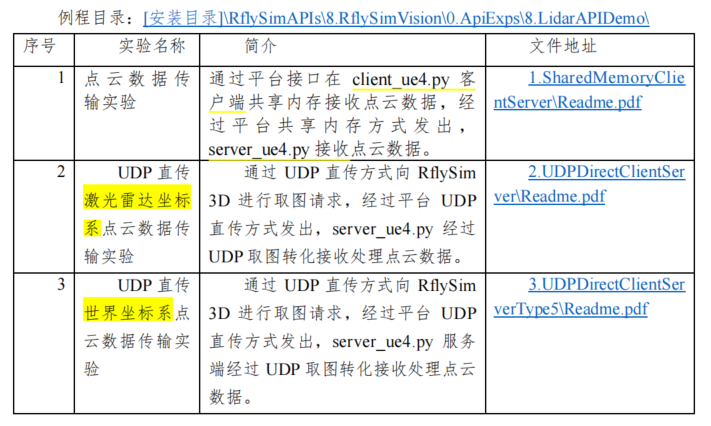

三、共享内存传输点云数据
通过 Python 接口 ReqCopterSim.py 使用（见 RflySimAPIs\ RflySimSDK\ctrl 目录）自动获取的 IP ，去建立远端电脑与本机 RflySim3D （发送图片）与 CopterSim（接收控制指令）的联机仿真。使用 UDP 获取点云数据，将数据传输到定义的绘制点云数据的值，利用 Open3DShow.py 接口，进行作图。
server_ue4.py 将取图请求发送给 CopterSim，并接收回传的点云数据。
四、基于 python 接口自定义 ROS 系统 tf 树
五、大疆Livox 激光雷达点云数据 UDP 直传模式
Ubuntu 虚拟机运行 server_ue4.py 通过 PX4MavCtrler 创建控制接口，以此向 RflySim 发
送控制指令，并将包含传感器数据的话题发布 , 启动 Rviz ，添加话题，使得 Rviz 能够获取到 server_ue4.py 发布的话题消息，同时添加 lidar.rviz 配置文件，使得 Rviz 生成自定义 tf 坐 标的结果。
六、UDP 传输点云数据
七、UDP 直传方式发布相机以及云台数据
在 Ubuntu 下运行服务端，发送取图请求并通过 UDP 直传方式传输图像数据，再对回
传的图像进行数据的处理，并通过订阅截图发射器视角窗口消息、控制云台消息分析处理，
然后发布相机以及云台数据话题。

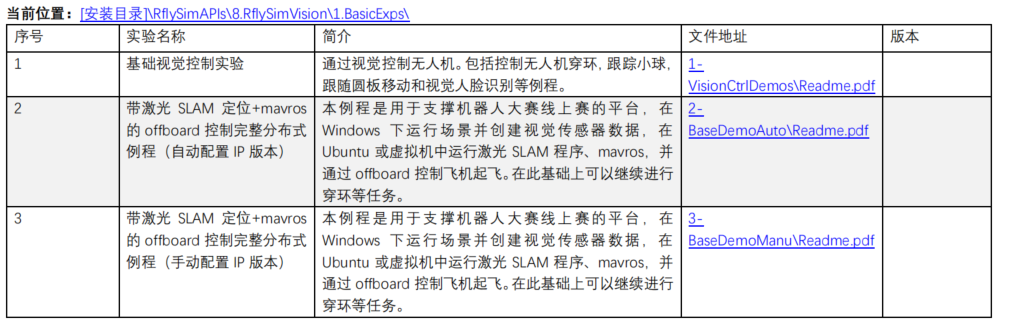

1.BasicExps：视觉感知与避障决策基础功能性实验

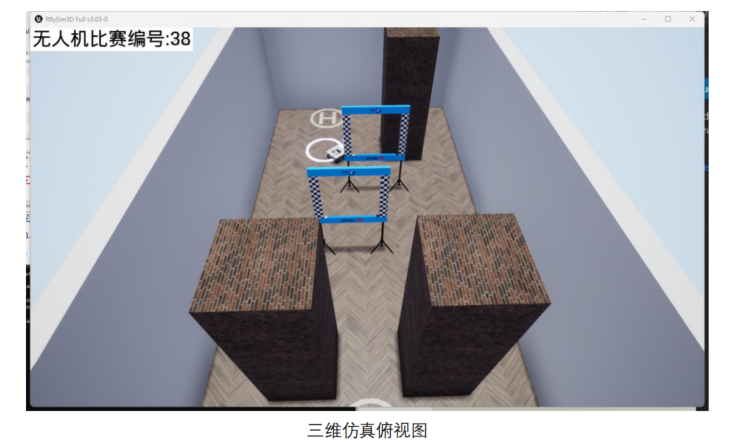

可以自己在windows文件夹maintest.py中创建静态或者动态的障碍物
然后在bat文件中修改地图
2.AdvExps：视觉感知与避障决策进阶性实验
无人机室内三维空间巡航的控制系统，主要功能包括获取 CopterSim 仿真环境、控制无人机按预设轨迹飞行、处理视觉数据等。可以详细看视觉SLAM和激光SLAM两个实验，了解json配置传感器数据以及是如何进行建图。
魔乐社区（Modelers.cn) 是一个中立、公益的人工智能社区，提供人工智能工具、模型、数据的托管、展示与应用协同服务，为人工智能开发及爱好者搭建开放的学习交流平台。社区通过理事会方式运作，由全产业链共同建设、共同运营、共同享有，推动国产AI生态繁荣发展。
更多推荐
17
0- 0
已为社区贡献3条内容
所有评论(0)
