接前文：矩形常压容器设计 - (10)G型容器设计计算

01引言

常压容器中的矩形法兰，垫片的接触面分布于螺栓孔中心内外两侧（即宽面法兰），密封面为光滑平面，采用厚度不小于1.5mm的非金属软垫片。

螺栓法兰连接设计包括：

a) 确定垫片材料、型式及尺寸；

b) 确定螺栓材料、规格及数量

c) 确定法兰材料、密封面型式及结构尺寸；

d) 进行应力校核。

螺栓的公称直径不宜小于M12。

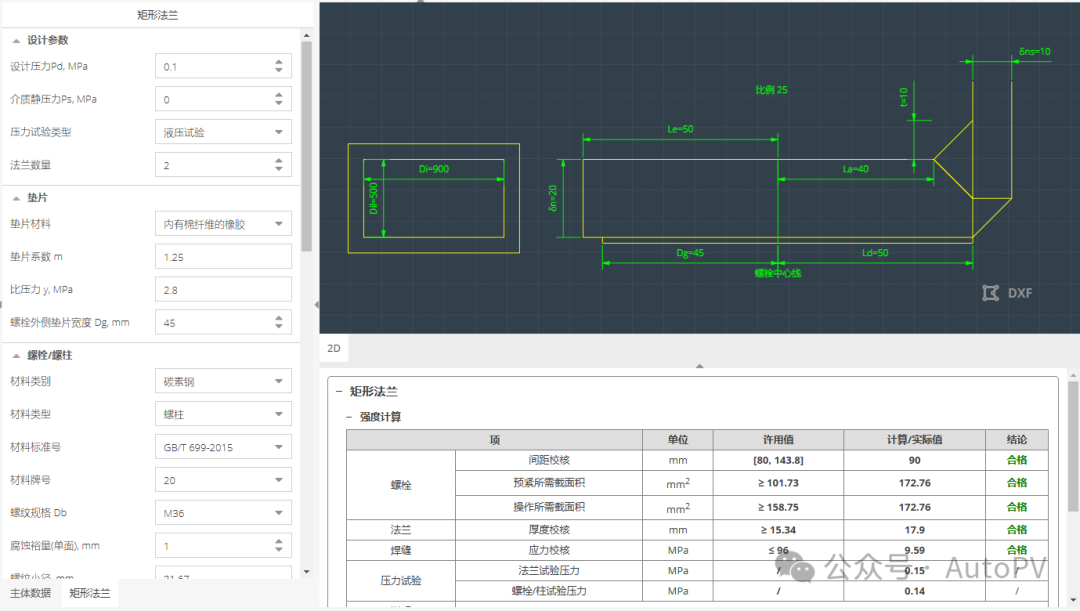

02数据输入

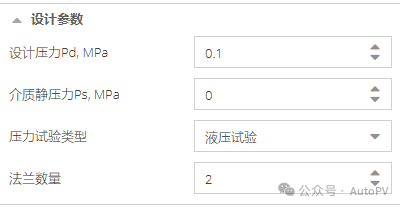

 整体数据 👇

法兰数量：用于计算表面积、重量，出BOM清单时也会用到，不影响强度及挠度计算。

 垫片数据 👇

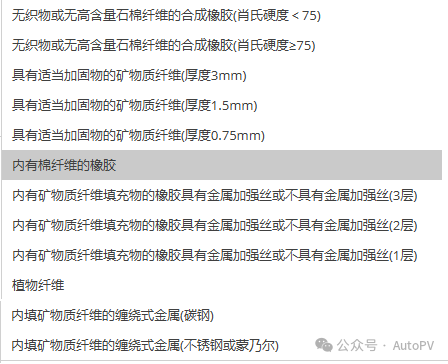

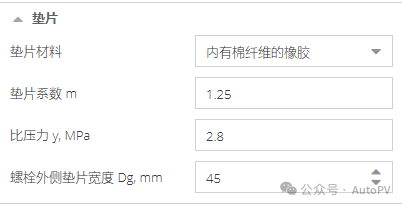

垫片支持如下材料：

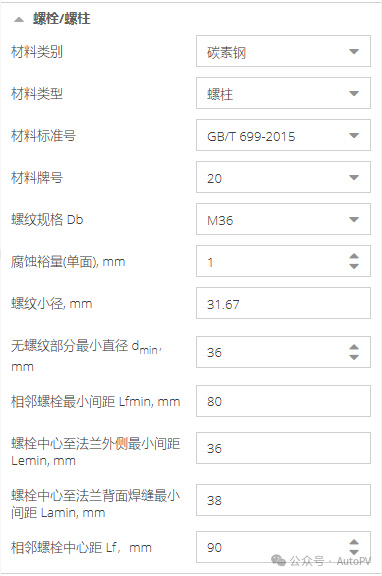

 螺栓数据 👇

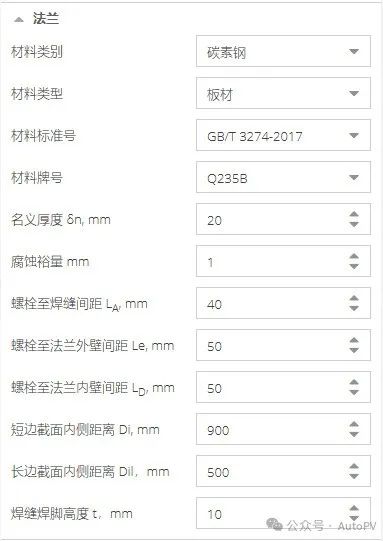

 法兰数据 👇

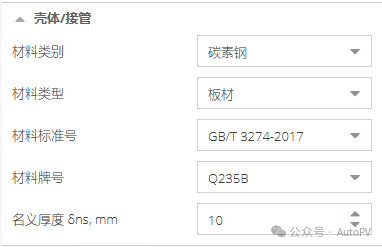

 壳体/接管数据 👇

03实时计算结果

实时计算：任何输入项的修改都会触发重新计算，以确保计算结果实时呈现。

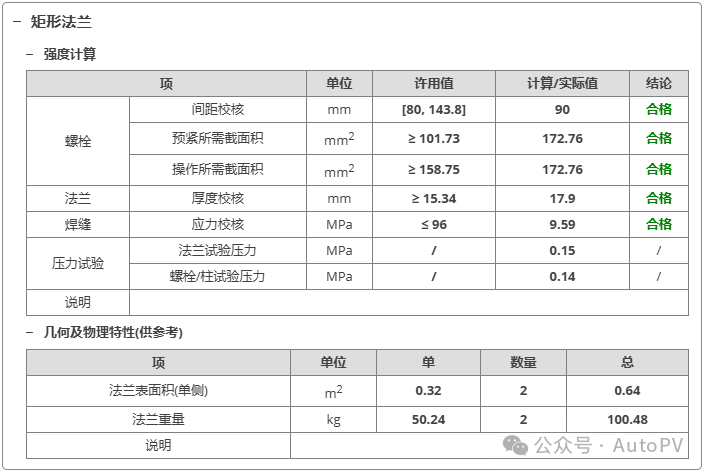

1、计算结果

单击标题可以展开/折叠内容区。

2、合格判定

合格：绿色，合格项。

不合格：红色，不合格项。

04计算书

公网只支持下载PDF格式计算书，私有部署实例支持Word计算书下载。计算书支持中文及英文两种语言。

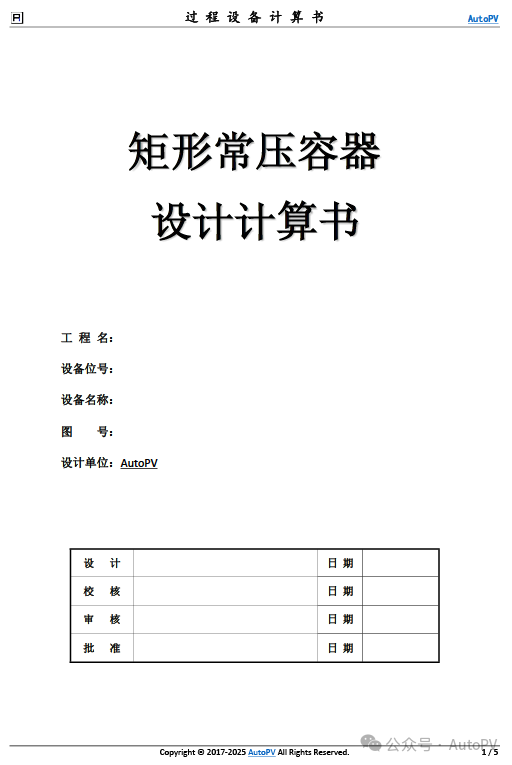

1、封面

设计单位：默认 AutoPV，当用户在个人资料里填写了公司名称时，取该名称。

2、目录

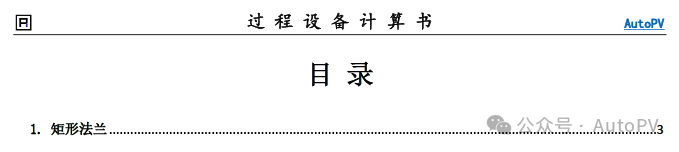

目录会根据计算项自动生成，支持单击跳转。

3、G型容器计算书

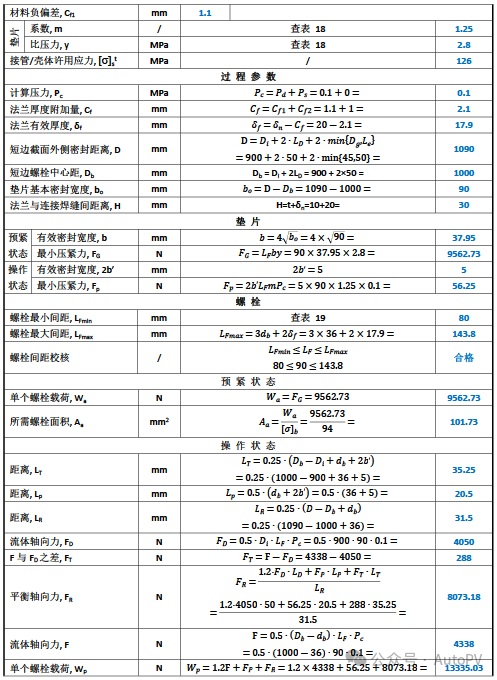

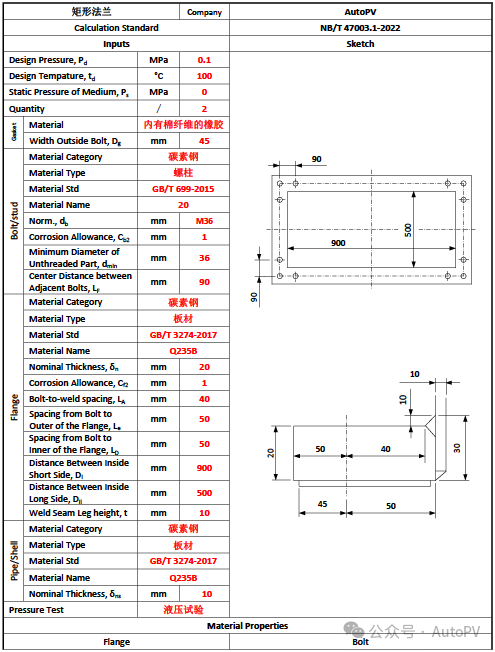

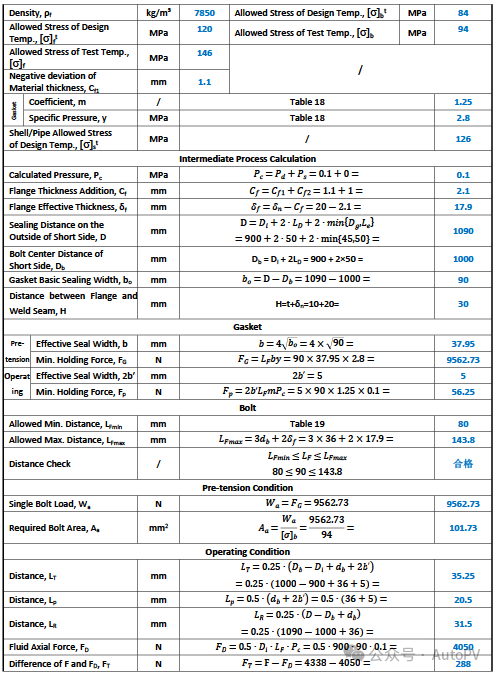

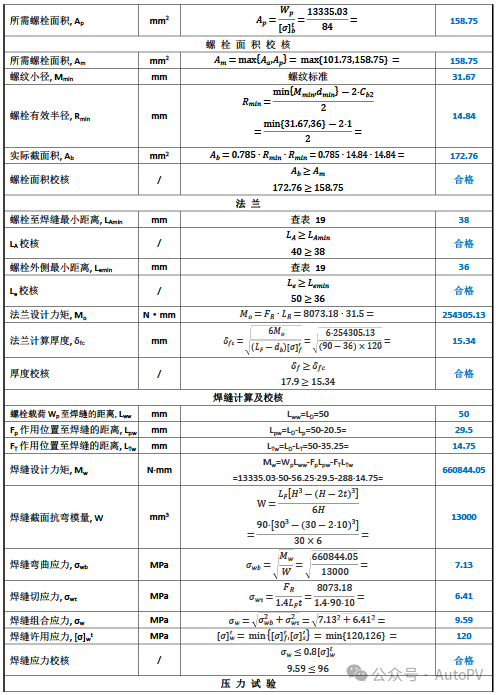

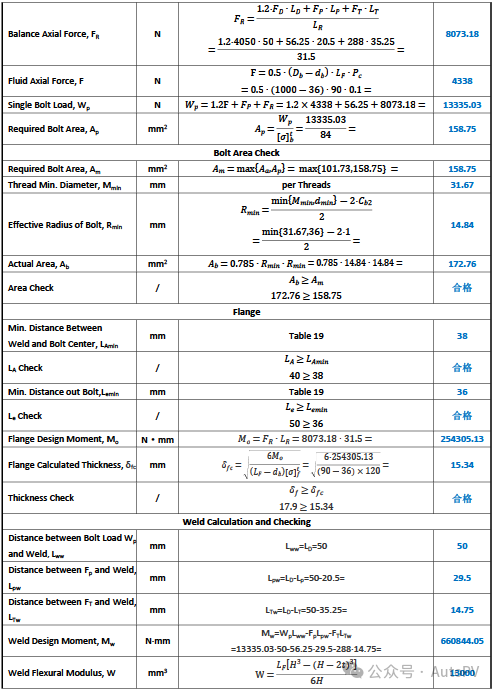

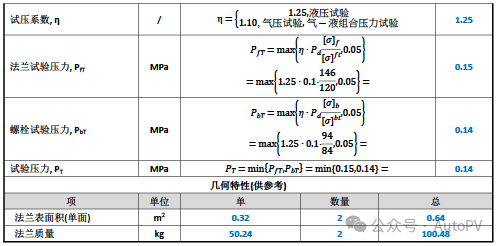

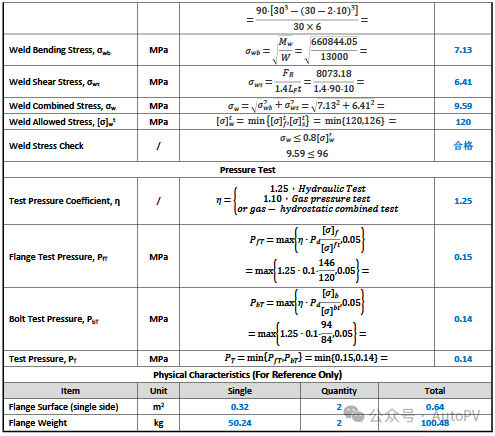

👆 说明：红色为输入项，蓝色为程序生成的数据。计算内容包括：垫片、螺栓、法兰及焊缝计算，表面积、重量等几何数据。

4、英文计算书

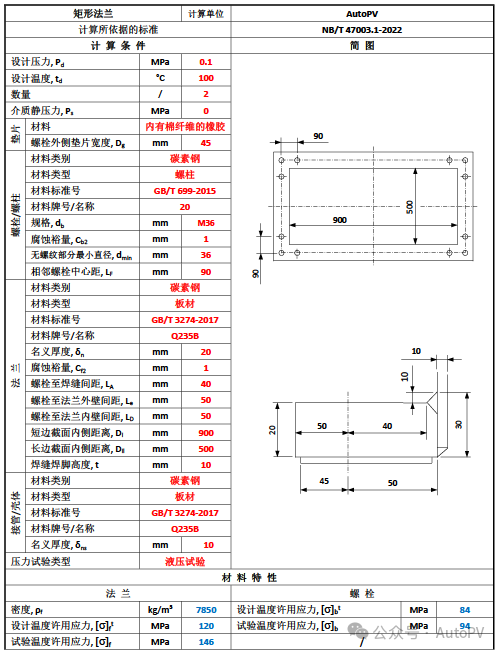

05软件如何使用

AutoPV采用B/S(浏览器/服务器)+C/S(客户端/服务器)架构，全部数据存储在服务器，用户无需安装，浏览器就可随时随地使用。

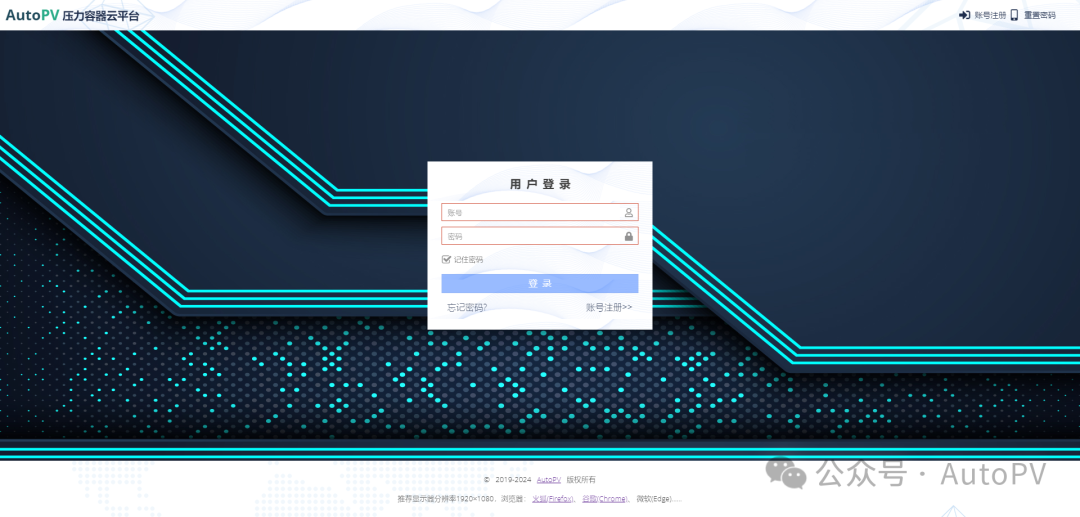

电脑浏览器访问 autopv.cn - 立即体验，没有账号的话用手机号注册。

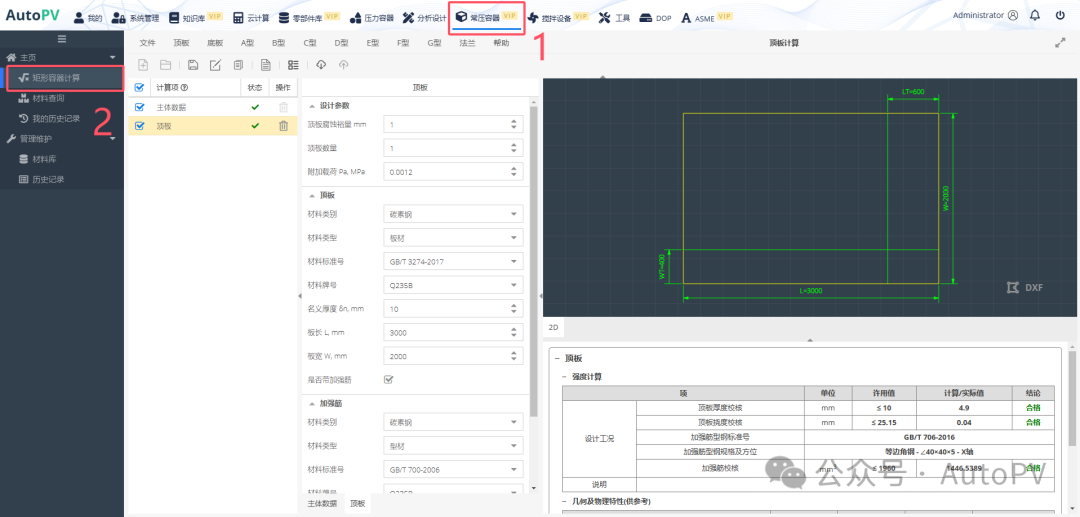

单击顶部 [常压容器] 菜单 👇

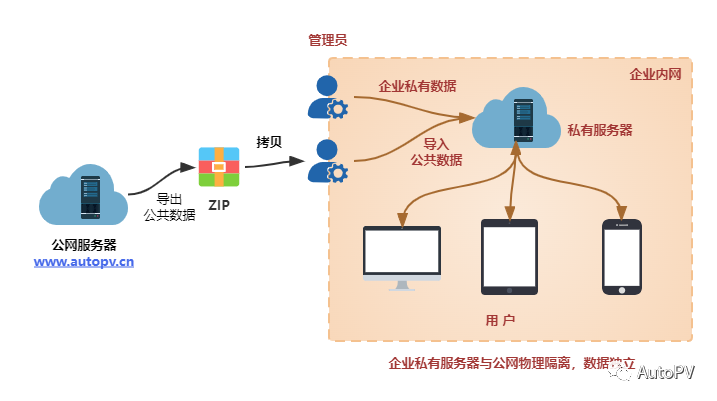

无法访问外网的用户，可以将 autopv.cn 域名加入网络白名单，或者企业内网私有部署：
