C#联合halcon开发框架源码。 拖拽式编程,无halcon基础也能上手，匹配，测量，条码识别，ocr,定位引导，对位等，支持plc通讯，集成主流相机sdk,系统集成.

在机器视觉开发领域，将 C# 与 Halcon 相结合可以打造出功能强大且灵活的开发框架。今天就来深入聊聊这个有趣的组合，特别是基于它实现的拖拽式编程框架，哪怕你没有 Halcon 基础，也能轻松上手。

一、框架功能概览

这个框架涵盖了丰富的机器视觉应用场景，比如匹配、测量、条码识别、OCR、定位引导以及对位等等。不仅如此，它还支持 PLC 通讯，能够集成主流相机 SDK，为系统集成提供了全方位的支持。

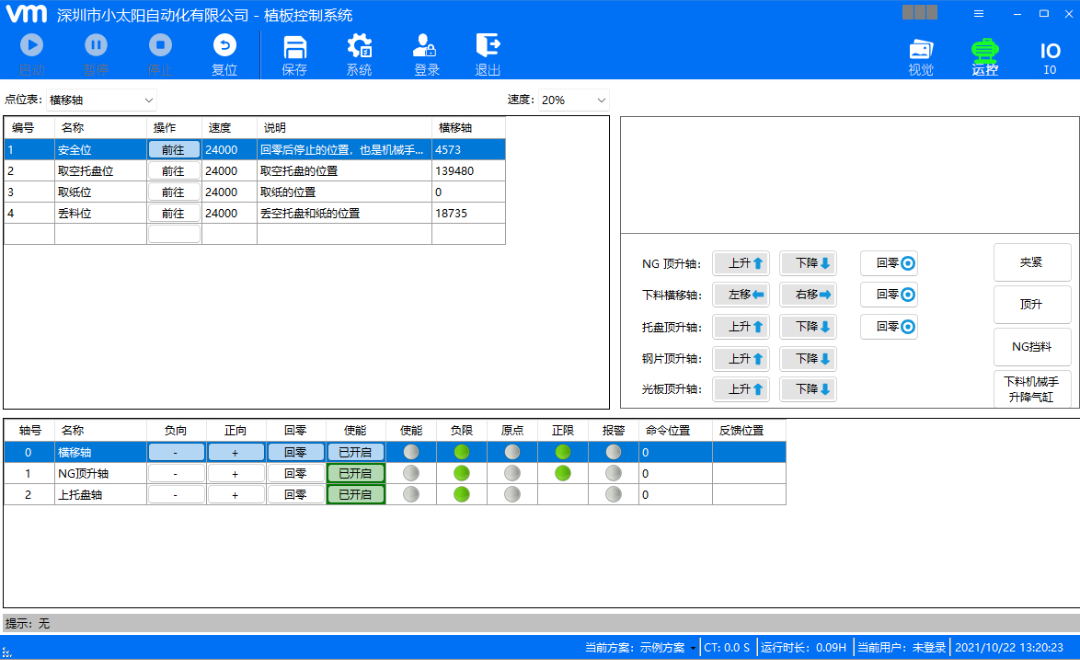

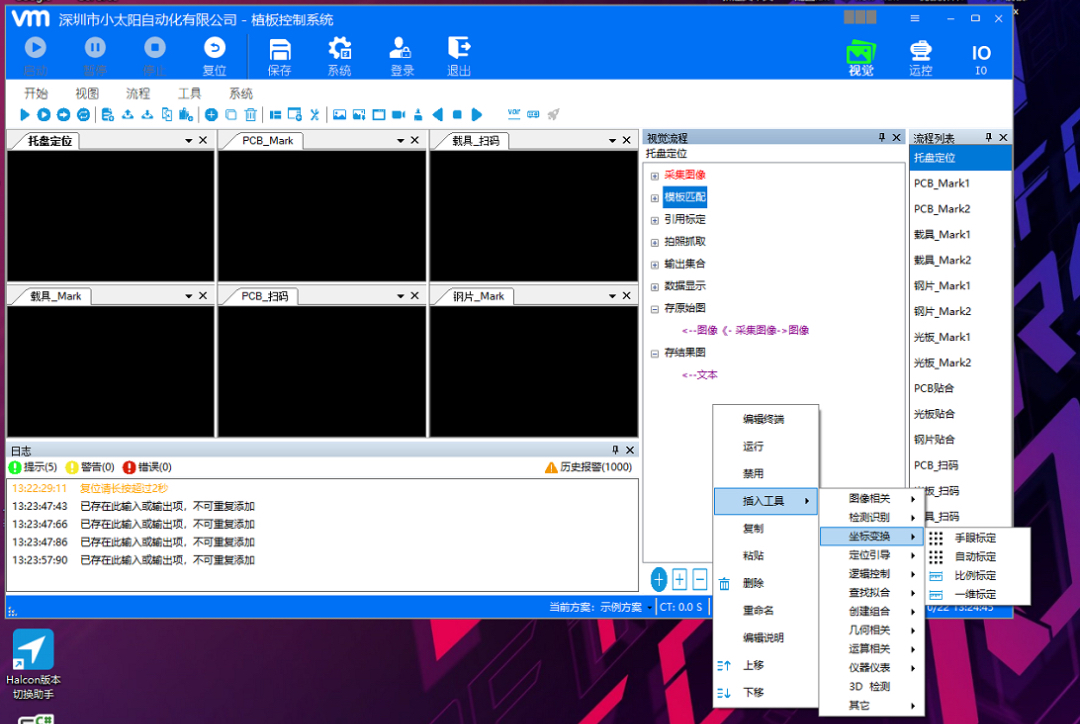

二、拖拽式编程的魅力

拖拽式编程无疑是这个框架的一大亮点。传统的机器视觉开发，往往需要开发者对 Halcon 的各种算子有深入了解，编写大量代码。而现在，通过拖拽式界面，开发人员可以像搭建积木一样，快速组合各种视觉处理流程。这极大地降低了开发门槛，让没有 Halcon 基础的新手也能迅速投入到项目开发中。

三、代码示例与分析

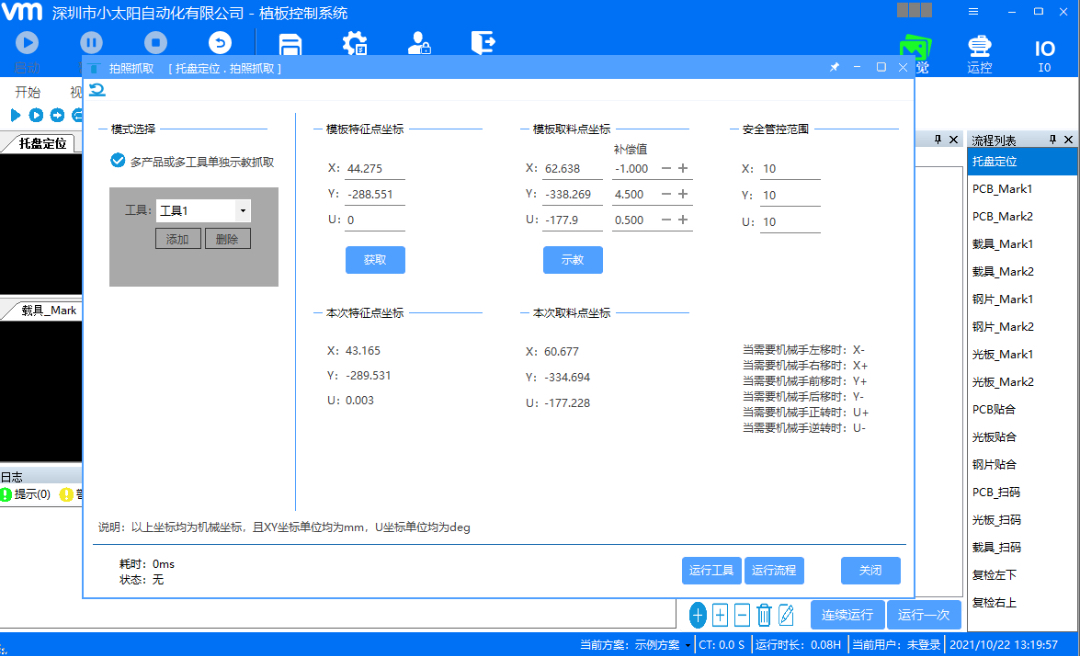

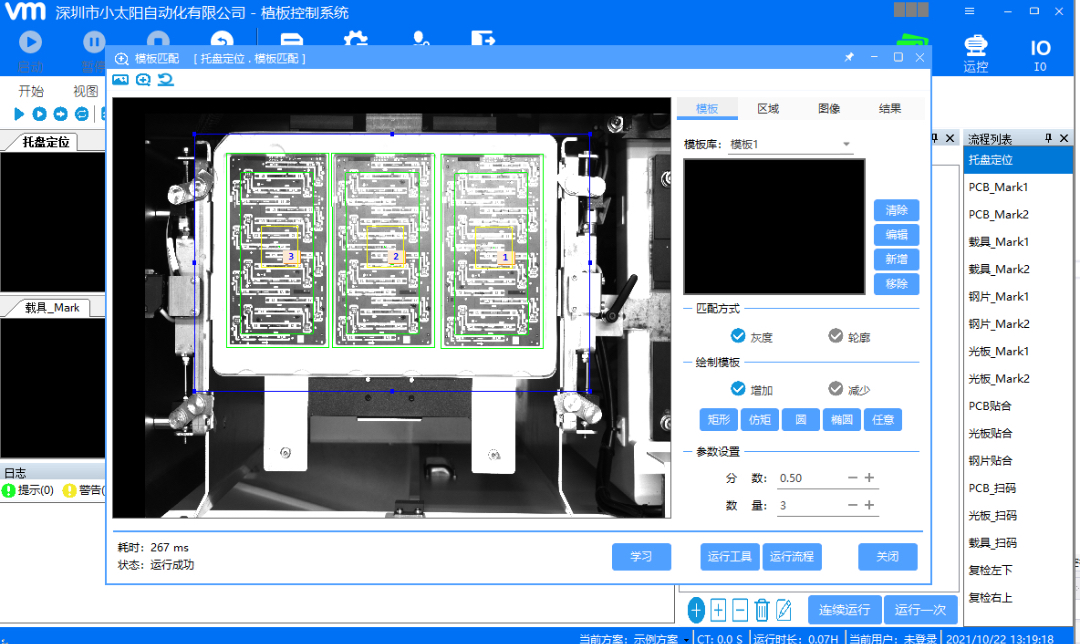

匹配功能实现

下面来看一段简单的匹配代码示例（假设我们使用 C# 和 Halcon 的联合开发）：

using HalconDotNet;
using System;

class MatchingExample
{
    static void Main()
    {
        // 读取模板图像
        HObject templateImage = new HObject();
        HOperatorSet.ReadImage(out templateImage, "template.jpg");

        // 读取目标图像
        HObject targetImage = new HObject();
        HOperatorSet.ReadImage(out targetImage, "target.jpg");

        // 创建一个形状模型
        HTuple modelID;
        HOperatorSet.CreateShapeModel(templateImage, "auto", 0, 3.1415926, "auto", "auto", "use_polarity", "auto", "auto", out modelID);

        // 在目标图像中查找模型
        HTuple row, column, angle, score;
        HOperatorSet.FindShapeModel(targetImage, modelID, 0, 3.1415926, 0.5, 1, 0.5, "least_squares", 0, 0.5, out row, out column, out angle, out score);

        // 输出匹配结果
        Console.WriteLine($"Match found at row: {row.D} column: {column.D} with score: {score.D}");

        // 清理资源
        templateImage.Dispose();
        targetImage.Dispose();
        HOperatorSet.ClearShapeModel(modelID);
    }
}

代码分析

1. 图像读取：首先使用 HOperatorSet.ReadImage 方法分别读取模板图像和目标图像。这是匹配的基础，只有正确读取图像，后续操作才能进行。
2. 创建形状模型：HOperatorSet.CreateShapeModel 用于创建一个形状模型，这里的参数 “auto” 表示 Halcon 会自动选择一些合适的参数来创建模型，这样可以简化开发过程，让开发者不用深入了解每个参数的具体含义。
3. 查找形状模型：HOperatorSet.FindShapeModel 方法在目标图像中查找之前创建的形状模型。通过设置不同的参数，可以调整匹配的精度和速度。这里我们设置了一些常见的参数，如搜索角度范围、最小得分等。
4. 结果输出与资源清理：最后输出匹配的位置和得分信息，并通过 Dispose 方法释放图像资源，使用 ClearShapeModel 清理形状模型资源，确保程序的资源管理合理有效。

条码识别功能实现

using HalconDotNet;
using System;

class BarcodeRecognitionExample
{
    static void Main()
    {
        HObject image = new HObject();
        HOperatorSet.ReadImage(out image, "barcode_image.jpg");

        HTuple barcodeHandle;
        HOperatorSet.CreateBarCodeReader("Code128", "auto", "auto", out barcodeHandle);

        HTuple resultCode, resultDecodeType;
        HOperatorSet.FindBarCode(image, out _, barcodeHandle, out resultCode, out resultDecodeType);

        Console.WriteLine($"Recognized barcode: {resultCode.S} of type: {resultDecodeType.S}");

        HOperatorSet.ClearBarCodeReader(barcodeHandle);
        image.Dispose();
    }
}

代码分析

1. 图像读取：和匹配示例类似，先读取包含条码的图像。
2. 创建条码阅读器：使用 HOperatorSet.CreateBarCodeReader 创建一个条码阅读器，这里指定了条码类型为 “Code128”，并使用 “auto” 参数让 Halcon 自动配置一些阅读器的参数。
3. 查找并解码条码：HOperatorSet.FindBarCode 方法在图像中查找条码并进行解码，返回识别出的条码内容和条码类型。
4. 结果输出与资源清理：输出识别结果，并清理条码阅读器资源和图像资源。

四、PLC 通讯与相机 SDK 集成

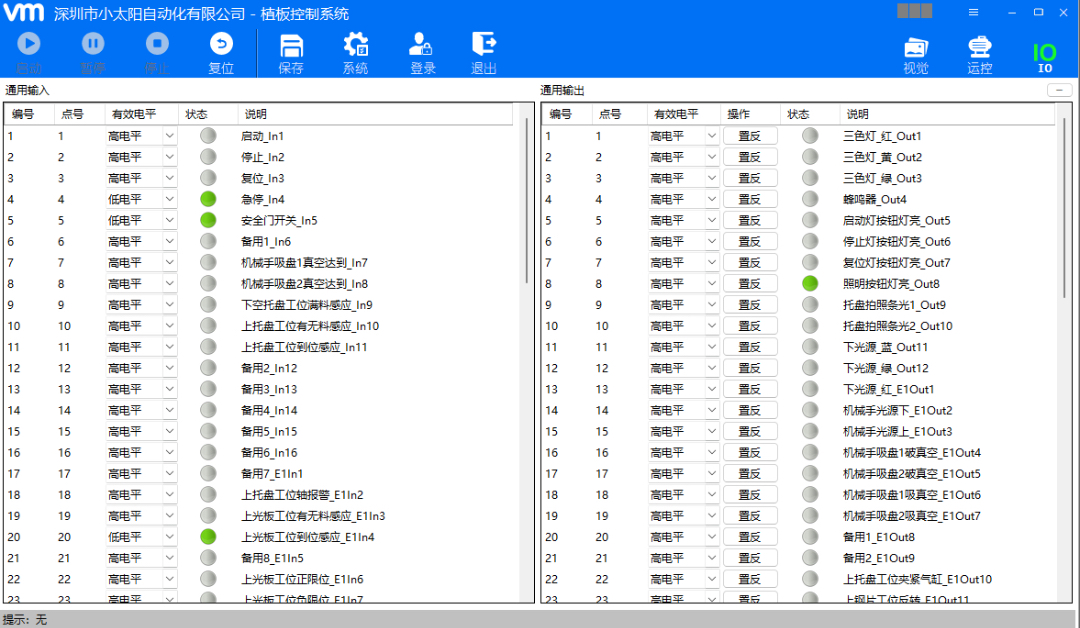

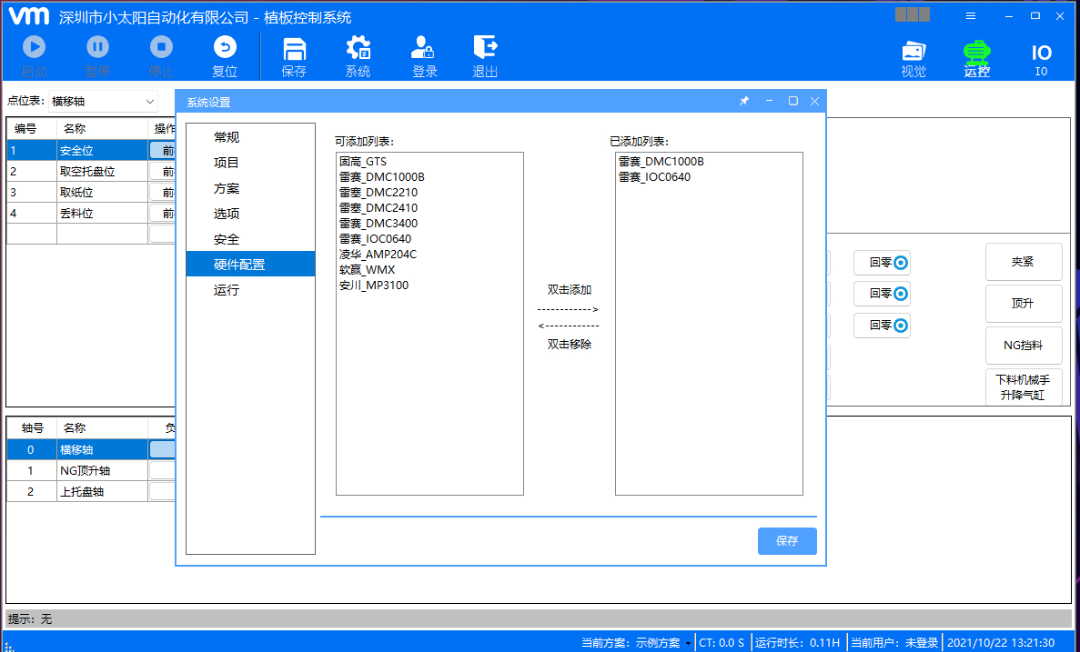

框架对 PLC 通讯的支持，让机器视觉系统能够更好地与工业自动化生产线相结合。通过相关的通讯协议库，在 C# 代码中可以轻松实现与 PLC 的数据交互。

C#联合halcon开发框架源码。 拖拽式编程,无halcon基础也能上手，匹配，测量，条码识别，ocr,定位引导，对位等，支持plc通讯，集成主流相机sdk,系统集成.

而集成主流相机 SDK，意味着开发者可以根据项目需求选择合适的相机，无需担心兼容性问题。例如，对于某款主流相机，可能有如下集成代码示例（具体代码因相机不同而有差异）：

// 假设这是集成某相机 SDK 的部分代码
using SomeCameraSDK;

class CameraIntegration
{
    Camera camera;
    public CameraIntegration()
    {
        camera = new Camera();
        camera.Connect();
    }

    public HObject GetImage()
    {
        byte[] imageData = camera.CaptureImage();
        // 将相机捕获的图像数据转换为 Halcon 可处理的 HObject
        // 这里假设存在一个方法 ConvertToHalconImage 来进行转换
        return ConvertToHalconImage(imageData);
    }
}

代码分析

1. 相机连接：在构造函数中创建相机对象并连接相机，这是获取图像的前提。
2. 图像捕获与转换：GetImage 方法捕获图像并将其转换为 Halcon 能够处理的 HObject 类型，这样就可以在后续的视觉处理流程中使用。

五、总结

C# 联合 Halcon 开发框架源码为机器视觉开发带来了诸多便利，特别是拖拽式编程方式，让更多开发者能够涉足这个领域。从匹配、测量到条码识别等丰富功能，以及对 PLC 通讯和相机 SDK 集成的支持，使得它在工业自动化、智能检测等多个领域都有着广阔的应用前景。希望大家可以基于这个框架，开发出更多优秀的机器视觉应用。
