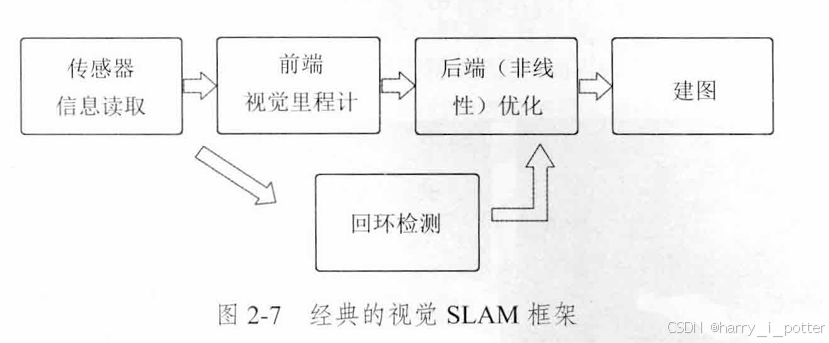

一、SLAM基本框架

1.传感器信息读取：在视觉SLAM中主要为相机图像信息的读取和预处理。如果在机器人中，还可能有码盘、惯性传感器等信息的读取和同步。

2.视觉里程计（Visual Odometry, VO）：视觉里程计任务是估算相邻图像间相机的运动，以及局部地图的样子。VO又称为前端（Front End）。

3.后端优化（Optimization）：后端接受不同时刻视觉里程计测量的相机位姿，以及回环检测的信息，对它们进行优化，得到全局一致的轨迹和地图。由于接在VO之后，又称为后端（Back End）。后端负责整体的优化过程，它往往面对的只有数据，不必关心这些数据到底来自什么传感器；后端则主要是滤波与非线性优化算法。

4.回环检测（Loop Closing）：回环检测判断机器人是否曾经到达过先前的位置。如果检测到回环，它会把信息提供给后端进行处理。

5.建图（Mapping）：它根据估计的轨迹，建立与任务要求对应的地图。

其中重要的是回环检测：回环检测主要解决位置估计随时间漂移的问题。怎么解决呢？


二、累计误差和回环检测

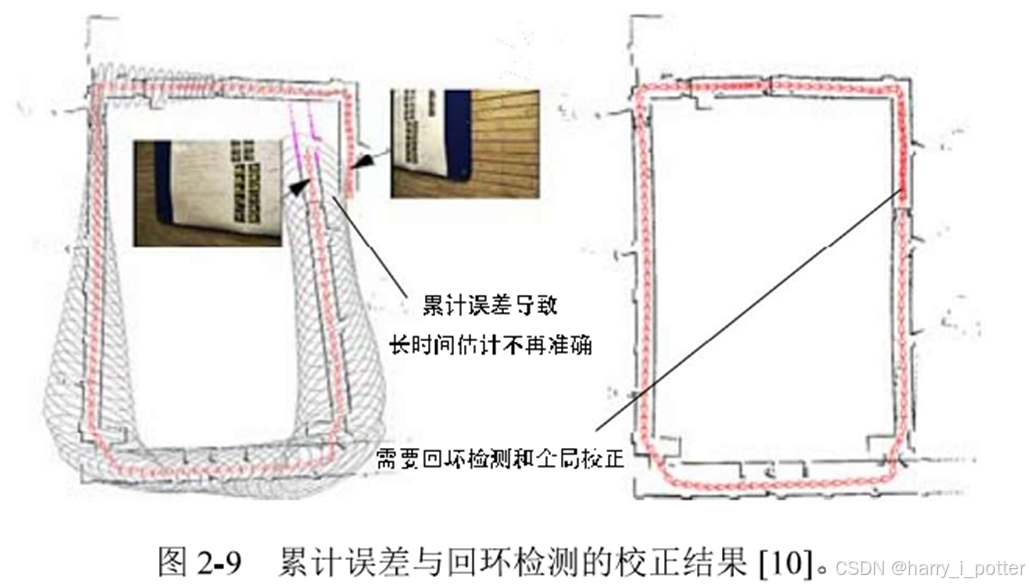

        仅通过视觉里程计来估计轨迹，将不可避免地出现累计漂移（Accumulating Drift）。这是由于视觉里程计（在最简单的情况下）只估计两个图像间运动造成的。我们知道，每次估计都带有一定的误差，而由于里程计的工作方式，先前时刻的误差将会传递到下一时刻，导致经过一段时间之后，估计的轨迹将不再准确。

        回环检测负责把“机器人回到原始位置”的事情检测出来，而后端优化则根据该信息，校正整个轨迹的形状。

        假设实际情况下，机器人经过一段时间运动后回到了原点，但是由于漂移，它的位置估计值却没有回到原点。怎么办呢？我们想，如果有某种手段，让机器人知道“回到了原点”这件事，或者把“原点”识别出来，我们再把位置估计值“拉”过去，就可以消除漂移了。这就是所谓的回环检测。

回环检测主要解决的就是误差问题（累计误差）————纠偏

三、建图

3.1度量地图

        度量地图强调精确地表示地图中物体的位置关系，通常用稀疏（Sparse）与稠密（Dense）对它们进行分类。

        稀疏地图进行了一定程度的抽象，并不需要表达所有的物体。例如，我们选择一部分具有代表意义的东西，称之为路标（Landmark），那么一张稀疏地图就是由路标组成的地图，而不是路标的部分就可以忽略掉。相对的，稠密地图着重于建模所有看到的东西。对于定位来说，稀疏路标地图就足够了。而用于导航时，我们往往需要稠密的地图（否则撞上两个路标之间的墙怎么办？）。稠密地图通常按照某种分辨率，由许多个小块组成。二维度量地图是许多个小格子（Grid），三维则是许多小方块（Voxel）。一般地，一个小块含有占据、空闲、未知三种状态，以表达该格内是否有物体。

3.2拓扑地图

        相比于度量地图的精确性，拓扑地图则更强调地图元素之间的关系。拓扑地图是一个图（Graph），由节点和边组成，只考虑节点间的连通性。

下一节：三位空间刚体运动

基于《视觉SLAM十四讲从理论到实践—第二版 》
