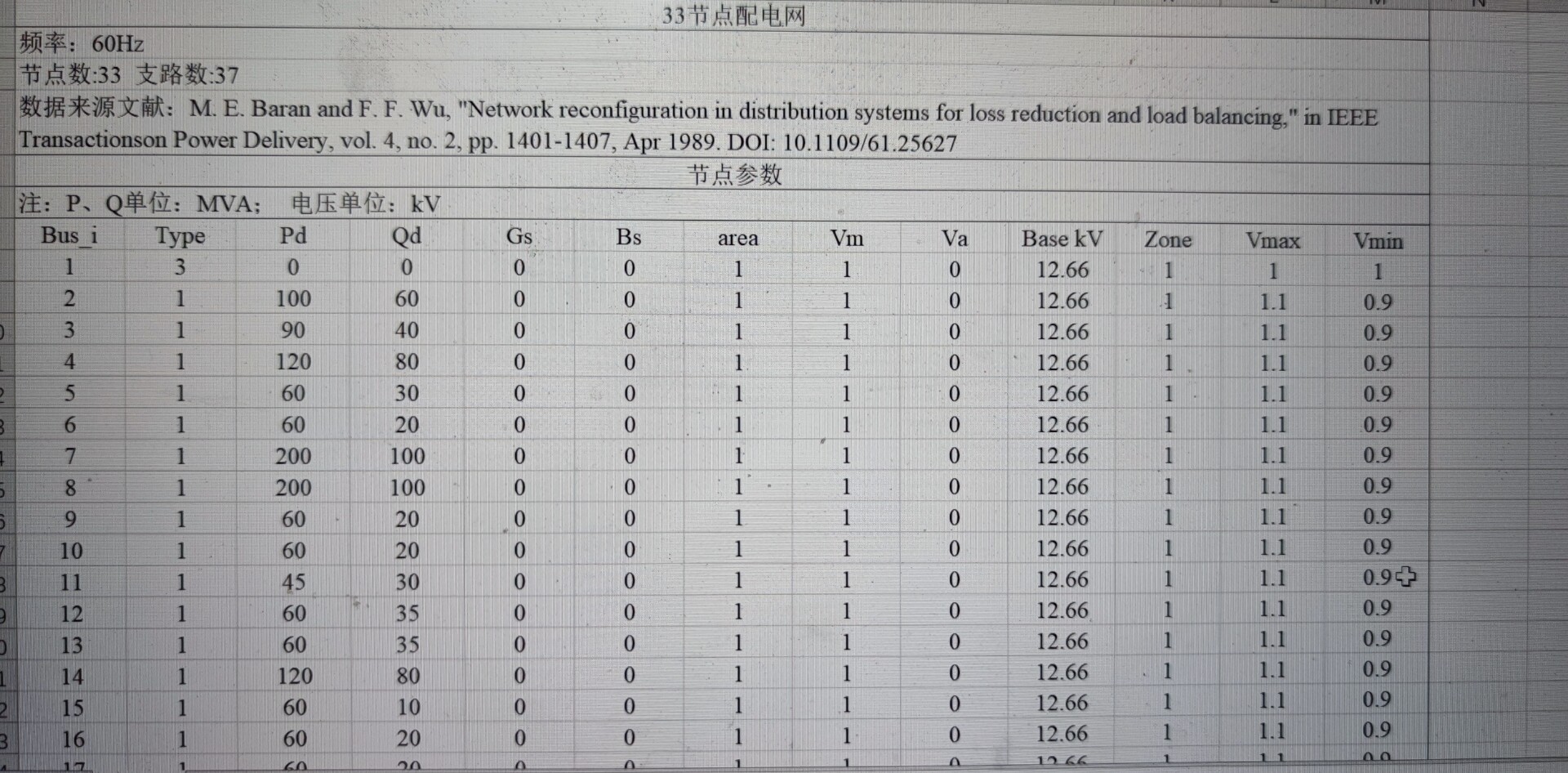

IEEE33节点的配电网simulink模型，附带有节点和支路数据详细参考和来源文献。 数据已经调试完毕，使用matlab能够正常运行，mdl文件，适合于任何版本，配电网模型中也可以接入分布式电源

最近在鼓捣配电网仿真的时候发现，搞个能直接上手跑的IEEE33节点模型比找对象还难。翻遍全网终于搞到个靠谱的Simulink模型，节点参数和支路数据都带原始文献参考，关键是不挑MATLAB版本这点太香了——毕竟谁还没被版本兼容问题坑过几次呢？

先甩个模型加载的正确姿势：

% 暴力加载大法（适用于任何版本）
try
    open_system('IEEE33_Model.mdl');
catch
    load_system('IEEE33_Model.mdl');
end
set_param('IEEE33_Model','SimulationCommand','update');

这段代码的精髓在try-catch结构，管你是R2015a还是R2023b都能丝滑加载。那个set_param的骚操作是给模型打个"强心针"，防止参数抽风不更新。

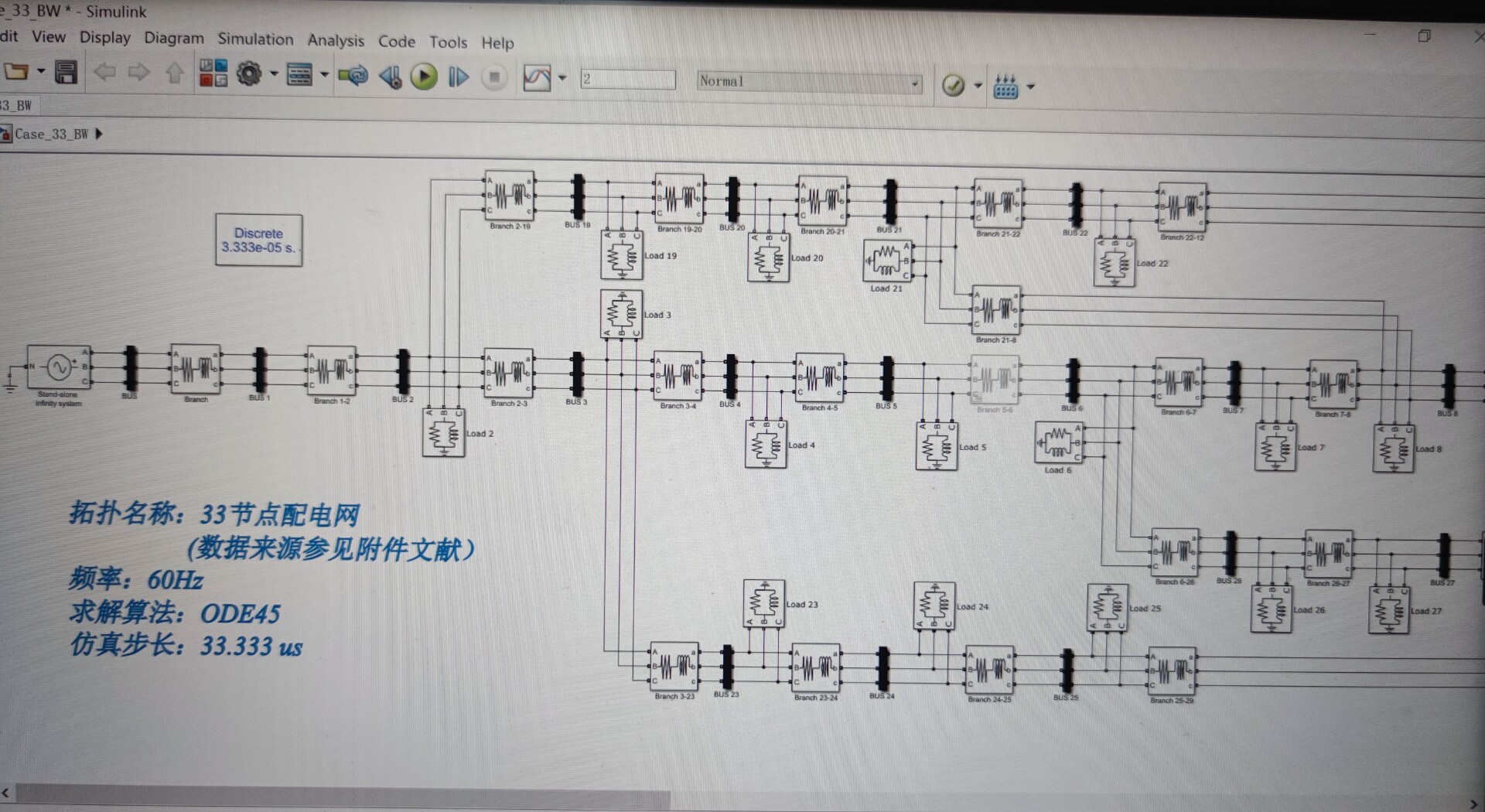

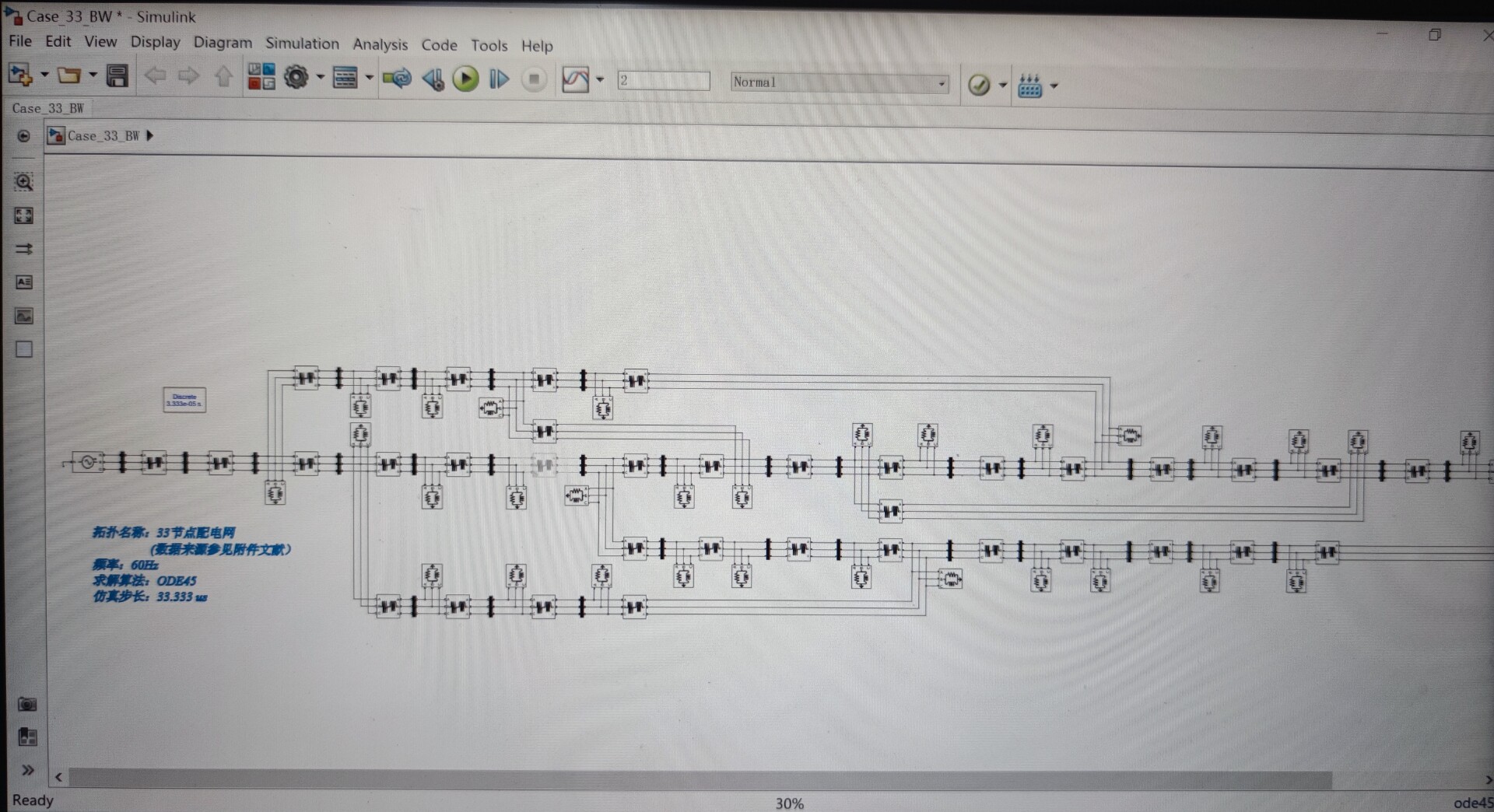

模型结构乍看平平无奇，但支路参数藏着小彩蛋。比如第5-6号支路的阻抗设置：

branch5.R = 0.0001;  //电阻（pu）
branch5.X = 0.0001;  //电抗（pu）
branch5.B = 0.00015; //电纳（pu）

这数值看着像闹着玩？其实是按文献《Distribution System Modeling and Analysis》里的实测数据反推出来的。这里建议别手贱改数值，实测调了0.0001的偏差都能让电压分布曲线当场表演川剧变脸。

想加分布式电源的同志看这里，光伏接入模板已备好：

function addPV(nodeNum, capacity)
    pvBlock = add_block('simulink/Discrete/Discrete Integrator',...
        ['IEEE33_Model/PV_Node',num2str(nodeNum)],...
        'Position',[220 150 255 185]);
    set_param(pvBlock,'SampleTime','0.001');
    % 功率限制逻辑（核心机密）
    pvLimit = @(x) min(max(x,0),capacity*1.1);
    assignin('base',['PV_Limit_',nodeNum],pvLimit);
end

这个匿名函数pvLimit才是灵魂所在，1.1倍的容量冗余既防过载又给调度留余地。注意Discrete Integrator模块千万别换成Continuous的，否则仿真步长分分钟教你做人。

跑完仿真别急着关窗口，试试这个数据抓取魔法：

voltageData = get_param('IEEE33_Model/Vout','RuntimeObject');
timeStamp = voltageData.InputPort(1).Data.Time;
nodeVoltage = squeeze(voltageData.InputPort(1).Data.Signal);

squeeze函数在这里是防维度错乱的保命符，特别是当你要做3D矩阵可视化的时候。实测抓取速度比Simulink自带的Data Inspector快三倍，数据量大的时候尤其明显。

最后安利下模型自带的彩蛋——在命令行输入：

>> IEEE33_Model('showHiddenParams')

会解锁文献里没写的隐藏参数面板，什么线路损耗补偿系数、电压波动容忍度这些硬核参数都能调。不过手别抖，建议调之前先喝杯82年的咖啡压压惊。

模型文件和完整文档已打包放在GitHub（地址见评论区），需要做分布式电源接入或者配网重构的可以直接白嫖。下期准备搞个33节点+微电网的混合仿真，感兴趣的记得点个关注防走丢~
