一、引言

图像分割是计算机视觉的核心任务之一，目标是将图像划分为“前景”（感兴趣区域）和“背景”。Graph Cuts（图割）是经典的能量优化分割算法，但需要手动标记前景/背景种子点，操作繁琐。GrabCut作为Graph Cuts的改进版，只需框选目标区域即可实现高质量分割，是OpenCV中最实用的分割工具之一。

二、Graph Cuts：图论视角下的能量优化分割

Graph Cuts的核心思想是将图像分割转化为图的最小割问题——通过构建像素级的图结构，用“最小割”划分前景与背景。

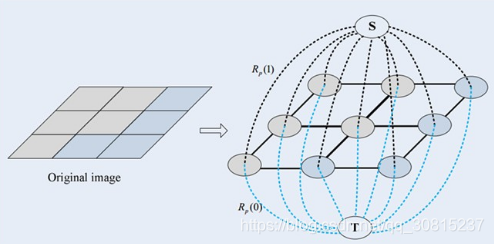

1. 图的构建

构造无向图 (G = (V, E))，其中：

• 顶点集 (V)：包含图像中每个像素的“普通顶点”，以及两个终端顶点——源点S（代表前景）和汇点T（代表背景）。
• 边集 (E)：分为两类：
  • n-links（邻域边）：连接相邻像素的顶点，权值反映像素间的颜色相似性（相似性越高，权值越大，鼓励相邻像素同属一类）。
  • t-links（终端边）：连接每个普通顶点与S/T，权值反映该像素属于前景/背景的概率（如灰度直方图匹配度）。


2. 能量函数与最小割

图像分割可视为“像素标记问题”——给每个像素分配标签 (l_i \in {0,1})（0=背景，1=前景）。Graph Cuts通过最小化能量函数实现最优分割：
$$E(L)=\alpha R(L)+B(L)$$
其中：

• (R(L))：区域项，衡量标记的“合理性”——像素属于前景/背景的概率（如灰度直方图匹配度）。
• (B(L))：边界项，衡量标记的“连续性”——相邻像素标记不同时的惩罚（颜色差异越大，惩罚越大）。
• (\alpha)：平衡区域项与边界项的权重（(\alpha=0)时仅考虑边界）。

3. 最小割求解

根据福特-富克森定理，图的最大流（从S到T的最大流量）等于最小割（断开S与T的最小权值边集）。Boykov-Kolmogorov算法可高效求解s-t图的最小割，将顶点划分为两个子集：

• (S’)（包含S）：前景像素。
• (T’)（包含T）：背景像素。

三、GrabCut：迭代优化的交互式分割革新

GrabCut是Graph Cuts的改进版，解决了Graph Cuts“需要手动标记种子点”的痛点，核心改进有三点：

1. 用GMM替代灰度直方图

Graph Cuts用灰度直方图建模前景/背景，无法捕捉颜色的多峰分布（如肤色的暖色调变化）。GrabCut则用RGB三通道混合高斯模型（GMM）——每个类（前景/背景）由多个高斯分量组成，能更精准地拟合颜色分布。

2. 迭代优化流程

Graph Cuts是“一次性分割”，GrabCut则是**“分割-模型更新”的迭代循环**：

1. 初始化：用户框选目标（框外为背景，框内为“可能前景”）。
2. 模型学习：用当前标记的像素训练前景/背景GMM。
3. 图构建与分割：基于GMM计算t-links（像素属于前景/背景的概率）和n-links（邻域相似性），求解最小割得到新标记。
4. 重复：直到GMM参数收敛（通常5-10次迭代）。

3. 支持不完全标注

用户只需框选目标（框外为背景），无需标记前景种子点——算法自动学习前景的颜色分布，这是GrabCut最实用的改进。

四、OpenCV中GrabCut函数详解

OpenCV通过cv2.grabCut函数实现GrabCut算法，函数原型如下：

cv2.grabCut(img, mask, rect, bgdModel, fgdModel, iterCount, mode)

参数说明

参数	含义
`img`	输入图像，必须是**8位3通道（BGR格式）**。
`mask`	掩码图像（输入/输出），值为以下四种：
	- `cv2.GC_BGD`（0）：确定背景；
	- `cv2.GC_FGD`（1）：确定前景；
	- `cv2.GC_PR_BGD`（2）：可能背景；
	- `cv2.GC_PR_FGD`（3）：可能前景。
`rect`	包含前景的矩形，格式为`(x, y, w, h)`（x/y为左上角坐标，w/h为宽高）。
`bgdModel`	背景GMM的参数数组，需初始化为`np.zeros((1, 65), np.float64)`。
`fgdModel`	前景GMM的参数数组，同`bgdModel`。
`iterCount`	迭代次数（建议5-10次）。
`mode`	初始化方式：
	- `cv2.GC_INIT_WITH_RECT`（0）：用矩形初始化（首次分割）；
	- `cv2.GC_INIT_WITH_MASK`（1）：用掩码初始化（后续调整）。

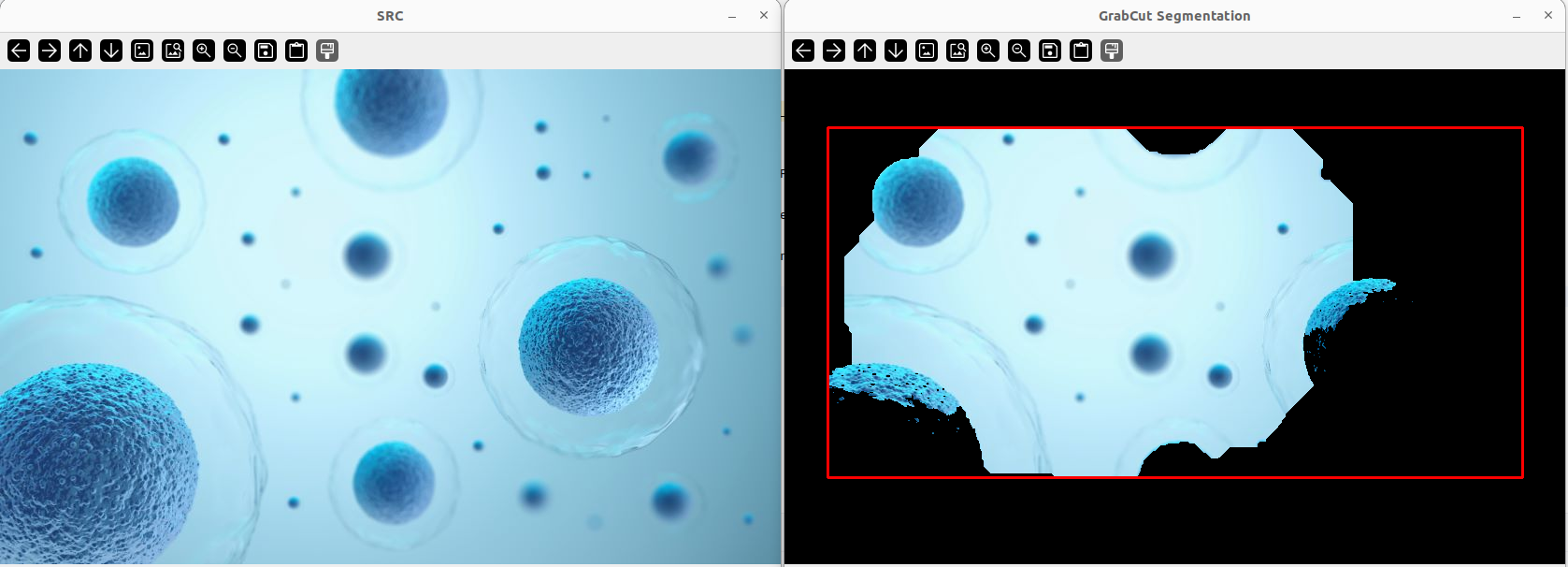

五、Python实战：交互式GrabCut分割

以下代码实现鼠标框选+GrabCut分割的交互功能，步骤如下：

1. 读取图像并初始化窗口。
2. 鼠标回调函数：处理矩形绘制。
3. 按键响应：空格执行分割，ESC退出。

完整代码

import cv2
import numpy as np

# 全局变量：记录交互状态
drawing = False  # 是否正在绘制矩形
start_point = (-1, -1)  # 矩形起点
rect = (0, 0, 0, 0)  # 矩形（x, y, w, h）
img = None  # 输入图像
mask = None  # 掩码
bgd_model = np.zeros((1, 65), np.float64)  # 背景GMM参数
fgd_model = np.zeros((1, 65), np.float64)  # 前景GMM参数
iter_num = 0  # 迭代次数


def mouse_callback(event, x, y, flags, param):
    """鼠标回调函数：处理矩形绘制"""
    global drawing, start_point, rect, img, mask

    if event == cv2.EVENT_LBUTTONDOWN:
        # 左键按下：开始绘制
        drawing = True
        start_point = (x, y)
        # 重置掩码：初始全为背景
        mask = np.zeros(img.shape[:2], dtype=np.uint8)
        mask[:] = cv2.GC_BGD

    elif event == cv2.EVENT_MOUSEMOVE:
        # 鼠标移动：更新矩形
        if drawing:
            end_point = (x, y)
            # 计算矩形（确保宽高为正）
            rect_x = min(start_point[0], end_point[0])
            rect_y = min(start_point[1], end_point[1])
            rect_w = abs(start_point[0] - end_point[0])
            rect_h = abs(start_point[1] - end_point[1])
            rect = (rect_x, rect_y, rect_w, rect_h)
            # 显示矩形
            temp_img = img.copy()
            cv2.rectangle(temp_img, start_point, end_point, (0, 0, 255), 2)
            cv2.imshow("GrabCut Segmentation", temp_img)

    elif event == cv2.EVENT_LBUTTONUP:
        # 左键抬起：结束绘制
        drawing = False
        # 标记框内为“可能前景”
        mask[rect[1]:rect[1]+rect[3], rect[0]:rect[0]+rect[2]] = cv2.GC_PR_FGD
        # 显示最终矩形
        temp_img = img.copy()
        cv2.rectangle(temp_img, (rect[0], rect[1]), (rect[0]+rect[2], rect[1]+rect[3]), (0, 0, 255), 2)
        cv2.imshow("GrabCut Segmentation", temp_img)


def main():
    """主函数：处理图像和交互"""
    global img, mask, bgd_model, fgd_model, iter_num, rect

    # 读取图像（替换为你的图像路径）
    img = cv2.imread("test_image.png")
    if img is None:
        print("无法读取图像，请检查路径！")
        return

    # 初始化窗口与鼠标回调
    cv2.namedWindow("GrabCut Segmentation")
    cv2.setMouseCallback("GrabCut Segmentation", mouse_callback)
    cv2.imshow("GrabCut Segmentation", img)

    while True:
        key = cv2.waitKey(1) & 0xFF
        if key == 27:  # ESC键：退出
            break
        elif key == ord(' '):  # 空格键：执行分割
            if rect[2] == 0 or rect[3] == 0:
                print("请先框选目标区域！")
                continue
            # 调用GrabCut（迭代5次，用矩形初始化）
            cv2.grabCut(img, mask, rect, bgd_model, fgd_model, 5, cv2.GC_INIT_WITH_RECT)
            iter_num += 1
            # 提取前景掩码（确定前景+可能前景）
            foreground_mask = np.where((mask == cv2.GC_FGD) | (mask == cv2.GC_PR_FGD), 1, 0).astype(np.uint8)
            # 应用掩码：提取前景
            result = cv2.bitwise_and(img, img, mask=foreground_mask)
            # 显示结果（叠加矩形）
            cv2.rectangle(result, (rect[0], rect[1]), (rect[0]+rect[2], rect[1]+rect[3]), (0, 0, 255), 2)
            cv2.imshow("GrabCut Segmentation", result)
            print(f"当前迭代次数：{iter_num}")

    cv2.destroyAllWindows()


if __name__ == "__main__":
    main()

五、总结

GrabCut是OpenCV中最实用的分割工具之一，优势如下：

• 操作简单：只需框选目标，无需手动标记。
• 精度高：GMM模型能精准捕捉颜色分布。
• 通用性强：适用于大多数自然图像（如人像、物体分割）。

局限性：对颜色相似的前景/背景（如绿幕前的绿色衣服）分割效果不佳，需手动调整掩码（用cv2.GC_INIT_WITH_MASK模式）。
