本节介绍电子战模型（EW），也即涉及电子攻击（EA），电子防护（EP）。配置时往往在发射机transmitter中配置EA，在接收机receiver中配置EP。

electronic_warfare <name> <type-name>

   debug

   technique <technique-name> <technique-type>

      ... Electronic Warfare Technique Commands ...

   end_technique

end_electronic_warfare

<name>: 要创建的新电子战类型的名称。
<type-name>: 一个现有电子战类型的名称，或WSF_ELECTRONIC_ATTACK或WSF_ELECTRONIC_PROTECT，其定义将用作新类型的初始定义。

electronic_warfare 提供了为发射器和接收器中的电子攻击和电子保护定义电子战类型的能力。电子攻击（EA） - 电子保护（EP）架构提供了定义EA和EP技术并评估这些技术相互作用的能力。EA和EP能力块均允许多种技术。接收器处的效果如EA技术块中定义，除非EP技术块定义了一种具有关联效果的缓解技术来应对特定EA技术。

debug

指定使用调试模式将调试数据输出到标准输出。

默认值为false或off

technique <technique-name> [<technique-type-name>] … end_technique

定义唯一命名的技术及其派生类型（如果需要）。可以输入多个技术块。

<technique-name>*: 技术唯一名称的字符串输入。
<technique-type-name>*: 技术类型的字符串输入。如果编辑已经定义的实例名称，则不需要此输入。

给个示例吧：

electronic_warfare EW_RADAR_EP WSF_ELECTRONIC_PROTECT

   technique sidelobe_canceling WSF_EP_TECHNIQUE

      #debug

      mitigated_technique_classes

         noise_jamming

      end_mitigated_technique_classes

      effect slc_effect WSF_SLC_EFFECT

         #debug

         number_canceller_channels  2

         cancellation_lock_ratio    3 dB

         antenna_pattern            AUX_ANTENNA

         cancellation_ratios

            jammer_to_noise   0.0 db  0.0 db

            jammer_to_noise  15.0 db 10.0 db

            jammer_to_noise  30.0 db 20.0 db

            saturation_ratio 10.0 dB

         end_cancellation_ratios

      end_effect

   end_technique

end_electronic_warfare

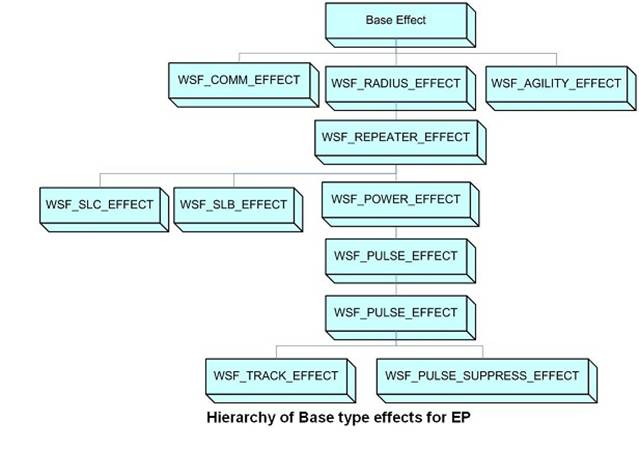

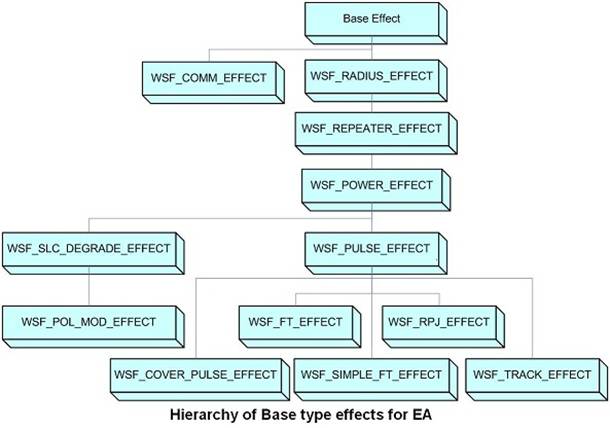

整体电子战模型概述：

模型名称	用于	说明
频率捷变模型 WSF_AGILITY_EFFECT WSF_RADAR_AGILITY_EFFECT	EP	通过改变频率和切换雷达的工作模式来对抗干扰，实施EP。
通信模型 WSF_COMM_EFFECT	EA、EP	通过丢弃、扭曲、误码等手段来干扰对方实施EA，以及通过设定这些指标来保护已方实施EP。模拟各种通信干扰和保护措施。
功率模型 WSF_POWER_EFFECT WSF_JAMMER_POWER_EFFECT	EA、EP	通过调整信号增益、噪声增益等来实施EA、EP。
脉冲密度模型 WSF_PULSE_EFFECT	EA、EP	通过调整脉冲的密度来实施EA、EP。
脉冲抑制模型 WSF_PULSE_SUPPRESS_EFFECT	EP	模拟对雷达信号的脉冲参数进行抑制或允许来实施EP。
旁瓣消隐模型 WSF_SLB_EFFECT	EP	通过识别旁瓣进入的干扰信号实施EP。
旁瓣相消模型 WSF_SLC_EFFECT	EP	通过抵消来自旁瓣的信号来实施EP。
跟踪模型 WSF_TRACK_EFFECT	EA、EP	通过引入距离、方位角等误差来针对对方的跟踪系统来实施EA，设置不同的跟踪行为来实施EP。
扩展旁瓣消隐模型 WSF_NX_SLB_EFFECT	EP	增强的旁瓣消隐模型，更灵活的消隐算法支持，主要用于实施EP。
脉冲覆盖模型 WSF_COVER_PULSE_EFFECT	EA	通过增加目标的回波概率来实现特定的信噪比来对目标施加EA。
假目标模型 WSF_FALSE_TARGET_EFFECT WSF_FT_EFFECT	EA	通过生成假目标来实施EA。
极化调制模型 WSF_POL_MOD_EFFECT	EA	通过控制极化调制速率来实施EA。
半径因子调制模型 WSF_RADIUS_EFFECT WSF_JAMMER_RADIUS_EFFECT	EA	根据距离目标的距离和半径来调整干扰功率实现EA。往往与其它手段相结合。
随机脉冲干扰 WSF_RPJ_EFFECT	EA	随机脉冲干扰EA。
重复脉冲干扰模型 WSF_REPEATER_EFFECT	EA	动态调整重复发送的脉冲信号强度来实施EA。
简单假目标干扰模型 WSF_SIMPLE_FT_EFFECT	EA	动态控制生成虚假目标，迷惑对方雷达实施EA。
抑制旁瓣相消模型 WSF_SLC_DEGRADE_EFFECT	EA	通过干扰旁瓣相消器的频道，干扰敌方雷达或通信信号的处理能力，从而降低其精确度和可靠性。
