一、基本介绍

MP2315S电源芯片属于高效率同步整流降压（Buck）DC-DC 转换器，封装为TSOT23-8，相较于SOT类型封装更为Thin（薄），即更低的高度

1.基本特性

• 输入电压范围：4.5V ~ 24V
• 输出电流能力：连续输出电流高达 3A
• 开关频率：固定 500kHz
• 内部 MOSFET：集成上下管，导通电阻分别为：
  • 高侧（HS）：110 mΩ
  • 低侧（LS）：55 mΩ
• 静态电流：约 120 μA（轻载时更低）
• 输出电压可调范围：从 0.8V 起（通过外部电阻分压设定）
• 封装形式：TSOT23-8，体积小，适合紧凑型设计

---

2.关键功能

1. 同步整流模式：提升全负载范围内的转换效率
2. 峰值电流模式控制：响应快，环路易于稳定
3. AAM（Advanced Asynchronous Modulation）轻载节能模式：
   • 在轻载时自动切换至 PFM 模式，降低功耗
   • 可通过 AAM 引脚外接电阻分压设定切换阈值
4. 内部软启动：典型时间约 1.5ms，防止启动过冲
5. 内部 5.1V LDO（VCC 引脚）：为内部电路供电，需外接 0.1~0.22μF 陶瓷电容去耦

---

3.状态指示与控制引脚

引脚	名称	功能说明
1	AAM	轻载模式控制。接 VCC 或悬空 → 强制 CCM；接分压网络 → 启用 AAM
2	IN	电源输入，需靠近放置输入电容
3	SW	开关节点，连接电感，布线需宽且短
4	GND	系统地，是所有参考地，布局需特别注意
5	BST	自举电容连接点，用于驱动高侧 MOSFET
6	EN	使能控制。高电平开启，内部有 1MΩ 下拉电阻；建议通过限流电阻接 VIN
7	VCC	内部 5.1V LDO 输出，需接 0.1~0.22μF 电容
8	FB	反馈输入，接输出分压电阻，设定输出电压

---

4.保护机制

• 过流保护（OCP）：逐周期限流，典型限流值 5.5A（4.5~6.5A 范围）
• 打嗝模式（Hiccup）：短路时进入间歇重启，大幅降低平均短路电流，保护芯片
• 过压保护（OVP）：
  • 当 FB > 120% × VREF（≈0.95V）时，强制导通低侧 MOSFET 放电
  • 恢复阈值：FB < 109% × VREF
• 欠压锁定（UVLO）：
  • VIN 上升阈值 ≈ 4.05V，迟滞 ≈ 750mV
• 热关断（TSD）：
  • 关断温度：150°C
  • 恢复温度：约 130°C（迟滞 20°C）

---

5.经典应用场景

• 笔记本电脑 I/O 电源
• 数字机顶盒
• 平板电视与显示器
• 工业控制模块、嵌入式系统供电
• 多电压输入（如 5V/12V/24V）转稳定 5V/3.3V 的通用电源模块

---

二、典型应用电路（以 5V/3A 为例）

1.基础拓扑：

• VIN：6.5V ~ 24V
• VOUT：5V
• IOUT：3A
• 电感 L：4.9μH（推荐 1~10μH，DCR < 20mΩ）
• 输入电容 C1：22μF X5R/X7R 陶瓷电容（低 ESR）
• 输出电容 C2：44μF（典型值，影响环路稳定性）
• BST 电容：0.1~1μF 陶瓷电容（连接 SW 与 BST）（构成自举电路）
• 反馈电阻（R1/R2）：
  • R1 = 40.2kΩ, R2 = 7.5kΩ（对应 5V 输出）
  • 可选 T 型网络（加 Rt）优化高频噪声抑制

---

2.工作逻辑简述

1. 启动条件：VIN > 4.5V 且 EN 为高
2. 控制方式：固定频率（500kHz）峰值电流模式
   • 内部时钟触发高侧 MOSFET 导通
   • 电感电流上升至 COMP 电压设定值后关断
3. 轻载处理：
   • 当 COMP 电压 < AAM 设定值 且 FB < VREF → 进入 PFM（跳脉冲）
4. 环路补偿：
   • 内部已集成补偿网络，简化设计
   • 反馈电阻 R1 与内部电容共同决定环路带宽

---

3.关键参数计算公式

3.1. 输出电压设定：

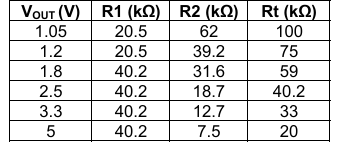

常见电压输出的电阻选择参考表(推荐的参数基于44µF的输出电容,具体应用需要具体计算)：

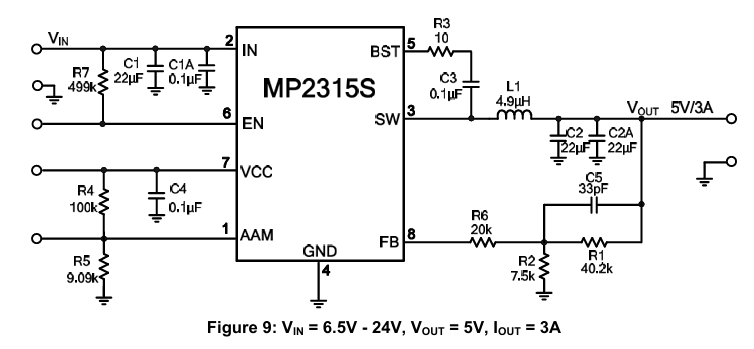

对应的接线与电阻连线图：

3.2. 电感选择（推荐 ΔIL ≈ 40% × IOUT）：

建议在大多数应用中使用1µH到10µH的电感，其直流电流额定值应至少比最大负载电流高25%。为了获得最高效率，电感的直流电阻应小于20mΩ。对于大多数设计，电感值可通过公式(2)推导得到：

其中如下：

• 物理意义：表示每秒钟功率 MOSFET 开关（导通/关断）的次数。
• 在 MP2315S 中：
  • 典型值：500 kHz
  • 范围（根据电气特性表）：400 kHz ~ 600 kHz（受工艺、温度、电压影响）

选择电感电流约为最大负载电流的 40%。最大电感峰值电流可以通过以下公式计算：

在低于100mA的轻载条件下，建议使用较大的电感以提高效率。

3.3. 输入电容与 RMS 电流（最恶劣在 = ）：

推荐使用具有 X5R 或 X7R 电介质的陶瓷电容器，因为它们具有低 ESR 和较小的温度系数。对于大多数应用，22µF 的电容器已足够。

由于输入电容（C1）会吸收输入开关电流，因此它需要具有足够的纹波电流额定值。输入电容的有效值电流可以用以下公式来估算：

3.4. 输出纹波估算：

使用该部分公式进行选择输出电容(陶瓷电容为主)

3.5. AAM 电压设定（R4 接 GND，R5 接 VCC）：

建议 R5 ≤ 20kΩ

---

4.PCB 布局建议

• 功率回路最小化：IN → C1 → SW → L → C2 → GND → IN
• GND 平面完整：避免敏感信号（如 FB）穿越功率路径
• FB 走线短而远离 SW：防止开关噪声耦合
• VCC 电容紧贴芯片：保证内部 LDO 稳定
• BST 电容靠近 BST/SW 引脚

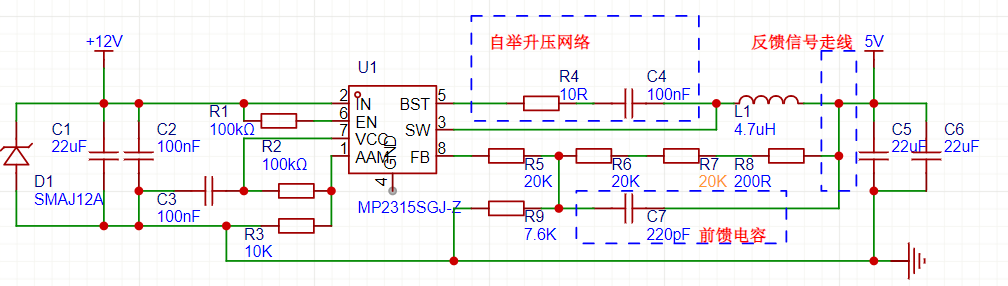

5.非芯片厂商PCB原理图设计

当手中有高耐压的电容时，可以尝试将D1更换以适配更大的输入电压，因作者个人材料库型号原因，在此选定的皆为16V耐压电容。

---

该芯片非常适合“多输入电压兼容、小型化、高效 5V 输出”的设计目标。结合其内置补偿、保护齐全、外围简洁等优点，是构建可靠 DC-DC 电源的理想选择。

三、注明

        本文内容通过参考学习MPS公司的C3031493_DC-DC电源芯片_MP2315SGJ-Z_规格书_WJ1591642.PDF文件进行整理总结
