龙迅LT87101CD 芯片简介：Type-C-to-DP and DP-to-Type-C Converter
LT87101CD是龙迅半导体推出的双向信号重驱动器，支持Type-C与DP接口的双向转换，符合多项行业标准。该芯片具备信号优化能力，可补偿20dB损耗，支持可编程输出摆幅和6dB去加重，集成Type-C供电检测和差分开关功能。采用CMOS工艺，5×5mm QFN40封装，工作温度-40℃至+85℃，适用于智能手机、VR设备、笔记本电脑等多种电子产品的音视频传输。支持I2C调试和在线固件升级，量产
·
一、产品核心定位
LT87101CD 是龙迅半导体（Lontium Semiconductor）推出的一款双向信号重驱动器，支持 Type-C 到 DP（DisplayPort）及 DP 到 Type-C 的信号转换，核心功能是优化并增强 DP 信号质量，补偿线缆或电路板走线造成的信号损耗，适用于多类电子设备的音视频信号传输场景。
二、关键特性（Features）
- 标准合规性：符合 VESA DP1.2（显示接口标准）、Type-C r1.2（Type-C 接口标准）、USB PD2.0（供电标准）及 DP Alt Mode v1.0（DP 替代模式标准），确保兼容性。
- 信号优化能力：
- 输入端：具备可编程线性均衡器，可补偿符号间干扰（ISI）导致的损耗，最高补偿 20dB；
- 输出端：支持可编程输出摆幅及最高 6dB 的去加重（De-emphasis），保障信号传输稳定性。
- Type-C 相关功能：
- 支持 DP 输出接口的热插拔检测（Hot-Plug Detect）；
- Type-C 供电能力 3 级检测：USB 默认电流、5V@1.5A、5V@3A；
- 集成高性能无源差分开关，可根据 Type-C 接口插入方向切换数据通道，支持 VESA DP 替代模式的 Pin Assignment C/D，降低 BOM 成本与设计复杂度；
- 支持 DP 替代模式下的 SBU 数据路径控制。
- 固件与调试：内置 MCU（微控制器）和 Flash，支持在线固件升级；可通过外部 I2C 接口进行调试。
- 供电需求：支持 1.8V/3.3V 双电压供电。
三、产品概述（General Description）
- 信号处理：作为双向转换器，可实现 “Type-C 输入→DP 输出” 或 “DP 输入→Type-C 输出”，支持 4 通道（4-lane）或 2 通道（2-lane）DP 主链路接口。
- 工艺与封装：采用先进 CMOS 工艺制造，封装为 5mm×5mm QFN40，符合 RoHS 标准。
- 工作温度：-40°C 至 + 85°C，适配多环境使用需求。

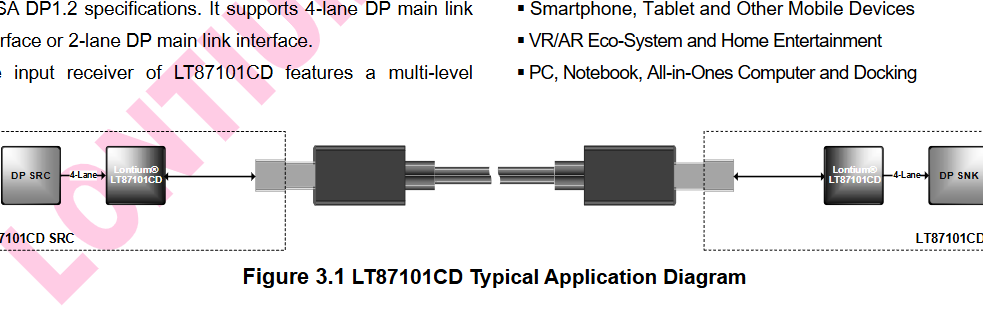

四、典型应用（Applications）
- 移动设备：智能手机、平板电脑；
- 沉浸式设备与家庭娱乐：VR/AR 设备；
- 计算机及扩展设备：PC、笔记本电脑、一体机、 docking（扩展坞）。
五、订购信息（Ordering Information）
| 型号（Part Number） | 产品版本（Product Version） | 产品状态（Product Status） | 工作温度范围（Operating Temperature Range） | 封装（Package） | 包装方式（Packing Method） | 最小包装数量（MPQ） |
|---|---|---|---|---|---|---|
| LT87101CD | U1 | MP（量产） | -40°C ~ +85°C | QFN40（5*5） | 托盘（Tray） | 4900pcs |
