LT6711GX - 产品简介：支持 Type-C 的 HDMI2.1 转 DP1.4a 转换器

1. 特性

• HDMI2.1 接收器
  • 兼容 HDMI2.1、HDMI2.0b、HDMI1.4 和 DVI1.0 标准。
  • 数据传输速率高达 10Gbps。
  • 支持 HDCP 1.4/2.3（高清数字内容保护协议）。
  • 支持 HDCP 中继功能。
  • 支持 RGB 8/10/12 位每通道（bpc）、YCbCr4:4:4/YCbCr4:2:2/YCbCr4:2:0 8/10/12bpc 色彩格式。
  • 支持最高 8K@30Hz 的 RGB/YCbCr4:4:4/YCbCr4:2:2 8bpc 或 YCbCr4:2:0 12bpc 分辨率。
  • 支持最高 4K@120Hz 的 RGB/YCbCr4:4:4/YCbCr4:2:2 8bpc 或 YCbCr4:2:0 12bpc 分辨率。
  • 支持最高 8K@60Hz 的 DSC（显示流压缩）透传。
  • 支持静态 HDR10（高动态范围）。
  • 支持 FEC（前向纠错）。
  • 支持 CEC（消费电子控制）。
  • 支持 VRR（可变刷新率）。
  • 集成 EDID（扩展显示标识数据）影子存储（最大 512 字节）。
  • 支持 ARC（音频回传通道）。
• DP1.4a/eDP1.5 发射器
  • 符合 DisplayPort 规范 1.4a，支持 1.62Gbps、2.7Gbps、5.4Gbps、8.1Gbps 传输速率。
  • 符合嵌入式 DisplayPort 规范版本 1.5。
  • 支持 DisplayPort 1/2/4 通道。
  • 支持 HDCP 1.3/2.3。
  • 支持 HDCP 中继功能。
  • 支持 RGB 6/8/10/12bpc、YCbCr4:4:4/YCbCr4:2:2/YCbCr4:2:0 8/10/12bpc 色彩格式。
  • 支持最高 8K@30Hz 的 RGB 6bpc、YCbCr4:2:2 10bpc 或 YCbCr4:2:0 12bpc 分辨率。
  • 支持最高 4K@120Hz 的 RGB 6bpc、YCbCr4:2:2 10bpc 或 YCbCr4:2:0 12bpc 分辨率。
  • 支持最高 8K@60Hz 的 DSC 透传。
  • 支持静态 HDR10。
  • 支持 FEC。
  • 支持自适应同步（Adaptive-Sync）。
  • 支持 eDP 的 ASSR（自动源同步恢复）。
  • 支持水平消隐扩展（Horizontal Blanking Expansion）。
  • 支持 SSC（扩频时钟）。
• USB Type-C
  • 符合 VESA DisplayPort 在 USB Type-C 标准 1.0 上的替代模式（alt mode）。
  • DP 替代模式仅支持引脚分配 C 和 E。
  • 符合 USB 功率传输规范 3.0，符合 USB Type-C 线缆和连接器规范 1.3。
  • 内置双 CC（配置通道）逻辑和 PD（功率传输）控制器，用于充电和常规通信。
  • 支持的数据角色：DFP（显示功能端口）。
  • 支持的功率角色：源（source）、汇（sink）和 DRP（双角色电源）。
  • 支持 USB 广告牌（USB Billboard）功能。
• 数字音频输入或输出
  • I2S 接口支持多达 8 声道音频，采样率为 32~192KHz，采样大小为 16~24 位。
  • SPDIF 接口支持 LPCM（线性脉冲编码调制）、杜比数字（Dolby Digital）、DTS 数字音频，最高帧率为 192KHz。
  • 符合 IEC60958 或 IEC61937 标准。
• DSC 编码器
  • 符合 DSC 1.2a 标准。
  • 支持最高水平有效像素数为 4096。
  • 支持最高像素时钟为 1.2GHz。
  • 支持 1/2/4 切片。
  • 支持 RGB、YCbCr4:4:4、YCbCr4:2:2 和 YCbCr4:2:0 色彩空间。
  • 支持 8 位和 10 位色彩深度。
  • 支持每像素比特数（bpp）精度为 1 位。
  • 仅支持固定刷新率。
• 其他特性
  • 色彩空间转换（CSC）：支持 RGB 与 YCbCr4:4:4、YCbCr4:2:2、YCbCr4:2:0 之间的转换。
  • 缩放功能（放大或缩小，最大支持 4K）。
  • 集成 100/400KHz I2C 从设备接口。
  • 集成微处理器。
  • 外部振荡器为 25MHz，精度为 ±50ppm。
  • 内置 SPI 闪存，用于存储固件和 HDCP 密钥。
  • 可通过 SPI、I2C 或 USB 接口进行固件更新。
  • 电源供应：3.3V 和 1.15V。

2. 概述

LT6711GX 是一款带有 PD 控制器的 HDMI2.1 转 DP1.4a 转换器。

对于 HDMI2.1 输入，LT6711GX 可配置为 3/4 通道。自适应均衡功能使其适用于长线缆应用，最大带宽可达 32Gbps。它支持最高 8K@30Hz 或 8K@60Hz（压缩数据透传）的分辨率。

对于 DP1.4a 输出，它由 4 条数据通道组成，支持 1.62Gbps、2.7Gbps、5.4Gbps 和 8.1Gbps 的链路速率。内置的可选 SSC 功能可降低电磁干扰（EMI）影响。

为了适配最新的 USB Type-C 系统，LT6711GX 集成了 CC 逻辑和 PD 控制器，以减轻移动系统设计的复杂性并降低物料清单（BOM）成本。

该器件能够自动运行，这得益于集成的微处理器，微处理器使用内置 SPI 闪存存储固件。也可通过配置 I2C 从设备接口进行系统控制。

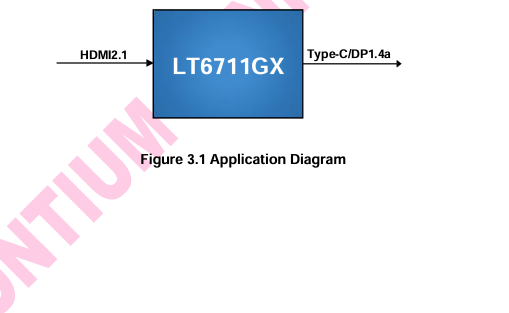

3. 应用领域

• VR/AR 设备
• 移动系统 VR/AR 应用
• 加密狗（Dongles）
• 数码摄像机和数码相机
• 手机、平板电脑
•
