摘要

系统采用现代化的技术架构，前后端分离，数据交互通过RESTful API实现，确保了系统的扩展性和可维护性。为提高系统的可靠性与稳定性，系统经过全面的功能测试，确保在不同使用场景下的性能表现。该共享单车管理系统不仅提高了校园内共享单车的使用效率，还为管理者提供了一个智能化的管理平台，减少了人工操作，提升了服务质量。

关键词：SpringBoot框架、共享单车、校园管理。

Abstract

This system is developed based on the SpringBoot framework and aims to provide a convenient shared bike management solution for campuses. The system includes a front-end user module and a back-end administrator module, supporting functions such as online registration, login, car rental, return, order management, and message feedback for users. Users can view nearby bicycle information through the map and perform real-time rental operations, supporting interactive functions such as commenting and bookmarking to enhance the user experience. Administrators can comprehensively manage rental orders, vehicle status, user information, etc. through the backend management system to ensure efficient system operation and timely response to user needs.

The system adopts a modern technological architecture with front-end and back-end separation, and data exchange is achieved through RESTful APIs, ensuring the scalability and maintainability of the system. To improve the reliability and stability of the system, it has undergone comprehensive functional testing to ensure performance in different usage scenarios. The shared bicycle management system not only improves the efficiency of shared bicycles on campus, but also provides an intelligent management platform for managers, reducing manual operations and improving service quality.

Keywords: SpringBoot framework, bike sharing, campus management.

绪论
1. 研究背景及意义

随着校园环境的不断发展和现代化管理需求的增加，共享单车成为校园内一种便捷、高效的出行方式。尤其是在广阔的校园内，单车的共享使用不仅能够减少交通压力，还能为学生和教职工提供更加环保和经济的出行选择。然而，随着共享单车数量的增加，管理难度也随之增大，传统的人工管理方式已经难以满足快速发展的需求。

基于这一背景，开发一套高效、智能的校园共享单车管理系统显得尤为重要。该系统通过信息化手段，提升了车辆的管理效率，优化了租车、还车、订单处理等各个环节，减少了人为干预，确保了资源的合理配置和高效利用。同时，系统提供了便捷的用户体验，让学生和教职工可以快速找到、租赁、还车，提高了共享单车的使用效率和服务质量。

该系统的研发不仅有助于提升校园交通管理水平，也为共享单车行业提供了可行的解决方案。通过信息化手段实现科学管理，既减少了运营成本，又提高了用户的满意度，推动了校园交通模式的优化和现代化管理的实现。

1. 国内外研究现状

共享单车作为一种创新的出行方式，近年来在国内外得到了广泛应用和研究。在国内，随着城市交通拥堵问题的日益严重，共享单车为城市居民和学生群体提供了便捷的短途出行选择。许多高校也开始在校园内推广共享单车，推动了智能化的校园出行方式。在共享单车的管理和运营方面，国内一些企业和高校已经开展了相关的系统建设，致力于通过智能化平台对车辆进行统一调度、维护和管理。系统的功能逐渐从基础的单车租赁拓展到订单管理、用户管理、车辆状态监控等多个方面，为用户提供了更加便捷的服务，确保了系统的高效运作和用户体验的提升。

在国外，许多发达国家也早已进入共享单车的应用和研究阶段。特别是在欧洲和北美，许多城市通过与政府合作推出了共享单车项目，以促进公共交通系统的绿色发展。与国内不同的是，国外的共享单车管理系统更注重开放性和用户隐私保护，很多系统采用开源技术，便于技术的升级和社区的互动。在校园共享单车的管理方面，国外也逐渐重视数据分析和用户行为的监控，通过大数据的分析来优化单车调度、维护和安全管理。虽然国外的技术水平较为先进，但在一些发展中国家的共享单车管理仍面临较大的挑战，主要体现在设备维护和运营成本上。

目前，国内外共享单车管理系统的研究重点主要集中在提升系统的稳定性、用户体验和资源调度效率。共享单车系统的管理逐渐向着更加智能化的方向发展，注重精细化运营管理，以减少资源浪费和用户投诉。通过持续改进系统架构和优化管理流程，研究者们希望能够为城市和校园提供更加高效、便捷的共享单车服务，同时推动共享单车行业的可持续发展。

1. 论文组织结构

本论文共分为七个主要章节，具体结构如下：

1. 绪论：介绍研究背景与意义，回顾国内外研究现状，并概述论文的组织结构。

2. 相关技术介绍：详细介绍与本研究相关的技术，包括Java语言、B/S框架、SpringBoot框架、Vue技术和MySQL数据库。

3. 需求分析：对系统的功能需求和非功能需求进行分析，明确用户和管理员的需求，并进行可行性分析，包括技术、操作和经济可行性。

4. 系统设计：涵盖系统架构设计、系统模块设计，并进行数据库的概念设计与表设计。

5. 系统实现：具体描述各个功能模块的实现过程，展示系统如何根据需求进行开发。

6. 系统测试：阐述测试的目的，分析测试结果并得出结论，以验证系统的稳定性和功能完整性。

7. 总结：总结研究的主要成果和贡献，指出存在的不足及未来的研究方向。

关键技术

Java语言

Java语言是一种广泛使用的高级编程语言，具有平台无关性、面向对象特性和丰富的标准库。Java通过Java虚拟机（JVM）实现跨平台运行，开发者可以编写一次代码，在任何支持JVM的环境中执行[1]。Java的面向对象特性使得代码复用和模块化变得更加容易，促进了软件的维护和扩展。Java支持多线程编程，允许开发者在同一程序中同时执行多个任务，提升了应用程序的性能。

Java语言的语法结构简洁且易于理解，吸引了大量开发者。Java的标准库包含数据结构、输入输出处理、网络编程等众多功能模块。这使得开发者在构建应用程序时能够高效利用已有工具，减少重复劳动。Java广泛应用于企业级应用、移动应用、Web开发和大数据处理等领域。

1. B/S框架

B/S（Browser/Server）架构是一种基于浏览器和服务器的系统架构模式，用户通过浏览器与服务器进行交互。B/S架构简化了客户端的部署和管理，用户无需在本地安装复杂的软件，只需使用标准浏览器即可访问应用程序。服务器端负责处理业务逻辑和数据存储，客户端则主要负责展示用户界面和数据交互[2]。B/S架构的设计使得系统更新和维护集中在服务器端，降低了维护成本。

B/S架构通常采用Web技术进行实现，包括HTML、CSS和JavaScript等。用户在浏览器中发起请求，服务器响应并返回数据。数据传输通常通过HTTP或HTTPS协议进行，B/S架构的灵活性使其适用于在线购物、信息管理系统和社交网络等各类应用场景[3]。由于其易于扩展性，B/S架构可以方便地支持大规模用户访问，适应不断变化的业务需求。

1. SpringBoot框架

SpringBoot框架是基于Spring框架的开源项目，简化Java应用程序的开发过程。SpringBoot通过约定优于配置的理念，减少了传统Spring应用的繁琐配置，开发者可以快速搭建和部署应用程序。框架提供了一系列默认配置，支持自动化配置，简化了应用启动的复杂性[4]。SpringBoot内置了嵌入式Web服务器，使得开发者能够独立运行Java应用，无需外部容器。

SpringBoot支持微服务架构，开发者可以轻松创建和管理多个微服务。框架集成了丰富的功能模块，包括安全、数据访问和消息中间件等，支持RESTful API和JSON数据格式的处理[5]。SpringBoot还提供了强大的监控和管理功能，允许开发者实时监控应用的健康状态和性能指标。借助SpringBoot，开发者能够高效构建和维护现代企业级应用，满足复杂业务需求。

1. Vue技术

Vue是一种渐进式JavaScript框架，专注于构建用户界面。Vue采用组件化的开发模式，允许开发者将应用程序拆分为独立的、可重用的组件，从而提高了开发效率和代码的可维护性[6]。框架的核心库专注于视图层，支持数据绑定和DOM操作，提供了简洁的API。Vue的虚拟DOM机制提升了应用的性能，减少了实际DOM操作的次数。

Vue支持双向数据绑定，能够自动更新视图与模型之间的变化。开发者可以通过Vue的指令系统，简化数据展示和事件处理。Vue还支持路由管理和状态管理，使得开发复杂单页面应用变得更加容易[7]。借助Vue的生态系统，开发者能够使用多种工具和库来扩展功能，满足不同的业务需求。Vue在前端开发中逐渐成为主流选择，受到广泛关注和应用。

1. MySQL数据库

MySQL是一种开源关系型数据库管理系统，广泛应用于Web应用和企业级数据存储。MySQL支持结构化查询语言，允许开发者通过标准语句进行数据的创建、读取、更新和删除操作[8]。数据库通过表格形式组织数据，支持数据完整性和约束条件的定义。MySQL的存储引擎机制使得用户可以根据具体需求选择不同的存储引擎，以优化性能和功能。

MySQL具有高性能和可扩展性，支持大规模数据存储和高并发访问。系统提供了丰富的用户权限管理和数据加密安全特性。

校园共享单车管理系统 系统分析
1. 系统可行性分析
  1. 技术可行性

现代软件开发技术已经相当成熟，提供了丰富的工具和框架，可以应对各种复杂的业务需求。采用Java等成熟、稳定的语言进行开发，利用其面向对象、跨平台等特性，实现系统的模块化、可扩展性和可维护性。利用SpringBoot等现代框架，简化开发过程，提高开发效率。对于数据库的选择，使用MySQL等关系型数据库，以满足数据存储和查询的需求。因此，从技术层面来看，开发校园共享单车管理系统是完全可行的。

1. 1. 经济可行性

系统的开发成本相对较低，可以利用开源框架和工具，降低开发成本。其次，系统的运行和维护成本也相对较低，可以采用Java等技术，实现系统的自动化部署和维护。因此，从经济层面来看，开发校园共享单车管理系统也是可行的。

1. 1. 社会可行性

随着校园内共享单车需求的不断增加，智能化管理成为提升效率和服务质量的关键。该系统不仅能够优化资源配置、减少人工干预，还能提高学生和教职工的出行便利性，促进绿色出行理念的普及。其简单易用、管理高效的特点，使其在校园环境中具备广泛的应用前景，能够有效解决共享单车管理中的痛点问题，推动校园智慧交通的发展。

1. 1. 操作可行性

系统的操作界面设计简洁明了，易于用户理解和操作。系统提供了详尽的操作指南和帮助文档，使得用户能够快速上手并熟练使用系统。系统还具备良好的容错性和错误提示功能，当用户操作失误时，能够及时给出提示信息，引导用户进行正确的操作。因此，从操作层面来看，校园共享单车管理系统同样具备可行性。

1. 系统功能分析
  1. 功能性分析

校园共享单车管理系统划分为了前端模块和后端模块两大部分。

前端注册用户模块：

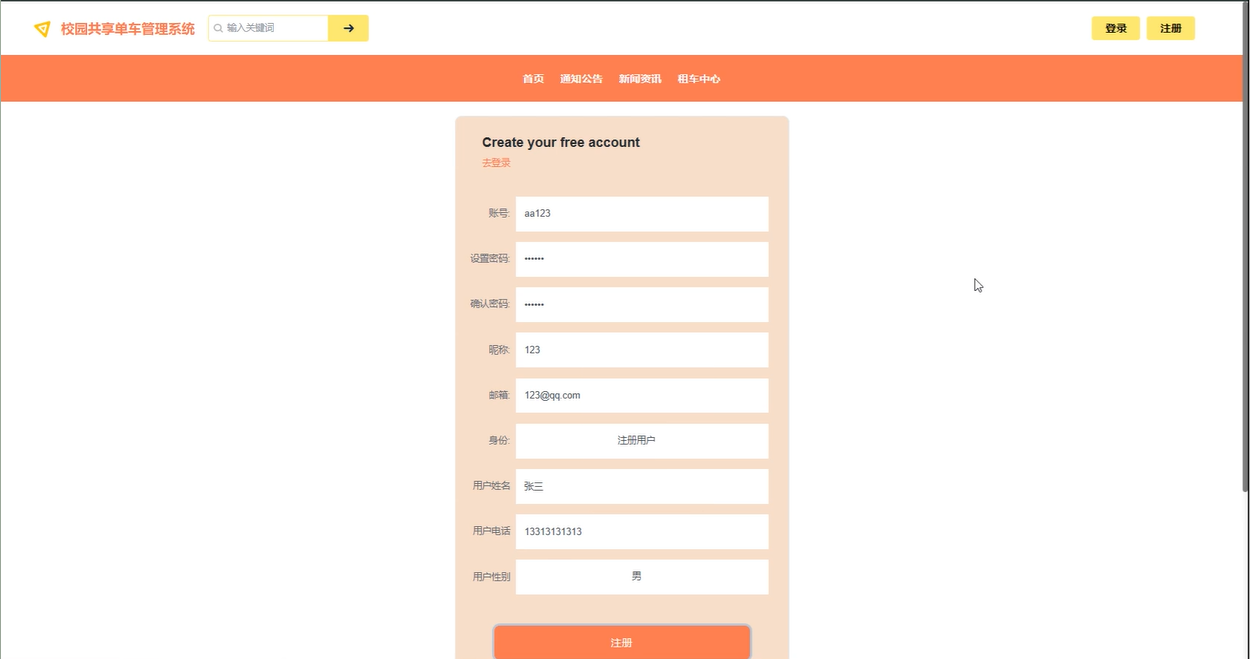

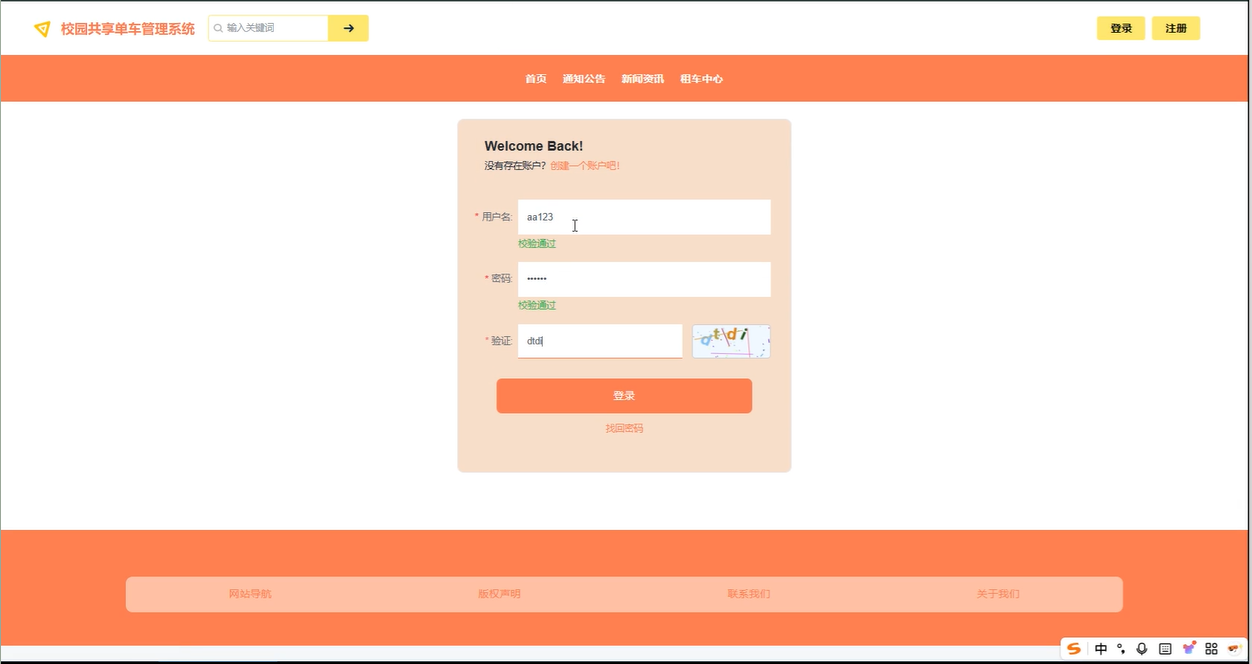

注册登录：用户可以通过注册功能创建一个新账户，输入必要的信息如用户名、密码、邮箱等。登录功能允许用户输入已注册的凭证来访问他们的个人账户。系统可能还提供忘记密码和密码重置的选项，以帮助用户恢复账户访问权限。

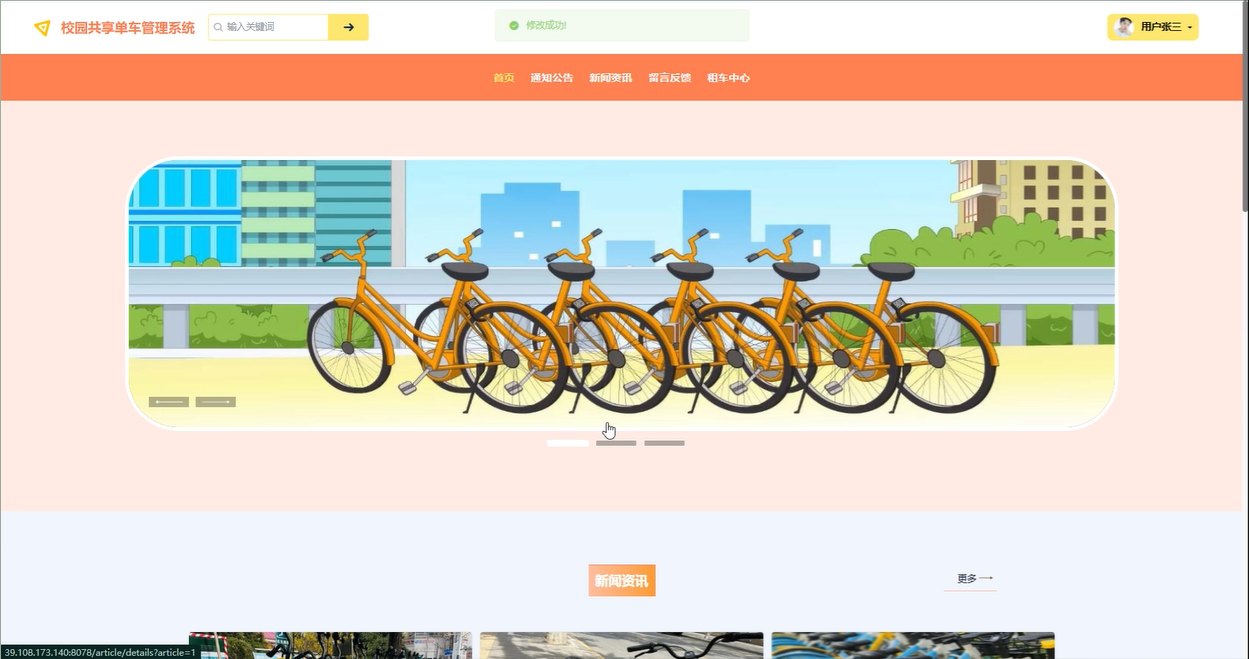

首页：展示轮播图、新闻资讯、导航栏和租车中心推荐信息，方便用户快速获取最新资讯和选择单车服务。

通知公告：查看包括关于我们、联系方式、网站介绍在内的所有网站公告，点击可查看详情，保持对平台动态的关注。

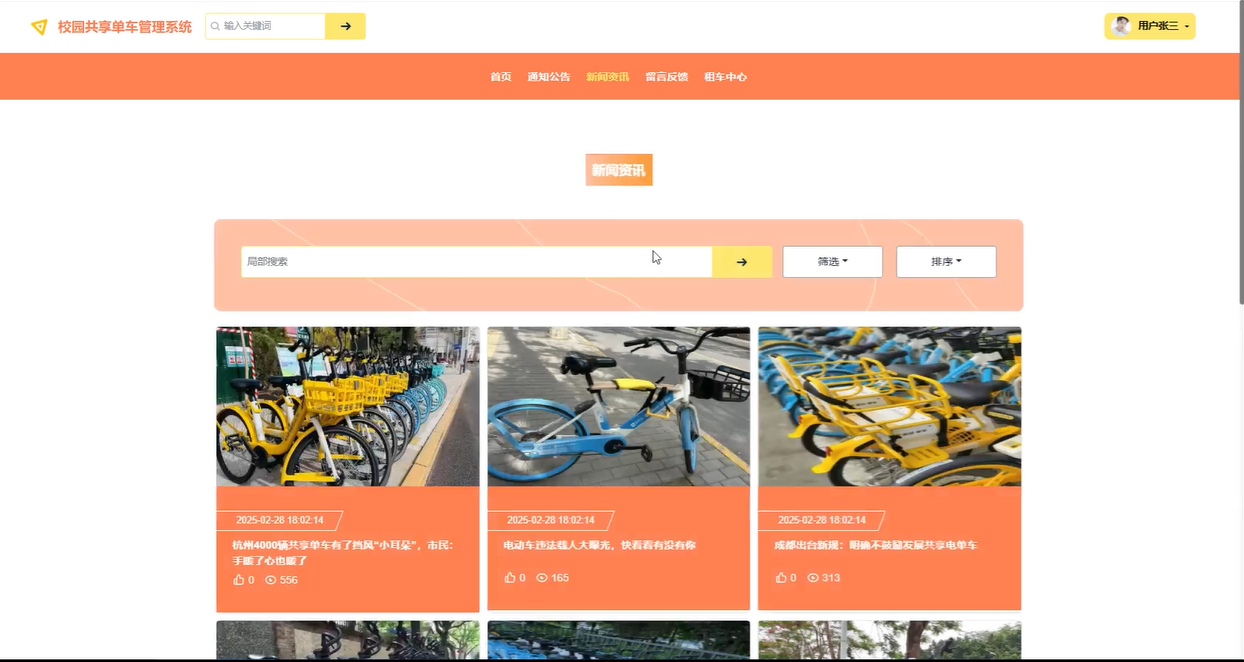

新闻资讯：用户可以查看新闻资讯详情，进行搜索、点赞、收藏、评论、回复和删除操作，增强互动性和个性化体验。

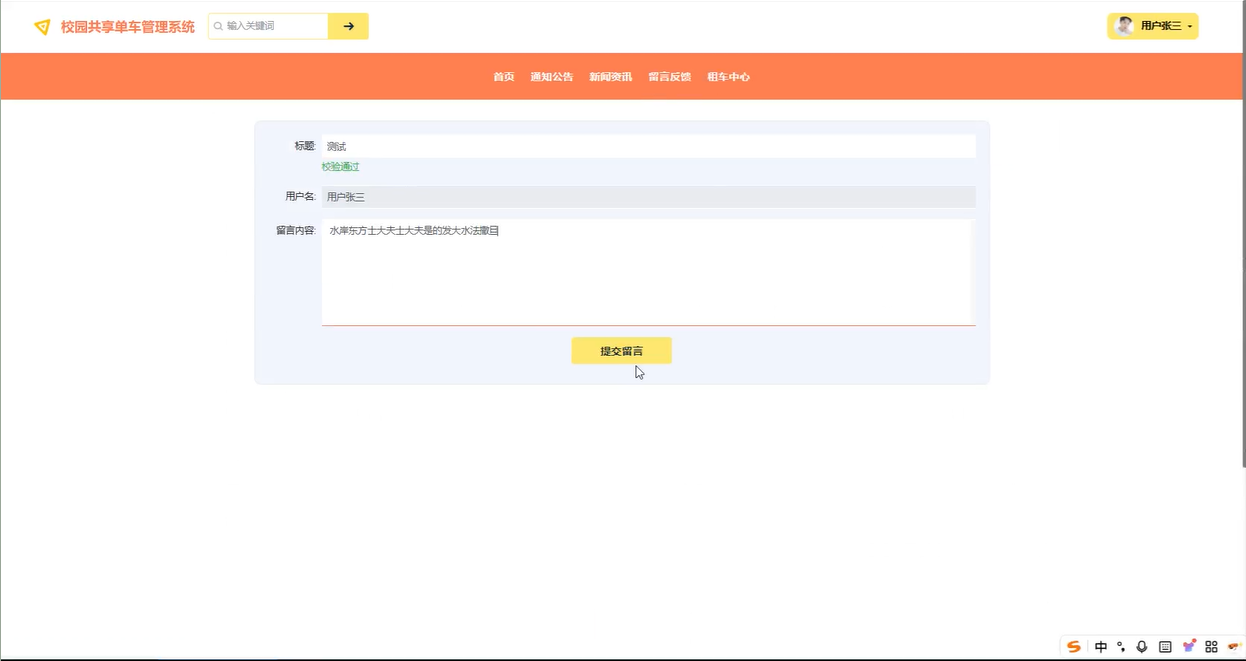

留言反馈：用户可以查看留言列表，并输入标题和留言内容提交反馈，便于平台了解用户需求和改进服务。

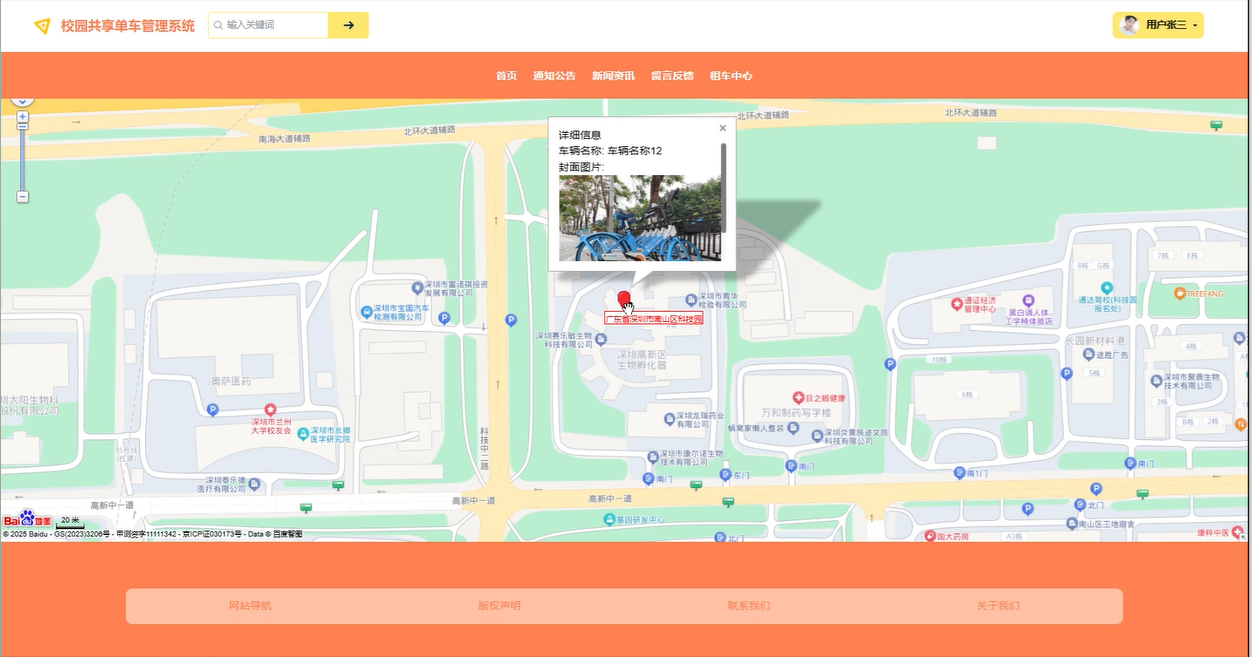

租车中心：用户可以查看车辆详情，包括车辆名称、状态、小时计费等信息，并进行搜索。支持在地图上查找附近的单车信息，进行点赞、收藏、评论、回复、删除以及在线租车操作。

我的账户：允许用户修改个人资料、登录信息和密码，确保个人信息的准确性和安全性。

个人中心：对个人中心及其包含的个人首页进行操作，管理个人资料和其他前台功能，如租车订单管理、还车记录管理等。

个人首页：展示用户的个人信息及操作记录，提供便捷的前台功能入口。

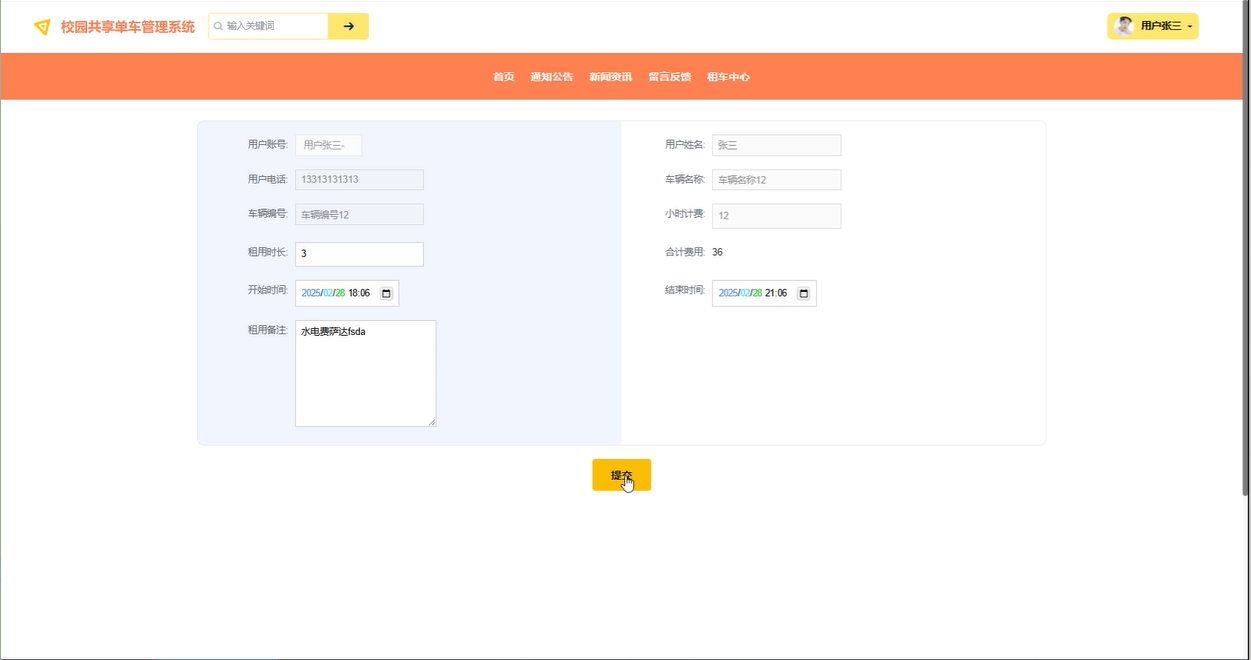

租车订单：用户可以查看租车订单详情，进行支付后还车，查询订单状态，重置或删除订单，确保交易的顺利完成。

还车记录：查看还车记录详情并进行支付，查询记录状态，重置或删除记录，确保财务清晰。

收藏：管理所有关于新闻资讯和租车信息的收藏内容，支持查看和删除操作，保持收藏夹的整洁。

评论管理：查看用户在前台发布的各类评论信息详情和被回复的情况，通过输入昵称、内容进行搜索，并对页面进行查询、重置、删除等操作。点击评论来源可直接跳转至相关页面，方便跟踪讨论。

后端管理员模块：

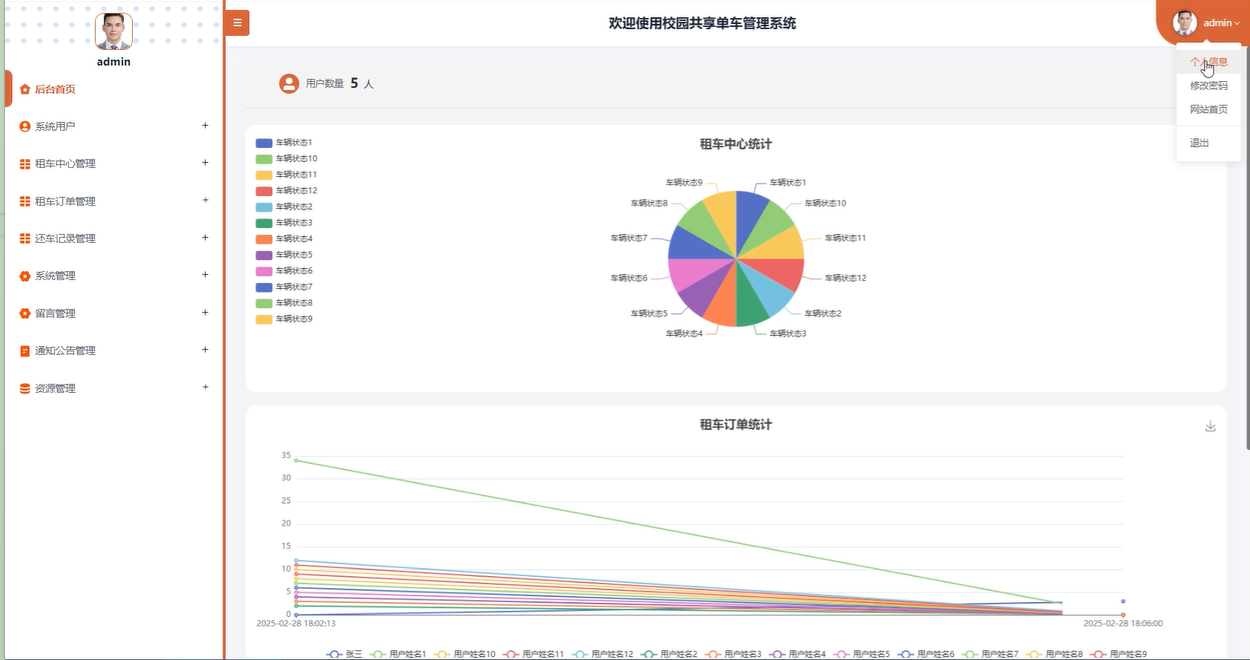

后台首页：展示租车中心统计和租车订单统计的圆形图和折线图，帮助管理员快速了解运营状况。同时，管理员可以在此修改个人资料和密码。

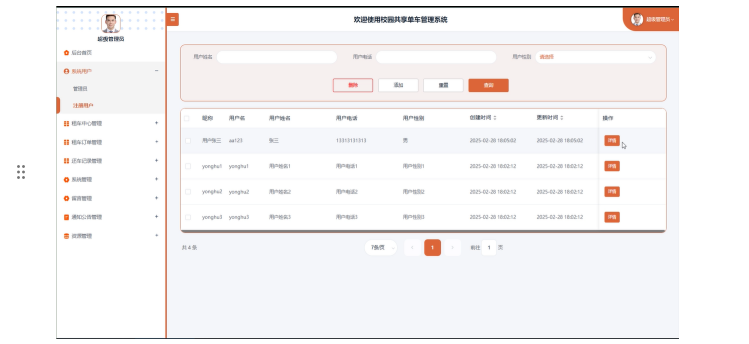

系统用户：管理员可以查看并管理所有类型的系统用户（管理员、注册用户），执行增删改查操作，确保用户数据的准确性和安全性。

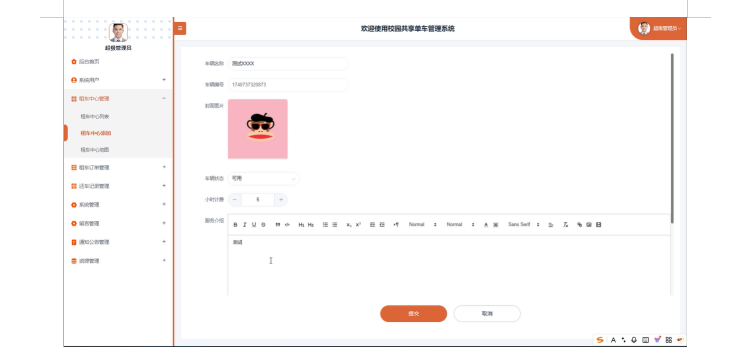

租车中心管理：查看车辆详情及用户评论，执行删除、重置、查询、添加操作。使用地图管理车辆状态，方便实时监控和调整车辆分布。

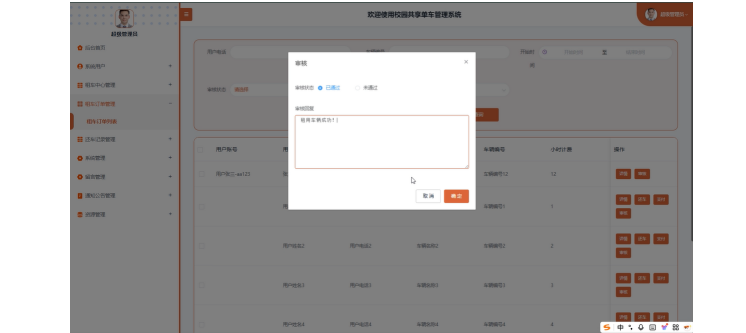

租车订单管理：管理员可以查看租车订单详情，处理审核、支付、还车等事务，执行删除、重置、查询操作，确保订单处理的高效性。

还车记录管理：查看还车记录详情，处理支付、审核等事务，执行删除、重置、查询操作，并设置用户是否超时还车，确保还车流程的规范性。

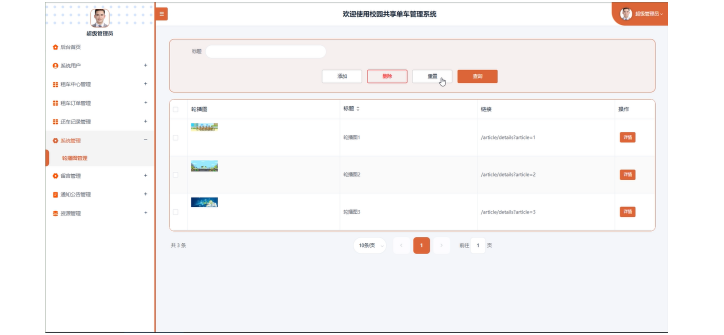

系统管理：轮播图管理：管理员可以查看各轮播图的信息详情，通过标题进行搜索，执行增删改查操作，保持首页动态更新。

留言管理：管理员可以查看留言详情，回复用户留言反馈，执行删除、重置、查询操作，确保用户反馈得到及时处理。

通知公告管理：发布和管理通知公告，查看公告详情，执行增删改查操作，及时传达重要信息。

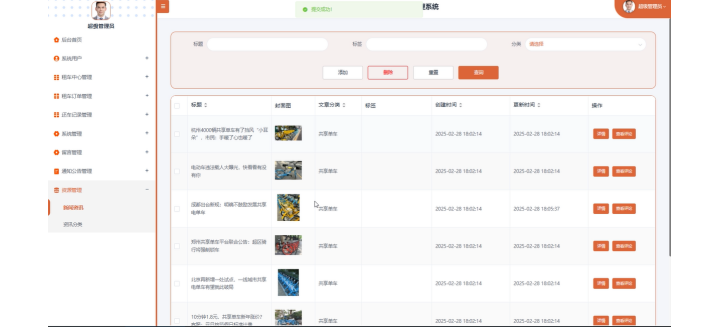

资源管理：新闻资讯：管理员可以查看新闻资讯详情及用户评论，执行增删改查操作，确保资讯的准确性和时效性。资讯分类：管理员可以查看资讯分类详情，执行增删改查操作，确保资讯分类合理全面。

1. 1. 非功能性分析

校园共享单车管理系统的非功能性需求比如校园共享单车管理系统的安全性怎么样，可靠性怎么样，性能怎么样，可拓展性怎么样等，具体可以表示在如下3-1表格中：

表3-1校园共享单车管理系统非功能需求表

安全性	主要指校园共享单车管理系统数据库的安装，数据库的使用和密码的设定必须合乎规范。
可靠性	可靠性是指校园共享单车管理系统能够安装用户的指示进行操作，经过测试，可靠性90%以上。
性能	性能是影响校园共享单车管理系统占据市场的必要条件，所以性能最好要佳才好。
可扩展性	比如数据库预留多个属性，比如接口的使用等确保了系统的非功能性需求。
易用性	用户只要跟着校园共享单车管理系统的页面展示内容进行操作，就可以了。
可维护性	校园共享单车管理系统开发的可维护性是非常重要的，经过测试，可维护性没有问题

1. 系统用例分析

校园共享单车管理系统的完整UML用例图分别是图3-1、3-2。

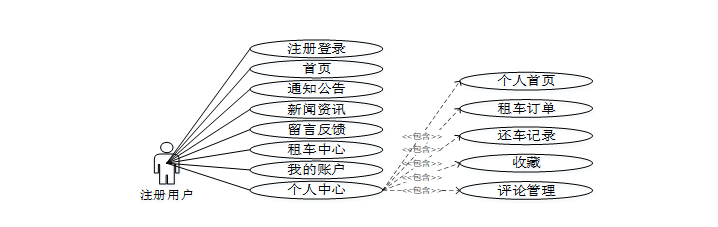

注册用户角色用例如下图所示。

图 3-1校园共享单车管理系统注册用户角色用例图

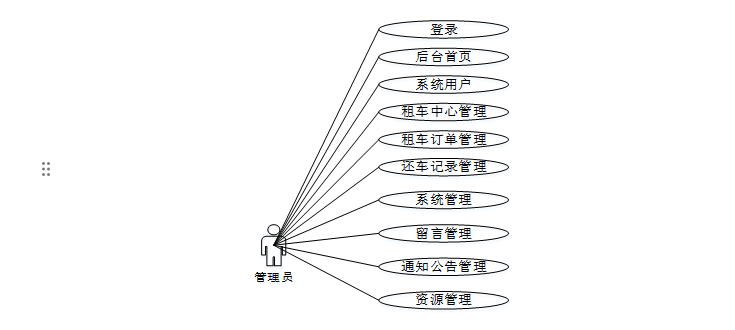

管理员角色用例如下图所示。

图 3-2校园共享单车管理系统管理员角色用例图

1. 系统总体流程设计
  1. 数据开发流程

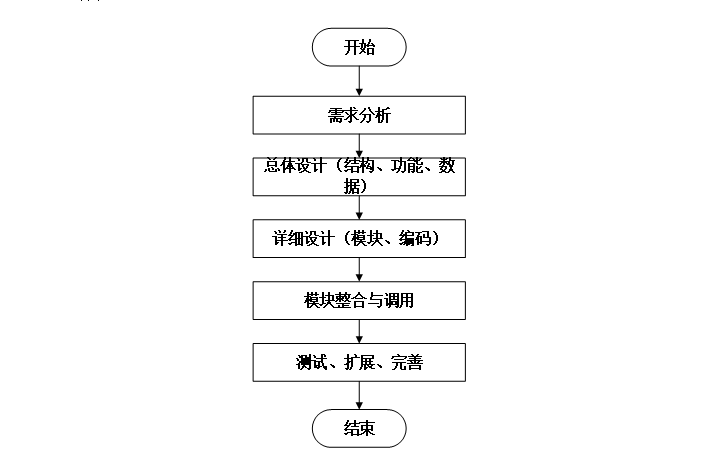

系统开发流程的主要步骤，从需求分析到系统完成的全过程。流程包括需求分析、总体设计（结构、功能、数据）、详细设计（模块、编码）、模块整合与调用，以及测试、扩展和完善，最终完成系统的开发。本系统的开发流程如下图所示。

图 3-3系统开发流程图

1. 1. 用户登录流程

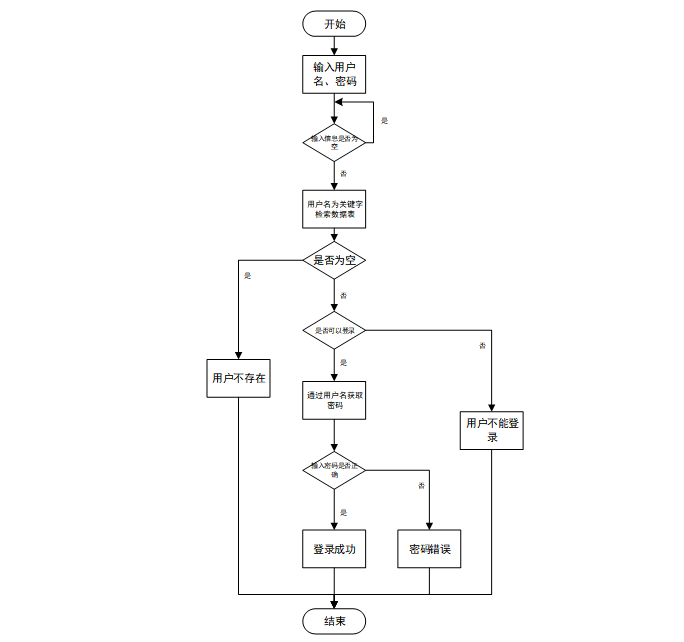

用户输入用户名和密码后，系统先检查输入是否为空，再验证用户名是否存在，若存在则通过用户名获取密码并校验。若密码正确则登录成功，否则提示密码错误。若用户名不存在或无法登录，提示用户操作无效。如下图所示。

图 3-4登录流程图

1. 1. 系统操作流程

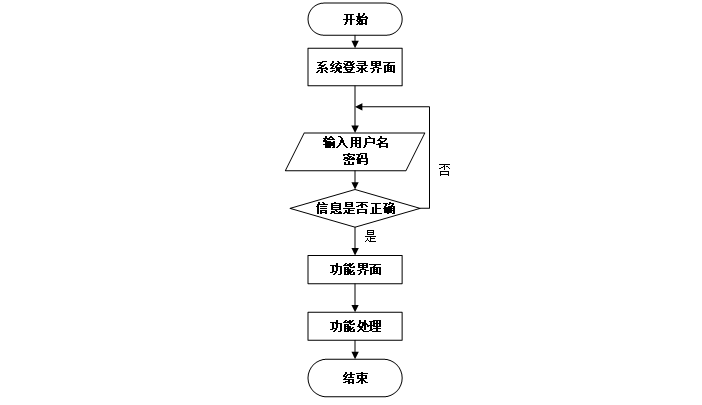

用户首先进入系统登录界面，输入用户名和密码后，系统验证信息是否正确。若验证失败，返回登录界面重新输入，若验证成功，则进入功能界面，执行相应功能处理后结束操作流程。操作流程如下图所示。

图 3-5 系统操作流程图

1. 1. 添加信息流程

管理员可以添加信息，用户添加可以自己权限内的信息，输入信息后，要想利用这个软件来进行系统的安全管理，首先需要登录到该软件中。添加信息流程如下图所示。

图 3-6 添加信息流程图

1. 1. 修改信息流程

用户首先选择需要修改的记录，输入修改后的数据，系统判断输入数据是否合法。若数据不合法，提示重新输入，若数据合法，则将修改后的数据写入数据库，完成操作后流程结束。修改信息流程图如下图所示。

图 3-7 修改信息流程图

1. 1. 删除信息流程

用户选择需要删除的记录后，系统判断是否确认删除。若未确认，返回选择环节，若确认删除，则更新数据库，删除对应记录，完成操作后流程结束。删除信息流程图如下图所示。

图 3-8删除信息流程图

校园共享单车管理系统 总体设计

本章主要讨论的内容包括校园共享单车管理系统的功能模块设计、数据库系统设计。

1. 系统架构设计

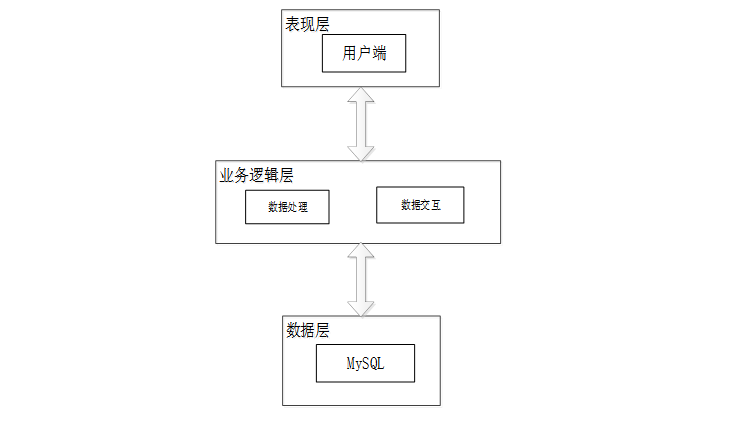

本校园共享单车管理系统从架构上分为三层：表现层（UI）、业务逻辑层（BLL）以及数据层（DL）。

图 4-1校园共享单车管理系统架构设计图

表现层（UI）：也称为用户界面层，它负责与用户进行直接的交互。一个优秀的UI设计能够显著提升用户的体验，确保用户在使用校园共享单车管理系统时感到舒适和便捷。为了确保良好的兼容性，UI界面设计需要适应不同版本的平台和各种屏幕尺寸的分辨率。此外，UI交互功能必须合理设计，确保用户的操作能够得到相应的反馈和结果，这要求表现层与业务逻辑层之间保持良好的通信和协同工作。

业务逻辑层（BLL）：这一层主要处理校园共享单车管理系统的数据和业务逻辑。当用户通过表现层提交数据时，业务逻辑层会接收这些数据，进行处理，并将结果传递给数据层进行存储或查询。同时，当系统需要从数据层读取数据时，业务逻辑层会处理这些数据，并将其传递给表现层进行展示。

数据层（DL）：虽然本校园共享单车管理系统的数据存储在服务端的MySQL数据库中，但数据层仍然作为一个独立的部分存在。它的主要功能是存储和管理校园共享单车管理系统的数据。数据层与MySQL数据库进行交互，执行数据的增、删、改、查等操作，确保数据的完整性和安全性。

这三个层次相互独立但又紧密协作，共同构成了校园共享单车管理系统的完整架构。通过合理的分层设计，可以提高系统的可维护性、可扩展性和可重用性，为用户提供更好的服务和体验。

1. 系统模块设计

在上一章节中主要对系统的功能性需求和非功能性需求进行分析，并且根据需求分析了本校园共享单车管理系统中的用例。那么接下来就要开始对本校园共享单车管理系统的架构、主要功能和数据库开始进行设计。校园共享单车管理系统根据前面章节的需求分析得出，校园共享单车管理系统的功能模块图如下图所示。

图 4-2校园共享单车管理系统功能模块图

1. 数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

1. 1. 数据库概念结构设计

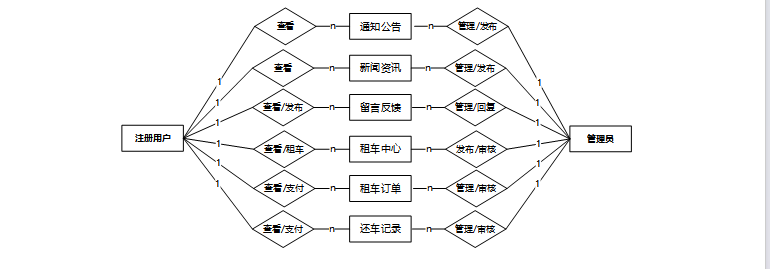

下面是整个校园共享单车管理系统中主要的数据库表总E-R实体关系图。

图 4-3校园共享单车管理系统总E-R关系图

1. 1. 数据库逻辑结构设计

通过上一小节中校园共享单车管理系统中总E-R关系图上得出一共需要创建多个数据表。在此主要罗列几个主要的数据库表结构设计。

表 4-1-access_token（登陆访问时长）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	token_id	int		是	是	临时访问牌ID
2	token	varchar	64	否	否	临时访问牌
3	info	text	65535	否	否	信息
4	maxage	int		是	否	最大寿命：默认2小时
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间
7	user_id	int		是	否	用户编号

表 4-2-article（文章）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	article_id	mediumint		是	是	文章id
2	title	varchar	125	是	是	标题
3	type	varchar	64	是	否	文章分类
4	hits	int		是	否	点击数
5	praise_len	int		是	否	点赞数
6	create_time	timestamp		是	否	创建时间
7	update_time	timestamp		是	否	更新时间
8	source	varchar	255	否	否	来源
9	url	varchar	255	否	否	来源地址
10	tag	varchar	255	否	否	标签
11	content	longtext	4294967295	否	否	正文
12	img	varchar	255	否	否	封面图
13	description	text	65535	否	否	文章描述

表 4-3-article_type（文章分类）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	type_id	smallint		是	是	分类ID
2	display	smallint		是	否	显示顺序
3	name	varchar	16	是	否	分类名称
4	father_id	smallint		是	否	上级分类ID
5	description	varchar	255	否	否	描述
6	icon	text	65535	否	否	分类图标
7	url	varchar	255	否	否	外链地址
8	create_time	timestamp		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-4-auth（用户权限管理）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	auth_id	int		是	是	授权ID
2	user_group	varchar	64	否	否	用户组
3	mod_name	varchar	64	否	否	模块名
4	table_name	varchar	64	否	否	表名
5	page_title	varchar	255	否	否	页面标题
6	path	varchar	255	否	否	路由路径
7	parent	varchar	64	否	否	父级菜单
8	parent_sort	int		是	否	父级菜单排序
9	position	varchar	32	否	否	位置
10	mode	varchar	32	是	否	跳转方式
11	add	tinyint		是	否	是否可增加
12	del	tinyint		是	否	是否可删除
13	set	tinyint		是	否	是否可修改
14	get	tinyint		是	否	是否可查看
15	field_add	text	65535	否	否	添加字段
16	field_set	text	65535	否	否	修改字段
17	field_get	text	65535	否	否	查询字段
18	table_nav_name	varchar	500	否	否	跨表导航名称
19	table_nav	varchar	500	否	否	跨表导航
20	option	text	65535	否	否	配置
21	create_time	timestamp		是	否	创建时间
22	update_time	timestamp		是	否	更新时间

表 4-5-car_rental_center（租车中心）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	car_rental_center_id	int		是	是	租车中心ID
2	vehicle_name	varchar	64	否	否	车辆名称
3	vehicle_number	varchar	64	否	否	车辆编号
4	cover_photo	varchar	255	否	否	封面图片
5	vehicle_status	varchar	64	否	否	车辆状态
6	hourly_billing	double		否	否	小时计费
7	service_introduction	longtext	4294967295	否	否	服务介绍
8	hits	int		是	否	点击数
9	praise_len	int		是	否	点赞数
10	collect_len	int		是	否	收藏数
11	comment_len	int		是	否	评论数
12	mark_address	varchar	64	否	否	详细地址
13	mark_lng	varchar	64	否	否	详细地址经度
14	mark_lat	varchar	64	否	否	详细地址纬度
15	car_rental_order_limit_times	int		是	否	在线租车限制次数
16	create_time	datetime		是	否	创建时间
17	update_time	timestamp		是	否	更新时间

表 4-6-car_rental_order（租车订单）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	car_rental_order_id	int		是	是	租车订单ID
2	user_account	int		否	否	用户账号
3	user_name	varchar	64	否	否	用户姓名
4	user_phone_number	varchar	64	否	否	用户电话
5	vehicle_name	varchar	64	否	否	车辆名称
6	vehicle_number	varchar	64	否	否	车辆编号
7	hourly_billing	double		否	否	小时计费
8	rental_duration	double		否	否	租用时长
9	total_cost	double		否	否	合计费用
10	start_time	datetime		否	否	开始时间
11	end_time	datetime		否	否	结束时间
12	rental_remarks	text	65535	否	否	租用备注
13	examine_state	varchar	16	是	否	审核状态
14	examine_reply	varchar	16	否	否	审核回复
15	pay_state	varchar	16	是	否	支付状态
16	pay_type	varchar	16	否	否	支付类型: 微信、支付宝、网银
17	return_car_record_limit_times	int		是	否	还车限制次数
18	create_time	datetime		是	否	创建时间
19	update_time	timestamp		是	否	更新时间
20	source_table	varchar	255	否	否	来源表
21	source_id	int		否	否	来源ID
22	source_user_id	int		否	否	来源用户

表 4-7-code_token（验证码）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	code_token_id	int		是	是	验证码ID
2	token	varchar	255	否	否	令牌
3	code	varchar	255	否	否	验证码
4	expire_time	timestamp		是	否	失效时间
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间

表 4-8-collect（收藏）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	collect_id	int		是	是	收藏ID
2	user_id	int		是	是	收藏人ID
3	source_table	varchar	255	否	否	来源表
4	source_field	varchar	255	否	否	来源字段
5	source_id	int		是	否	来源ID
6	title	varchar	255	否	否	标题
7	img	varchar	255	否	否	封面
8	create_time	timestamp		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-9-comment（评论）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	comment_id	int		是	是	评论ID
2	user_id	int		是	是	评论人ID
3	reply_to_id	int		是	否	回复评论ID
4	content	longtext	4294967295	否	否	内容
5	nickname	varchar	255	否	否	昵称
6	avatar	varchar	255	否	否	头像地址
7	create_time	timestamp		是	否	创建时间
8	update_time	timestamp		是	否	更新时间
9	source_table	varchar	255	否	否	来源表
10	source_field	varchar	255	否	否	来源字段
11	source_id	int		是	否	来源ID

表 4-10-hits（用户点击）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	hits_id	int		是	是	点赞ID
2	user_id	int		是	否	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID

表 4-11-message（留言板）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	message_id	int		是	是	留言板ID
2	user_id	int		是	否	用户ID
3	title	varchar	64	否	否	标题
4	content	longtext	4294967295	是	否	内容
5	nickname	varchar	32	是	否	昵称
6	avatar	varchar	255	否	否	头像
7	email	varchar	125	否	否	留言者邮箱
8	phone	varchar	11	否	否	留言者手机号码
9	create_time	timestamp		是	否	创建时间
10	update_time	timestamp		是	否	更新时间
11	reply	longtext	4294967295	否	否	回复
12	reply_state	tinyint		否	否	回复状态

表 4-12-notice（公告）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	notice_id	mediumint		是	是	公告ID
2	title	varchar	125	是	否	标题
3	content	longtext	4294967295	否	否	正文
4	create_time	timestamp		是	否	创建时间
5	update_time	timestamp		是	否	更新时间

表 4-13-praise（点赞）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	praise_id	int		是	是	点赞ID
2	user_id	int		是	是	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID
8	status	tinyint		是	否	点赞状态:1为点赞，0已取消

表 4-14-registered_user（注册用户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	registered_user_id	int		是	是	注册用户ID
2	user_name	varchar	64	否	否	用户姓名
3	user_phone_number	varchar	64	否	否	用户电话
4	user_gender	varchar	64	否	否	用户性别
5	examine_state	varchar	16	是	否	审核状态
6	user_id	int		是	否	用户ID
7	create_time	datetime		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-15-return_car_record（还车记录）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	return_car_record_id	int		是	是	还车记录ID
2	user_account	int		否	否	用户账号
3	user_name	varchar	64	否	否	用户姓名
4	user_phone_number	varchar	64	否	否	用户电话
5	vehicle_name	varchar	64	否	否	车辆名称
6	vehicle_number	varchar	64	否	否	车辆编号
7	hourly_billing	double		否	否	小时计费
8	return_time	datetime		否	否	还车时间
9	has_it_timed_out	varchar	64	否	否	是否超时
10	timeout_duration	double		否	否	超时时长
11	overtime_fee	double		否	否	超时费用
12	examine_state	varchar	16	是	否	审核状态
13	examine_reply	varchar	16	否	否	审核回复
14	pay_state	varchar	16	是	否	支付状态
15	pay_type	varchar	16	否	否	支付类型: 微信、支付宝、网银
16	create_time	datetime		是	否	创建时间
17	update_time	timestamp		是	否	更新时间
18	source_table	varchar	255	否	否	来源表
19	source_id	int		否	否	来源ID
20	source_user_id	int		否	否	来源用户

表 4-16-schedule（日程管理）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	schedule_id	smallint		是	是	日程ID
2	content	varchar	255	否	否	日程内容
3	scheduled_time	datetime		否	否	计划时间
4	user_id	int		是	否	用户ID
5	create_time	datetime		否	否	创建时间
6	update_time	datetime		否	否	更新时间

表 4-17-score（评分）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	score_id	int		是	是	评分ID
2	user_id	int		是	否	评分人
3	nickname	varchar	64	否	否	昵称
4	score_num	double		是	否	评分
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间
7	source_table	varchar	255	否	否	来源表
8	source_field	varchar	255	否	否	来源字段
9	source_id	int		是	否	来源ID

表 4-18-slides（轮播图）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	slides_id	int		是	是	轮播图ID
2	title	varchar	64	否	否	标题
3	content	varchar	255	否	否	内容
4	url	varchar	255	否	否	链接
5	img	varchar	255	否	否	轮播图
6	hits	int		是	否	点击量
7	create_time	timestamp		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-19-upload（文件上传）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	upload_id	int		是	是	上传ID
2	name	varchar	64	否	否	文件名
3	path	varchar	255	否	否	访问路径
4	file	varchar	255	否	否	文件路径
5	display	varchar	255	否	否	显示顺序
6	father_id	int		否	否	父级ID
7	dir	varchar	255	否	否	文件夹
8	type	varchar	32	否	否	文件类型

表 4-20-user（用户账户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	user_id	int		是	是	用户ID
2	state	smallint		是	否	账户状态：(1可用\|2异常\|3已冻结\|4已注销)
3	user_group	varchar	32	否	否	所在用户组
4	login_time	timestamp		是	否	上次登录时间
5	phone	varchar	11	否	否	手机号码
6	phone_state	smallint		是	否	手机认证：(0未认证\|1审核中\|2已认证)
7	username	varchar	16	是	否	用户名
8	nickname	varchar	16	否	否	昵称
9	password	varchar	64	是	否	密码
10	email	varchar	64	否	否	邮箱
11	email_state	smallint		是	否	邮箱认证：(0未认证\|1审核中\|2已认证)
12	avatar	varchar	255	否	否	头像地址
13	open_id	varchar	255	否	否	针对获取用户信息字段
14	create_time	timestamp		是	否	创建时间

表 4-21-user_group（用户组）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	group_id	mediumint		是	是	用户组ID
2	display	smallint		是	否	显示顺序
3	name	varchar	16	是	否	名称
4	description	varchar	255	否	否	描述
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID
8	register	smallint		否	否	注册位置
9	create_time	timestamp		是	否	创建时间
10	update_time	timestamp		是	否	更新时间

校园共享单车管理系统详细设计与实现

校园共享单车管理系统的详细设计与实现主要是根据前面的校园共享单车管理系统的需求分析和校园共享单车管理系统的总体设计来设计页面并实现业务逻辑。主要从校园共享单车管理系统界面实现、业务逻辑实现这两部分进行介绍。

1. 前端首页模块

首页展示系统的核心内容，包括轮播图、新闻资讯以及导航栏。轮播图展示系统的重要信息或活动，新闻资讯提供最新的校园及租车相关新闻。导航栏方便用户快速跳转到各个功能模块，如租车中心、新闻资讯、个人账户等。前台首页模块展示如下图所示。

图 5-1前台首页模块图

1. 用户注册模块

不是校园共享单车管理系统中正式用户的是可以在线进行注册的，当填写上自己的账号+设置密码+确认密码+昵称+邮箱+手机号+身份+用户姓名+用户性别等信息后再点击“注册”按钮后将会先验证输入的有没有空数据，再次验证密码和确认密码是否是一样的，最后验证输入的账户名和数据库表中已经注册的账户名是否重复，只有都验证没问题后即可用户注册成功。其用户注册模块展示如下图所示。

图 5-2注册模块图

1. 登录模块

校园共享单车管理系统中的前台上注册后的用户是可以通过自己的用户名+密码进行登录的，当用户输入完整的自己的用户名+密码信息并点击“登录”按钮后，将会首先验证输入的有没有空数据，再次验证输入的用户名+密码和数据库中当前保存的用户信息是否一致，只有在一致后将会登录成功并自动跳转到校园共享单车管理系统的首页中，否则将会提示相应错误信息，登录模块如下图所示。

图 5-3登录模块图

1. 前端注册用户功能模块
  1. 新闻资讯模块

用户可以浏览新闻资讯的详细内容。每篇新闻支持搜索、点赞、收藏、评论等功能，用户可以根据兴趣对文章进行互动，发表个人看法。此外，用户还可以删除自己的评论或回复其他用户的评论。如下图所示：

图 5-4新闻资讯模块图

1. 1. 留言反馈模块

用户可以在此模块查看自己提交的留言反馈，并通过输入标题和留言内容进行新的反馈提交。留言反馈功能为用户提供了直接与管理员或平台沟通的渠道。如下图所示。

图 5-5留言反馈模块图

1. 1. 租车中心模块

用户可以在租车中心查看各种共享单车的详细信息，包括车辆名称、当前状态、计费方式等。用户可以通过地图查看附近的可租单车信息，支持搜索功能方便用户找到最近的单车。用户还可以对车辆进行点赞、收藏、评论，并在线租车，进行租赁操作。如下图所示。

图 5-6查看地图模块图

图 5-7提交租车模块图

1. 1. 个人中心-租车订单模块

用户可以查看租车订单详情，进行支付后还车，查询订单状态，重置或删除订单，确保交易的顺利完成。如下图所示。

图 5-8支付租车费用模块图

1. 后端管理员功能模块
  1. 后台首页模块

后台首页展示系统的主要统计信息，如租车中心的车辆使用情况、租车订单的统计数据等。管理员可以查看圆形图和折线图等图表形式的数据，帮助了解系统运行状况。同时，管理员可以修改个人资料、更新密码等操作。如下所示。

图 5-9后台首页模块图

1. 1. 系统用户模块

管理员可以管理系统中的所有用户，包括管理员和注册用户。管理员可以查看每个用户的详细信息，进行增、删、改、查等操作，确保用户数据的准确性和及时更新。用户管理流程图如下所示。

图 5-10用户管理流程图

系统用户模块如下图所示。

图 5-11系统用户模块图

1. 1. 租车中心管理模块

管理员可以管理租车中心的单车信息，包括查看车辆的详细信息、处理用户的评论、管理车辆状态（如正常、损坏、维修中等）。管理员还可以执行查询、删除、重置、添加等操作，维护车辆管理的完整性和有效性。如下图所示。

图 5-12添加租车管理模块图

1. 1. 租车订单管理模块

管理员可以查看租车订单详情，处理审核、支付、还车等事务，执行删除、重置、查询操作，确保订单处理的高效性。如下图所示。

图 5-13审核用户租车模块图

1. 1. 系统管理模块

管理员可以查看各轮播图的信息详情，通过标题进行搜索，执行增删改查操作，保持首页动态更新。系统管理模块如下图所示。

图 5-14轮播图管理模块图

1. 1. 资源管理模块

管理员可以查看新闻资讯详情及用户评论，执行增删改查操作，确保资讯的准确性和时效性。新闻资讯模块如下图所示。

图 5-15新闻资讯模块图

系统测试
1. 系统测试的目的

测试的主要目的是确保系统的功能和性能满足预期的需求，同时识别和修复潜在的缺陷。通过系统测试，可以验证各个功能模块的正确性和稳定性，确保系统在不同使用场景下的表现符合设计要求。测试目的包括确认系统功能的完整性、验证数据处理的准确性、评估系统的性能和安全性[10]。测试还可以提高用户满意度，保证用户在使用系统时获得流畅和可靠的体验。通过全面的测试，可以降低后期维护成本，减少系统上线后出现故障的风险，从而保障系统的长期稳定运行。

1. 测试方法

在本系统中，测试方法主要依赖于测试用例的设计与执行。测试用例是根据系统需求文档编写的，覆盖所有功能模块及其边界情况。每个测试用例包含输入数据、预期结果和实际结果的对比，以验证系统的功能是否按预期工作。

常见的测试用例包括功能测试用例、边界测试用例和异常测试用例。功能测试用例针对系统的各项功能进行验证；边界测试用例则侧重于输入数据的边界条件，验证系统在极端情况下是否能够稳定运行；异常测试用例则用于验证系统在处理错误输入或异常情况时的反应。本文选择功能测试用例进行系统测试。

在测试执行过程中，记录每个用例的执行结果，并根据实际结果与预期结果的对比，判断系统是否存在缺陷。通过系统化的测试用例执行，可以有效提高测试的覆盖率和效率，为系统的最终上线提供保障。

1. 测试用例
  1. 用户登录功能测试

表6-1 用户登录功能测试表

用例名称	用户登录系统
目的	测试用户通过正确的用户名和密码可否登录功能
前提	未登录的情况下
测试流程	1) 进入登录页面 2) 输入正确的用户名和密码
预期结果	用户名和密码正确的时候，跳转到登录成功界面，反之则显示错误信息，提示重新输入
实际结果	实际结果与预期结果一致

1. 1. 创建数据测试

在系统中，创建功能也是基础功能之一，因此创建功能的测试很有代表性。在此章节主要列举在创建时各种情况下系统结果的测试。由于系统涉及创建功能操作过多，因此将多处统称创建功能。

创建数据用例如表6-2 所示。

表6-2 创建数据测试用例

测试用例编号	YL_05
测试用例名称	系统使用者进行创建数据
测试用例描述	使用者输入要创建的数据
系统入口	浏览器
步骤	预期结果	实际结果
输入完整并且格式正确的数据	提示“创建成功”，并显示所有数据	预期结果
核心位置数据但非必要位置不输入数据	提示“创建成功”，并显示所有数据	预期结果
核心数据位置不输入数据	提示“创建失败”	预期结果

1. 1. 修改数据测试

在系统中，修改功能是系统主要实现功能，因此修改功能的测试很有代表性。在此章节主要列举在修改时各种情况下系统结果的测试。由于系统涉及修改功能操作过多，因此将多处数据表记录修改和状态修改统称修改功能。

修改数据用例如表6-3所示。

表6-3 修改数据测试用例

测试用例编号	YL_06
测试用例名称	系统使用者进行修改数据
测试用例描述	使用者对可修改的数据项进行修改
系统入口	浏览器
步骤	预期结果	实际结果
将现有数据修改成正确的数据	提示“修改成功”，并显示所有数据	预期结果
将现有数据修改成错误的数据	提示“修改失败”	预期结果

1. 1. 查询数据测试

在系统中，查询功能是使用系统使用最多也是最基础的功能，因此查询功能的测试很有代表性。在此章节主要列举在查询时各种情况下系统结果的测试。

查询数据用例如表6-4所示。

表6-4 查询数据测试用例

测试用例编号	YL_05
测试用例名称	系统使用者进行查询数据
测试用例描述	全部查询以及输入关键词查询
系统入口	浏览器
步骤	预期结果	实际结果
界面自动查询全部	显示对应所有记录	预期结果
输入已存在且能匹配成功的关键字	显示所查询到的数据	预期结果
输入不存在的关键字	显示数据界面为空	预期结果

1. 测试结果

在本次测试的过程主要针对所有功能下的添加操作，修改操作和删除操作，并以真实数据一一进行相关功能项目的输入，最终能够保证每个项目涉及的功能都能够正常运行，因此能够保证本次设计的，已实现的功能能够正常运行并且相关数据库的信息也同样保证正确。

结论

经过本次系统测试，校园共享单车管理系统的各项功能均得到了全面验证。测试结果显示，系统在不同使用场景下均能稳定运行，功能和性能达到了预期的设计要求。特别是在数据创建、数据修改以及数据查询等核心功能上，系统展现出了良好的稳定性和准确性。

在测试过程中发现了若干潜在的缺陷，并及时进行了修复。这些修复工作进一步提升了系统的可靠性和用户体验。通过全面执行测试用例，确保了系统的测试覆盖率达到了较高水平，为系统的最终上线提供了坚实保障。

综上所述，本次系统测试取得了圆满成功。校园共享单车管理系统的功能和性能均达到预期目标，为后续开发和维护奠定了坚实基础。该模块将在实际应用中发挥出色表现，提供高效、便捷的资源管理服务。

参考文献

尹应荆.JAVA编程语言在计算机软件开发中的应用[J].石河子科技,2023,(05):45-47.
刘江涛,王亮亮,吴庆茹,等.基于B/S模式的铁路勘测设计案例信息化管理系统设计与实现[J].铁路计算机应用,2021,30(03):32-35.
张丹丹,李弘.基于B/S架构的办公管理系统设计与开发[J].铁路通信信号工程技术,2024,21(09):44-48+106.
王志亮,纪松波.基于SpringBoot的Web前端与数据库的接口设计[J].工业控制计算机,2023,36(03):51-53.
熊永平.基于SpringBoot框架应用开发技术的分析与研究[J].电脑知识与技术,2021,15(36):76-77.
赵媛.基于Vue的Web系统前端性能优化分析[J].电脑编程技巧与维护,2024,(09):44-46.
秦冬.浅析Vue框架在前端开发中的应用[J].信息与电脑(理论版),2024,36(13):61-63.
李艳杰.MySQL数据库下存储过程的综合运用研究[J].现代信息科技,2023,7(11):80-82+88.
周晓玉,崔文超.基于Web技术的数据库应用系统设计[J].信息与电脑(理论版),2023,35(09):189-191.
李俊萌.计算机软件测试技术与开发应用策略分析[J].信息记录材料,2023,24(03):50-52.
Java Sunrise Coffee: Better Beans, and Better Coffee [J]. M2 Presswire, 2025,
Salunke V S ,Ouda A . A Performance Benchmark for the PostgreSQL and MySQL Databases [J]. Future Internet, 2024, 16 (10): 382-382.
Shao W ,Liu K . Design and Implementation of Online Ordering System Based on SpringBoot [J]. Journal of Big Data and Computing, 2024, 2 (3):
张文曦,陈向荣. 共享单车影响下高校慢行系统满意度评价研究——以华南理工大学五山校区为例 [J]. 建筑与文化, 2024, (12): 68-71.
李立远. H共享单车公司服务营销策略优化研究[D]. 华东师范大学, 2023.
李云,连佳成,邢白夕. 制度、情境与表征：媒介化视野下的共享单车设计 [J]. 装饰, 2023, (03): 17-23.
王利凯. 基于需求潮汐变化的H高校共享单车调度优化研究[D]. 河北科技大学, 2022.
孙建芝,方柏新,吴佳雯,等. 校园共享单车的新型商业模式分析 [J]. 今日财富(中国知识产权), 2022, (11): 151-153.
许可,胡日昊,李玮晔,等. 基于时间序列的校园共享单车投放研究 [J]. 智能城市, 2022, 8 (10): 25-27.
蒋璇,徐铖铖,张靖,等. 校园无桩共享单车时空动态需求预测 [J]. 长安大学学报(自然科学版), 2022, 42 (05): 105-115.

致谢

校园共享单车管理系统的设计与实施工作业已圆满结束。尽管过程中遭遇了诸多挑战，但内心却充满了自豪与满足感。在此，我要向大学四年间所有教导过我的老师们表达最深的谢意。他们的专业知识与人生智慧，使我得以成长为一名能够独立完成系统设计的学生。特别要感谢我的指导老师，他以无比的耐心解答我的疑惑，引导我解决问题，并提升了我的自主解决问题的能力。同时，室友和同学们的宝贵建议与支持，也让我取得了显著的进步。展望未来，我将继续不懈追求卓越，以不负所学所悟以及老师的期望。坚信只要保持坚定的信念与不懈的努力，未来必将取得更加辉煌的成就。期待一个更加美好的未来！

此外，校园共享单车管理系统的设计与实施不仅是一次技术上的挑战，更是个人成长的磨砺。挫折与困难成为了我成长的垫脚石，让我更深入地理解问题，并精确地找到解决方案。每解决一个问题，我都感到莫大的满足与自豪。

对于未来，我满怀期待与信心。无论前路多么崎岖，只要保持坚定的信念并持续努力，我坚信必将取得更大的成就。期待将所学的知识与技能应用于实践，为社会作出更大的贡献。

最后，我要向所有帮助和支持我的人表达最诚挚的感谢。你们的教诲、鼓励与支持，是我取得今日成就的重要因素。我将继续努力，不辜负你们的期望，为实现更加美好的未来而不懈奋斗。

点赞+收藏+关注 → 私信领取本源代码、数据库

魔乐社区

魔乐社区（Modelers.cn) 是一个中立、公益的人工智能社区，提供人工智能工具、模型、数据的托管、展示与应用协同服务，为人工智能开发及爱好者搭建开放的学习交流平台。社区通过理事会方式运作，由全产业链共同建设、共同运营、共同享有，推动国产AI生态繁荣发展。

更多推荐

替你试过了，消费级显卡可以跑的开源文生图SOTA模型，顶级渲染、高密度文本绘图

魔乐社区

量化挑战赛冠军专访：4小时啃下W4A8量化，我靠的是这些经验

魔乐社区

小参数・大码力・易部署 | Qwen3.6-27B上线魔乐社区，基于昇腾的部署教程来了

继一周前模型开源发布后，千问再度开源Qwen3.6-27B —— 一个拥有270亿参数的稠密多模态模型，也是社区呼声最高的模型规格。Qwen3.6-27B 依然支持多模态思考与非思考模式，在智能体编程方面达到了旗舰级表现，全面超越前代开源旗舰 Qwen3.5-397B-A17B（总参数397B / 激活参数17B的MoE模型）。作为稠密架构，它无需MoE路由即可部署，是开发者在实用、可广泛部署规模
