原标题：教你给51单片机扩展片外RAM

上一文中扩展了单片机的程序存储器，4KB存储空间提升到64KB。其实，4K的代码空间还凑合，但是51自带的256B数据存储空间使用起来还真紧张，其中留给用户的连128B都不到，所以不得不扩展片外RAM。扩展RAM方法和扩展ROM差不多，都是占用P0/P2口做地址线，同时P0用锁存器74373分时复用地址和数据信号。

以前扩展RAM是用汇编语言访问存储器，好处是定位精准，指哪打哪，坏处就是：程序规模一大就有点难维护了，所以还得改用C实现。

对应于汇编语言用R1,R0/DPTR访问外部RAM，keil C扩展了存储类型，增加了如pdata(等同用movx @Rn访问方式)/xdata(等同于movx @DPTR访问方式)存储类型用于访问片外ram。同时，还提供了绝对地址访问的宏，如PBYTE/XBYTE，查看定义：

[cpp] view plain copy#define PBYTE((unsigned char volatile pdata*)0);

#define XBYTE((unsigned char volatile xdata*)0);

其实，也还是定义相应存储类型的指针~。

上仿真图和代码前，整理一下keil c提供访问绝对地址的方法：

1._at_定义变量：

变量类型 [存储类型] 变量名 _at_ 常数，指定变量存放在常数所指定的ram位置，注意bit型变量不能使用_at_指定位置;

2.绝对地址访问：

头文件absacc.h提供了绝对地址访问宏，用于字节/字寻址，如

val=XBYTE[0x0000];读片外ram 0x00处内存值

XBYTE[0x0200]=val;写片外ram 0x0200处内存值

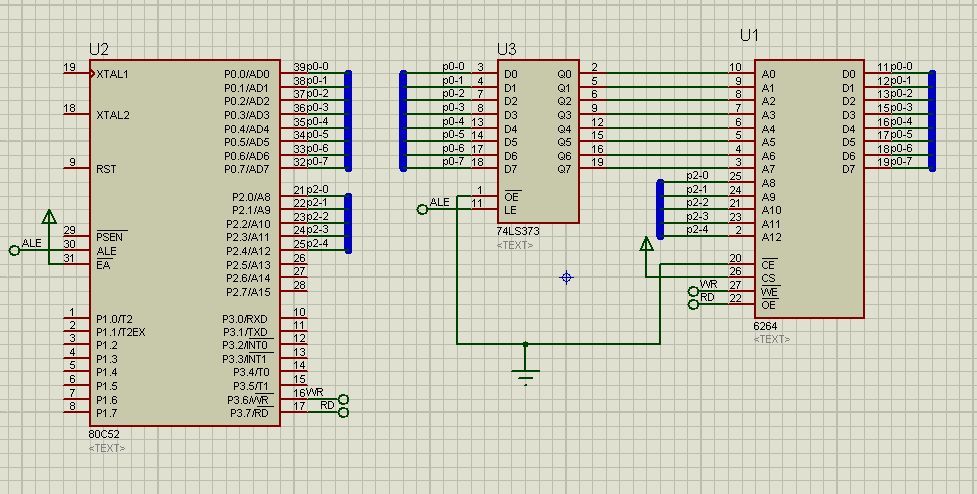

扩展ram仿真图：

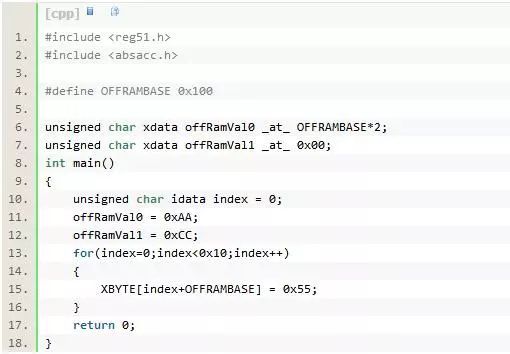

c语言版本：

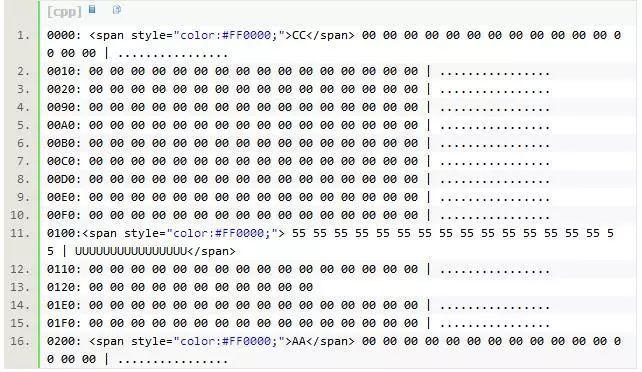

最后看下程序运行后6264内部存储的数据：

后记：

本来想自己扩展ram的，可是ram芯片属于高速信号，自己布板就省了，还是玩泥巴去了。。。
