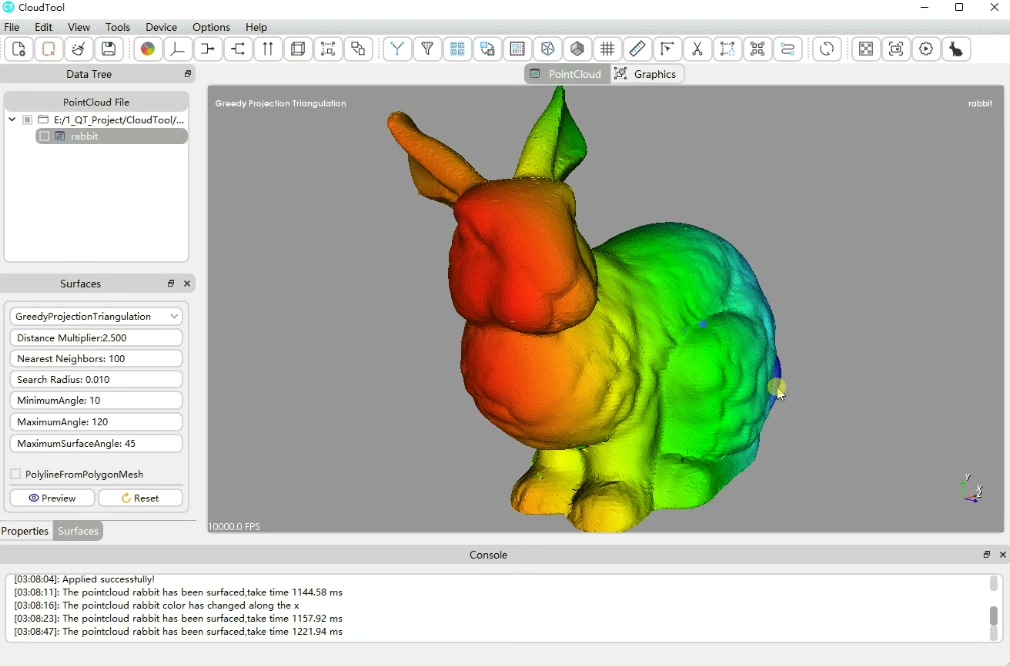

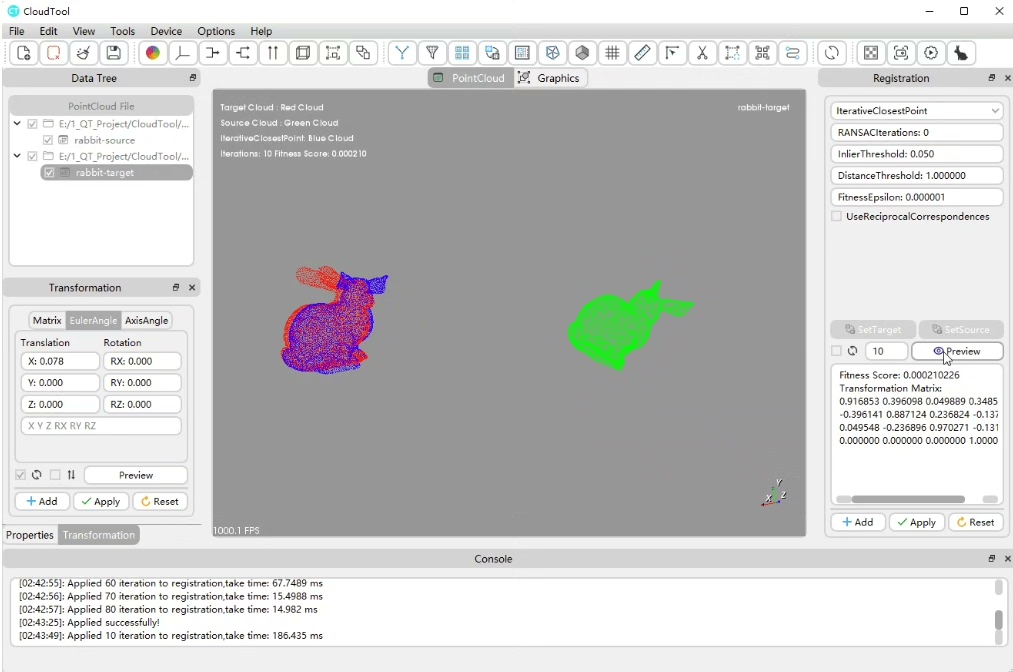

基于C++的Qt和PCL开发的点云显示与交互软件，适合图形图像新人及研究生快速了解点云数据处理及编程开发工作，支持功能包括： 1、颜色渲染 2、法向量等属性计算 3、自动滤波 4、目标剪裁 5、几何量测 6、目标分割 7、点云配准 8、曲面构建 备注：基于cmake编译，支持跨平台，linux和windows下均可运行。 本次服务不包括源码编译，需要自行编译。 Qt5.12.0 PCL 1.11.0 VTK 8.2.0

最近在折腾点云处理工具，顺手用Qt+PCL搭了个能跑的小软件。对刚入门三维视觉的朋友来说，这玩意儿可能比啃论文实在——毕竟直接上手操作才是王道。咱们先看看它能整哪些活：

![点云处理界面示意图]

（假装这里有张软件界面截图）

颜色魔法这块挺有意思，PCL的Visualization模块给了现成的调色板。比如给点云加高程色带：

pcl::visualization::PointCloudColorHandlerGenericField<PointT> color_handler(cloud, "z");
viewer->addPointCloud<PointT>(cloud, color_handler, "sample cloud");

这里的"z"字段直接对应了点云Z坐标值，换个"intensity"就能切到强度着色。Qt的QSlider控件绑个颜色映射范围，实时拖动效果立竿见影。

法向量计算是很多操作的基础，PCL的NormalEstimation类封装得挺利索：

pcl::NormalEstimationOMP<PointT, pcl::Normal> ne;
ne.setNumberOfThreads(4);  // 多线程加速
ne.setInputCloud(cloud);
ne.setSearchMethod(tree);
ne.setRadiusSearch(0.03);  // 搜索半径决定细节程度
ne.compute(*normals);

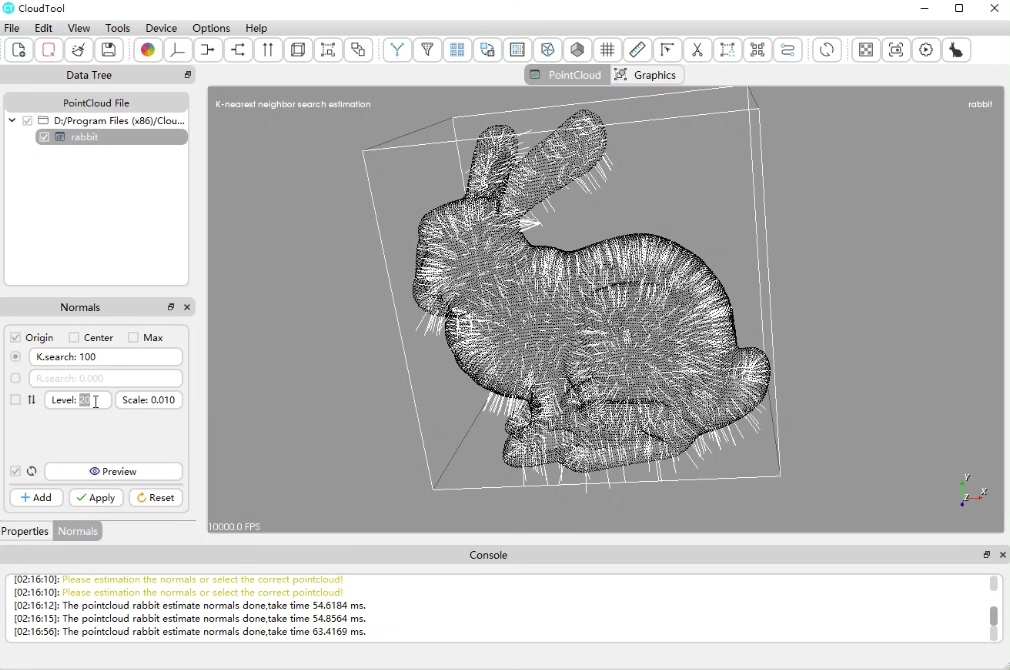

注意这里的OMP版本比单线程快不止一星半点，特别是在处理百万级点云时。计算完的法向量可以用小线段可视化，配合Qt的复选框控制显示/隐藏。

交互裁剪功能用了PCL的CropBox：

pcl::CropBox<PointT> cropFilter;
cropFilter.setInputCloud(cloud);
cropFilter.setMin(min_pt);
cropFilter.setMax(max_pt);
cropFilter.filter(*cropped_cloud);

配合Qt的OpenGL窗口实现实时框选，这里有个坑——PCL的坐标系和QtOpenGL的坐标系方向需要统一，否则选中的区域会漂移。

软件里最实用的可能是一键滤波，把常用的统计滤波、半径滤波做成组合拳：

// 先去掉离群点
pcl::StatisticalOutlierRemoval<PointT> sor;
sor.setMeanK(50);
sor.setStddevMulThresh(1.0);

// 再降采样
pcl::VoxelGrid<PointT> voxel;
voxel.setLeafSize(0.01f, 0.01f, 0.01f);

这种流水线处理用Qt的QProgressBar显示进度很合适，毕竟点云处理动不动就卡界面。

说到跨平台，CMakeLists里关键配置是这几个：

find_package(Qt5 COMPONENTS Core Widgets OpenGL REQUIRED)
find_package(PCL 1.11 REQUIRED COMPONENTS common io visualization)
target_link_libraries(${PROJECT_NAME}
    Qt5::Widgets
    ${PCL_LIBRARIES}
    vtkRenderingOpenGL2)

Windows下记得把VTK的dll扔对位置，Linux则需要处理OpenGL的依赖问题。实测在Ubuntu 20.04和Win10上都能顺利编译。

对想入门点云处理的同学，建议从这几个方向下手：

1. 先玩转PCL的IO模块，理解点云数据结构
2. 用Qt做几个简单的交互控件（旋转/平移/缩放）
3. 尝试组合不同的算法模块，比如先分割再测量
4. 学会用CloudCompare比对处理结果

这软件虽然没上复杂算法，但胜在把基础操作串起来了。下次考虑加个点云分类功能，不过那又是另一个深坑了...（笑）
