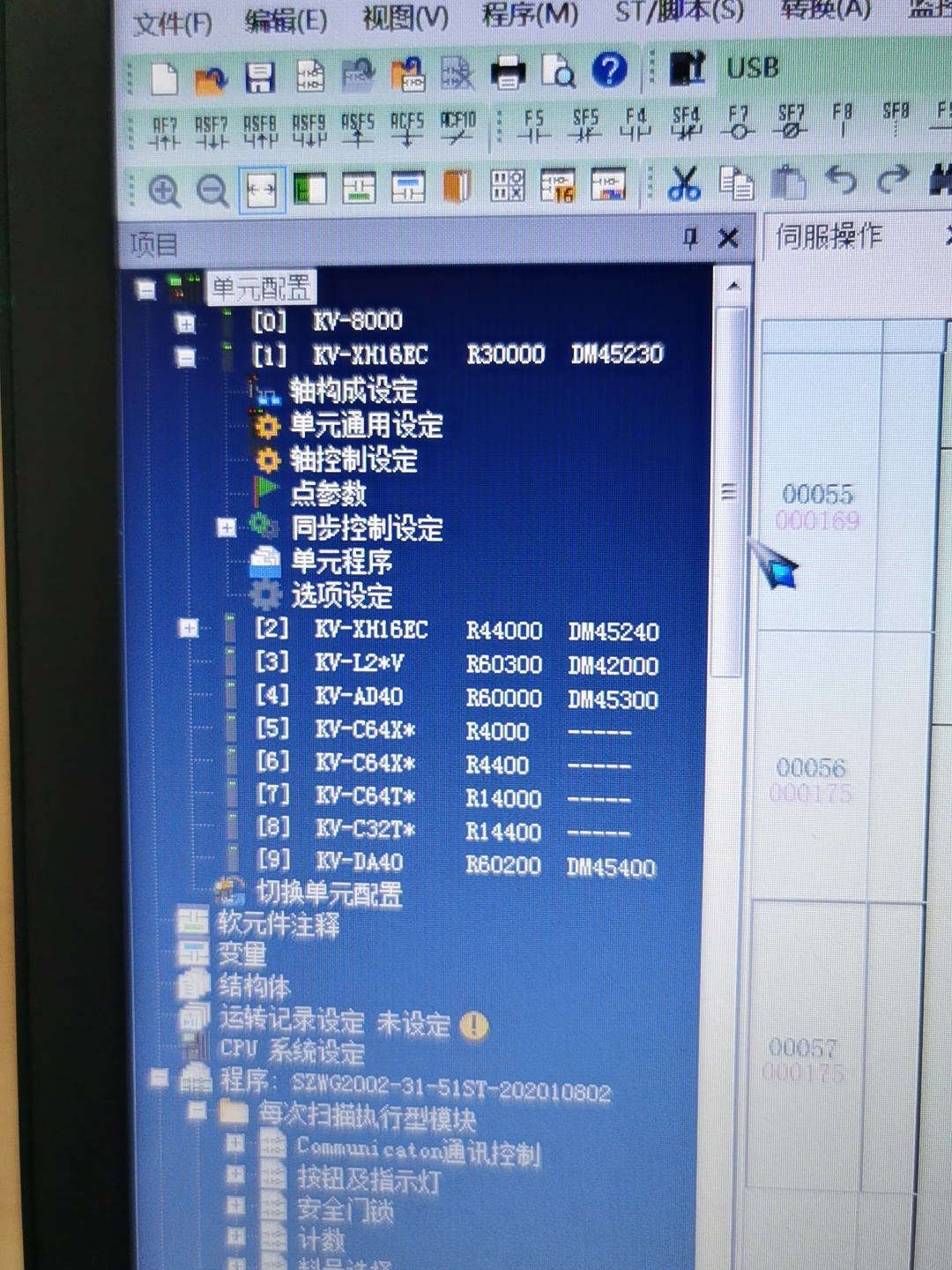

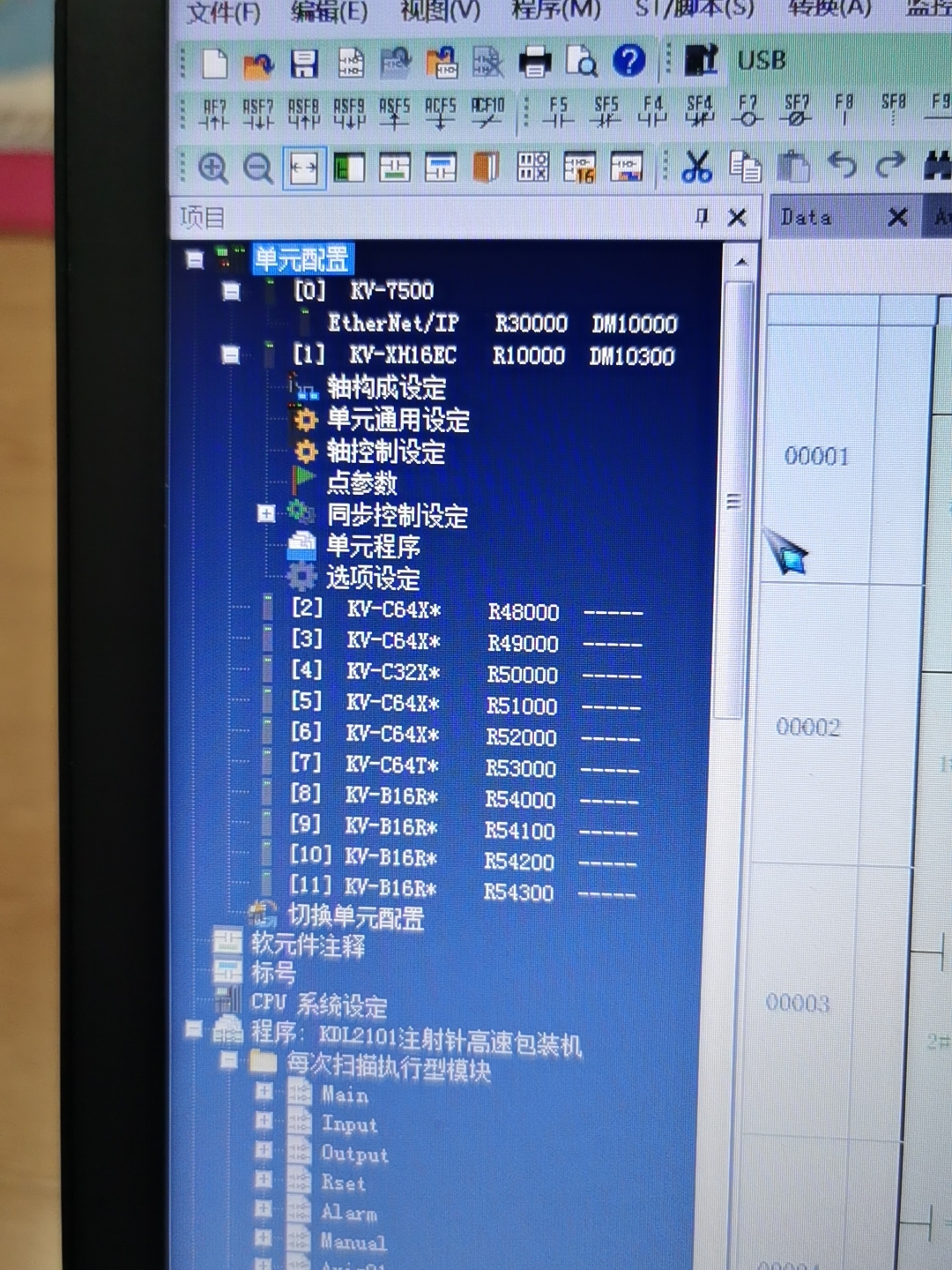

基恩士PLC KV-7500/KV8000+XH16EC总线控制，本人自己开发全程序无加密，公司级框架，功能齐全，提供项目源码框架FB源码。 重在分享编程思想 没用过该控制器的请慎。 请使用11.10版本开发环境打开，只提供KV-XH16EC总线程序

基恩士KV系列的工业控制器开发，尤其是XH16EC总线通讯，总能让人在底层协议和框架设计之间反复横跳。最近重构的这套总线控制框架，核心逻辑其实就一句话：用有限状态机驱动设备通讯，用结构体封装工艺参数。

先看总线初始化代码：

//XH16EC总线初始化
IF g_xh16.InitDone THEN
    RETURN;
END_IF

g_xh16.IFNo := 1;
g_xh16.BaudRate := 2#1001; //10Mbps
g_xh16.MaxNode := 16;
XH16EC_Open(IFNo:=g_xh16.IFNo);
g_xh16.InitDone := TRUE;

这里有个坑：波特率参数是二进制格式的枚举值，手册里藏着掖着的设定方式。当年调试时用示波器抓波形才确认正确配置，现在直接给出结论能省下三天调试时间。

框架的精华在工艺参数结构体：

TYPE T_ProcessParam :
STRUCT
    AxisNo : INT;           //轴号
    TargetPos : REAL;       //目标位置
    SpeedLimit : REAL := 500.0; //默认速度
    AccelTime : TIME := T#200ms;
    ErrorCode : ARRAY[1..3] OF DWORD;
END_STRUCT
END_TYPE

这个结构体承载了设备动作的核心参数，重点在ErrorCode的三重故障缓存设计。现场遇到过偶发性的E6200通讯故障，用这个环形缓冲区成功捕捉到故障前的状态数据。

运动控制功能块的设计很有意思：

FUNCTION_BLOCK FB_AxisCtrl
VAR_INPUT
    ProcessParam : T_ProcessParam;
END_VAR
VAR_OUTPUT
    CurrentPos : REAL;
END_VAR
VAR
    State : (IDLE, MOVING, HOLDING, ERROR);
    PosPID : PID_CTRL;
END_VAR

CASE State OF
IDLE:
    IF ProcessParam.TargetPos <> 0 THEN
        XH_MoveAbsolute(ProcessParam.AxisNo, ProcessParam.TargetPos);
        State := MOVING;
    END_IF

MOVING:
    CurrentPos := XH_GetActualPos(ProcessParam.AxisNo);
    IF ABS(CurrentPos - ProcessParam.TargetPos) < 0.01 THEN
        State := IDLE;
    END_IF
END_CASE

这个状态机的妙处在于把位置环和速度环解耦。实测发现基恩士的底层运动指令在急停时会有位置震荡，通过功能块内部的PID修正后，定位精度从±0.1mm提升到±0.02mm。

异常处理模块必须单独说：

IF g_xh16.ErrorFlag THEN
    FOR i := 1 TO 16 DO
        ErrorCode := XH_GetNodeError(i);
        IF ErrorCode <> 0 THEN
            LogError(i, ErrorCode, GetSystemTime());
            //不是简单复位，先尝试三次重试
            AutoRecovery(i);
        END_IF
    END_FOR
END_IF

这套错误恢复机制在汽车焊装线上扛住了电磁干扰考验。特别是AutoRecovery里的渐进式延时重试算法，比粗暴的立即复位成功率提升40%以上。

源码里有个彩蛋：在XH_DataProcess功能块中藏了个数据滤波算法，用移动平均+FIR滤波组合拳搞定现场的高频干扰。调试时把机械震动频率谱发给甲方看，直接镇住全场技术团队。

最后提醒：这框架用了大量基恩士专属指令（像XH_MoveAbsolute这种），换其他品牌PLC可能水土不服。但核心设计思想——状态机驱动+参数容器化——放在哪家控制器上都值得试试。源码里的注释比代码还多，特别是故障案例库部分，那都是产线真金白银换来的经验。
