3.7V是常规我们知道的锂电池多，一般锂电池的放电电压是3V-4.2V之间，再降压转3V,1.5V的话，不需要担心升降压等其他问题，不像输出3.3V时，可能要考虑到升降压芯片的问题了，升降压芯片可考虑到PW2228A，PW5410B等等。其他具体参数要看规格书资料来判断。

1，LDO稳压芯片电路图

2，800MA的DC-DC降压器芯片电路

3，1500MA的DC-DC降压器芯片电路

4，2000MA的DC-DC降压器芯片电路

5，3000MA的DC-DC降压器芯片电路

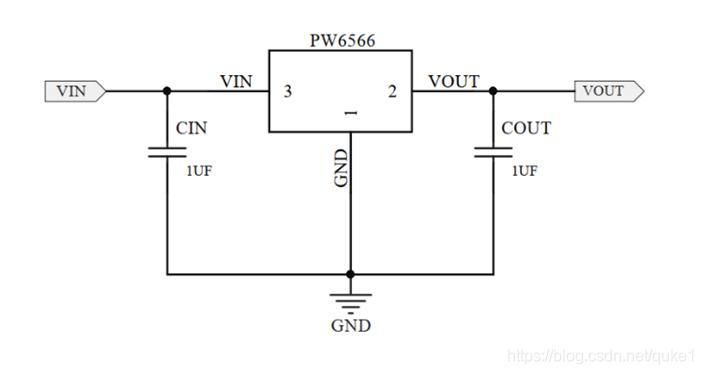

1，LDO稳压芯片电路图

PW6566 系列是使用 CMOS 技术开发的低压差，高精度 输出电压，低消耗电流正电压型电压稳压器。由于内置有低通态电阻晶体管，因而压差低，能够获得较大的输出电流。为了使负载电流不超过输出晶体管的电流容量，内置了过载电流保护电路、短路保护电路。
PW6566 系列采用 SOT-23-3L环保材质封装。.

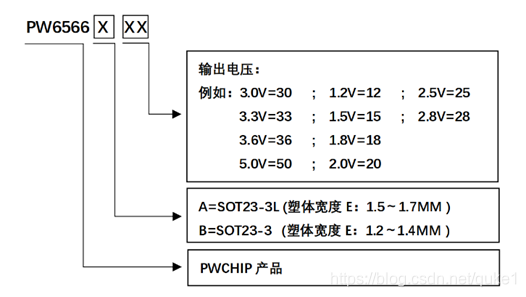

PW6566系统采用固定输出电压：3.3V,3V,2.8V,2.5V,1.8V，1.5V,1.2V等

特点：

l低静态功耗： 2µA(TYP.)
l 输入输出压差低： 典型值 160 mV (输出为 3.0V 的产品, IOUT=50mA 时)
l 输出电流大： 可输出 250mA（VIN≥VOUT+1v）
l 内置保护： 内置过流保护和短路保护电路
l 封装： SOT-23-3

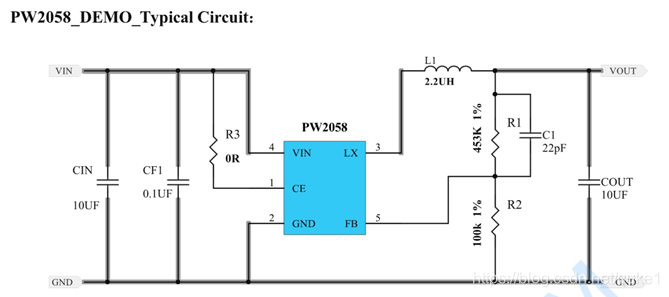

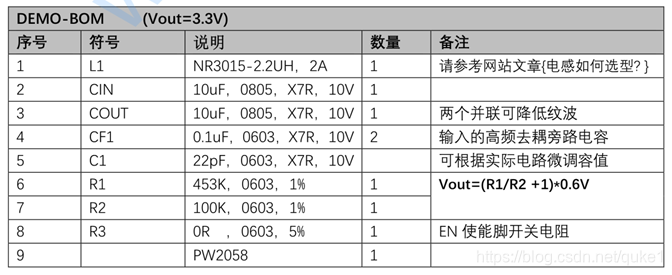

2，800MA的DC-DC降压器芯片电路

PW2058是一种恒频、电流模式降压转换器。该器件集成了一个主开关和一个同步整流器，无需外加肖特基二极管就可以实现高效率。它是用单电池锂离子电池为便携式设备供电的理想选择。输出电压可调。

特点：

• 效率高达96%
• 1.5MHz恒频运行
• 800mA输出电流
• 不需要肖特基二极管
• 2V至6V输入电压范围
• 输出电压低至0.6V
• 低负载下高效率的PFM模式
• 退出运行时100%占空比
• 低静态电流：20μA
• 输出短路保护
• SOT23-5封装

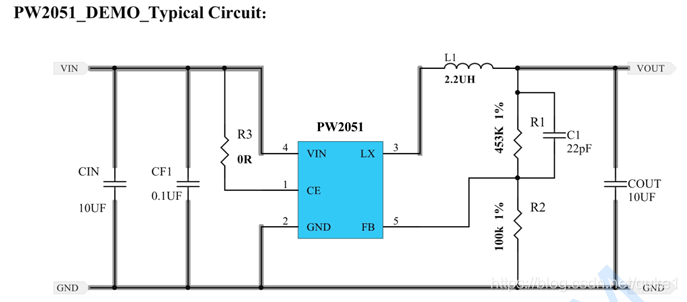

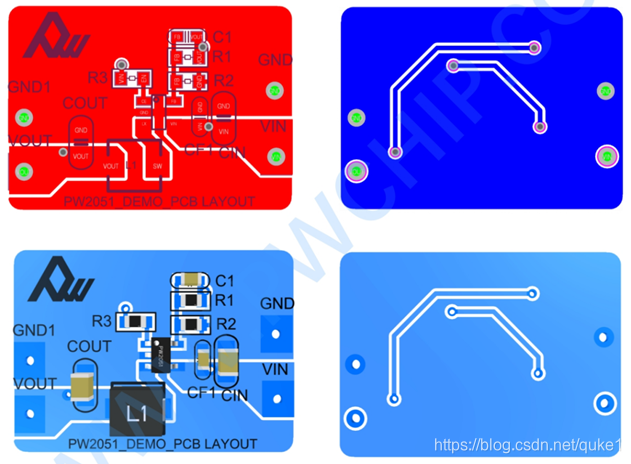

3，1500MA的DC-DC降压器芯片电路

PW2051 是一款由基准电压源、振荡电路、比较器、 PWM/PFM 控制电路等构成的 CMOS 降压型 DC/DC 调整器。利用 PWM/PFM 自动切换控制电路达到可调占空比，具有全输入电压范围内的低纹波、高效率和大输出电流等特点。PW2051 内置功率 MOSFET， 集成了过压、过流、过热、短路等诸多保护电路，在超过控制值时会自动断开，以保护芯片。

特点：

• 最大效率可达 95％
• 最大输出电流 1.5A
• 超低静态电流 40μA
• 甚小输出纹波 <±0.4%
• 低压操作 可达 100％占空比
• 短路保护

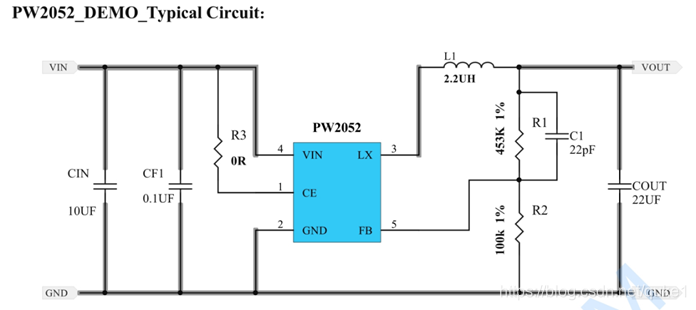

4，2000MA的DC-DC降压器芯片电路

PW2052是一种高效率、高频同步DC-DC降压调节器。100%的人占空比特性提供低压差操作，延长便携式系统的电池寿命。内部同步开关提高了效率，消除了对外部肖特基的需要二极管。在关机模式下，输入电源电流小于1µA。限流保护和片上热关机功能可防止过载或环境温度。

特征

• 内部开关低RDS（ON）（顶部/底部）：180/100mΩ
• 2.5V~5.5V输入电压范围
• 2A输出电流
• 1MHz开关频率使
• 外部部件
• 内部软启动限制涌流
• 内部补偿功能
• 100%退出运行
• 符合RoHS标准且无卤素
• SOT-23-5包
